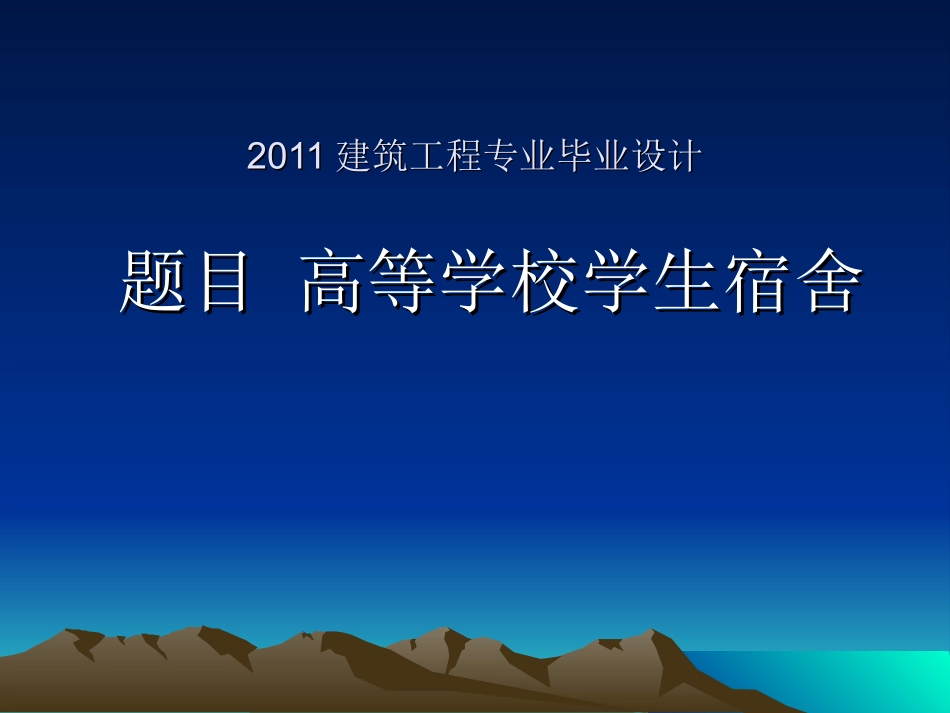

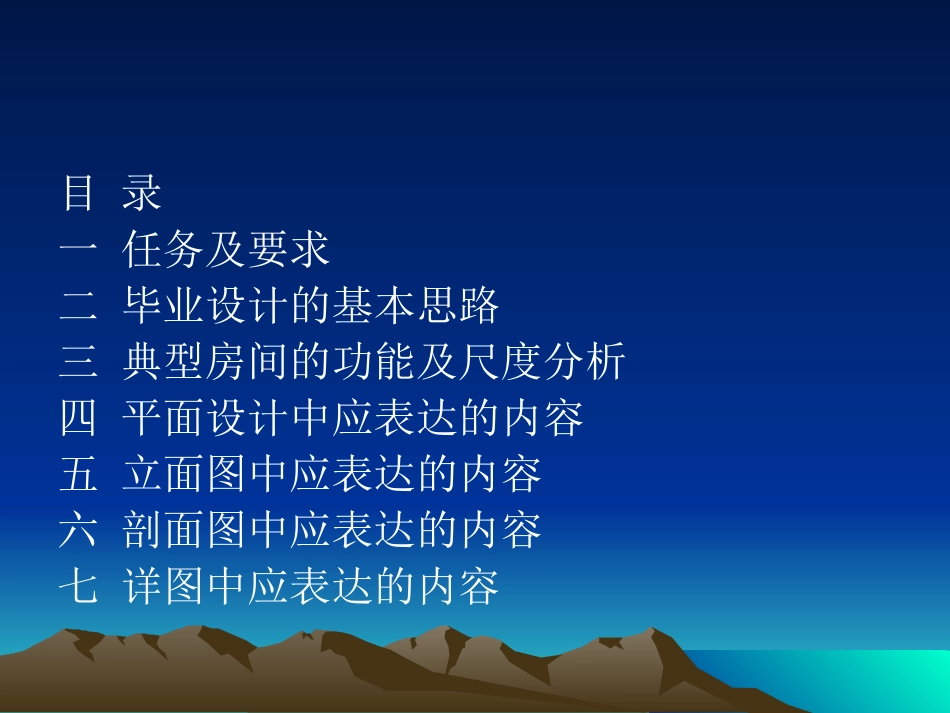

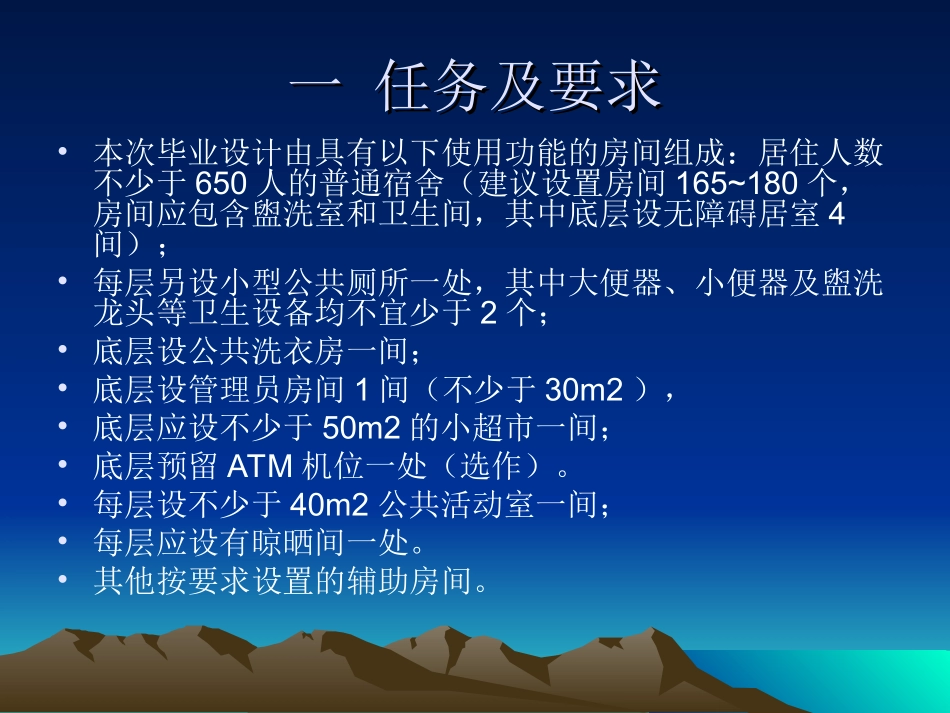

20112011建筑工程专业毕业设计建筑工程专业毕业设计题目高等学校学生宿舍题目高等学校学生宿舍目录一任务及要求二毕业设计的基本思路三典型房间的功能及尺度分析四平面设计中应表达的内容五立面图中应表达的内容六剖面图中应表达的内容七详图中应表达的内容一任务及要求一任务及要求•本次毕业设计由具有以下使用功能的房间组成：居住人数不少于650人的普通宿舍（建议设置房间165~180个，房间应包含盥洗室和卫生间，其中底层设无障碍居室4间）；•每层另设小型公共厕所一处，其中大便器、小便器及盥洗龙头等卫生设备均不宜少于2个；•底层设公共洗衣房一间；•底层设管理员房间1间（不少于30m2），•底层应设不少于50m2的小超市一间；•底层预留ATM机位一处（选作）。•每层设不少于40m2公共活动室一间；•每层应设有晾晒间一处。•其他按要求设置的辅助房间。二毕业设计的基本思路二毕业设计的基本思路•1分析任务书，找出相关的控制条件。•2查找资料，包括参考书、已建项目、相关规范等•3对任务书的各主要房间按照使用功能要求进行布置，布置的时候要考虑人的尺度，家具的尺度，以及使用上的合理有效性。•4按照合理的交通流线和消防要求将各个使用房间连接起来•5按照平立面对应一致的办法，注意建筑的立面效果完成建筑的立面设计•6根据建筑的空间尺度要求完成剖面设计•7完成建筑的细部设计。三典型房间的功能及尺度分析三典型房间的功能及尺度分析•1居室•一间居室所完成的功能包括住、学习、盥洗，储存以及可能的条件还应包括阳台或晾晒区等。•需要满足的要求如下：•4.2.2居室的床位布置尺寸不应小于下列规定：1两个单床长边之间的距离0.60m。2两床床头之间的距离0.10m。3两排床或床与墙之间的走道宽度1.20m。•4.2.3居室应有储藏空间，每人净储藏空间不宜小于0.50m3；严寒、寒冷和夏热冬冷地区可适当放大。•4.2.4储藏空间的净深不应小于0.55m。设固定箱子架时，每格净空长度不宜小于0.80m，宽度不宜小于0.60m，高度不宜小于0.45m。书架的尺寸，其净深不应小于0.25m，每格净高不应小于0.35m。•4.3.3居室内的附设卫生间，其使用面积不应小于2m2，设有淋浴设备或2个坐（蹲）便器的附设卫生间，其使用面积不宜小于3.50m2。附设卫生间内的厕位和淋浴宜设隔断。•4.4.1居室在采用单层床时，层高不宜低于2.80m；在采用双层床或高架床时，层高不宜低于3.60m。•4.4.2居室在采用单层床时，净高不应低于2.60m；在采用双层床或高架床时，净高不应低于3.40m。•本次设计标准居室采用4人间，无障碍居室采用2人间•一间标准居室的大小和布置可以参考下图一间宿舍的典型平面图中采用的是双层床，房间的开间为3.6m，居室的进深为5.4m，卫生间和盥洗间紧邻布置，行李柜和吊柜布置使用很方便，且每间居室有单独的阳台，可以作为晾晒空间。但卫生间为黑房间，需要单独采用抽风烟道，占用一定的面积。实际设计中还有其他布置方式，在设计过程中应按照自己对建筑的理解来进行摆放，不可千篇一律。•2公共卫生间•本次要求每个房间都带卫生间，从满足规范要求和提高使用品质上来讲，一般每层还应再设一个不大的公共卫生间。•公共卫生间应符合以下要求：•公共厕所应设前室或经盥洗室进入，前室和盥洗室的门不宜与居室门相对。公共厕所及公共盥洗室与最远居室的距离不应大于25m（附带卫生间的居室除外）。•4.3.11居室附设卫生间的宿舍建筑宜在每层另设小型公共厕所，其中大便器、小便器及盥洗龙头等卫生设备均不宜少于2个。•4.3.13设有公共厕所、盥洗室的宿舍建筑内宜在每层设置卫生清洁间。•一个典型的公共卫生间平面如下图•3公共洗衣房•本次毕业设计中的洗衣房以自助式洗衣设备为主（全自动洗衣机）。•洗衣房的布置应符合洗衣流程，即要有以下工序的工作空间：•接件；分捡，清洗，烘干，熨烫等•4管理员用房•要求：4.3.5宿舍建筑内的管理室宜设置在主要出入口处，其使用面积不应小于8m2。•本次毕业设计要求管理员用房不少于30m2•管理员用房一般设在主要出入口附近一个典型的管理员值班室，图中布置不好，要设成两间，还要有卫生间。•5小超市•小超市的主要服务对象为宿舍的使...
