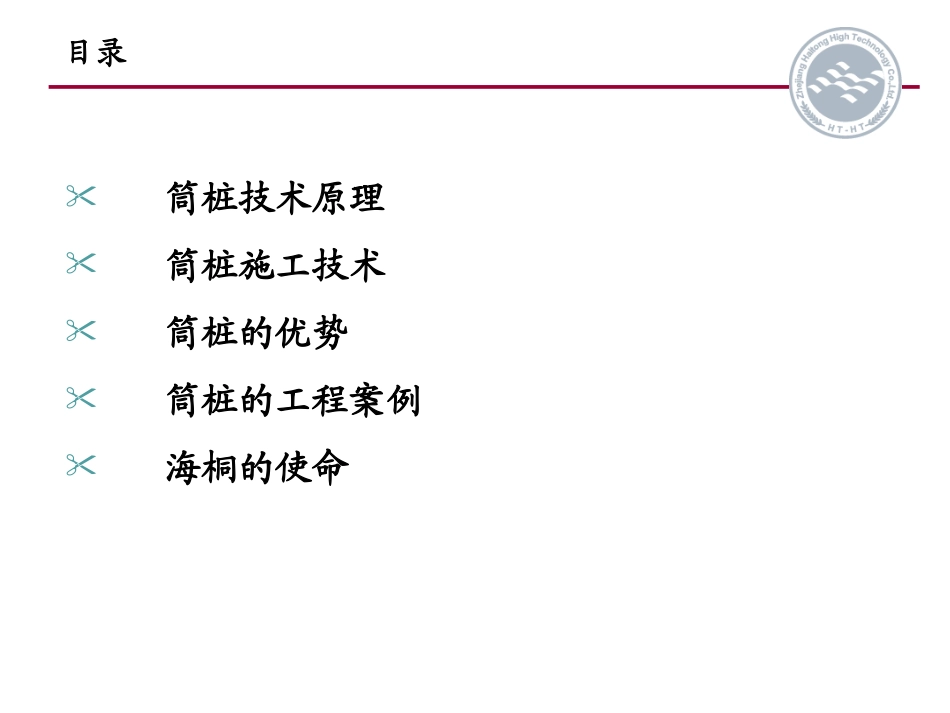

大直径现浇混凝土薄壁筒桩浙江海桐高新工程技术有限公司总裁陈东曙（13566511118）目录筒桩技术原理筒桩施工技术筒桩的优势筒桩的工程案例海桐的使命筒桩技术原理现浇薄壁筒桩技术的工艺原理：1、环形桩靴，或相类似环形密封结构（活瓣）；2、把环形密封结构安装内外套管间，进行密封；3、双套管上部与压盖相连固定，内套管上部有出泥孔导通排土；4、动力头将环形导向头连同双套管震压入土层；形成竖向筒形孔的同时双套管的内套管同步排出压力土，缓和地下应力场；5、放入钢筋笼，灌注混凝土，最后拉出内外套管即成筒状桩基------中国筒桩筒桩施工技术中高频振动锤+双钢管同心圆沉管+环形桩尖结构双钢管振压锲沉入土中局部地基土由桩靴底向管腔内推进、移动外侧土体基本不受挤压（有效控制挤土与孔隙水压）平衡地下应力场，友好环境筒桩施工机械结构图现浇混凝土薄壁筒桩单体施工工艺过程：1.钻机就位，埋好环形尖桩，使成孔器的内外钢管底端分别顶住桩尖的外台阶支承面，并检验成孔器的垂直度。2.双管在激振力的作用下逐渐下沉到预定的标高，内管中的土芯逐渐上升。3.沉管到预定标高后卸去振动锤及夹持器，并放置钢筋笼（无钢筋笼省此步）。4.安装振动锤及夹持器，向外管上的受料斗内送入砼，落入内外管间的环形空腔中，达到适量后启动振动锤稍家密实。5.无钢筋笼时，连续送砼至桩身砼理论方量，然后边振动边上拔沉孔器，上拔至适当高度后，根据量测管内砼面决定需补砼量，使浇注砼的实际高度高于设计桩顶标高50cm。6.砼浇注结束，成孔器拔出地表，钻机移至下一孔位，重复上述工作。单体筒桩施工流程图振动锤砼受料斗管锤连接器外管内管内外管间空腔单体筒桩施工流程。联体筒桩施工流程联体筒桩直径通常为1000-2000mm，咬合厚度40-80mm，咬合宽度200-500mm，最终形成空心连续墙，即可抗推力又可充当防渗墙，实现挡土和止水二墙合一，使基坑维护设计产生新的挡土防渗结构。其施工顺序如下：(1)利用特制的2-5个成孔器，先将第一个成孔器打入土中，然后将第二个成孔器在入土前插入前者的导接器中，再激振力送入土层的设计深度，依此类推连续打入第三和第四个成孔器（依土质状态决定成孔器的个数，即土质越松，则所用的成孔器越多）。浇注第一根时至少连续打入两根以上成孔器；(2)连续打入几个成孔器后，再在每个成孔器中下入设计要求的钢筋笼(3)对已经下入钢筋笼的成孔器内灌注混凝土；联体筒桩施工流程(4)灌注后的所有筒桩连续成形，最终形状设计要求的联体筒桩结构的空心连续墙。(5)若用于简单的防渗结构，亦可用素混凝土。(6)如果在施工期间遇到必须停顿时，就要在已灌注混凝土的联体筒桩的后面留一个空成孔器，以便在以后再灌注后续的联体筒桩时做到很好的相联。但还必须注意在停顿过程不能超过2小时以上，否则成孔器由于混凝土凝结将无法上拔。因此，如果要停顿超过2小时，必须在2小时时震动提拔，以松动成孔器，使其与混凝土的脱开，保证以后成孔器能够被提拔。(7)当联体筒桩施工中发生咬合故障时，可采取两成孔器隔开一定距离再进行下一组联体筒桩的施工，其相隔的缝隙用高压喷浆及时修补相联，保证其联体的良好性能。联体筒桩施工图示流图说明：a)先打好A、B、C…等多个联体筒桩成孔器；b)在联体成孔器中放置钢筋笼；c)灌注完A桩后，将A成孔器移到后面的A’位置；d)灌注B桩后，将B成孔器移到后面的B’位置；e)完成C孔灌注后，将C成孔器移到后面的C’位置，依此类推。筒桩的特点单桩承载力高（抗压和抗拔相当）（内外摩檫，土塞效应）抗水平能力大抗侧滑移能力强（大直径，薄壳效应）uk1sk2pk3psk1Psk2pkp3pkpsiiQQQQUqlqAqA112(sinsin)sin()2tcyssMfArrfAr()ctysNfAfA11.5t筒桩的优势具有成桩快速(15min---30min)工艺简单(3要素：双管动力锤桩尖）成本低（节约20-30%）质量稳定易于控制（可靠）99%为一类桩（优质）节省砼40%钢材40%（节能）无泥浆污染（环保）缩短工期（高效）弱挤土友好环境（产品保护文明）筒桩的工程案...
