现浇混凝土多层框架结构设计示例

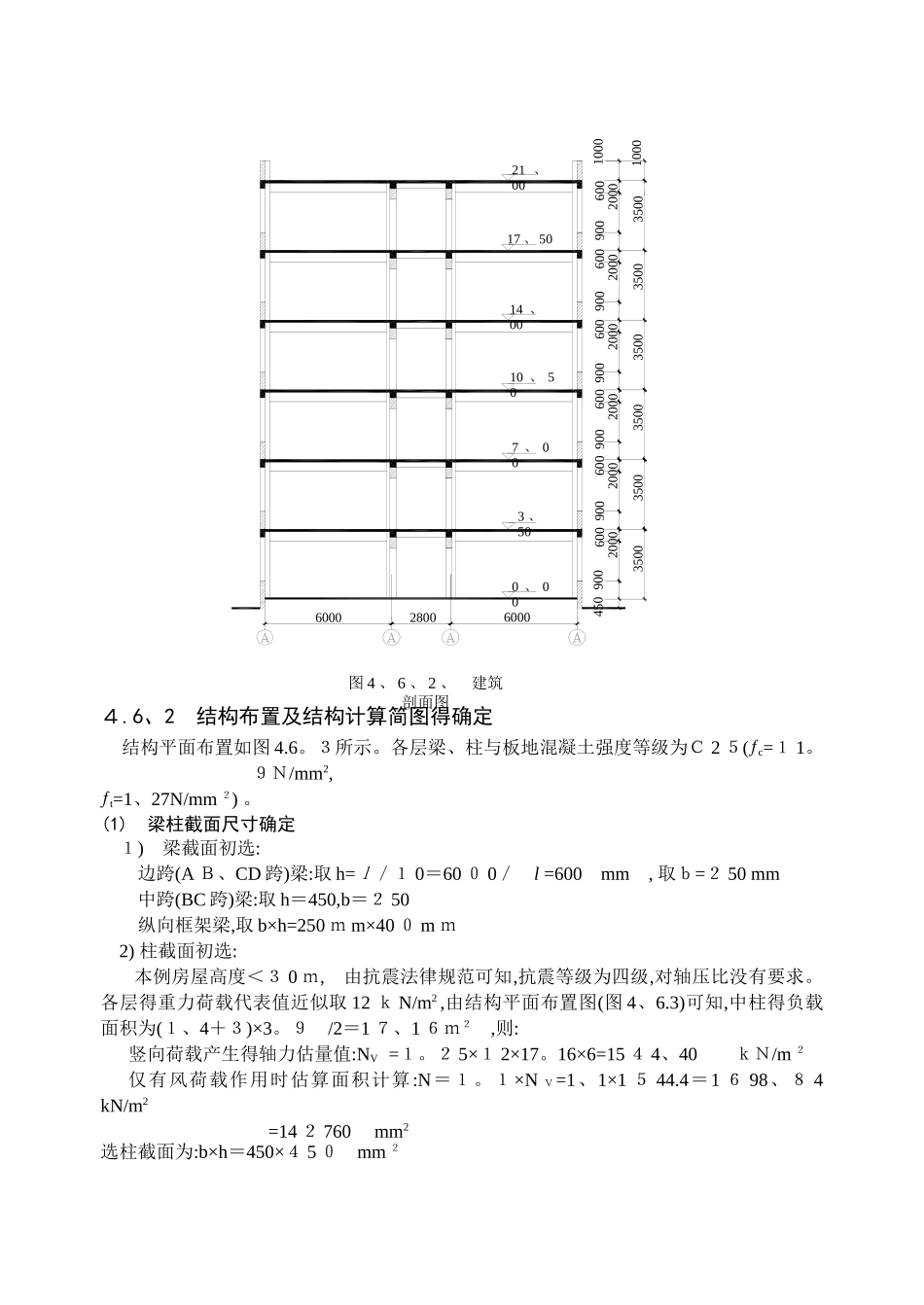

4。６ 框架结构设计实例4、6、1 工程概况该工程为六层综合办公楼,建筑平面如图 4。6。1 所示,建筑剖面如图 4。６。2 所示。层高为 3.5m,室内外高差 0。4 ５ｍ,基础顶面距室外地面为 5 ００ m ｍ。承重结构体系拟采纳现浇钢筋混凝土框架结构。(1) 主要建筑做法如下: 1) 屋面做法(自上而下):300×3 ００×25 水泥砖、20 厚 1:2。5 水泥砂浆结合层、高聚物改性沥青防水卷材、基层处理剂、20 厚 1:3 水泥砂浆找平层、水泥膨胀珍珠岩保温兼找坡层(最薄处 30m ｍ,2%自两侧檐口向中间找坡)、100 厚现浇钢筋混凝土屋面板。 ２) 楼面做法(自上而下):13 厚缸砖面层、2 厚纯水泥浆一道、20 厚１:2 水泥砂浆结合层、１ 00 厚钢筋混凝土楼板。 ３) 墙身做法:190m ｍ厚混凝土空心小砌块填充墙,用 1:２、5 水泥砂浆砌筑,内墙粉刷为混合砂浆底,低筋灰面,厚 20m ｍ,“803”内墙涂料两度。外墙粉刷为２０ｍ m 厚 1:3 水泥砂浆底,外墙涂料。 4) 门窗做法:外窗采纳塑钢窗,其余为木门、窗与门得洞口尺寸分别为 3、0×1、8 m ２、２、1×1、0 ｍ 2。该工程地质条件:建筑场地类别为Ⅲ类,余略 该地区得设防烈度为 6 度 风荷载:基本风压K Ｎ/ｍ 2(地面粗糙度属 B 类) 活荷载:屋面活荷载(上人)为 2.0 KN/m2 ,办公室楼面活荷载 2。0 Ｋ N／m ２ ,走廊楼面活荷载 2。0 KN/m2 。225225390022530004502253900390039003900390039002730060002800600014800楼梯间450图 4 、 6 、 1 、 建筑平面图４.6、2 结构布置及结构计算简图得确定结构平面布置如图 4.6。３所示。各层梁、柱与板地混凝土强度等级为Ｃ 2 ５(ƒc=１ 1。９Ｎ/mm2, ƒt=1、27N/mm ２) 。(1) 梁柱截面尺寸确定１) 梁截面初选:边跨(A Ｂ、CD 跨)梁:取 h=ｌ／１ 0＝60 ０ 0／ l =600 mm , 取ｂ=２ 50 mm 中跨(BC 跨)梁:取 h＝450,b＝２ 50纵向框架梁,取 b×h=250 ｍ m×40 ０ m ｍ 2) 柱截面初选: 本例房屋高度＜３ 0 ｍ, 由抗震法律规范可知,抗震等级为四级,对轴压比没有要求。各层得重力荷载代表值近似取 12 ｋ N/m2 ,由结构平面布置图(图 4、6.3)可知,中柱得负载面积为(１、4＋３)×3。９ /2＝1 ７、1 ６ｍ２ ,则:竖向荷载产生得轴力估量值:NV =１。２ 5×１ 2×17。16×6=15 ４ 4、40 ｋＮ/m ２ 仅有风荷载作用时估算面积计算:N＝１。１×N Ｖ=1、1...
