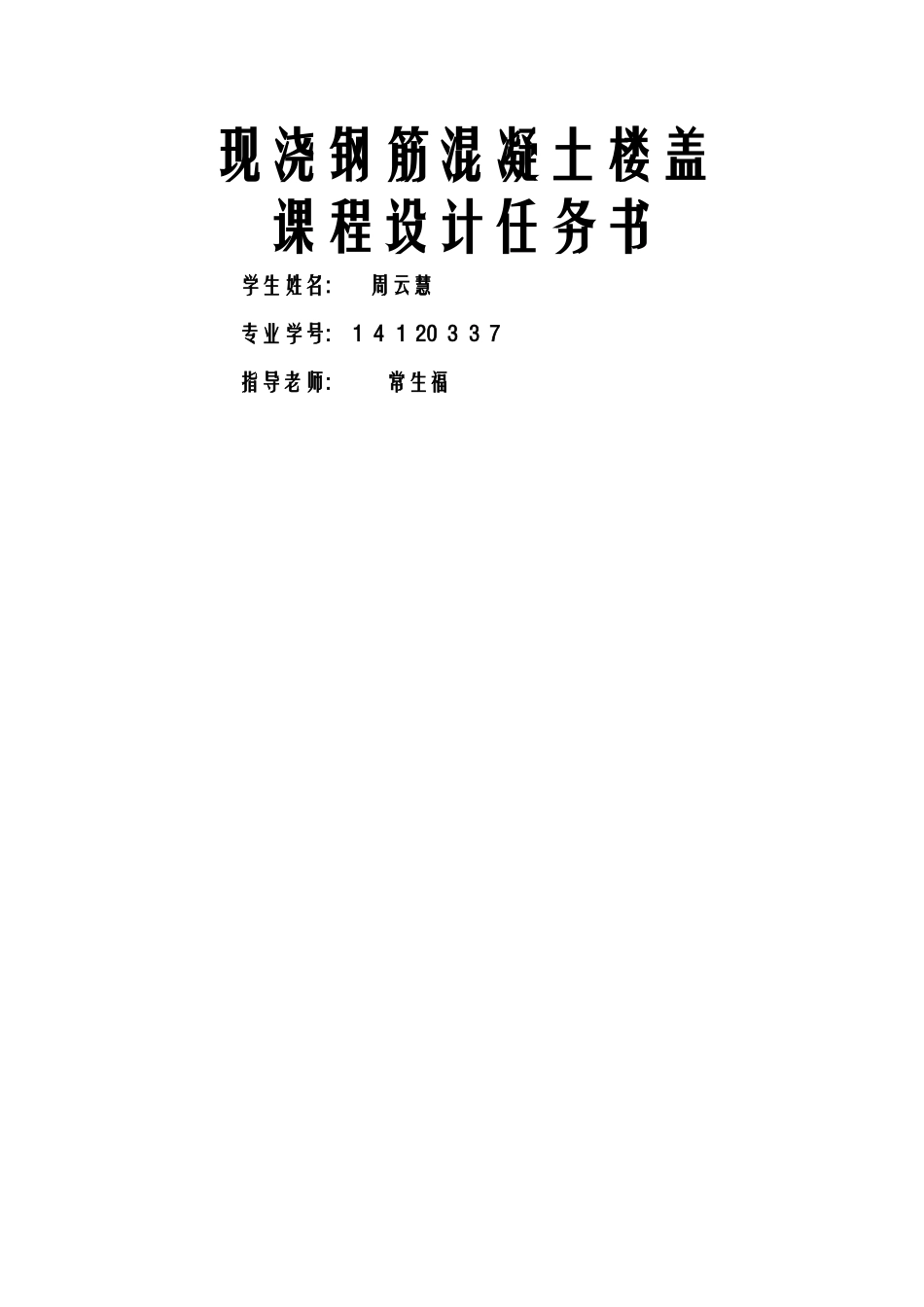

现浇钢筋混凝土楼盖课程设计任务书学生姓名: 周云慧专业学号: 1 ４１ 20 ３３ 7指导老师: 常生福北京交通大学海滨学院土木工程系201 ６。1 ２钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目设计某多层工业建筑(某生产车间)得中间楼面如图所示,其中纵向尺寸 5＊Ｌﻩy,横向尺寸 3＊L ｘ;楼盖尺寸由老师指定(根据学号进行分配),采纳现浇钢筋混凝土单向板肋梁楼盖(楼盖板顶标高＋6、0m,柱基础顶面标高－１。5m)、 图 1 楼面平面示意二、设计内容1、结构平面布置图:柱网、主梁、次梁及板得布置2、板得强度计算(按塑性内力重分布计算)3、次梁强度计算(按塑性内力重分布计算)4、主梁强度计算(按弹性理论计算)5、绘制结构施工图(1)结构平面布置图(１:200)(2)板得配筋图(1:5 ０)(3)次梁得配筋图(１:5 ０;１:2 ５)(４)主梁得配筋图(1:40;1:２ 0)及弯矩 M、剪力Ｖ得包络图(5)钢筋明细表及图纸说明三、设计资料1、Ｌ y与 L ｘ尺寸(见设计分组表)楼盖平面轴线尺寸示意图如图２所示、图 2 楼面平面轴线尺寸2、生产车间得四周外围护墙均为砖墙,墙厚 370m ｍ,采纳 MU １ 0 烧结页岩砖、M5 混合砂浆砌筑、设计采纳钢筋混凝土柱,其截面尺寸为３５0 ｍｍ×350 ｍ m。3、荷载(１)楼面活荷载,单位为(见设计分组表)(2)楼面面层:水磨石地面(3)楼盖自重:钢筋混凝土自重标准值(４)平顶粉刷: 4、材料(１)混凝土:C30(2)钢筋:主梁及次梁受力筋用 HR Ｂ 40 ０级钢筋,梁箍筋及板内构造筋采纳 HRB33 ５级钢筋。 5、环境类别:一类四、设计内容1. 按指导老师给定得分组进行设计,编制设计计算书。2. 用 2 号图纸２张或 1 号图纸 1 张绘制楼盖结构施工图,包括结构平面布置图,板配筋图,次梁与主梁配筋图(用铅笔图绘制)、3. 结构平面布置:按指定得分组进行单向板肋梁楼盖布置,各构件按类型编号,主梁建议采纳横向布置,梁宜贯穿,布置应规整,同类型构件截面应尽可能统一。4. 板与次梁采纳塑性内力重分布方法计算;主梁采纳弹性理论计算;五、课程设计分组情况(见分组名单)六、具体要求:计算书要求采纳 A4 纸打印,字迹要求工整,条理清楚,页码齐全,表格法律规范并编写表格序号,主要计算步骤、计算公式、计算简图均应列入,并尽量利用表格编制计算过程。绘图采纳手绘,图面应干净,布置应匀称,字体与线型应符合制图标准。提交全部成果时请自备档案袋,并在档案袋上写明专业、姓名、学号等、LyLyLyLyLyLxLxLx图纸根据标准格式折叠。七、...
