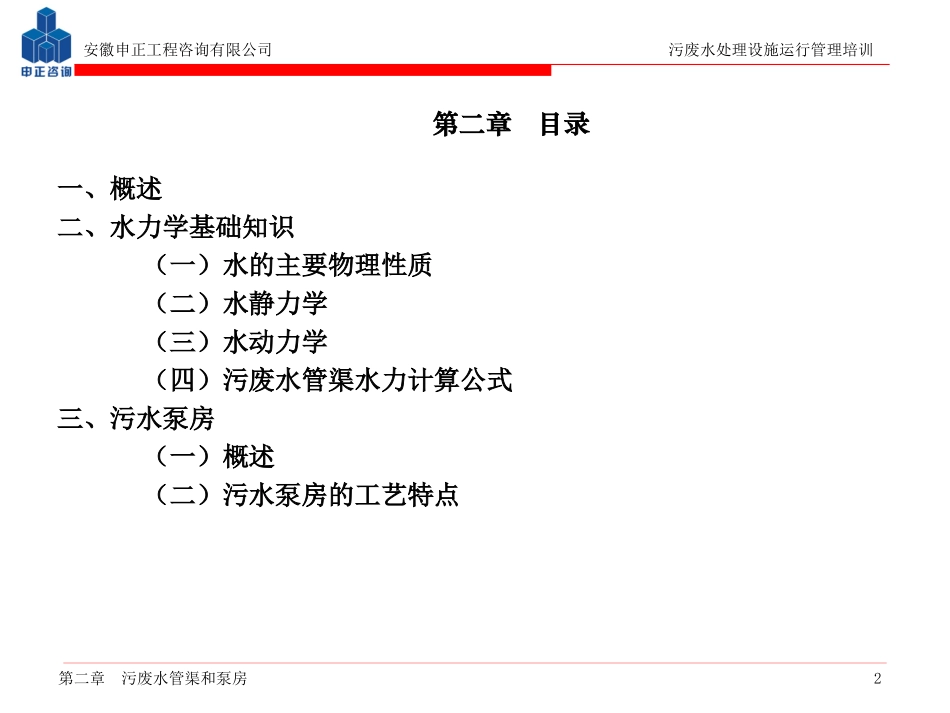

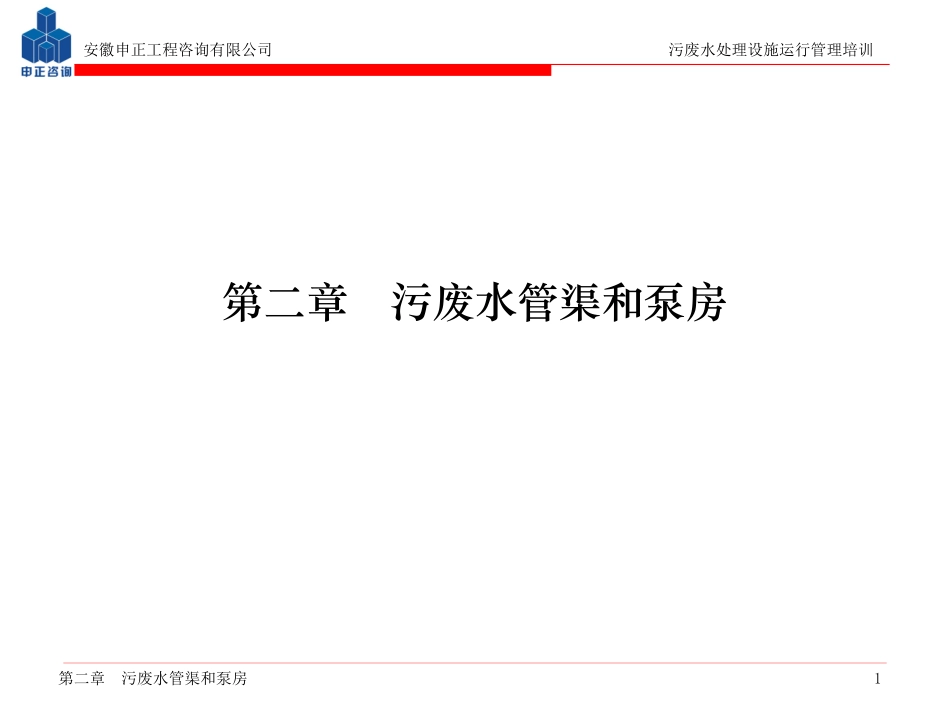

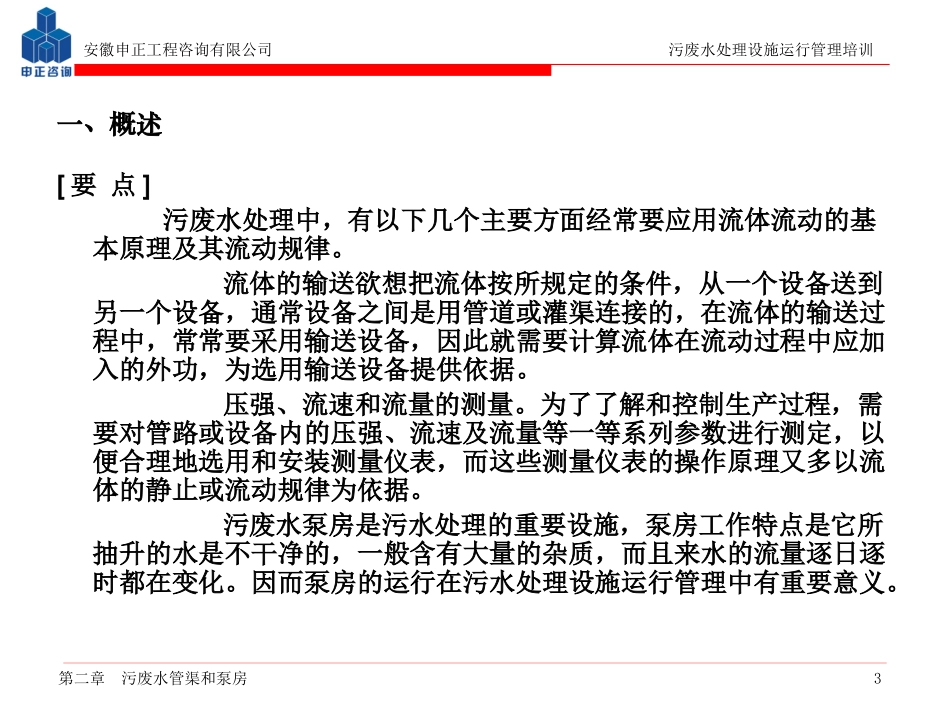

安徽申正工程咨询有限公司污废水处理设施运行管理培训第二章污废水管渠和泵房1第二章污废水管渠和泵房安徽申正工程咨询有限公司污废水处理设施运行管理培训第二章污废水管渠和泵房2第二章目录一、概述二、水力学基础知识（一）水的主要物理性质（二）水静力学（三）水动力学（四）污废水管渠水力计算公式三、污水泵房（一）概述（二）污水泵房的工艺特点安徽申正工程咨询有限公司污废水处理设施运行管理培训第二章污废水管渠和泵房3一、概述[要点]污废水处理中，有以下几个主要方面经常要应用流体流动的基本原理及其流动规律。流体的输送欲想把流体按所规定的条件，从一个设备送到另一个设备，通常设备之间是用管道或灌渠连接的，在流体的输送过程中，常常要采用输送设备，因此就需要计算流体在流动过程中应加入的外功，为选用输送设备提供依据。压强、流速和流量的测量。为了了解和控制生产过程，需要对管路或设备内的压强、流速及流量等一等系列参数进行测定，以便合理地选用和安装测量仪表，而这些测量仪表的操作原理又多以流体的静止或流动规律为依据。污废水泵房是污水处理的重要设施，泵房工作特点是它所抽升的水是不干净的，一般含有大量的杂质，而且来水的流量逐日逐时都在变化。因而泵房的运行在污水处理设施运行管理中有重要意义。安徽申正工程咨询有限公司污废水处理设施运行管理培训第二章污废水管渠和泵房4二、水力学基础知识[大纲要求]1、水的主要物理性质熟悉水的惯性与密度、水的重力特征2、水静力学（1）静水压强及其特性了解静水压强的定义、压强的单位、静水压强的两个重要特性（2）重力作用下静水压强的分布规律了解静水压强分布规律、绝对压强、相对压强、真空值、测压管高度、测压管水头及真空度、等压面3、水动力学了解过水断面、流量和平均流速、元流与总流、有压流与无压流安徽申正工程咨询有限公司污废水处理设施运行管理培训第二章污废水管渠和泵房5二、水力学基础知识[要点]（一）水的主要物理性质（二）水静力学1、静水压强及其特性2、静水压强的两个重要特性（三）水动力学安徽申正工程咨询有限公司污废水处理设施运行管理培训第二章污废水管渠和泵房6二、水力学基础知识（一）水的主要物理性质液体没有固定的形状，随盛装它们的容器形状而变化，这是液体区别于固体的一个基本特性。因为液体与固体相比其分子间内聚力小得多，所以其抵抗拉力的能力很多，静止时也不能抵抗切力。因此要破坏液体的静止状态使其流动，只要施以极微小的力即可做到。在污水处理中可以利用液体易于流动的特征使污水从各家各户通过管渠输送到污水处理厂。水的主要物理性质主要包括：①水的惯性与密度；惯性就是物体所具有的维持其原有运动状况的物理性质。惯性的度量单位就是质量，也就是物体中所含物质的多少。质量愈大，惯性也愈大。F=－maρ=m/V②水的重力特性；物体之间相互具有的吸引力称为万有引力。在水的运动中，一般只需要考虑地球对水的引力，这个引力就是重力（重量）ω=mg安徽申正工程咨询有限公司污废水处理设施运行管理培训第二章污废水管渠和泵房7二、水力学基础知识（一）水的主要物理性质③水的黏性；④水的压缩性；⑤水的表面张力特性。安徽申正工程咨询有限公司污废水处理设施运行管理培训第二章污废水管渠和泵房8二、水力学基础知识（二）水静力学1、静水压强及其特性重点掌握以下三点：①静水压强的定义；物体单位面积上所受的垂直压力，叫压强。静止液体作用在与之接触的表面上的水压力称为静水压力，单位面积上作用的静水压力称为静水压强。②压强的单位；压强单位为帕斯卡（Pa），1帕（Pa）=1牛顿/平方米（N/m2）。另外在水力学中，为了方便有时也用米水柱（mH2O）高来表示压强。压强P用液柱高度来表示：ZpgAAZpgP安徽申正工程咨询有限公司污废水处理设施运行管理培训第二章污废水管渠和泵房9二、水力学基础知识（二）水静力学1、静水压强及其特性③静水压强的两个重要特性。在研究液体静压强时，应当先弄清如下两个重要特性。一是液体静压强的方向与作用面垂直，并指向作用面；二是水动力学液体任意点上各个方向的静压强相等。安徽申正工程咨...
