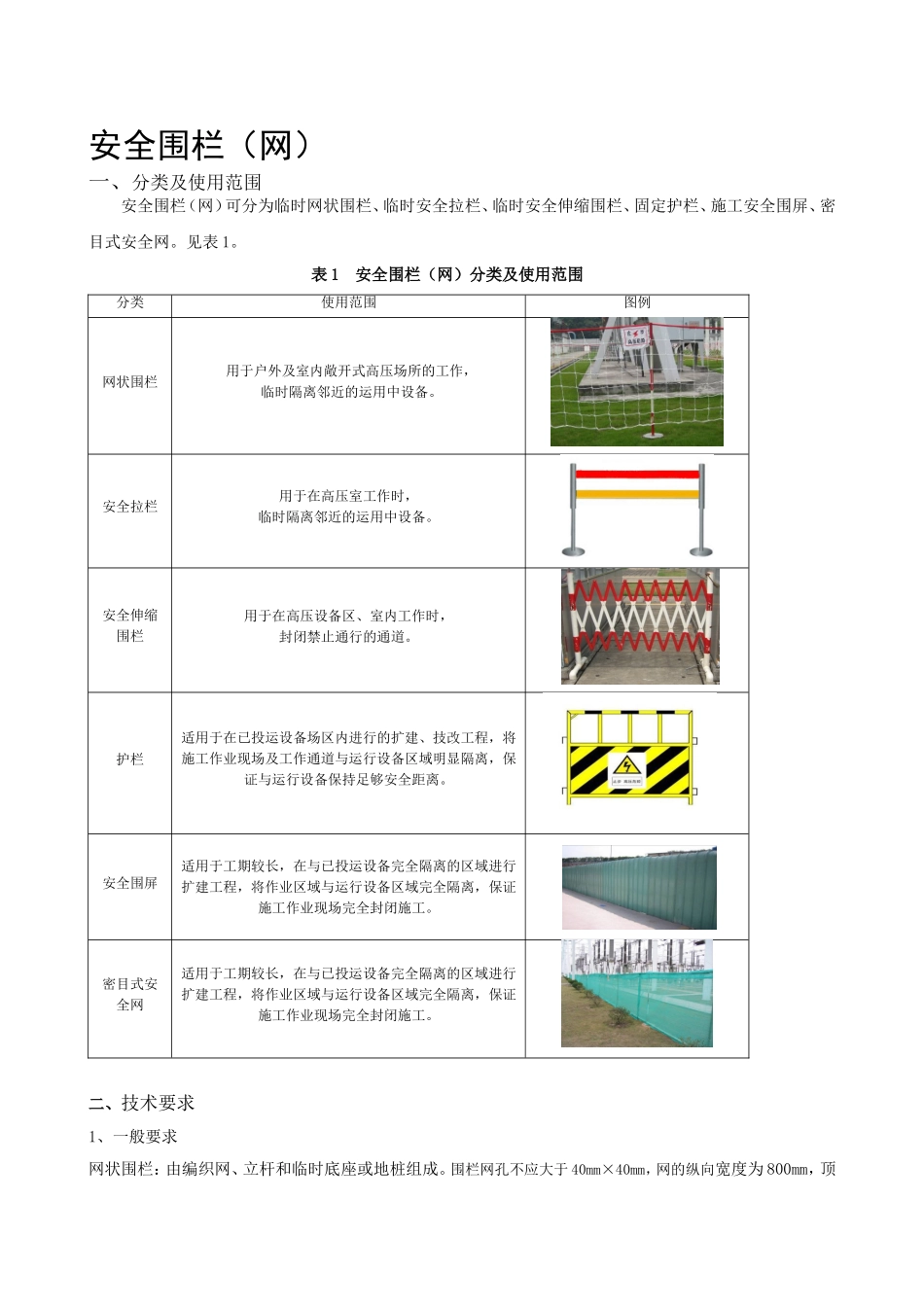

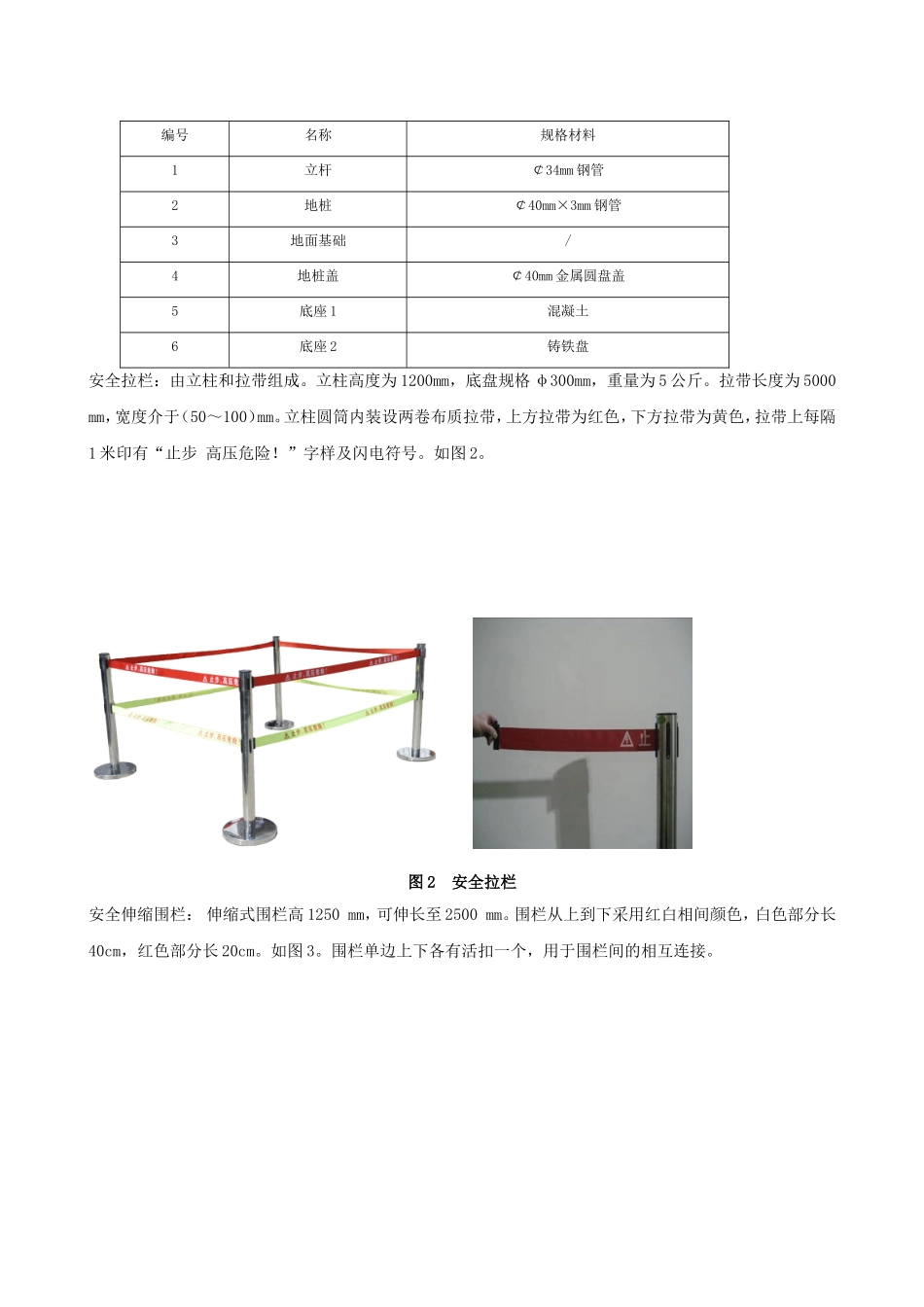

安全围栏（网）一、分类及使用范围安全围栏（网）可分为临时网状围栏、临时安全拉栏、临时安全伸缩围栏、固定护栏、施工安全围屏、密目式安全网。见表1。表1安全围栏（网）分类及使用范围分类使用范围图例网状围栏用于户外及室内敞开式高压场所的工作，临时隔离邻近的运用中设备。安全拉栏用于在高压室工作时，临时隔离邻近的运用中设备。安全伸缩围栏用于在高压设备区、室内工作时，封闭禁止通行的通道。护栏适用于在已投运设备场区内进行的扩建、技改工程，将施工作业现场及工作通道与运行设备区域明显隔离，保证与运行设备保持足够安全距离。安全围屏适用于工期较长，在与已投运设备完全隔离的区域进行扩建工程，将作业区域与运行设备区域完全隔离，保证施工作业现场完全封闭施工。密目式安全网适用于工期较长，在与已投运设备完全隔离的区域进行扩建工程，将作业区域与运行设备区域完全隔离，保证施工作业现场完全封闭施工。二、技术要求1、一般要求网状围栏：由编织网、立杆和临时底座或地桩组成。围栏网孔不应大于40mm×40mm，网的纵向宽度为800mm，顶部距地面为1200mm。网状围栏上边缘为红布边，中间为白色方形网格形式，上边缘首隔1.5米缝有安全标示牌，而后每隔3米缝有“止步，高压危险”安全标示牌，标示牌下方应与围网相缝固定。如图1a。立杆为圆柱状，直径为24mm。围栏小棋绳由三角小棋和绳子组成，小棋为红色。如图1b围栏的固定方式可采用固定地桩和移动式底座两种，在场地固定地桩不能满足需求的时候，可采用移动式底座补充完善。临时底座采用铸铁或混凝土制成，中央为插孔，普通式重量为5kg，用于转角处的重量为10kg，如图1。其配件材料如表2所示。a.网状围栏b.围栏小棋绳c.围栏底座d.围栏地桩图1围栏装置表2立杆地桩规格材料编号名称规格材料1立杆￠34mm钢管2地桩￠40mm×3mm钢管3地面基础/4地桩盖￠40mm金属圆盘盖5底座1混凝土6底座2铸铁盘安全拉栏：由立柱和拉带组成。立柱高度为1200mm，底盘规格φ300mm，重量为5公斤。拉带长度为5000mm，宽度介于（50～100）mm。立柱圆筒内装设两卷布质拉带，上方拉带为红色，下方拉带为黄色，拉带上每隔1米印有“止步高压危险！”字样及闪电符号。如图2。图2安全拉栏安全伸缩围栏：伸缩式围栏高1250mm，可伸长至2500mm。围栏从上到下采用红白相间颜色，白色部分长40cm，红色部分长20cm。如图3。围栏单边上下各有活扣一个，用于围栏间的相互连接。图3安全伸缩围栏护栏：1500mm，高1200mm，表面颜色为黄黑相间，面向工作人员一侧印有“止步，高压危险”标示牌。如图4。图4护栏安全围屏：必须密封和装设牢固，并具有可靠的抗风能力，其高度应不小于1500mm。固定支撑材料应采用PVC管等高强度材料。安全围屏面向施工人员那一面上，每隔3m悬挂“止步高压危险”标示牌。如图5。图5安全围屏密目式安全网：必须密封和装设牢固，宽度应介于（1200～2000）mm，网目密度不应低于800目/100cm2。固定支撑材料应采用PVC管等高强度材料。在密目式安全网面向施工人员那一面上，每隔3m悬挂“止步高压危险”安全标示牌。如图6。图6密目式安全网2、材料要求网状围栏：采用具有阻燃性能的丙纶高强丝或者是聚酯材料制作，立杆应采用高强度绝缘类材料。围栏立杆上方设挂网固定装置，下方设向下弯曲的挂钩，用于固定围栏（网）。安全拉栏：立柱应为不锈钢圆筒材料，上、中部各一卷拉带，可拉出使用，拉带采用高强度帆布或混纺布材料制作，松开后可自动收回，拉带可扣在另一立柱上连接使用。安全伸缩围栏：可制作成管状或片状，其材料主要有玻璃钢和具有绝缘性能的材料制作完成。护栏：底座采用金属材料，性能不低于的钢材制作。上部采用高强度ABS工程塑料。护栏一边是挂钩，另一边是插管，可相互接驳，如图4。安全围屏：应采用具有一定强度的塑料板制成，为波纹状。密目式安全网：采用纤维材料制作，其性能应符合国家相关要求。三、标志安全围栏（网）的永久标志包括以下:——产品名称分类标记；——产品规格；——制造厂名；——制造日期及出厂编号。
