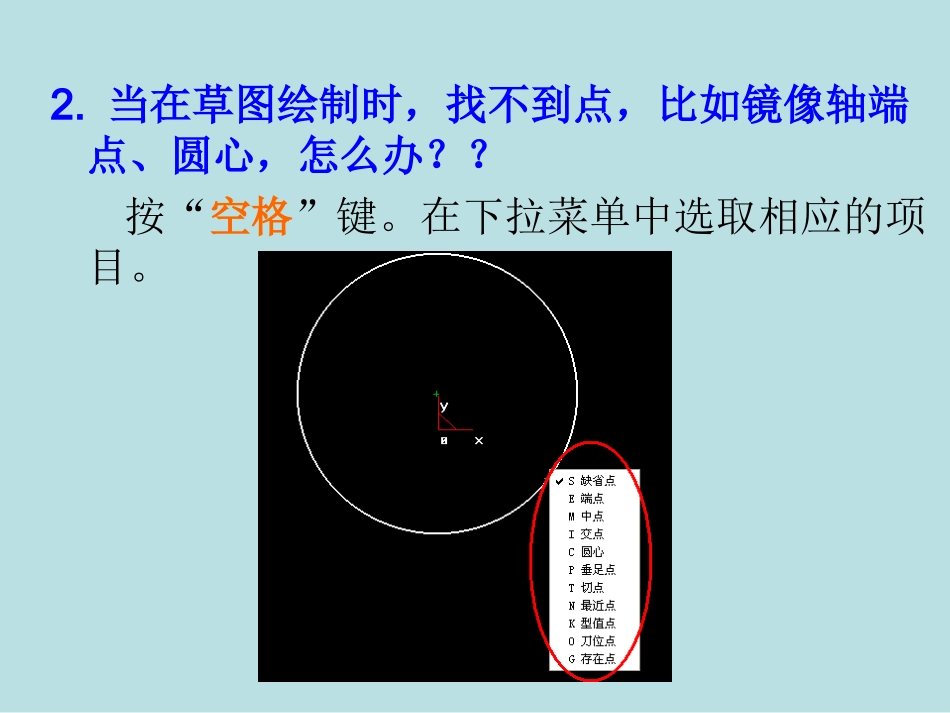

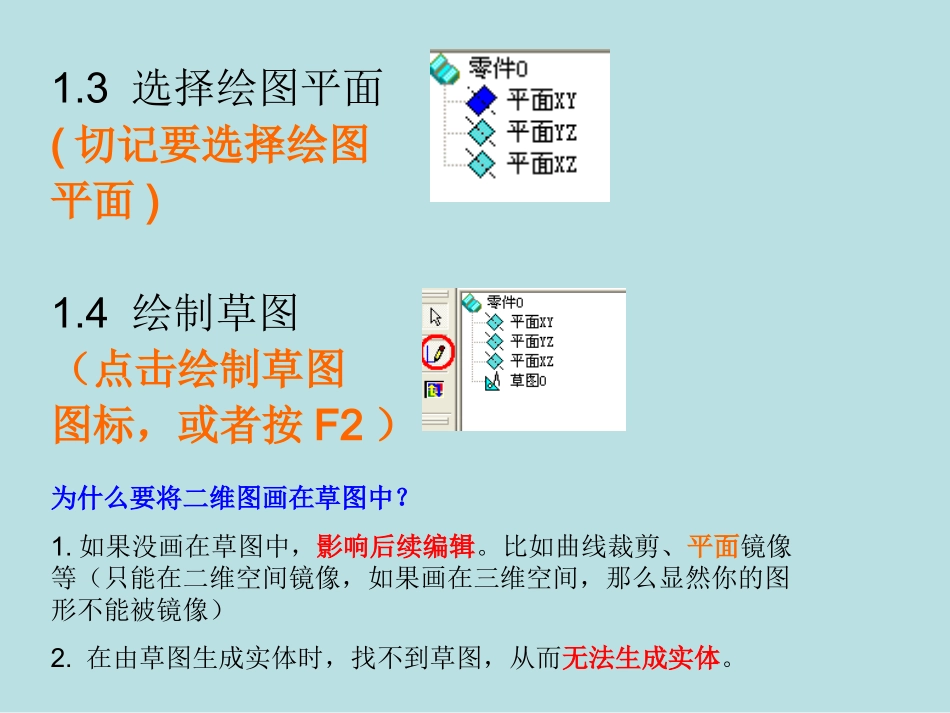

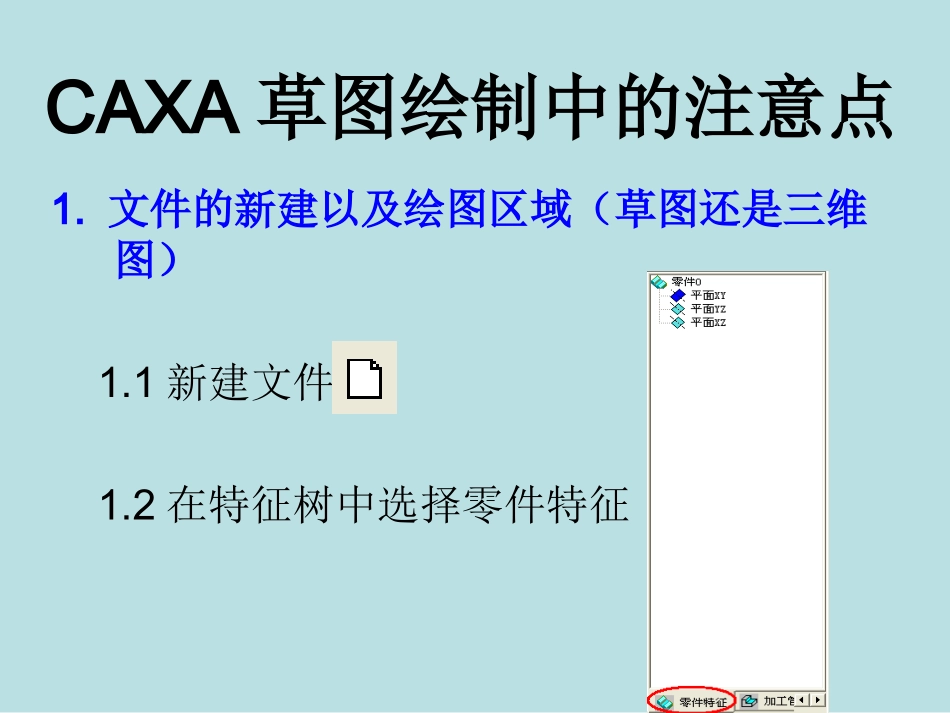

CAXA草图绘制中的注意点1.文件的新建以及绘图区域(草图还是三维图)1.1新建文件1.2在特征树中选择零件特征1.3选择绘图平面(切记要选择绘图平面)1.4绘制草图(点击绘制草图图标,或者按F2)为什么要将二维图画在草图中?1.如果没画在草图中,影响后续编辑。比如曲线裁剪、平面镜像等(只能在二维空间镜像,如果画在三维空间,那么显然你的图形不能被镜像)2.在由草图生成实体时,找不到草图,从而无法生成实体。2.当在草图绘制时,找不到点,比如镜像轴端点、圆心,怎么办??按“空格”键。在下拉菜单中选取相应的项目。3.为什么有时候橡皮擦不管用?因为你所要擦掉的图形不在你所在的范畴。例如你在草图状态下想擦去三维空间中的曲线,或者在三维空间想擦去草图中的曲线。4.为什么我的输入点显示为无效?因为你的输入点中”.”或”,”是在中文状态,或者在输坐标时输入了一个数字,比如(5,6)变成(5.6)。或反之。5.任何命令的操作,可以且必须看命令提示栏,提示栏会教你下一步做什么,当你按提示操作完毕,但是提示栏未改变时,则单击“右键”确定。提示栏就会有变化,切记勿快速多按“右键”。任何CAD软件都要学会看提示栏。6.按了鼠标滑轮,视角变了怎么办?点击“视向定位”,选择机床XY,双击。7.要编辑现有草图,怎么做?在特征树中选择已画草图,如“草图1”,左击草图命令或者按F2,开始草图编辑。
