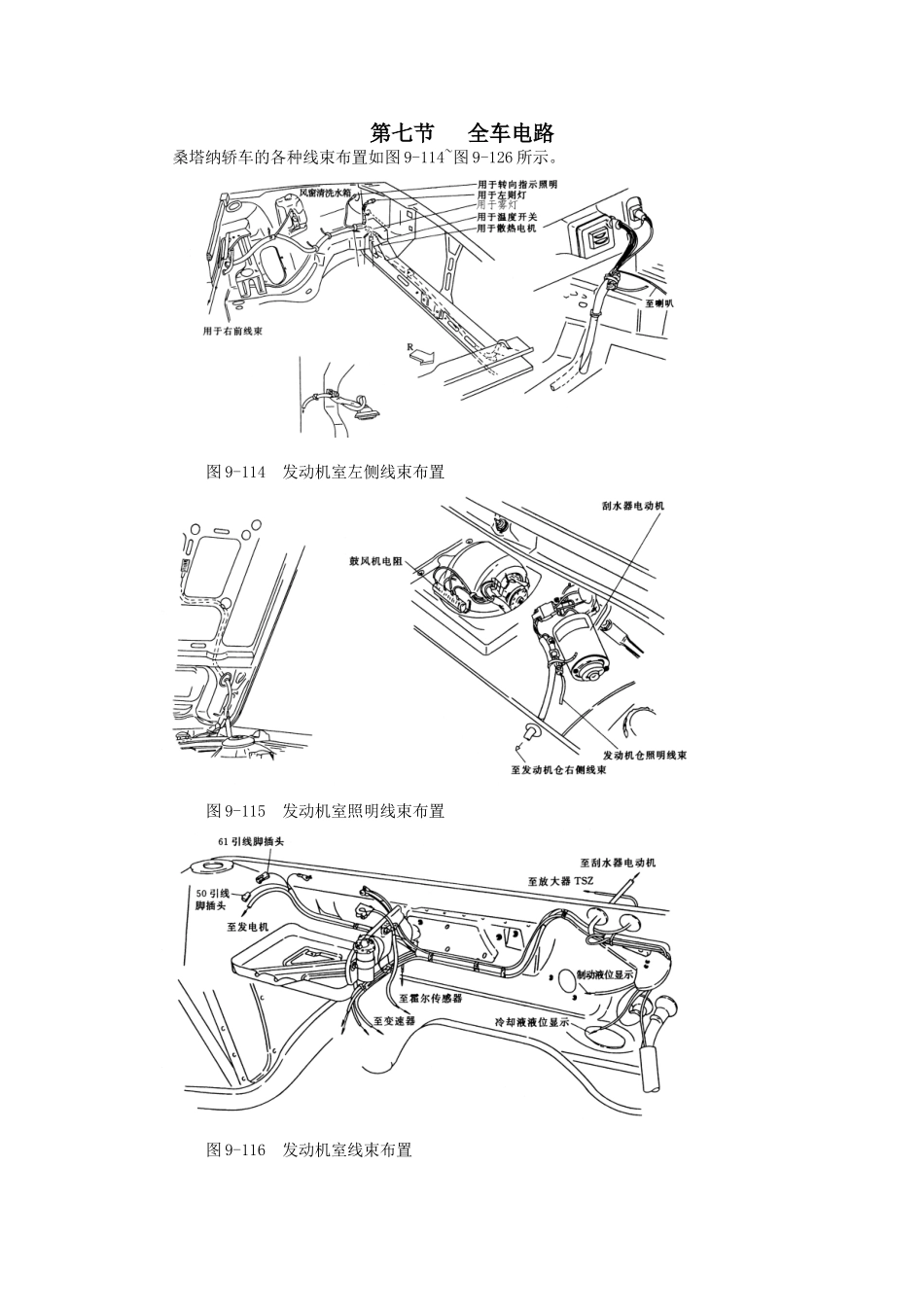

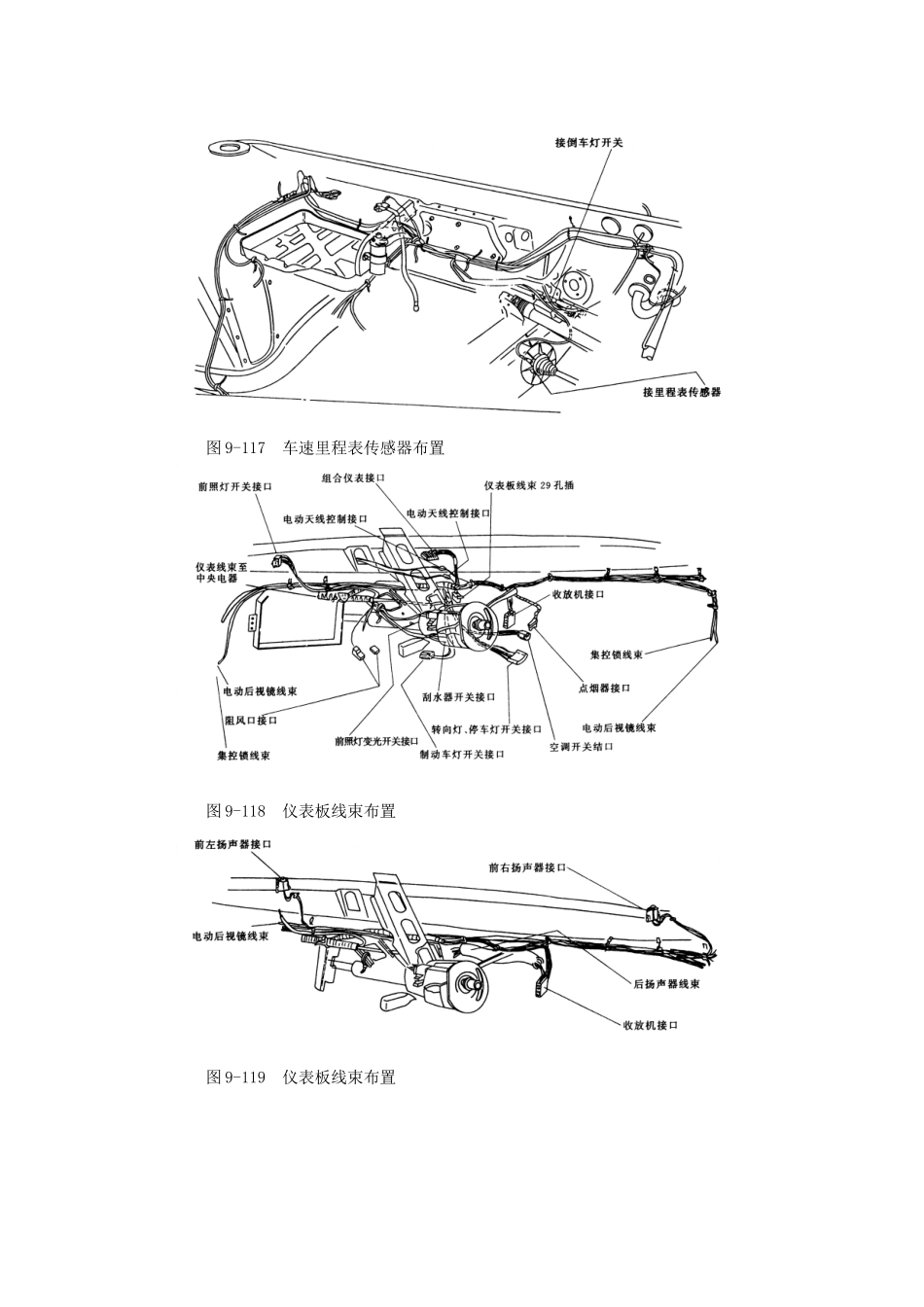

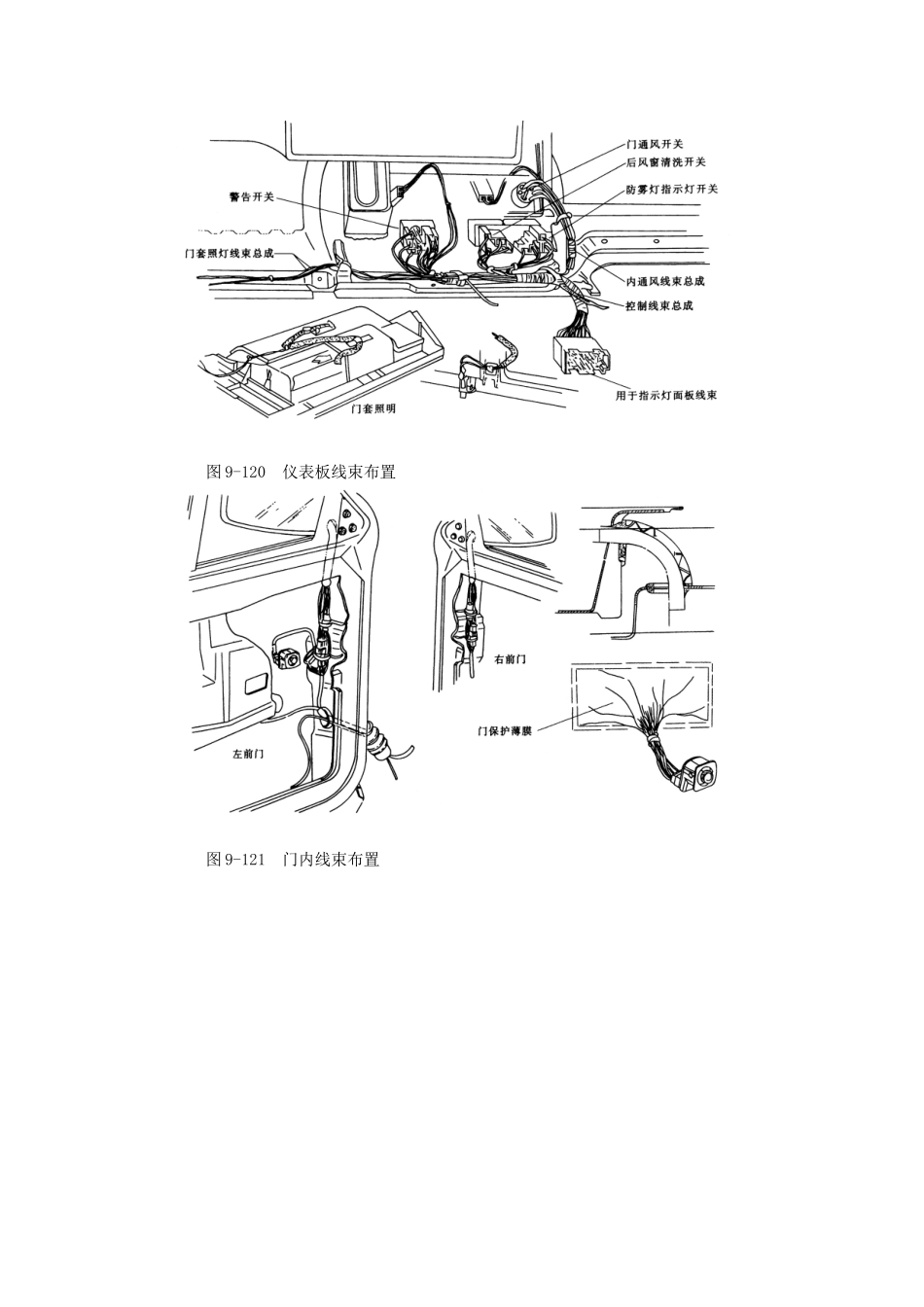

第七节全车电路桑塔纳轿车的各种线束布置如图9-114~图9-126所示。图9-114发动机室左侧线束布置图9-115发动机室照明线束布置图9-116发动机室线束布置图9-117车速里程表传感器布置图9-118仪表板线束布置图9-119仪表板线束布置图9-120仪表板线束布置图9-121门内线束布置图9-122门内线束布置图9-123车内线束布置图9-124车后部线束布置图9-125行李箱盖线束布置图9-126内部照明灯线束布置桑塔纳2000系列轿车整车电气系统采用中央线路板方式，即大部分继电器和保险丝都安装在中央线路板正面（如图9-127和表9-8所示），主线来从中央线路板反面接插后通往各用电器（如图9-128所示）。中央线路板上标有线束和导线接插位置的代号及接点的数字号。主要线束的插件代号有A、B、C、D、E、G、H、L、K、M、N、P、R。其中R插座插入常火线，R、K、M均为空位插孔。查找时只要根据电路图中导线与中内线路板区域中下框线交点处的代号，就能了解其导线在某个线束中的第几个插头上。桑塔纳2000系列轿车电路图中的符号说明如图9-129所示。为了识读电路，现以图9-130为例进行说明：（l）整车电气系统正极电源分三路：标有“30”的为常火线，电压为12V，即与蓄电池直接相连，中间不经过任何开关，不论是停车时或发动机处于熄火状态均有电。专供发动机熄火时也需用电的电器使用，如停车灯、制动灯、报警灯、顶灯、冷却风扇电动机等；标有“15”的为小容量电器火线，它是在点火开关接通后方能有电的火线；标有“X”的为车辆起步时方可接通的大容量电器用火线。（2）搭铁线也分三路：标有“①”的为搭铁线；标有“②”、“③”、“④”的为中央线路板搭铁线；标有“①”的为尾灯线束搭铁线。而标有“31”的为中央线路板内搭铁线。图9-127中央线路板正面布置1-空位2-进气歧管预热继电器3-空位4-空位5-空调组合继电器6-双音喇叭继电器7-雾灯继电器8-X-接触继电器9-拆卸保险丝专用工具10-前风窗刮水及清洗继电器11-空位12-转向继电器13-冷却风扇继电器14-摇窗机继电器15-摇窗机继电器16-内部照明继电器17-冷却液位指示继电器18-后雾灯保险丝（10A）19-过热保护器20-空调保险丝（30A）21-自动天线保险丝（10A）22-电动后视镜保险丝（3A）表9-8中央线路板上的保险丝（单位：A）编号名称额定电流编号名称额定电流1散热器风扇3014鼓风机（空调）202制动灯1015倒车灯、车速传感器103点烟器、收音机、钟、车内灯、中央集控门锁1516进气预热器温控开关、怠速切断电磁阀154危险报警闪光灯1517双音喇叭105燃油泵1518驻车制动、阻风门指示灯156前雾灯1519转向灯107尾灯和停车灯（左）1020牌照灯、杂物箱照明灯108尾灯和停车灯（右）1021前照灯近光（左）109前照灯远光（右）1022前照灯近光（右）1010前照灯远光（左）1023后雾灯1011前风窗刮水器及清洗装1524空调3012电动摇窗机1525自动无线1013后风窗加热器2026电动后视镜327ECU10注：保险丝23～27为桑塔纳200OGSi型轿车的编号，插在中央线路板的旁边。(3)对照图9-130可知，J2为继电器（电子控制）。表示该继电器位于中央线路板上第12位。（4）S代表保险丝，其后的数定代表该熔断器在中央线路板上的位置。如S19表示该熔断器处于中央线路板第19位，保险丝的容量可从它的颜色来判断：红色为10A，蓝色为15A，绿色为30A，黄色则为20A。（5）A13为中央线路板接头说明，该蓝／黑色导线连接于中央线路板A线束第13位插头上。以此类推，B28即在B线束第28位插头上。导线上标有的数字表示线的截面积，如1.5、1.0、2.5分别表示该线截面积为1.5mm2、1.0mm2、2.5mm2。（6）T29/8表示连接插头，即29孔插头的第8位上。以此类推，T29/6表示29孔插头的第6位。（7）导线尾部标号表示该导线连接的开关接线柱号，如“15”表示E3开关的“15”接线柱。（8）K6表示报警闪光装置指示灯。（9）“102”、“128”、“238”表示此导线与线路图下端第102、128、238编号上方的导线连接。桑塔纳2000GSi型轿车全车电路图如图9-131（a）～图9-131（y）所示，图中的有关说明见表9-9所列。继电器、保险丝位置和中央电路板背面见图9-132～图9-134所示。图9-128中央线路板反面布置A-用于仪表板线束，插件颜色为蓝...
