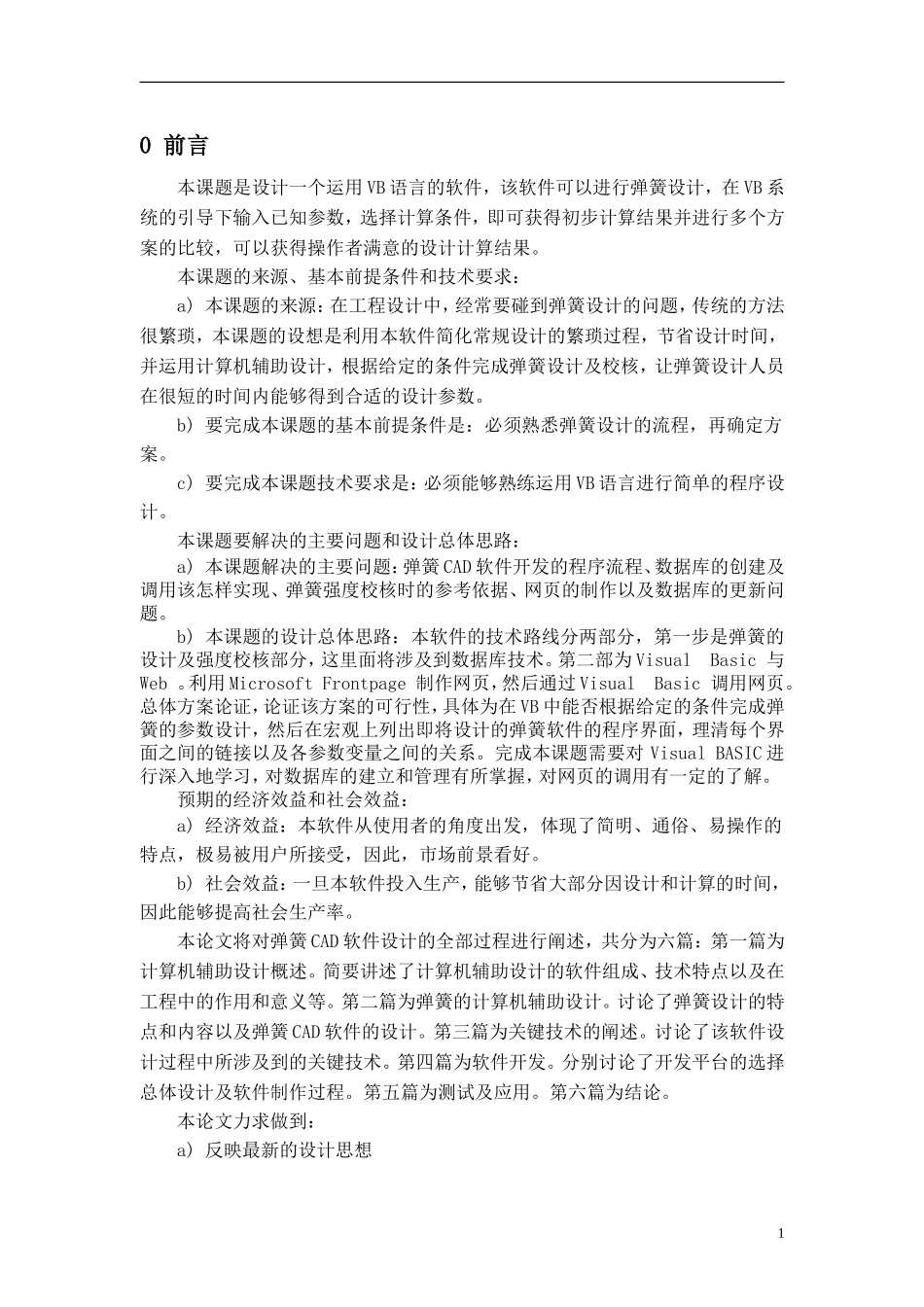

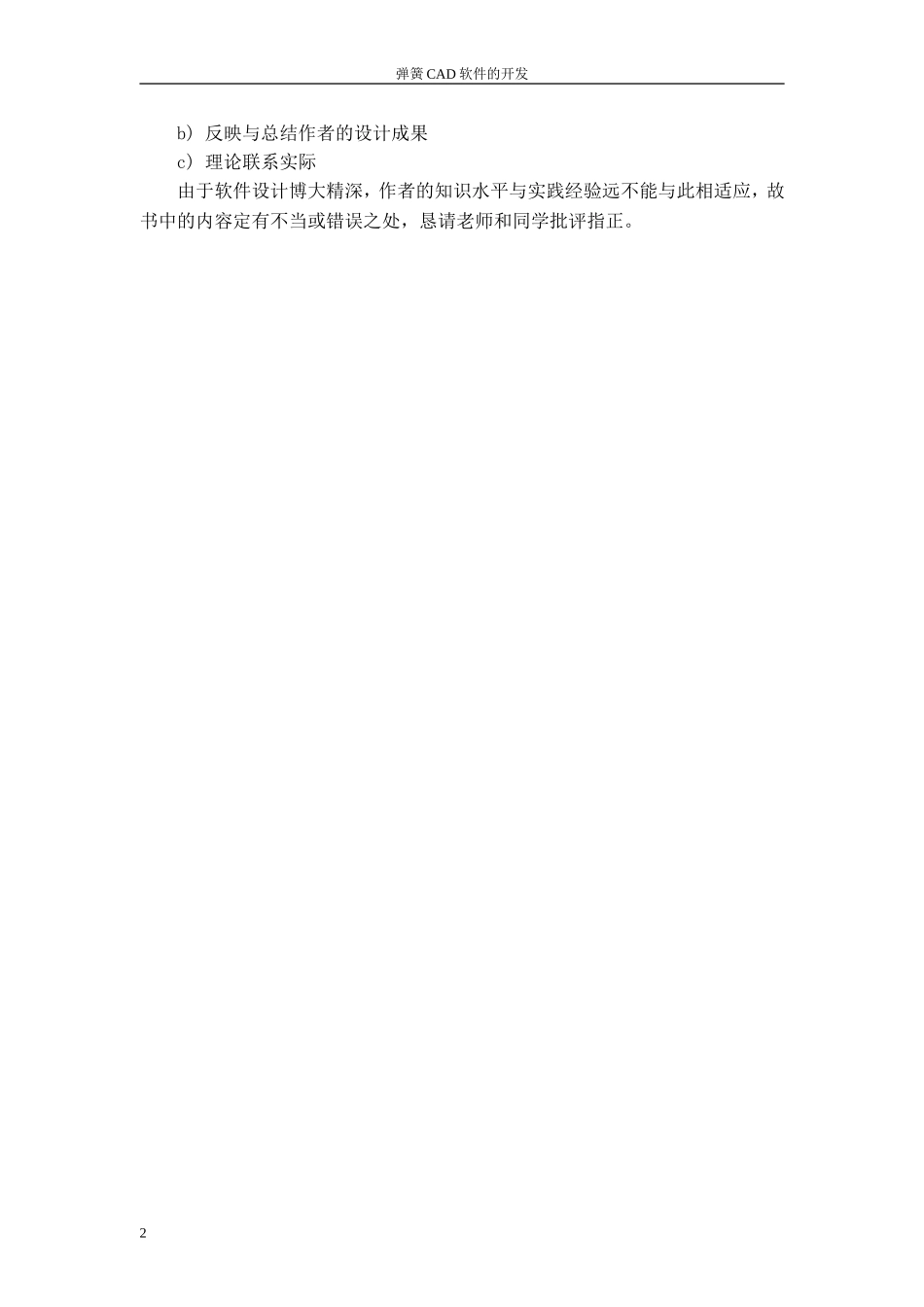

0前言本课题是设计一个运用VB语言的软件，该软件可以进行弹簧设计，在VB系统的引导下输入已知参数，选择计算条件，即可获得初步计算结果并进行多个方案的比较，可以获得操作者满意的设计计算结果。本课题的来源、基本前提条件和技术要求：a)本课题的来源：在工程设计中，经常要碰到弹簧设计的问题，传统的方法很繁琐，本课题的设想是利用本软件简化常规设计的繁琐过程，节省设计时间，并运用计算机辅助设计，根据给定的条件完成弹簧设计及校核，让弹簧设计人员在很短的时间内能够得到合适的设计参数。b)要完成本课题的基本前提条件是：必须熟悉弹簧设计的流程，再确定方案。c)要完成本课题技术要求是：必须能够熟练运用VB语言进行简单的程序设计。本课题要解决的主要问题和设计总体思路：a)本课题解决的主要问题：弹簧CAD软件开发的程序流程、数据库的创建及调用该怎样实现、弹簧强度校核时的参考依据、网页的制作以及数据库的更新问题。b)本课题的设计总体思路：本软件的技术路线分两部分，第一步是弹簧的设计及强度校核部分，这里面将涉及到数据库技术。第二部为VisualBasic与Web。利用MicrosoftFrontpage制作网页，然后通过VisualBasic调用网页。总体方案论证，论证该方案的可行性，具体为在VB中能否根据给定的条件完成弹簧的参数设计，然后在宏观上列出即将设计的弹簧软件的程序界面，理清每个界面之间的链接以及各参数变量之间的关系。完成本课题需要对VisualBASIC进行深入地学习，对数据库的建立和管理有所掌握，对网页的调用有一定的了解。预期的经济效益和社会效益：a)经济效益：本软件从使用者的角度出发，体现了简明、通俗、易操作的特点，极易被用户所接受，因此，市场前景看好。b)社会效益：一旦本软件投入生产，能够节省大部分因设计和计算的时间，因此能够提高社会生产率。本论文将对弹簧CAD软件设计的全部过程进行阐述，共分为六篇：第一篇为计算机辅助设计概述。简要讲述了计算机辅助设计的软件组成、技术特点以及在工程中的作用和意义等。第二篇为弹簧的计算机辅助设计。讨论了弹簧设计的特点和内容以及弹簧CAD软件的设计。第三篇为关键技术的阐述。讨论了该软件设计过程中所涉及到的关键技术。第四篇为软件开发。分别讨论了开发平台的选择总体设计及软件制作过程。第五篇为测试及应用。第六篇为结论。本论文力求做到：a)反映最新的设计思想1弹簧CAD软件的开发b)反映与总结作者的设计成果c)理论联系实际由于软件设计博大精深，作者的知识水平与实践经验远不能与此相适应，故书中的内容定有不当或错误之处，恳请老师和同学批评指正。21弹簧的计算机辅助设计1.1计算机辅助设计的构成、特点、作用及意义1.1.1计算机辅助设计系统的软件构成计算机辅助设计系统的软件构成如图1-1所示。图1-1软件构成图1-1CAD系统的软件组成软件分为两大类：支撑软件和应用软件。支撑软件包括操作系统（实现对硬件的控制和资源的管理），程序设计语言（Fortran、Basic、C、二次开发语言和汇编语言）及其编辑系统，数据库管理系统（对数据的输入、输出、分类、存储、检索进行管理）和图形支撑软件（AutoCAD）。另一类是应用软件，它是根据本领域工程特点，利用支撑软件系统开发的解决本工程领域特定问题的应用软件系统。应用软件系统包括：设计计算方法库（常用数学方法库、统计数学方法库、常规设计计算方法库、优化设计方法库、可靠性设计软件、动态设计软件等）和各种专业程序库（常用机械零件设计计算方法库、常用产品设计软件包等）。目前在二维CAD软件方面，国内已经开发出众多的应用软件，主要包括基于AutoCAD平台和自主平台两类应用软件。1.1.2计算机辅助设计的技术特点：a)图形处理技术如自动绘图、几何建模、图形仿真及其它图形输入、输出技术。b)工程分析技术如有限元分析、优化设计及面向各种专业的工程分析等c)数据管理与数据交换技术如数据库管理、产品数据管理、产品数据规范及接口技术等。d)文挡处理技术如文挡制作、编辑及文字处理等。1.1.3计算机辅助设计在工程中的作用以意义3弹簧CAD软件的开发计算机辅助绘图是CAD中工程应用中最成熟的领域，一个完善的CAD系统，应包...
