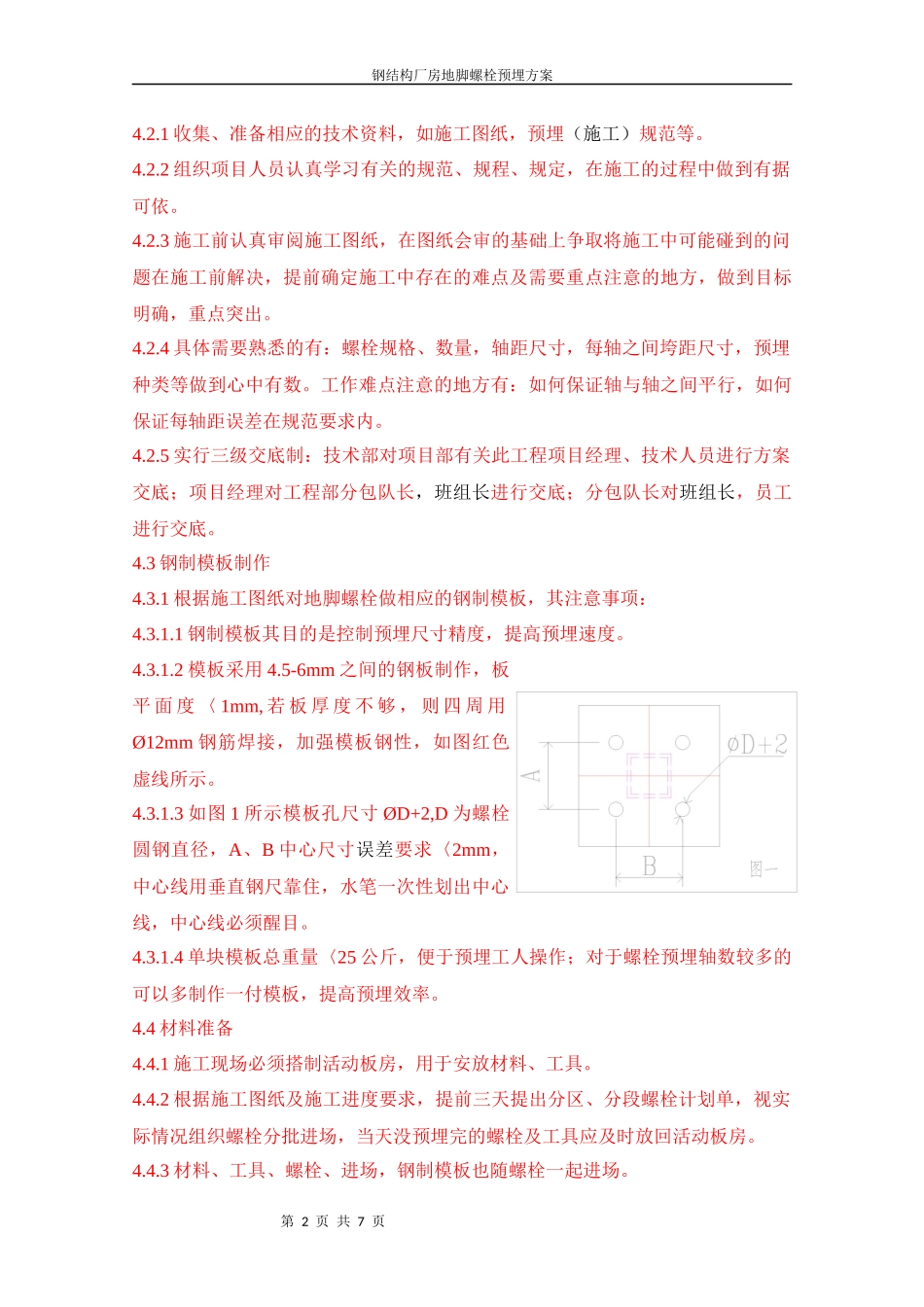

钢结构厂房地脚螺栓预埋方案1.概述钢结构厂房一般采用柱底基础埋设地脚螺栓的连接方式，这种方式有施工便利、连接性能优越的特点，但同时也对施工的精度要求严格，钢结构基础地脚预埋的准确性是影响钢结构安装质量十分重要的因素。为保障施工的顺利进行，现将地脚螺栓的施工方案，施工步骤以及需注意的事项进行编制。2.编制依据2.1设计图纸2.2设计变更2.3《钢结构工程施工质量验收规范》（GB50205-2001）2.4《混凝土结构工程施工质量验收规范》（GB50204-2002）2.5《紧固件机械性能螺栓、螺钉和螺柱》（GB3098）2.6.《大同新发地农产品批发冷链物流项目工程模板工程施工方案》2.7《大同新发地农产品批发冷链物流项目工程施工组织总设计》2.8《大同新发地农产品批发冷链物流项目工程监理实施细则》3.工程概况本工程名称：大同新发地农产品批发冷链物流项目；工程规模：钢结构部分为一个加工配送中心、一个物流配送中心、12个交易厅，总建筑面积约100047.22平方米。本设计基础为独立基础，承重结构为门式钢架。由于本工程单体较多且结构形式相似可以采取一种预埋方案。4.施工部署4.1地脚螺栓加工4.1.1本工程地脚螺栓螺纹段全部采用车床加工，要求螺纹螺牙均匀、螺纹长度满足设计要求及规范要求。4.1.2螺栓加工完毕、进施工现场前必须由材料员和质检员进行100%自检，检查螺栓规格、尺寸、数量、螺纹段长度、总长度是否符合设计要求。4.1.3验收合格的螺栓螺纹段及时涂防绣油，防止生绣；用较厚塑料布包裹丝扣部分，并用细绳或铁丝绑扎牢固，按规格堆放整齐，堆放过程中做好相应的保护措施，防止螺纹段磕碰造成不应有的损伤；并做好标识，使之醒目。4.1.4出厂前出具自检报告和出厂合格证。4.2技术准备第1页共7页钢结构厂房地脚螺栓预埋方案4.2.1收集、准备相应的技术资料，如施工图纸，预埋（施工）规范等。4.2.2组织项目人员认真学习有关的规范、规程、规定，在施工的过程中做到有据可依。4.2.3施工前认真审阅施工图纸，在图纸会审的基础上争取将施工中可能碰到的问题在施工前解决，提前确定施工中存在的难点及需要重点注意的地方，做到目标明确，重点突出。4.2.4具体需要熟悉的有：螺栓规格、数量，轴距尺寸，每轴之间垮距尺寸，预埋种类等做到心中有数。工作难点注意的地方有：如何保证轴与轴之间平行，如何保证每轴距误差在规范要求内。4.2.5实行三级交底制：技术部对项目部有关此工程项目经理、技术人员进行方案交底；项目经理对工程部分包队长，班组长进行交底；分包队长对班组长，员工进行交底。4.3钢制模板制作4.3.1根据施工图纸对地脚螺栓做相应的钢制模板，其注意事项：4.3.1.1钢制模板其目的是控制预埋尺寸精度，提高预埋速度。4.3.1.2模板采用4.5-6mm之间的钢板制作，板平面度〈1mm,若板厚度不够，则四周用Ø12mm钢筋焊接，加强模板钢性，如图红色虚线所示。4.3.1.3如图1所示模板孔尺寸ØD+2,D为螺栓圆钢直径，A、B中心尺寸误差要求〈2mm，中心线用垂直钢尺靠住，水笔一次性划出中心线，中心线必须醒目。4.3.1.4单块模板总重量〈25公斤，便于预埋工人操作；对于螺栓预埋轴数较多的可以多制作一付模板，提高预埋效率。4.4材料准备4.4.1施工现场必须搭制活动板房，用于安放材料、工具。4.4.2根据施工图纸及施工进度要求，提前三天提出分区、分段螺栓计划单，视实际情况组织螺栓分批进场，当天没预埋完的螺栓及工具应及时放回活动板房。4.4.3材料、工具、螺栓、进场，钢制模板也随螺栓一起进场。第2页共7页钢结构厂房地脚螺栓预埋方案5.预埋工艺5.1工艺流程5.2施工预埋人员配备为确保地脚螺栓预埋工作顺利进行，选派优秀的施工管理人员及熟练的专业技术工人进行预埋。在整个预埋过程中需要施工员1名、质检员1名、电焊工4名、预埋配合人员4-8名，视实际情况对预埋的人员调整，根据地脚螺栓的预埋要求需经纬仪2台、水准仪2台用于定位、抄平。5.3预埋步骤5.3.1轴线放样（以2#厅为例说明）5.3.1.1控制轴线由土建完成，分别为B轴、E轴、4轴和11轴（两端均有控制桩）。在预埋地脚螺栓前需对控制轴线进行复核，复核无误后方可进行下面工作如果有误及时和有关部门联系解决。5.3.1.2以图...
