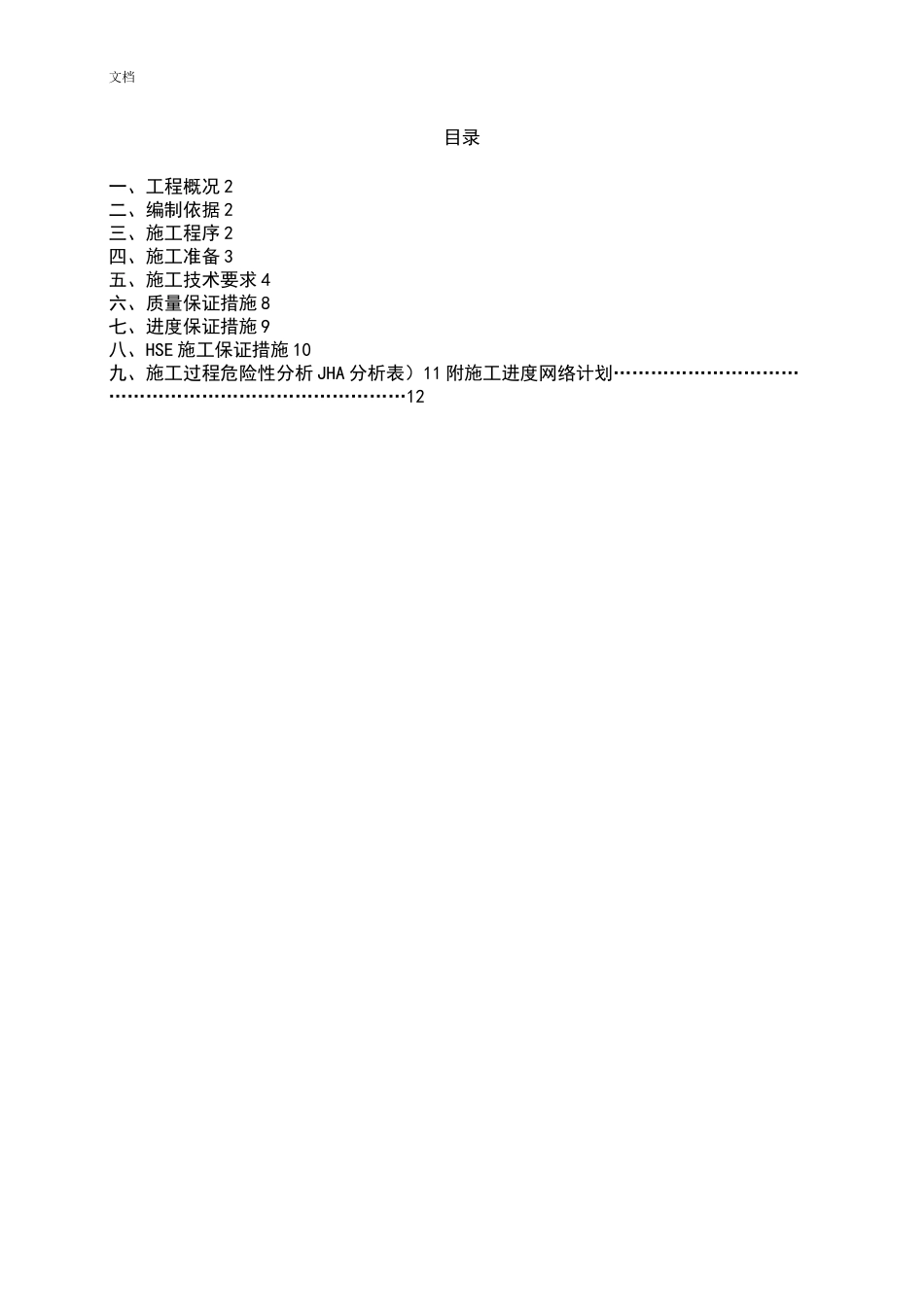

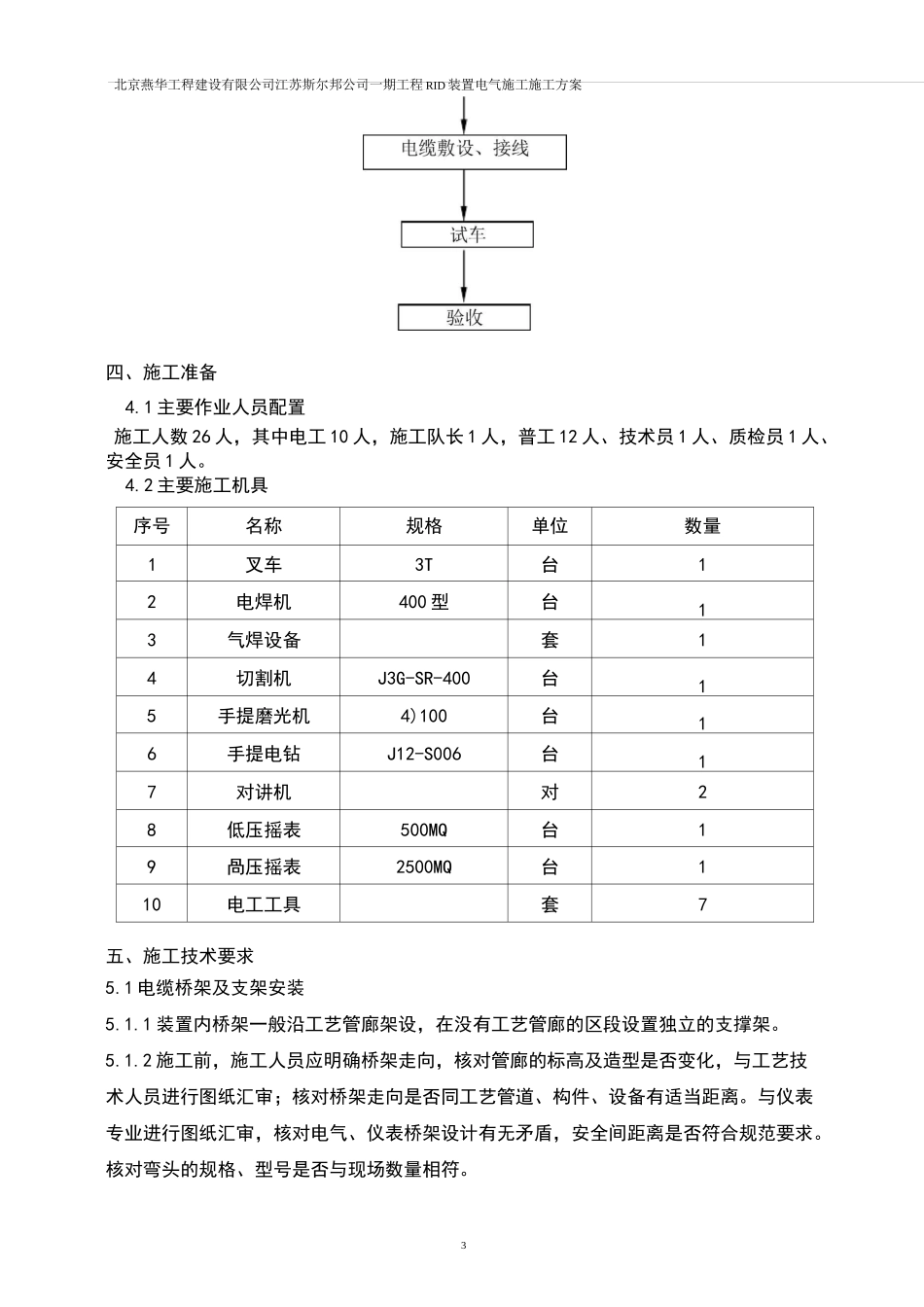

文档目录一、工程概况2二、编制依据2三、施工程序2四、施工准备3五、施工技术要求4六、质量保证措施8七、进度保证措施9八、HSE施工保证措施10九、施工过程危险性分析JHA分析表）11附施工进度网络计划……………………………………………………………………12北京燕华工稈建设有限公司江苏斯尔邦公司一期工程RID装置电气施工施工方案2北京燕华工稈建设有限公司江苏斯尔邦公司一期工程RID装置电气施工施工方案3四、施工准备4.1主要作业人员配置施工人数26人，其中电工10人，施工队长1人，普工12人、技术员1人、质检员1人、安全员1人。4.2主要施工机具序号名称规格单位数量1叉车3T台12电焊机400型台13气焊设备套14切割机J3G-SR-400台15手提磨光机4)100台16手提电钻J12-S006台17对讲机对28低压摇表500MQ台19咼压摇表2500MQ台110电工工具套7五、施工技术要求5.1电缆桥架及支架安装5.1.1装置内桥架一般沿工艺管廊架设，在没有工艺管廊的区段设置独立的支撑架。5.1.2施工前，施工人员应明确桥架走向，核对管廊的标高及造型是否变化，与工艺技术人员进行图纸汇审；核对桥架走向是否同工艺管道、构件、设备有适当距离。与仪表专业进行图纸汇审，核对电气、仪表桥架设计有无矛盾，安全间距离是否符合规范要求。核对弯头的规格、型号是否与现场数量相符。北京燕华工稈建设有限公司江苏斯尔邦公司一期工程RID装置电气施工施工方案45.1.3桥架到货后，应进行验收；核对桥架的规格、型号、数量是否与设计相符。检查桥架外表面有无变形；并且要对桥架及其附件进行预组装。如有不合适，及时与相关单位联系。5.1.4桥架之间的安装应采用螺栓连接，严禁焊接。5.1.5桥架接地应符合设计要求，桥架之间的连接处，应使用黄绿相间绝缘铜导线跨接连接。5.1.6桥架除要在进出装置及变配电所处接地外，每隔30米接地一次。5.1.7桥架安装后应用Z40X4角钢(L=30mm)从桥架两侧将其固定，防止风力等意外的损坏。5.1.8电缆桥架经共检合格后，才允许敷设电缆。5.1.9本装置采用双梯边镁铝合金大跨距桥架，支架间距为6米/个，如有塌腰情况发生，可适当增加支架密度。5.1.10桥架安装误差要求：标咼误差：W±10mm水平误差：V3%o垂直误差：V3%。对接错口：才3mm5.1.11桥架直线段每隔30米应预留20mm伸缩节，电缆桥架跨越建筑物伸缩缝时应设置沉降节。5.2现场配电箱、操作柱安装5.2.1配电箱、检修箱出库时，要认真核对型号、尺寸、内部元件，上、下出线口与管径是否符合设计要求，以免动力配管时出错。5.2.2悬挂式配电箱、检修动力箱的安装咼度、位置应符合设计要求，配电箱安装位置应便于操作和维护，配电箱备用出线口要有符合防爆要求的密封。5.2.3配电箱、检修箱接地应良好。5.2.4要保证相邻防爆操作柱整齐、安装间距均匀；操作按钮应动作灵活、可靠；防止电机无法启、停现象的发生。5.2.5操作按钮上的指示仪表应完好，并经校验合格才能使用。5.2.6成排安装的防爆操作柱应在一条直线上；操作柱上的设备位号、标识应清晰；操作柱安装位置应便于操作。5.3电气配管工程北京燕华工稈建设有限公司江苏斯尔邦公司一期工程RID装置电气施工施工方案55.3.1电气配管前，技术人员、班组长应与土建、安装等其它相关专业进行详细图纸汇审，了解现场管廊、水沟、地下管分布情况；了解电气配管的位置是否与现场的设备、工艺管道、钢结构等位置相重叠；以免施工后再修改，影响工期。5.3.2钢管连接部分采用螺纹连接，管端螺纹长度不应小于管接头长度的1/2，连接后的螺纹外露宜为2-3扣，螺纹的表面应光滑，无损坏。5.3.3钢管的接地与电缆沟内或桥架内的接地相连，使用软铜导线连接，钢管敷设后应抱卡固定跨接接地软铜导线。5.3.4暗配管连接处焊跨接地线时，必须刷沥青漆防腐；明配管的连接处应涂抹电力复合脂，以保证电气管路的接地可靠和防水。5.3.5钢管配完后应及时密封管口，防止进入杂物；给穿线工作带来困难。5.3.6电气配管质量要求：①管口无毛刺和尖角，管口安装护线帽或被做成喇叭口状。②电缆管弯制后，不应有裂缝和显著的凹瘪现象，其弯扁程度不宜大于管子外径的10%；电缆管的弯曲半径不应小于被穿入电缆的最小允许弯曲半径。③电缆管...
