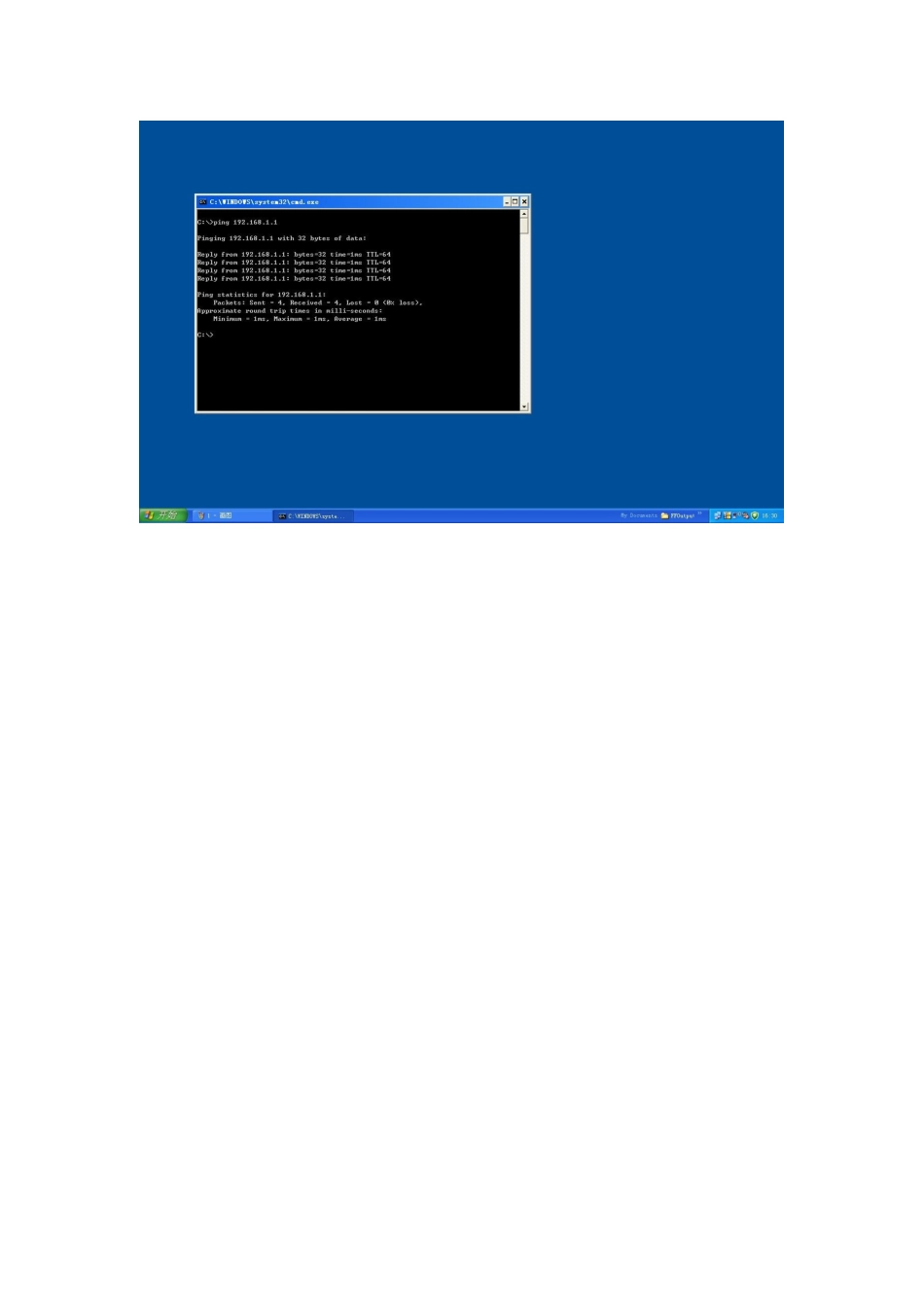

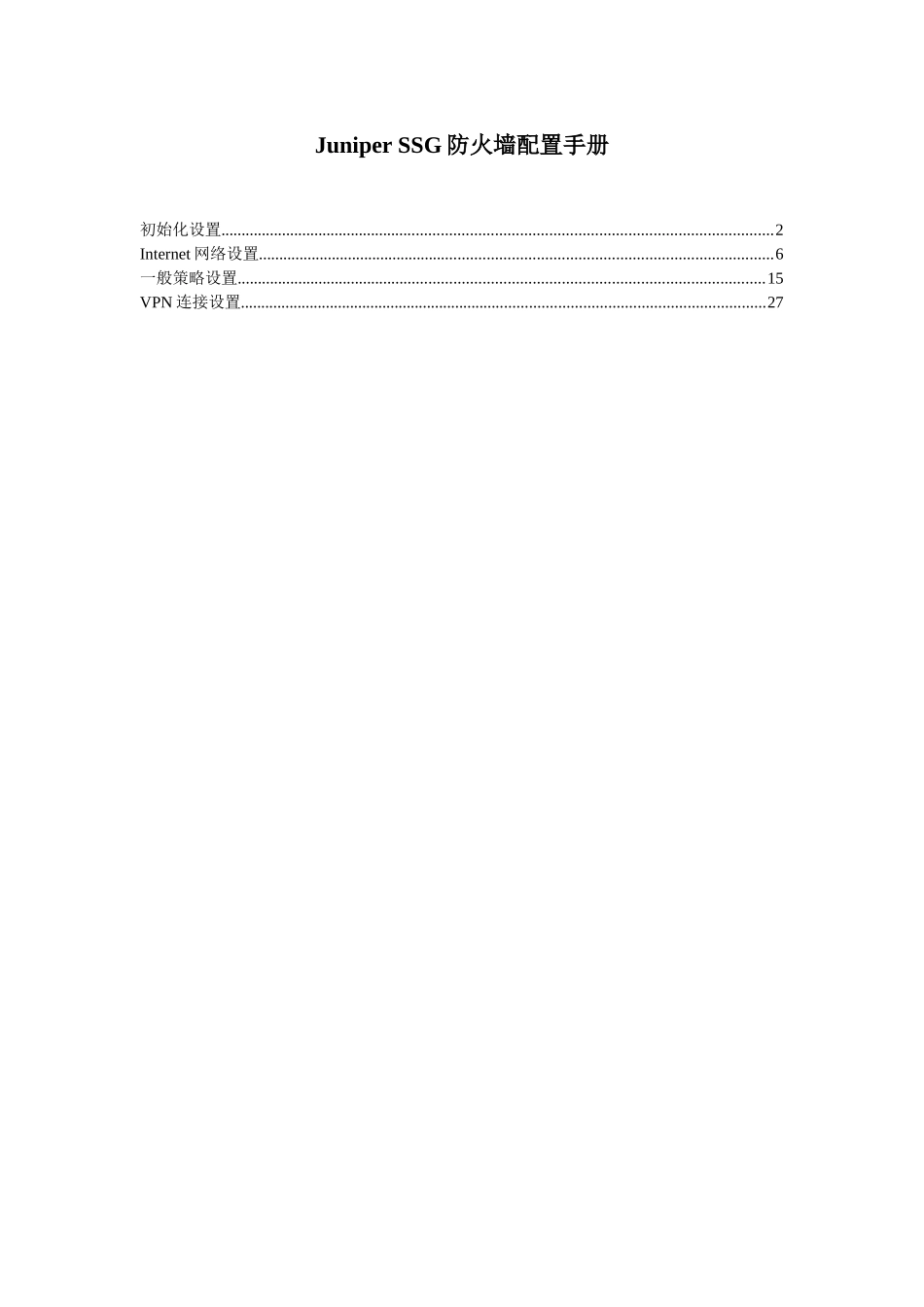

JuniperSSG防火墙配置手册初始化设置......................................................................................................................................2Internet网络设置.............................................................................................................................6一般策略设置................................................................................................................................15VPN连接设置................................................................................................................................27初始化设置1.将防火墙设备通电，连接网线从防火墙e0\2口连接到电脑网卡。2.电脑本地连接设置静态IP地址，IP地址192.168.1.2（在192.168.1.0/24都可以），子网掩码255.255.255.0，默认网关192.168.1.1，如下图：3.设置好IP地址后，测试连通，在命令行ping192.168.1.1，如下图：4.从IE浏览器登陆防火墙web页面，在地址栏输入192.168.1.1，如下图向导选择最下面No,skip——，然后点击下面的Next：5.在登录页面输入用户名，密码，初始均为netscreen，如下图：6.登陆到web管理页面，选择Configuration–Date/Time，然后点击中间右上角SyncClockWithClient选项，如下图：7.选择Interfaces–List，在页面中间点击bgroup0最右侧的Edit，如下图：8.此端口为Trust类型端口，建议IP设置选择StaticIP，IPAddress输入规划好的本地内网IP地址，如192.168.22.1/24，ManageIP192.168.22.1。之后勾选WebUI，Telnet，SSH，SNMP，SSL，Ping。如下图：Internet网络设置1.修改本地IP地址为本地内网IP地址，如下图：2.从IE浏览器打开防火墙web页面，输入用户名密码登陆，如下图：3.选择Interfaces–List，点击页面中ethernet0/0最右侧的Edit选项，如下图：4.此端口为Untrust类型端口，设置IP地址有以下三种方法：（根据ISP提供的网络服务类型选择）A．第一种设置IP地址是通过DHCP端获取IP地址，如下图：B．第二种设置IP地址的方法是通过PPPoE拨号连接获取IP，如下图，然后选择Createnewpppoesetting，在如下图输入本地ADSLpppoe拨号账号，PPPoEInstance输入名称，BoundtoInterface选择ethernet0/0，Username和Password输入ADSL账号密码，之后OK，如下图：PPPoE拨号设置完毕之后，点击Connect，如下图：回到Interface–List，可以看到此拨号连接的连接状态，如下图：ethernet0/0右侧PPPoE一栏有一个红叉，表示此连接已经设置但未连接成功，如连接成功会显示绿勾。C．第三种设置IP地址方法是设置固定IP地址，如下图：选择StaticIP，输入IP地址和ManageIP：10.10.10.1/30，勾选WebUI，Telnet，SSH，然后点OK。设置之后显示如下图：设置静态IP地址之后，需要设置一个路由下一跳才能正常使用，选择Routing–Destination，点击右上角New，如下图：IPAddress/Newmask设置0.0.0.0/0，NextHop选择Gateway，Interface选择ethernet0/0，GatewayIPAddress输入ISP网关地址，此处例如为：10.10.10.2，如下图：设置完路由如下图：5.设置DNS服务器（如果是DHCP或PPPoE可能无需设置此项），选择Network–DNS–Host，在如下图可以输入主机名称和DNS服务器地址。6.设置本地内网DHCP功能，选择Network–DHCP，如下图：点击bgroup0右侧的Edit7．选择DHCPServer，其他默认即可，如下图：8．设置之后显示如下图，还未分配地址池，9．再选择Network–DHCP，点击Address，出现如下图，输入分配地址池：10．设置完成之后如下图：一般策略设置1．首先可以指定IP地址，根据IP地址作策略，选择Policy–PolicyElements–Addresses–List，然后在中间页面选择Trust，然后点击New，如下图：2．在AddressName为指定IP地址设置识别名称，然后在下面输入具体IP，如下图：3．设置之后如下图：4．再设置一个指定IP地址，如下图：5．设置之后两个都可以显示出来，如下图：6．设置多个指定IP组，选择Policy–PolicyElements–Addresses–Groups，如下图：中间页面的Zone选择Trust，点击右侧的New。7．为此IP...
