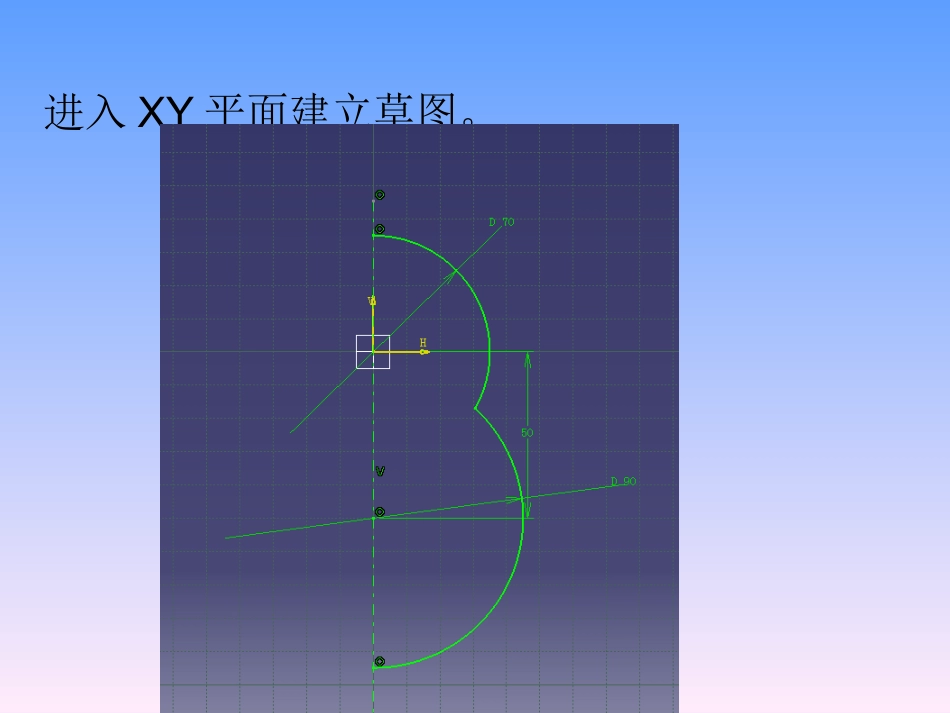

进入曲面设计，曲面设计是最常用的设计模块，形状---到创成式外形设计。实例三进入XY平面建立草图。旋转360度。倒角R=12建平面XY平面偏移30mm在此平面画眼睛如下。用投影命令，沿某一方向，方向Z轴，投影到曲面上。再次进入新建平面草图。用上面的方法，把草图投影到曲面上，使用命令把刚刚投影到曲面上的曲线对称到另一侧。点分割命令用投影到曲面上的曲线把曲面主体分割，点击保留两侧。用此方法分割4次，并用右键属性曲面颜色。用相同的方法把肚皮变白。尺寸自己控制。创建平移平面到ZX平面2MM，嘴的位置。点击进入草图。使用对称命令，画出整个嘴，创建平面。草图顶点和XY平面。进入平面画草图。做直线坐标中心到草图另一顶点。点击扫掠命令。使用简单圆角命令倒角为R3。下一步进入XY平面画手臂，如图感觉不好看可以自己调整尺寸。用直线连接两顶点，创建点为直线中点。在找出草图中小半圆的中心点。点XY平面进入新草图，用样条线将两点连接中间加一过渡点。新建平面，进入平面草图，画图。用中心点将草图分割为两条曲线。保留两侧。使用扫掠命令如图。先用对称命令，再用倒角命令R等于3。下一步做脚，创建平面，ZX平面向下偏移93MM。进入平面草图。使用旋转命令，再创建平面用已偏移93MM的平面在偏移8MM。用分割命令把旋转出的曲面用新建平面割出曲面下面。再用填充命令。点击新建平面进入草图，如图。用拉伸命令拉伸草图，使用分割命令，让它把脚主体分割下去。隐藏身体如图。进入偏移为93的平面画草图。点击边界命令如图。最后点命令注意相切把脚接合后，镜相，倒角。隐藏，点，线面后，改颜色，画出五个草图如图。使用命令多截面，两次，如图。
