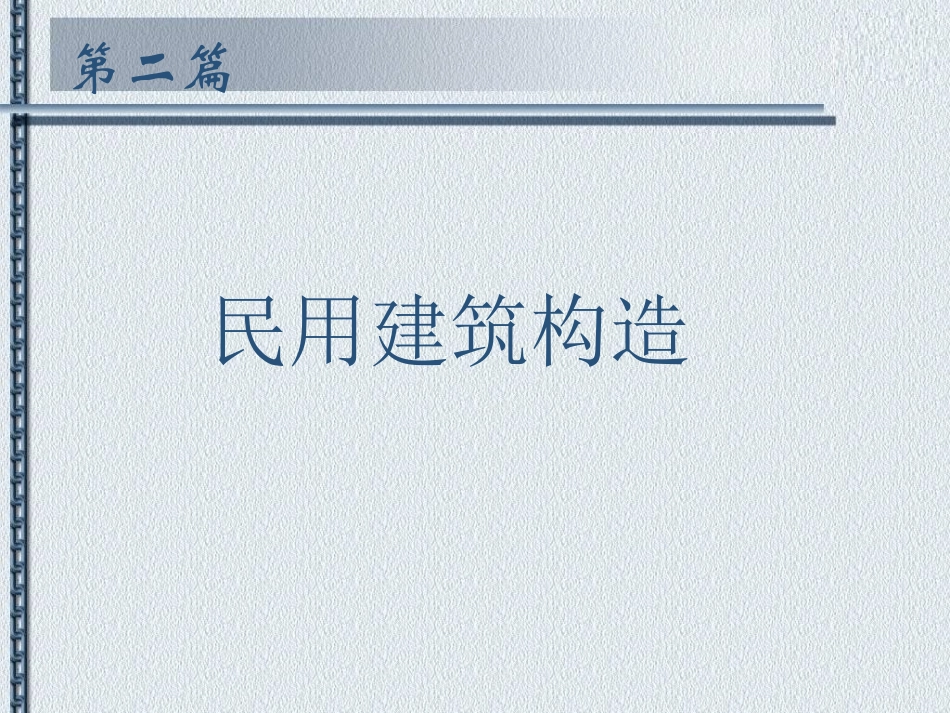

房屋建筑学房屋建筑学主讲：孟宏睿第二篇民用建筑构造第八章楼地层第一节概述一、楼板层的作用沿水平方向分隔上下空间的结构构件，承受并传递垂直荷载和水平荷载；具有隔声、防火、防水等能力；为埋设设备管线提供空间。第八章楼地层二、楼板层的组成1.面层：具有保护楼板层、分布荷载和各种绝缘、美观作用。2.结构层：承受楼板层上的荷载，并传给墙柱；支承墙身，增加建筑物的整体刚度。3.顶棚层：主要保护楼板、安装灯具、遮掩各种水平管线设备及装修室内。4.附加层：又称功能层，隔声、防水、隔热、保温、垫层等作用。第一节概述三、楼板层的设计要求1．坚固：具有足够的强度和刚度。2．防火：根据防火等级，选择防火措施。3．防潮、防水、防腐蚀能力等．4.隔声：传声途径：空气传声、固体传声。措施：弹性面层；浮筑楼板；吊天棚。5．便于管线铺设6．经济：满足使用功能的前提下，合理选用结构形式和构造方案四、楼板的类型1.木楼板2.砖拱楼板3.钢筋混凝土楼板4.钢衬板组合楼板第二节钢筋混凝土楼板构造一、现浇整体式钢筋混凝土楼板整体性好，刚度大，利于抗震，梁板布置灵活，能适应各种不规则形状。但模板耗用量大，施工速度慢。1．板式楼板1）特点：板底平整、美观，施工方便，适用小跨度房间。如：走廊、贮藏间、卫生间、厨房。2）类型：①单向板：L1/L2>3时，板荷载沿单向传递②双向板：L1/L2<2（1-1.5）时，板荷载沿双向传递适宜：L：3-4m，Δh：70mm。第二节钢筋混凝土楼板构造2.梁板式楼板1）组成：由板+梁（主梁、次梁）组成。2）构造：主梁：沿短向布置。L1：5-8mh1=（1/8-1/12）L1，b1=（1/2-1/3）h1次梁：垂直主梁布置：L2:4-6m，h2=（1/12-1/16）L2，b2=（1/2-1/3）h2板：单向板时：（1/30-1/35）L短。60-80mm双向板时：（1/35-1/40）L短。80-160mm主、次梁在墙或柱上的搭接尺寸≮240mm平面尺寸较大，接近方形—井式楼板3.密肋楼板4.无梁楼板单向板双向板无梁楼板第二节钢筋混凝土楼板构造二、预制装配式钢筋混凝土楼板采用在工厂预制，现场安装的施工方式，节约模板，加快施工进度，便于建筑工业化，但整体性差。1．类型：施工方式不同：分预应力和非预应力预应力:节省钢材和砼,刚度大,自重轻,造价低,应用较多。构造形式和受力特点不同，类型有：实心平板：L≤2.4m，厚50∽80mm，宽600∽900mm多用于过道、小开间房间的楼板、搁板、盖板等。空心板：方孔、椭圆孔、圆孔槽形板：梁板合一构件，L=3.0∽7.2m，宽600∽1200mm，板厚25∽30mm，肋高120∽300mm。两端端肋封闭，当L=6m时，中部每隔500∽700mm处增加横肋一道。预应力楼板类型第二节钢筋混凝土楼板构造2.预制楼板的结构布置1）结构布置：尽量减少板的类型、规格，避免空心板三边支承。2）板的搁置：梁上≥60mm；在墙上≥80mm；梁或墙上坐浆，厚20mm。3）板缝构造：侧缝及板缝差处理：端缝：抗震地区端部钢筋需焊接。三、装配整体式钢筋混凝土楼板1.钢衬板组合楼板2.叠合楼板四、楼板层的细部构造（一）楼板与隔墙：采用轻质隔墙，位置要有利于楼板受力。第二节钢筋混凝土楼板构造（二）楼板层防水楼面排水：1∽1.5%的坡度，地面低20∽30mm或设门槛第二节钢筋混凝土楼板构造防水处理：楼板以现浇为佳，设防水层穿楼板立管第二节钢筋混凝土楼板构造淋水墙面第二节钢筋混凝土楼板构造钢衬板组合楼板叠合楼板第三节地坪与地面构造一、地坪构造地坪是指建筑物底层与土壤相接触的结构构件，承受荷载并传递给地基。地坪由面层和基层组成，基层为结构层，必要时加设垫层和附加层。图7-34面层称为地面，是地坪最上部分。垫层：结构层与地基之间的找平或填充层，主要起加强地基、帮助结构层传递荷载的作用，用灰土、碎石等结构层：地坪承重和传力部分，C10混凝土，80∽100厚。附加层：结合层、保温层、防水层、埋管线层等。第三节地坪与地面构造二、地面构造楼层面层和地坪面层称为地面。（一）对地面的要求足够的坚固性良好的保温性一定的弹性防水、防火、耐燃、耐腐蚀等第三节地坪与地面构造（二）地面的类型：整体类、镶铺类、粘贴类、涂料类等4种地面（三）地面构造1、整体类地面水泥砂浆地面：简单、坚固、防潮...
