AH1调高说明书(130710)VIP免费

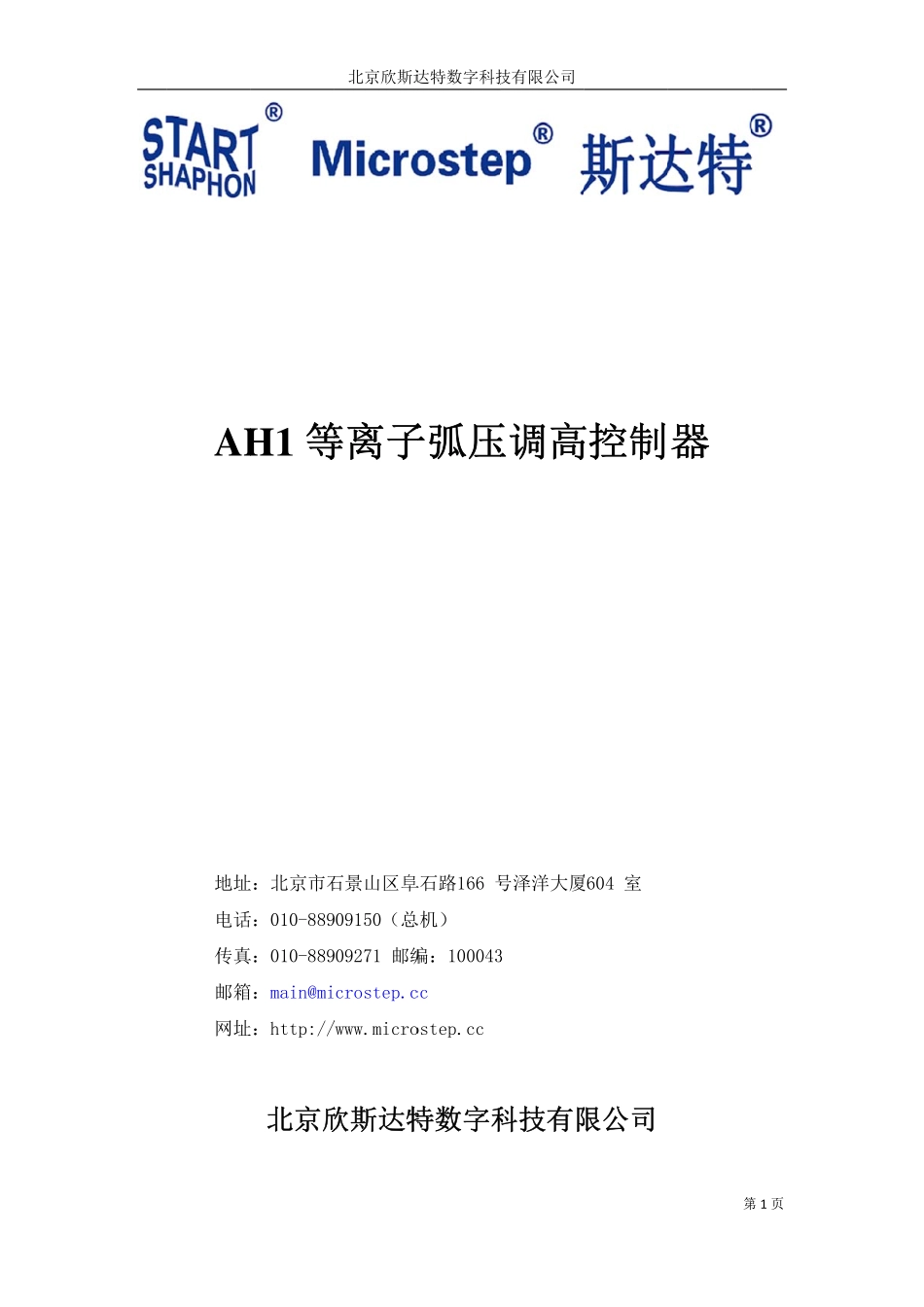

AH1调高说明书(130710)_第1页
1/28
AH1调高说明书(130710)_第2页
2/28

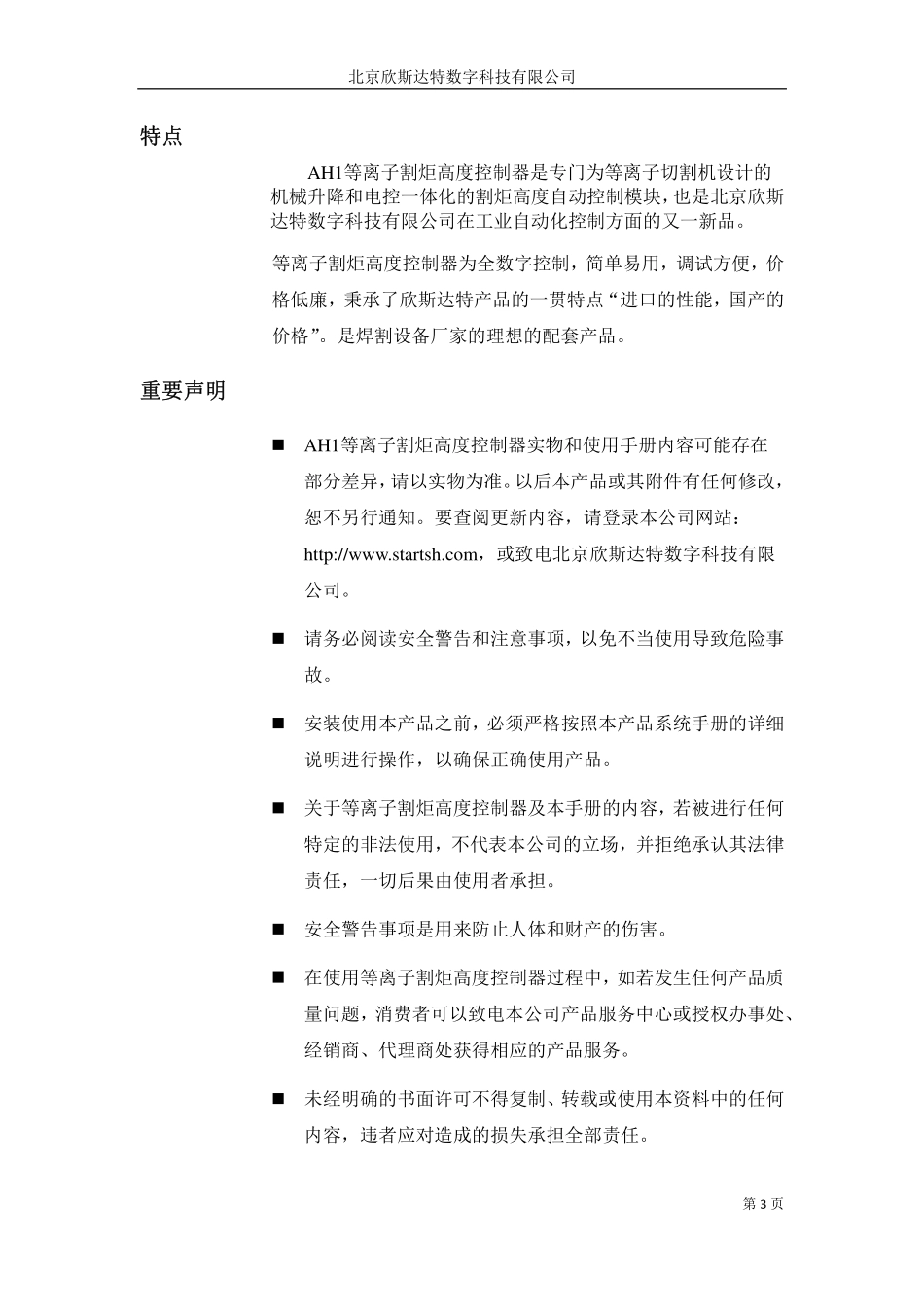

AH1调高说明书(130710)_第3页
3/28
AH地址电话传真邮箱网址H1等址:北京市石话:010-889真:010-889箱:main@mi址:http://北京欣北京欣斯达等离子石景山区阜909150(总909271邮编crostep.c/www.micro欣斯达特达特数字科技子弧压阜石路166号总机)编:100043ccostep.cc特数字科技有限公司压调高号泽洋大厦3科技有限高控制厦604室限公司第器第1页北京欣斯达特数字科技有限公司第2页工作范围及原理AH1等离子弧压调高控制器主要是利用等离子电源的恒流特性。通过弧压调高控制器检测等离子电源的弧压来控制切割过程中割炬高度的变化,从而实现对高度的控制。主要应用于恒流特性的等离子切割机高度控制。技术指标电源要求:DC24V1A电压最大波动10%适用电机:两相混合式步进电机AHa-L1电机电流输出范围0.6-4.5A(可调)AHa-S1电机电流输出范围0.4-1.7A电机电源:DC24~40V4A10%(AHa-L1)、DC242A10%(AHa-S1)手动调整范围:0~100mm自动调高控制范围:3~30mm自动调高调整速度:3000mm/分(30°坡)控制精度:±0.5mm盒体尺寸:工作环境温度:-10~50℃重量:检测系统:等离子弧压分压板,分压比50:1北京欣斯达特数字科技有限公司第3页特点AH1等离子割炬高度控制器是专门为等离子切割机设计的机械升降和电控一体化的割炬高度自动控制模块,也是北京欣斯达特数字科技有限公司在工业自动化控制方面的又一新品。等离子割炬高度控制器为全数字控制,简单易用,调试方便,价格低廉,秉承了欣斯达特产品的一贯特点“进口的性能,国产的价格”。是焊割设备厂家的理想的配套产品。重要声明AH1等离子割炬高度控制器实物和使用手册内容可能存在部分差异,请以实物为准。以后本产品或其附件有任何修改,恕不另行通知。要查阅更新内容,请登录本公司网站:http://www.startsh.com,或致电北京欣斯达特数字科技有限公司。请务必阅读安全警告和注意事项,以免不当使用导致危险事故。安装使用本产品之前,必须严格按照本产品系统手册的详细说明进行操作,以确保正确使用产品。关于等离子割炬高度控制器及本手册的内容,若被进行任何特定的非法使用,不代表本公司的立场,并拒绝承认其法律责任,一切后果由使用者承担。安全警告事项是用来防止人体和财产的伤害。在使用等离子割炬高度控制器过程中,如若发生任何产品质量问题,消费者可以致电本公司产品服务中心或授权办事处、经销商、代理商处获得相应的产品服务。未经明确的书面许可不得复制、转载或使用本资料中的任何内容,违者应对造成的损失承担全部责任。北京欣斯达特数字科技有限公司第4页警告为了安全操作本产品,并达到产品的设计控制精度,避免对其有所损坏,需仔细阅读下述说警告并严格遵守。安装人员须是相关行业或有相关经验的技术人员。安装前必须详细阅读本说明书。确认所选电源与其要求的规格相符。严禁在通电的状态下安装或插、拔插头。安装位置尽可能远离热源。控制器外壳必须良好接地,以防触电或影响控制器工作。控制器与切割机数控系统的通信连接线必须使用屏蔽电缆线,电缆屏蔽层必须可靠接地,以减少电磁干扰。被切割钢板必须良好接地,并保持与控制器外壳的良好连接,以保证高度控制的准确性。注意:控制器外壳和被切割钢板没有良好的接地,高度控制将无法正常工作。请小心搬运,请勿强烈碰撞、震动,以免破坏本产品。请勿擅自拆开割炬高度控制器或更改其内部结构,以防止事故或故障发生。!北京欣斯达特数字科技有限公司第5页快速使用说明:1、线路连接公共地弧压信号注:1、反馈到数控系统的“起弧成功”信号,即可由高度控制器提供,也可直接由等离子电源提供,选择其一即可;2、系统至高度控制器的信号线必须使用线径不小于0.3的多股屏蔽电缆,高度控制器至升降体的电机信号线,线径须按电机型号选择。2、设定基当前弧压显1)查看一般看定入如通过界的值,2)测定基本参数(AHa-显示区域设定看初次使用调节设定般推荐值为定位高度是如图所示菜界面、参数切按下定位定切割高度北京欣斯达-L1)定弧压显示区域当前状态的基本参数弧压,根据为5,之后手是否适合切割菜单:切换旋钮切位测试按钮退度弧压值达特数...
