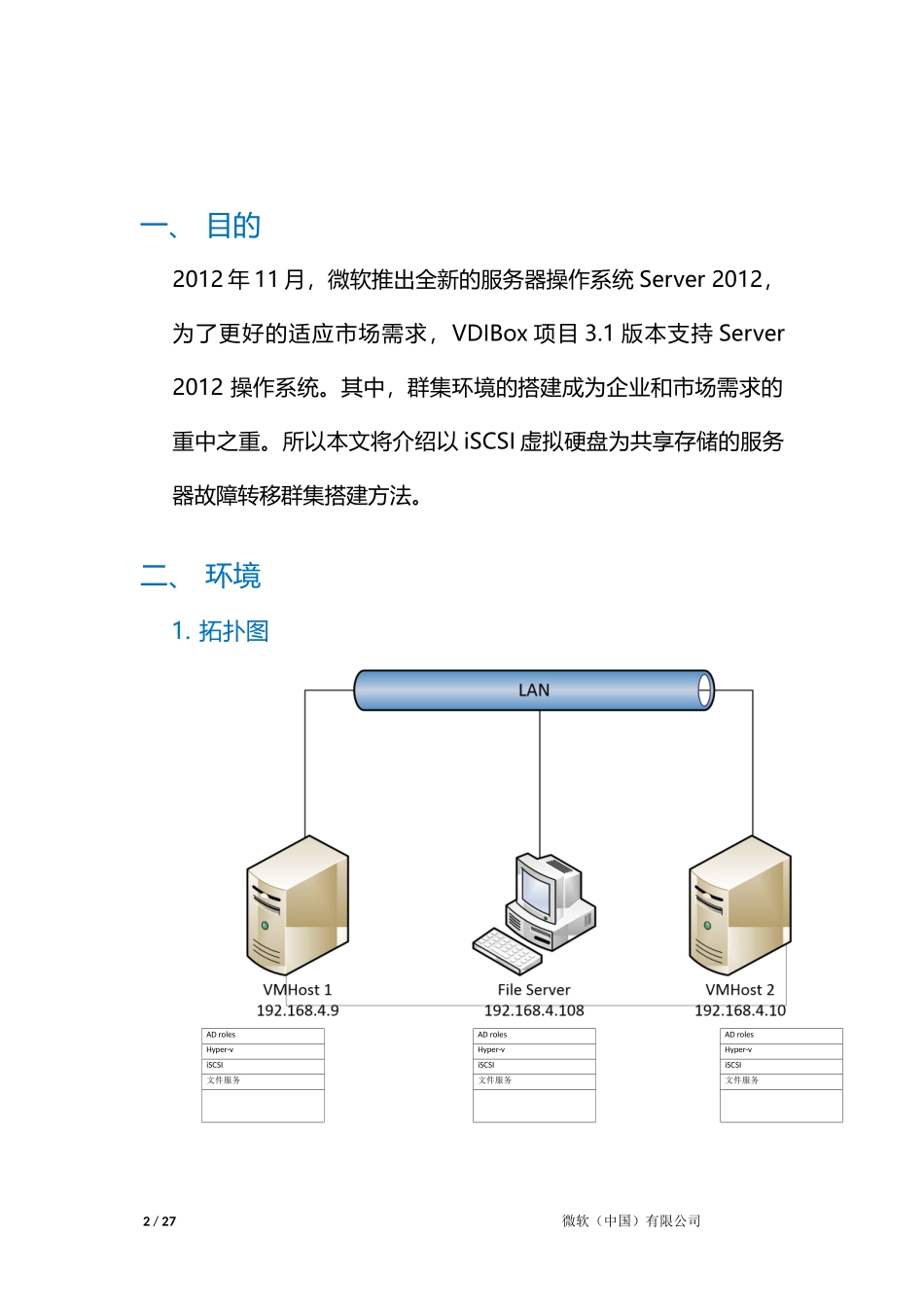

WindowsServer2012故障转移群集搭建指导手册版本号提交日期撰稿人审核人1.02013-01-07吴维1/27微软（中国）有限公司一、目的2012年11月，微软推出全新的服务器操作系统Server2012，为了更好的适应市场需求，VDIBox项目3.1版本支持Server2012操作系统。其中，群集环境的搭建成为企业和市场需求的重中之重。所以本文将介绍以iSCSI虚拟硬盘为共享存储的服务器故障转移群集搭建方法。二、环境1.拓扑图ADrolesADrolesADrolesHyper-vHyper-vHyper-viSCSIiSCSIiSCSI文件服务文件服务文件服务2/27微软（中国）有限公司2.硬件需求测试环境群集节点配置PhysicalServer数目拓扑环境2台服务器角色群集节点服务器型号联想万全R350G7CPU数目8*2CPU型号E56202.40GHz硬盘SATA（RAID0）RAID信息RAID0内存24GB/40GBOSWindowsServer2012R2DataCenter网卡型号千兆以太网网卡数目2*2虚拟机配置虚拟机角色ADCPU2核VCPU内存1G硬盘127G测试环境文件存储PCPhysicalServer数目拓扑环境1台服务器角色共享文件存储服务器服务器型号戴尔optiolex780CPU数目4CPU型号Q84002.66GHz硬盘460GRAID卡信息无RAID内存4GOSWindowsServer2012DataCenter3/27微软（中国）有限公司网卡型号百兆以太网网卡数目1终端数目无3.网络环境交换机千兆以太网交换机数量1Vlan1带宽千兆到服务器，千兆到桌面4.软件环境所有物理机和虚拟机操作系统为WindowsServer2012DataCenterGUIx64版本三、搭建过程1.首先在Vmhost1和Vmhost2上，安装故障转移群集功能，安装方式如下：①.点击系统左下角服务器管理器，将弹出服务器管理器仪表盘4/27微软（中国）有限公司②.点击上图中“2添加角色和功能”，将弹出添加角色和功能向导，请在此页面点击“下一步”③.在安装类型界面，选择“基于角色或基于功能的安装”，点击“下一步”④.在服务器选择界面，选择当前物理机，点击“下一步”5/27微软（中国）有限公司⑤.在服务器角色界面，勾选“文件和存储服务”，确保其中的文件服务器和iscsi目标服务器两项被勾选，如下图。由于2012向导将角色和功能放在一起，虽然“文件和存储服务”与故障群集转移功能不相关，但跟故障群集的共享存储相关，故在此统一完成，不在之后重复赘述6/27微软（中国）有限公司⑥.在选择功能界面勾选“故障转移群集”，完成后点击下一步⑦.确认后，点击安装完成安装过程，之后可能进行重新启动等操作。这样就可以找到两个所需的功能，一个是iSCSI，7/27微软（中国）有限公司转移群集的两台服务器vmhost1和vmhost2上的硬盘无法作为共享存储，且没有可移动存储设备，故使用iSCSI将另一台PC（FileServer）的硬盘虚拟化，作为共享存储使用。2.下面将FileServer中的磁盘虚拟化，以用作共享存储：①.在FileServer服务器上打开服务器管理器仪表盘，点选刚安装好的“文件和存储服务”，如下图8/27微软（中国）有限公司上重复安装。由于环境所限，故障vmhost2上述过程，在.⑧一个是故障转移群集服务，如下图②.选择左边栏的iSCSI，右侧将变成iSCSI虚拟磁盘③.在此界面右上角的“任务”下拉列表里，点击新建虚拟磁盘，将弹出新建iSCSI虚拟磁盘向导，如下两图。在iSCSI虚拟硬盘位置上，选择此文件服务器（FS）。下方选择硬盘（以D盘为例）。完成选择后点击下一步9/27微软（中国）有限公司④.在虚拟磁盘名称界面，为虚拟磁盘其名，之后点击“下一步”10/27微创软件股份有限公司解决方案北京中心010-5759200⑤.在虚拟硬盘大小界面，系统会给出你所选择的磁盘上剩余的可用空间，请键入你希望的共享存储的大小。注：由于此环境正在使用，已经存在200G的共享存储，所以截图中的大小仅作演示，另需要留1-2G作为仲裁盘，请不要把剩余可用空间全部使用⑥.在iSCSI目标界面点击选择“新建iSCSI目标”，之后点击“下一步”11/27微创软件股份有限公司解决方案北京中心010-5759200⑦.在目标名称和访问界面，输入名称，之后点击“下一步”12/27微创软件股份有限公司解决方案北京中心010-5759200⑧.在访问服务器界面，点击“添加”，将弹出添加发起程序ID界面，选择最下方的“输入选定类型的值”将下拉表变更到IP，键入vmhost1的IP地址。点击“确定”。Vmhos...
