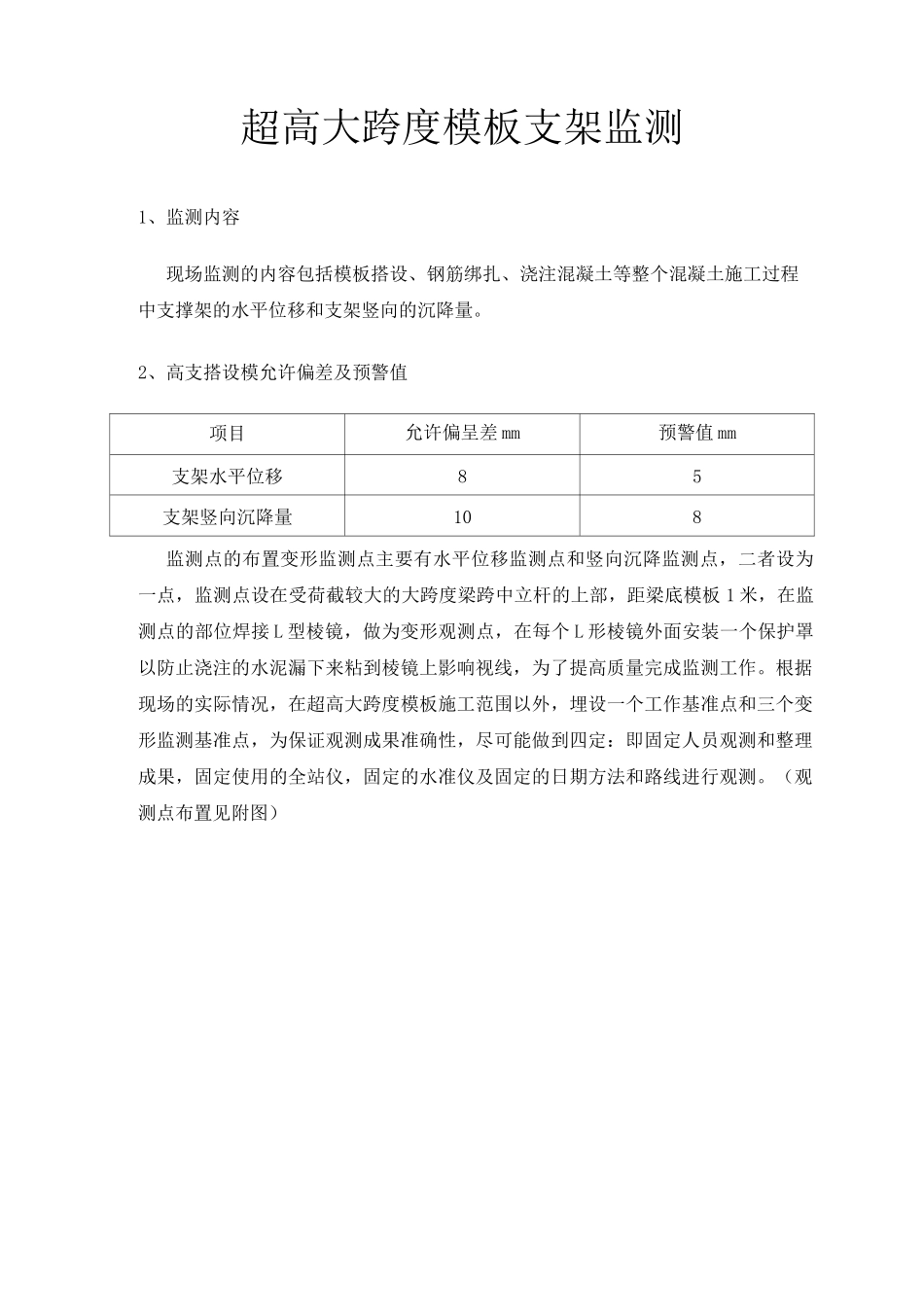

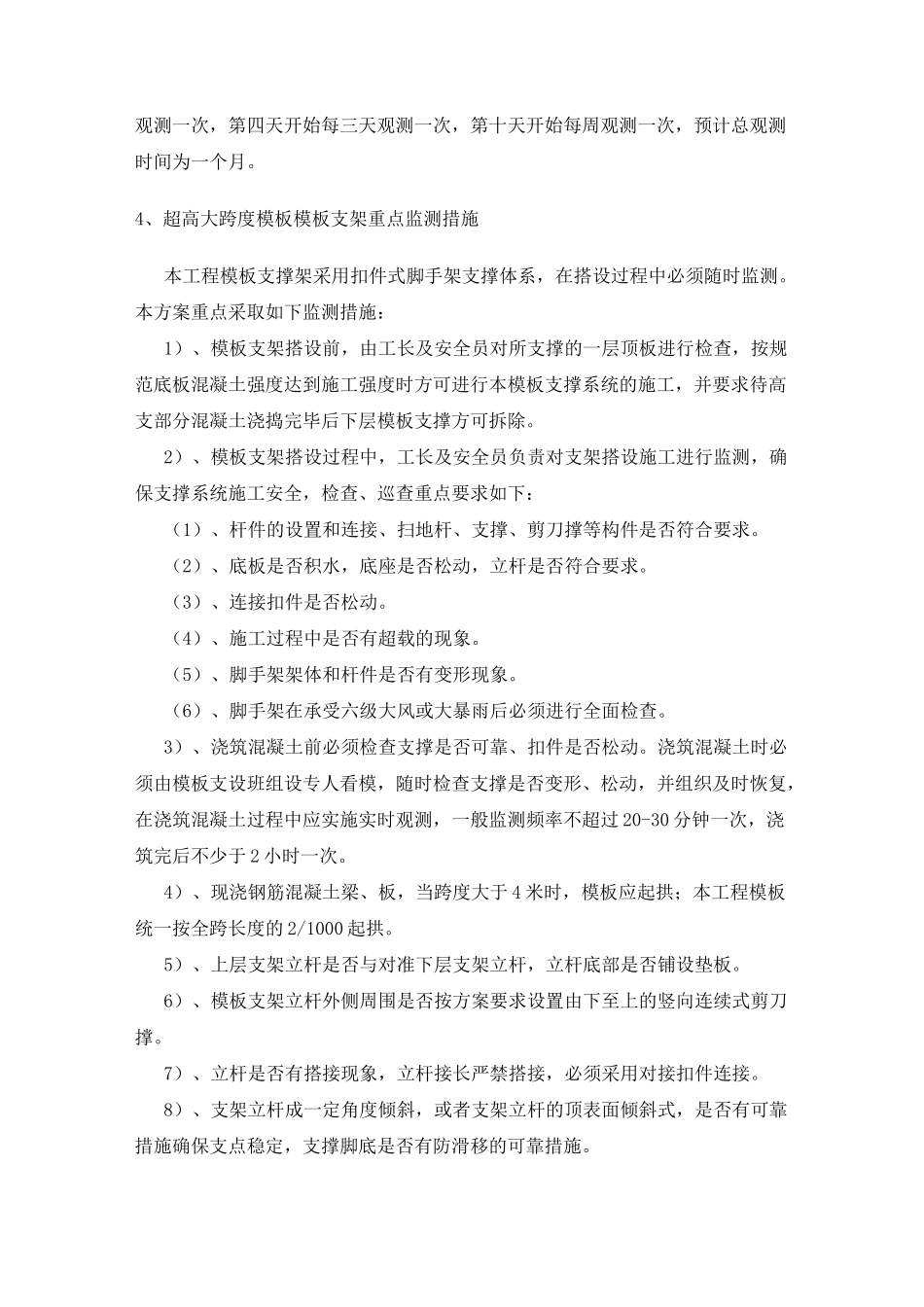

超高大跨度模板支架监测1、监测内容现场监测的内容包括模板搭设、钢筋绑扎、浇注混凝土等整个混凝土施工过程中支撑架的水平位移和支架竖向的沉降量。2、高支搭设模允许偏差及预警值项目允许偏呈差mm预警值mm支架水平位移85支架竖向沉降量108监测点的布置变形监测点主要有水平位移监测点和竖向沉降监测点,二者设为一点,监测点设在受荷截较大的大跨度梁跨中立杆的上部,距梁底模板1米,在监测点的部位焊接L型棱镜,做为变形观测点,在每个L形棱镜外面安装一个保护罩以防止浇注的水泥漏下来粘到棱镜上影响视线,为了提高质量完成监测工作。根据现场的实际情况,在超高大跨度模板施工范围以外,埋设一个工作基准点和三个变形监测基准点,为保证观测成果准确性,尽可能做到四定:即固定人员观测和整理成果,固定使用的全站仪,固定的水准仪及固定的日期方法和路线进行观测。(观测点布置见附图)3、监测时间混凝土浇注前观测二次,浇注时每隔30分钟观测一次,浇注完后前三天每天观测一次,第四天开始每三天观测一次,第十天开始每周观测一次,预计总观测时间为一个月。4、超高大跨度模板模板支架重点监测措施本工程模板支撑架采用扣件式脚手架支撑体系,在搭设过程中必须随时监测。本方案重点采取如下监测措施:1)、模板支架搭设前,由工长及安全员对所支撑的一层顶板进行检查,按规范底板混凝土强度达到施工强度时方可进行本模板支撑系统的施工,并要求待高支部分混凝土浇捣完毕后下层模板支撑方可拆除。2)、模板支架搭设过程中,工长及安全员负责对支架搭设施工进行监测,确保支撑系统施工安全,检查、巡查重点要求如下:(1)、杆件的设置和连接、扫地杆、支撑、剪刀撑等构件是否符合要求。(2)、底板是否积水,底座是否松动,立杆是否符合要求。(3)、连接扣件是否松动。(4)、施工过程中是否有超载的现象。(5)、脚手架架体和杆件是否有变形现象。(6)、脚手架在承受六级大风或大暴雨后必须进行全面检查。3)、浇筑混凝土前必须检查支撑是否可靠、扣件是否松动。浇筑混凝土时必须由模板支设班组设专人看模,随时检查支撑是否变形、松动,并组织及时恢复,在浇筑混凝土过程中应实施实时观测,一般监测频率不超过20-30分钟一次,浇筑完后不少于2小时一次。4)、现浇钢筋混凝土梁、板,当跨度大于4米时,模板应起拱;本工程模板统一按全跨长度的2/1000起拱。5)、上层支架立杆是否与对准下层支架立杆,立杆底部是否铺设垫板。6)、模板支架立杆外侧周围是否按方案要求设置由下至上的竖向连续式剪刀撑。7)、立杆是否有搭接现象,立杆接长严禁搭接,必须采用对接扣件连接。8)、支架立杆成一定角度倾斜,或者支架立杆的顶表面倾斜式,是否有可靠措施确保支点稳定,支撑脚底是否有防滑移的可靠措施。9)、立杆接长严禁搭接,必须采用对接扣件连接,相邻两立杆的对接接头不得在同步内,且对接接头沿竖向错开的距离不宜小于500,各接头中心距主节点不宜大于步距的1/3。10)、在浇捣梁板混凝土之前,必须由项目部组织对高支架进行全面检查,合格后方可进行浇筑,并且在混凝土浇筑过程中,项目技术负责人、质安员、施工员必须随时对高支架进行观测。12)、因高支架直接支撑在一层顶板上,故在高支架模板支撑架施工完毕至拆除超高大跨度模板架前,严禁拆除顶板的模板支撑,待超高大跨度模板架拆除完毕后方可拆除超高大跨度模板区一层的模板支撑;超高大跨度模板架的拆除按现场留置的同养试块达到拆除要求强度时,方可拆架。5、超高大跨度模板模板支架搭设时监测措施1)、安装前应在楼面或地面弹出支撑架纵、横方向位置线,并进行抄平。本工程高支架基础直接落在一层顶板,二层看台面上。2)、支撑架的组装要求和顺序可参考外脚手架搭设中相应的规定。3)、顶托处应采取措施防止被砂浆、水泥浆等污物填塞螺纹。4)、满堂脚手架顶部施工操作层应满铺脚手板,并采取可靠连接方式与支撑架横梁固定。5)、搭设用的钢管规格、间距、扣件应符合设计要求,每根立杆底部应设置垫板或者垫木。6)、立杆底部的垫板应有足够的强度和支承面积,且应中心承载。7)、模板及其支架在安装过程中,必须...
