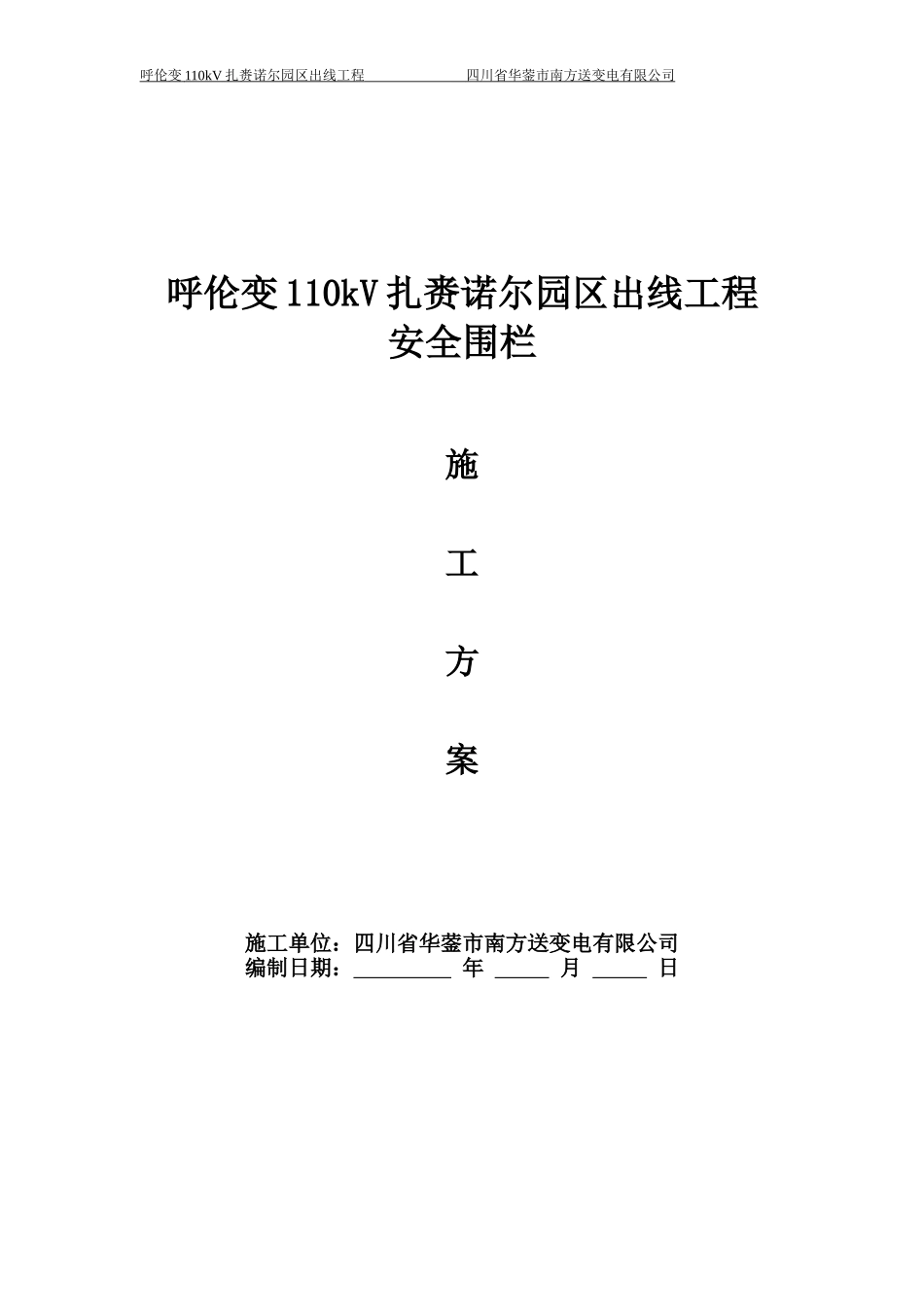

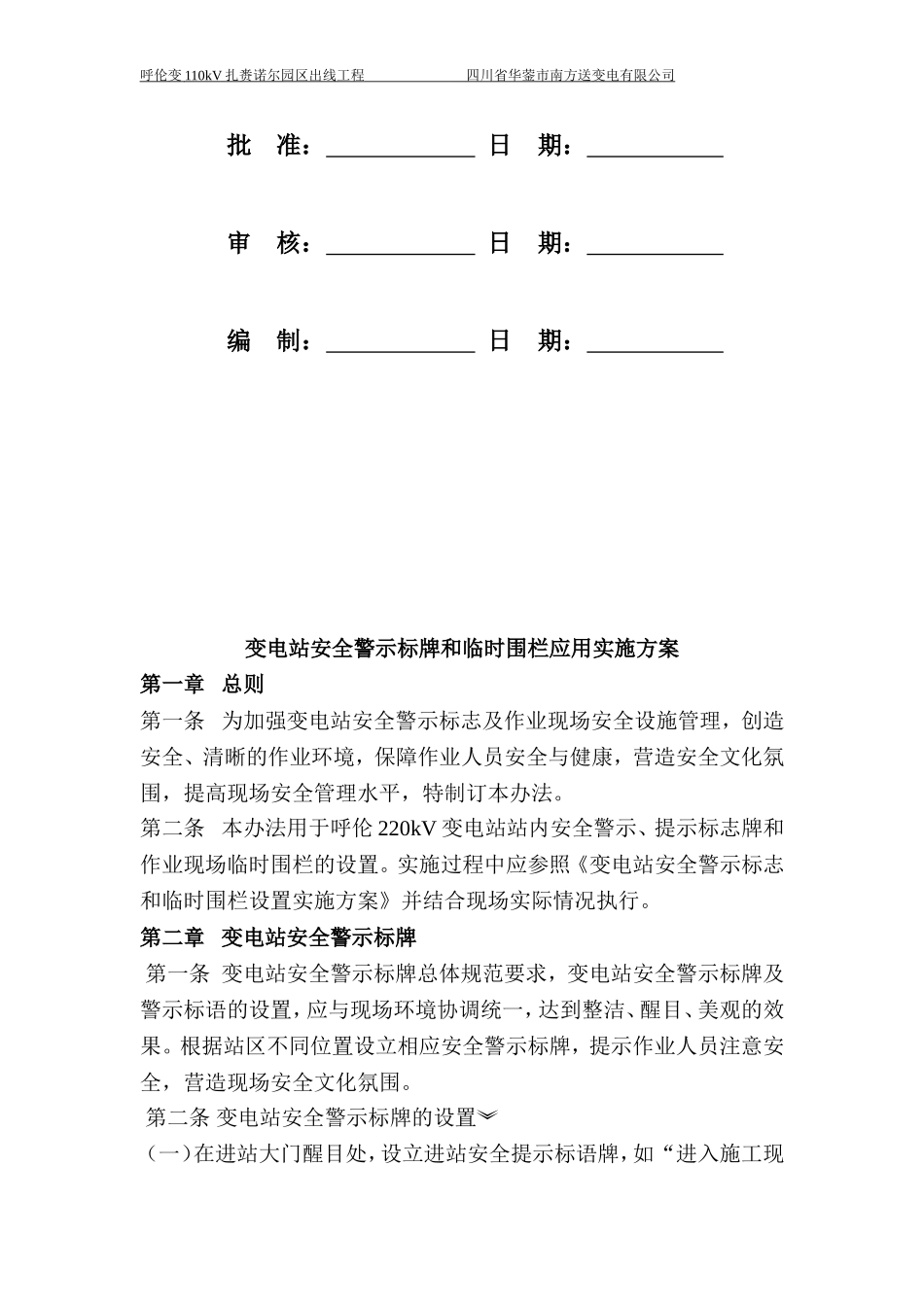

呼伦变110kV扎赉诺尔园区出线工程四川省华蓥市南方送变电有限公司呼伦变110kV扎赉诺尔园区出线工程安全围栏施工方案施工单位：四川省华蓥市南方送变电有限公司编制日期：年月日呼伦变110kV扎赉诺尔园区出线工程四川省华蓥市南方送变电有限公司批准：日期：审核：日期：编制：日期：变电站安全警示标牌和临时围栏应用实施方案第一章总则第一条为加强变电站安全警示标志及作业现场安全设施管理，创造安全、清晰的作业环境，保障作业人员安全与健康，营造安全文化氛围，提高现场安全管理水平，特制订本办法。第二条本办法用于呼伦220kV变电站站内安全警示、提示标志牌和作业现场临时围栏的设置。实施过程中应参照《变电站安全警示标志和临时围栏设置实施方案》并结合现场实际情况执行。第二章变电站安全警示标牌第一条变电站安全警示标牌总体规范要求，变电站安全警示标牌及警示标语的设置，应与现场环境协调统一，达到整洁、醒目、美观的效果。根据站区不同位置设立相应安全警示标牌，提示作业人员注意安全，营造现场安全文化氛围。第二条变电站安全警示标牌的设置（一）在进站大门醒目处，设立进站安全提示标语牌，如“进入施工现呼伦变110kV扎赉诺尔园区出线工程四川省华蓥市南方送变电有限公司场必须佩带安全帽”、“禁止吸烟”等标示牌。（二）在变电站进入设备场区的通道外侧相应位置，设立安全须知警告牌，提醒作业人员进入现场的一般安全注意事项。（三）在变电站进入设备场区的通道外侧相应位置设立安全提醒标志牌。（四）在变电站内运行、检修人员工作经常出入的设备场区通道醒目位置设立安全警示标语牌，提醒施工人员禁止进入其他区域，杜绝违章行为。（五）工作负责人组织工作人员学习工作票，讲解现场安全措施和危险点。第三章作业（施工）现场临时围栏（遮栏）第三条在变电站进行现场作业（施工）时，应按照《电力安全工作规程》的规定，采取保证作业人员安全的措施。根据工作票的要求设置临时围栏将检修设备与带电区域隔离。第四条变电站内临时围栏的设置：（一）在通往作业区域的通道两侧，使用带状安全护栏与带电区域隔离。（二）在室外高压设备上工作，工作地点四周应用网状围栏或上下两条带状护栏将作业区域围起。（三）变电站应根据现场情况设置数量足够的临时围栏固定地桩，便于临时围栏立杆固定。（四）严禁用绳索做临时围栏。第五条现场临时围栏应整洁、规范，装设牢固、可靠，并按照电力安全规程的要求与安全标示牌配合使用。呼伦变110kV扎赉诺尔园区出线工程四川省华蓥市南方送变电有限公司设备不停电时的安全距离电压等级（kV）安全距离（m）电压等级（kV）安全距离（m）10及以下（13.8）0.707507.20①20、351.0010008.7063（66）、1101.50±50及以下1.502203.00±5006.003304.00±6608.405005.00±8009.30车辆（包括装载物）外廓至无遮栏带电部分之间的安全距离电压等级（kV）安全距离（m）电压等级（kV）安全距离（m）100.955004.55201.057506.70②351.1510008.2563（66）1.40±50及以下1.651101.65（1.75）±5005.602202.55±6608.003303.25±8009.00工作人员工作中正常活动范围与设备带电部分的安全距离电压等级（kV）安全距离（m）电压等级（kV）安全距离（m）10及以下（13.8）0.357508.00①20、350.6010009.5063（66）、1101.50±50及以下1.50呼伦变110kV扎赉诺尔园区出线工程四川省华蓥市南方送变电有限公司2203.00±5006.803304.00±6609.005005.00±80010.10第四章车辆材料运输工程材料运输包括砂、石料运输，钢筋、水泥运输。进入现场时必须有专人（安全员）在旁监督车辆与带电体安全距离。1）砂、石料运输砂、石料的工地运输到施工现场或变电站外围时，不妨碍交通以及居民便道。进入变电站时，所运送的施工材料不得散落于变电站内道路上，砂石料的堆放地点应距带电区域一定距离，采取措施防止施工人员上料时因疏忽大意触碰带电体。无论是工地运输还是人力运输，运输过程中都必须注意安全。机动运输必须是持驾驶证的人员驾驶，严禁无证开车和酒后开车。附件：1、变电土建电力安装施工项目部安全工器具配备表2、变电土建电气安装施工...
