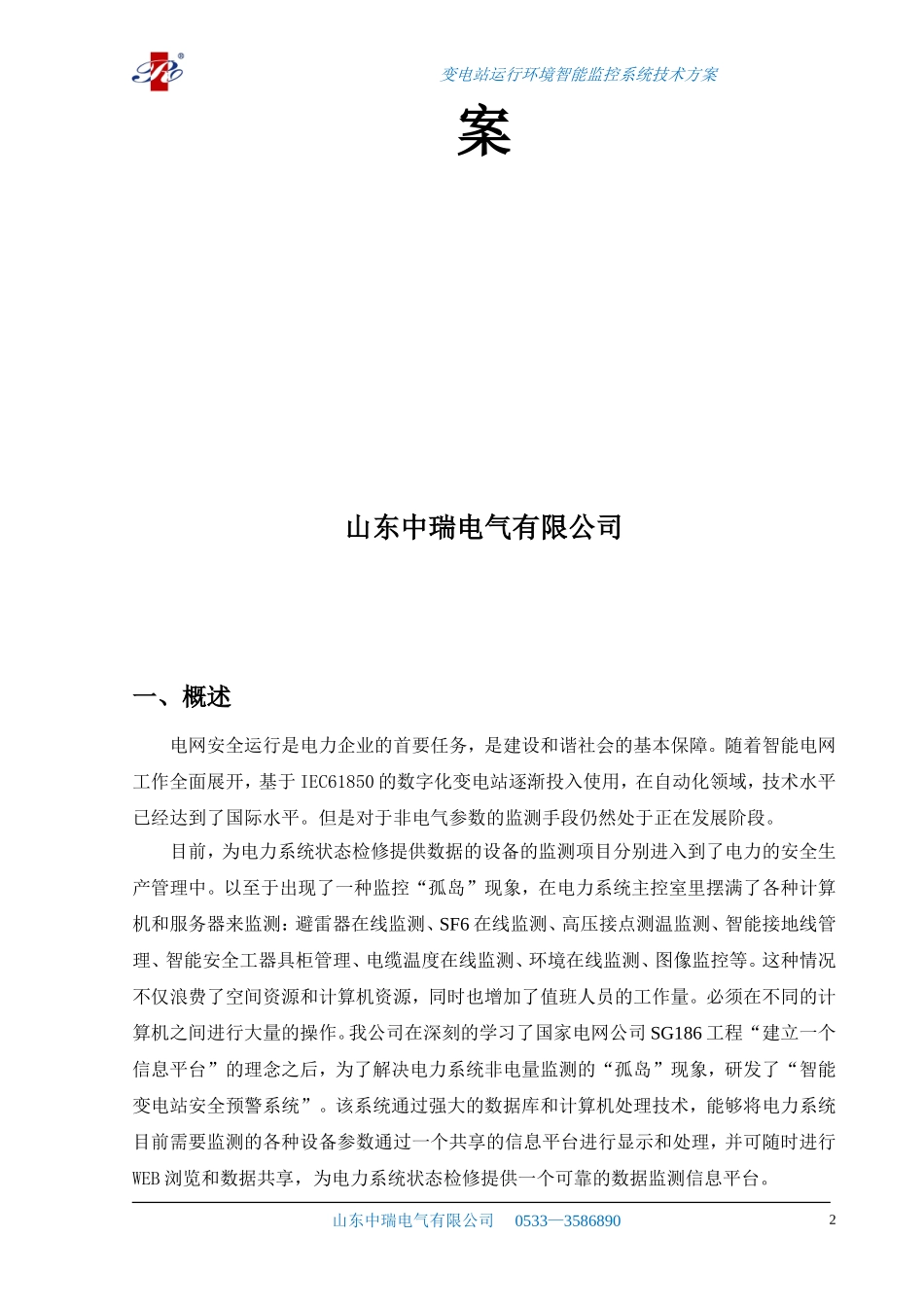

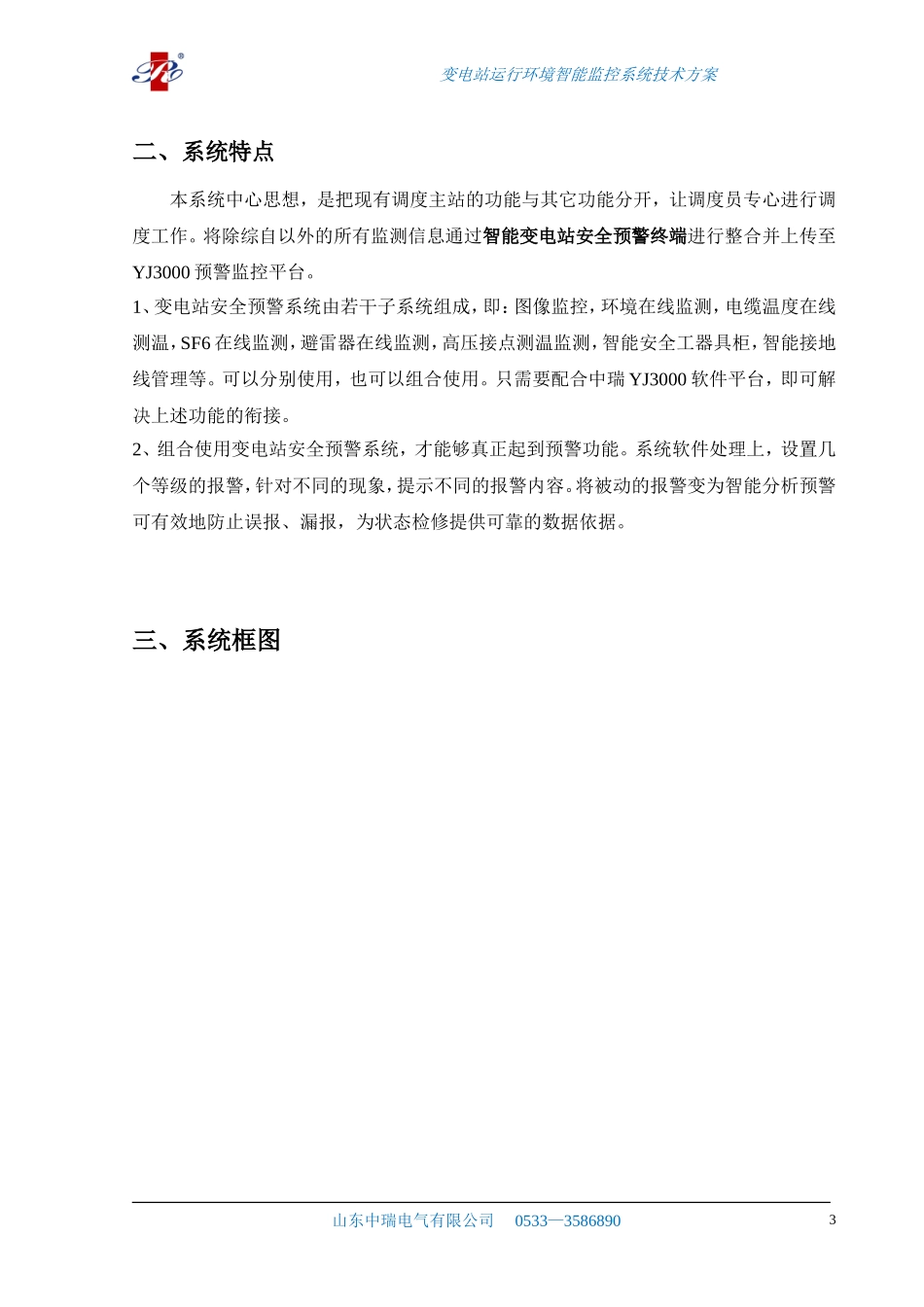

变电站运行环境智能监控系统技术方变电站运行环境智能监控系统技术方案案山东中瑞电气有限公司一、概述电网安全运行是电力企业的首要任务，是建设和谐社会的基本保障。随着智能电网工作全面展开，基于IEC61850的数字化变电站逐渐投入使用，在自动化领域，技术水平已经达到了国际水平。但是对于非电气参数的监测手段仍然处于正在发展阶段。目前，为电力系统状态检修提供数据的设备的监测项目分别进入到了电力的安全生产管理中。以至于出现了一种监控“孤岛”现象，在电力系统主控室里摆满了各种计算机和服务器来监测：避雷器在线监测、SF6在线监测、高压接点测温监测、智能接地线管理、智能安全工器具柜管理、电缆温度在线监测、环境在线监测、图像监控等。这种情况不仅浪费了空间资源和计算机资源，同时也增加了值班人员的工作量。必须在不同的计算机之间进行大量的操作。我公司在深刻的学习了国家电网公司SG186工程“建立一个信息平台”的理念之后，为了解决电力系统非电量监测的“孤岛”现象，研发了“智能变电站安全预警系统”。该系统通过强大的数据库和计算机处理技术，能够将电力系统目前需要监测的各种设备参数通过一个共享的信息平台进行显示和处理，并可随时进行WEB浏览和数据共享，为电力系统状态检修提供一个可靠的数据监测信息平台。山东中瑞电气有限公司0533—35868902变电站运行环境智能监控系统技术方案二、系统特点本系统中心思想，是把现有调度主站的功能与其它功能分开，让调度员专心进行调度工作。将除综自以外的所有监测信息通过智能变电站安全预警终端进行整合并上传至YJ3000预警监控平台。1、变电站安全预警系统由若干子系统组成，即：图像监控，环境在线监测，电缆温度在线测温，SF6在线监测，避雷器在线监测，高压接点测温监测，智能安全工器具柜，智能接地线管理等。可以分别使用，也可以组合使用。只需要配合中瑞YJ3000软件平台，即可解决上述功能的衔接。2、组合使用变电站安全预警系统，才能够真正起到预警功能。系统软件处理上，设置几个等级的报警，针对不同的现象，提示不同的报警内容。将被动的报警变为智能分析预警可有效地防止误报、漏报，为状态检修提供可靠的数据依据。三、系统框图山东中瑞电气有限公司0533—35868903变电站运行环境智能监控系统技术方案四、智能变电站安全预警终端主要功能：将除综自以外的所有监测信息进行整合并上传至一个平台。主要的可接入信息包括：图像监控，环境在线监测，电缆温度在线测温，SF6在线监测，避雷器在线监测，高压接点测温监测，智能安全工器具柜，智能接地线管理等多种与状态检修相关的信息。接入模式：智能预警服务器通过光纤环网将本站的预警监控信息上传至主站计算机统一处理。硬件配置：外形尺寸：44mm(H)×440mm(W)×222mm（D）支持操作系统：可支持Linux和WindowsXPE系统处理器：板载超低功耗CPU内存：1G内存显示：1个VGAI/O接口：2个10/100Mbps的网络接口，1个1000Mbps的网络接口。10个串口其中8个带隔离可耐高压RS-232/422/485接口山东中瑞电气有限公司0533—35868904变电站运行环境智能监控系统技术方案2个不带隔离RS-232（未引出箱体）2个USB和1个KB/Mouse接口扩展：1个PC/104和1个PC/104Plus接口存储器：80G硬盘或16G电子盘电源：支持双DC12-30V宽电压冗余供电工作温度：-10-50℃电磁兼容：GB/T14598、GB/T17626和IEC-60255Ⅲ级标准装置外观及功能示意图五、系统介绍(一）、环境监测系统环境监测预警系统可以实时监测某些重要场所和设备的工作环境（如：温度、人员非法进入、电缆沟动物、电缆沟进水、烟雾、明火、空调工作状况等）；当工作环境出现异常时，可及时显示、报警，并可通过通信网络将数据上传。系统由终端和主站两大部分组成，在终端上可以直观的显示出被监测量的大小或状态，在主站上可以通过各种图形反映出被监测量的实时值或各种故障发生的情况。该系统已在许多工矿企业、电力行业安装使用，取得了良好的效果，有效的预测了故障的发生。主要功能：1、数据采集和处理功能：环境温度值、非法入院信号、非法入室信号、门禁信号、电缆沟动物入侵、电缆沟进水、烟雾信号、明火信...
