G80起重链条知识参数规格大全VIP免费

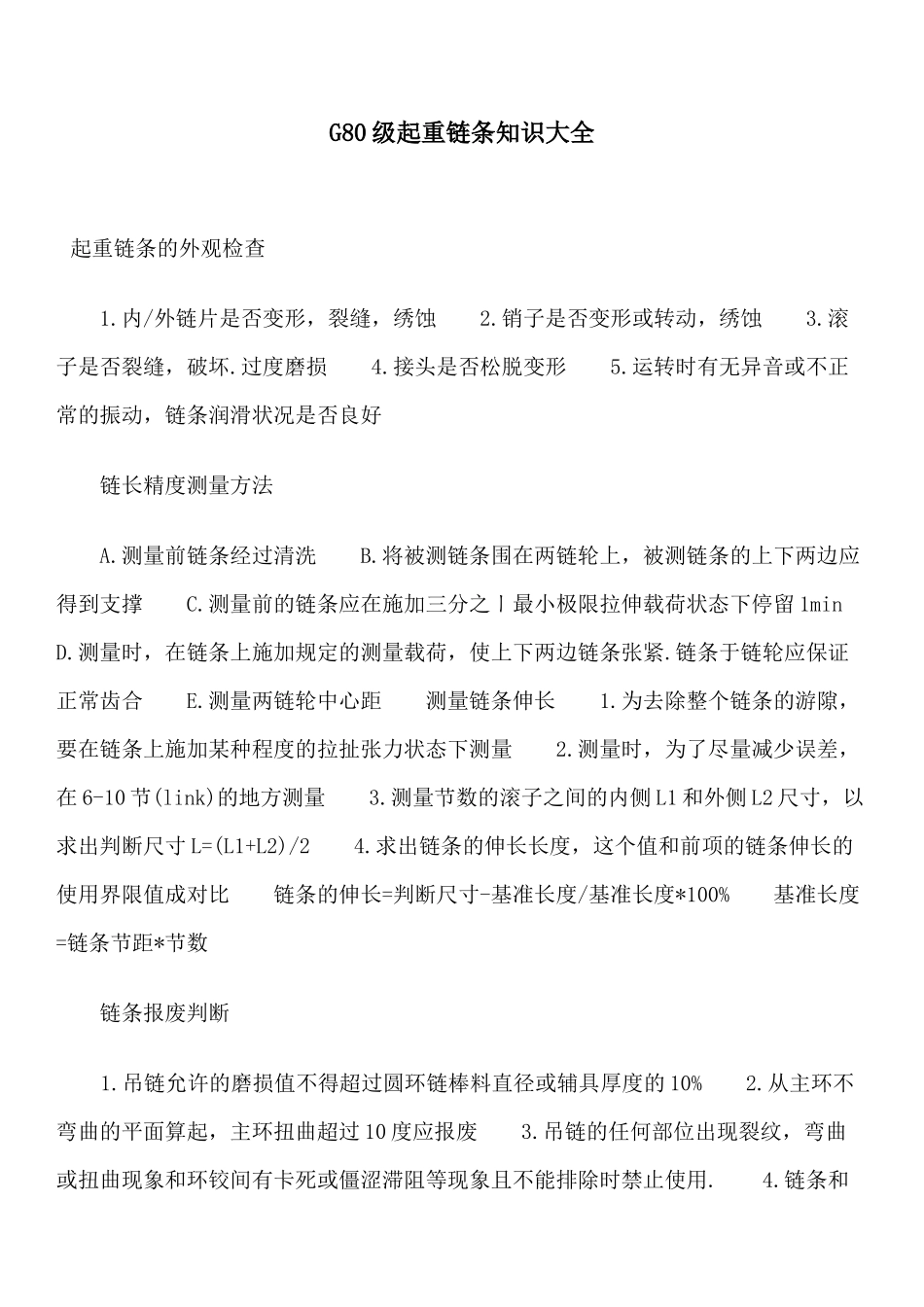

G80级起重链条知识大全起重链条的外观检查1.内/外链片是否变形，裂缝，绣蚀2.销子是否变形或转动，绣蚀3.滚子是否裂缝，破坏.过度磨损4.接头是否松脱变形5.运转时有无异音或不正常的振动，链条润滑状况是否良好链长精度测量方法A.测量前链条经过清洗B.将被测链条围在两链轮上，被测链条的上下两边应得到支撑C.测量前的链条应在施加三分之ㄧ最小极限拉伸载荷状态下停留1minD.测量时，在链条上施加规定的测量载荷，使上下两边链条张紧.链条于链轮应保证正常齿合E.测量两链轮中心距测量链条伸长1.为去除整个链条的游隙，要在链条上施加某种程度的拉扯张力状态下测量2.测量时，为了尽量减少误差，在6-10节(link)的地方测量3.测量节数的滚子之间的内侧L1和外侧L2尺寸，以求出判断尺寸L=(L1+L2)/24.求出链条的伸长长度，这个值和前项的链条伸长的使用界限值成对比链条的伸长=判断尺寸-基准长度/基准长度*100%基准长度=链条节距*节数链条报废判断1.吊链允许的磨损值不得超过圆环链棒料直径或辅具厚度的10%2.从主环不弯曲的平面算起，主环扭曲超过10度应报废3.吊链的任何部位出现裂纹，弯曲或扭曲现象和环铰间有卡死或僵涩滞阻等现象且不能排除时禁止使用.4.链条和单环的永久性伸长均不得超过原长的5%编辑本段维护与保养1.链轮装在轴上应没有歪斜和摆动。在同一传动组件中两个链轮的端面应位于同一平面内，链轮中心距在0.5米以下时，允许偏差1毫米;链轮中心距在0.5米以上的时，允许偏差2毫米。但不允许有摩擦链轮齿侧面现象，如果两轮编移过大容易产生脱链和加速磨损。在更换链轮时必须注意检查和调整偏移量。2.起重链条的松紧度应适宜，太紧增加功率消耗，轴承易磨损;太松链条易跳动和脱链。链条的松紧程度为：从链条的中部提起或压下，两链轮中心距的约为2%-3%。3.新的起重链条过长或经使用后伸长，难以调整，可看情况拆去链节，但必须为偶数。链节应从链条背面穿过，锁片插在外面，锁紧片的开口应朝转动的相反方向。4.链轮磨损严重后，应同时更换新链轮和新链条，以保证良好的啮合。不能只单独更换新链条或新链轮。否则会造成啮合不好加速新链条或新链轮的磨损。链轮齿面磨损到一定程度后应及时翻面使用(指可调面使用的链轮)。以延长使用时间。5.旧的起重链条上不能与部分新链条混合使用，否则容易在传动中产生冲击，拉断链条。6.起重链条在工作中要记得及时加注润滑油。而润滑油则必须进入滚子和内套的配合间隙，以便改善工作条件，以减少磨损。G80级起重链条参数：应用领域：起重吊装材料：含有Cr,Ni,Mo的优质合金强度等级：G80安全保证：4倍安全系数产品标记：在链环上压印强度等级标记，例'G80'表面处理：浸漆、发黑、镀锌dn内长p宽度极限工作负荷单位长度重量试验负荷最小破断负荷型号允许偏差公称尺寸最小内宽b1最大外宽b26±0.24187.822.21.120.828.345.28±0.322410.429.622.250.380.410±0.43013373.153.378.512612±0.483615.644.44.523.3113180.913±0.523916.948.15.33.813321216±0.644820.859.286.720132218±0.95423.466.6107.325440720±160267412.5931450322±1.16628.681.41510.938060826±1.37833.896.221.215.253184930±1.5903810628.320.3706113032±1.69641.611831.523804129034±1.710244.2125.836.326906145240±21205214850361260201042±2.112654.6155.455.4401385221845±2.313558.51676345.51590254048±2.51446017072.55214502900选用标准：欧洲标准EN818-2。安全保证：4倍安全系数。德国标准DIN5685短/长环起重链条应用领域：运输、捆绑材料：含有Cr,Ni,Mo的优质合金强度等级：根据客户要求制作表面处理：浸漆、发黑、镀锌产品型号d内长p外宽b每100米重量额定荷载破断拉力级别6242473450011500A4263C6.5262686540013500A45.574C72828100600015000A4986C83232130800020000A52110C8.53434149900022500A56125C936361651000025000A59141C1040402051250031000A65175C1144442501500038000A72211C1248482901800045000A78255C1352523452120053000A82295C选用标准：德国标准DIN5685。资料整理来源：www.china-hoist-chain.com
