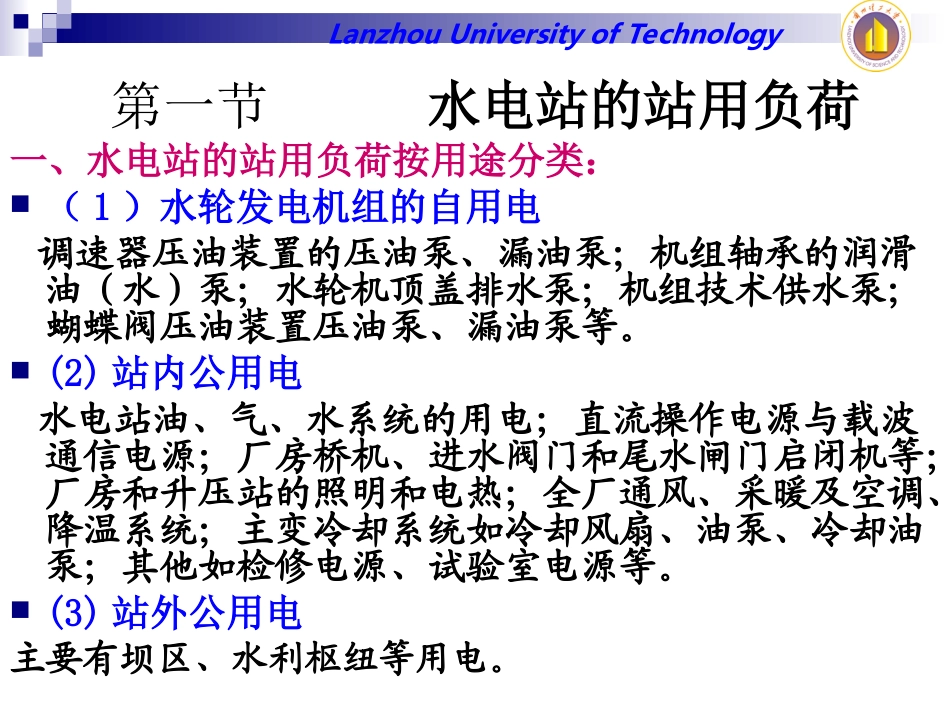

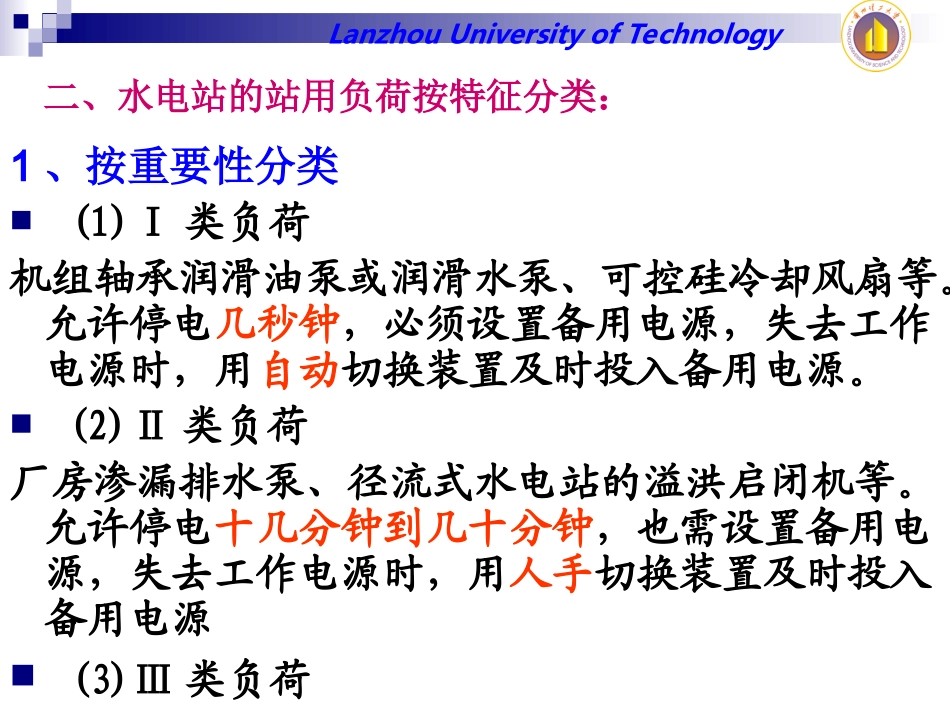

LanzhouUniversityofTechnology第六章水电站的站用电LanzhouUniversityofTechnology第一节水电站的站用负荷一、水电站的站用负荷按用途分类：（1）水轮发电机组的自用电调速器压油装置的压油泵、漏油泵；机组轴承的润滑油（水）泵；水轮机顶盖排水泵；机组技术供水泵；蝴蝶阀压油装置压油泵、漏油泵等。(2)站内公用电水电站油、气、水系统的用电；直流操作电源与载波通信电源；厂房桥机、进水阀门和尾水闸门启闭机等；厂房和升压站的照明和电热；全厂通风、采暖及空调、降温系统；主变冷却系统如冷却风扇、油泵、冷却油泵；其他如检修电源、试验室电源等。(3)站外公用电主要有坝区、水利枢纽等用电。LanzhouUniversityofTechnology二、水电站的站用负荷按特征分类：1、按重要性分类(1)Ⅰ类负荷机组轴承润滑油泵或润滑水泵、可控硅冷却风扇等。允许停电几秒钟，必须设置备用电源，失去工作电源时，用自动切换装置及时投入备用电源。(2)Ⅱ类负荷厂房渗漏排水泵、径流式水电站的溢洪启闭机等。允许停电十几分钟到几十分钟，也需设置备用电源，失去工作电源时，用人手切换装置及时投入备用电源(3)Ⅲ类负荷LanzhouUniversityofTechnology2、按是否自起动分类电动机自起动是指当自用电源短时消失后又恢复时，原来运转的自用电动机在电源消失时停止运行后无需运行人员作起动操作即可自行起动，迅速恢复运转。对紧迫的Ⅰ类和部分Ⅱ类负荷负荷实行自起动，其余则不得进行自起动。LanzhouUniversityofTechnology3、按运行方式分类(1)A类负荷经常长期运转负荷：如浮充电电源、技术供水泵、轴承润滑油泵或水泵、主变冷却风扇，以及照明、通风、取暖、空调等。(2)B类负荷经常短时运转负荷：如压油装置油泵、厂房渗漏排水泵、高低压空压机、水轮机顶盖排水泵等。(3)C类负荷不经常长期运转负荷：机组检修排水泵，蓄电池充电电源、油处理设备和某些检修用电。(4)D类负荷不经常短时运转负荷：闸门起闭机、蝴蝶阀压油装置压油泵、消防水泵、各种短时工作的备用泵等。LanzhouUniversityofTechnology第二节水电站站用电接线站用电接线：是指从自用变压器高压侧引接到自用负荷供电的整个网络，包括电源引接方式、接线形式和供电网络等部分。一、站用电源的引接方式1、站用电的供电源和引接点站用电的引接点是指从自用变压器高压侧与电厂或电网的连接点。显然，引接点的可靠性很大程度上决定了站用电的可靠性。由于引接点本身并非供电源，为了满足对站用电的要求，要求引接点必须与一个或几个电源相连，实现多电源的供电。LanzhouUniversityofTechnology2、站用电备用电源和备用方式为了保证供电的可靠性，站用负荷一般采用双电源供电，既有工作电源又有备用电源，当工作电源故障或消失时，由备用电源继续供电。备用电源的运行方式简称电源备用方式，通常有明备用和暗备用两种。LanzhouUniversityofTechnology3、中小型水电站站用电源的典型引接方式（1）两台自用变分别接在发电机电压母线或分段母线作为引接点，采用暗备用方式，这种备用方式电源自用变高压侧一般采用高压熔断器引入。（2）两台自用变压器以发电机电压母线为内侧自用电源引接点，以对侧有可靠电源（如对侧是电网或发电厂）的输电线路或升压侧母线为外侧自用电源引接点。（3）设一台自用变作为水电站自用电源内侧引接点，作为自用电工作电源，供给全部自用负荷。LanzhouUniversityofTechnology二、站用电的接线形式1、单母线分段制2、单母线不分段制LanzhouUniversityofTechnology三、负荷供电回路由于自用负荷的正常工作直接影响了整个发电厂运行，为了保证对自用负荷的供电可靠性，除了保证自用电引接点的可靠性外，还应保证自用电低压网络接线的供电可靠性。对于自用负荷供电回路常采用以下几种方式供电：（1）一级辐射式供电。一级辐射式供电是指负荷由自用母线直接供电的接线。（2）两级辐射式供电。两级辐射式供电是指由主盘成辐射式供给分盘再由分盘成辐射式向各负荷供电的接线方式。（3）干线式供电。共用一组供电回路和电源电缆，直接在各负荷的操作电器的电源侧并接电源。（4）...
