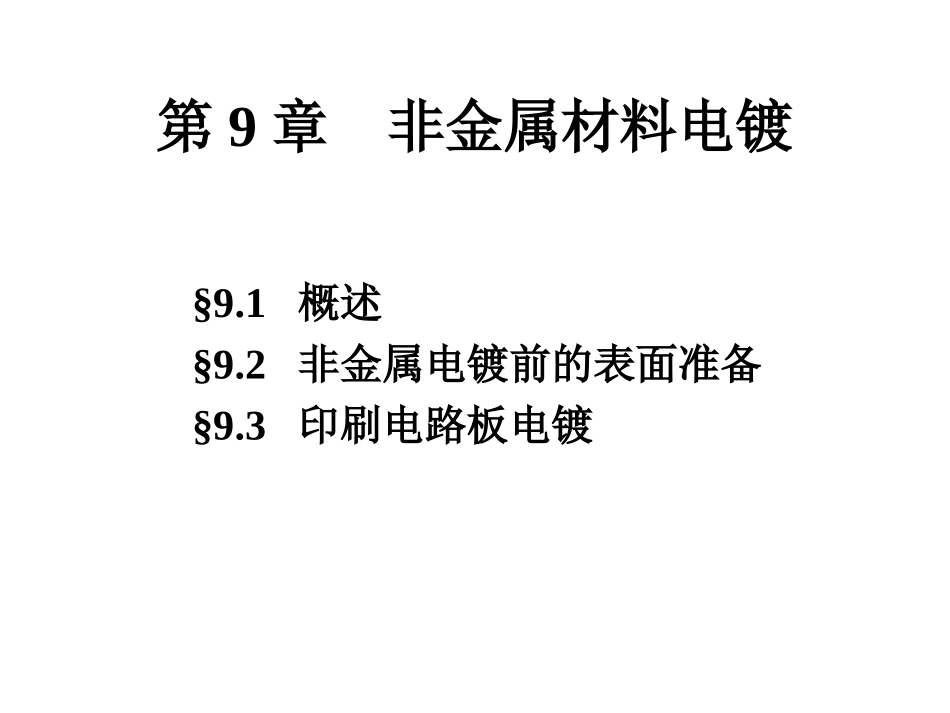

第9章2011 非金属材料电镀VIP免费

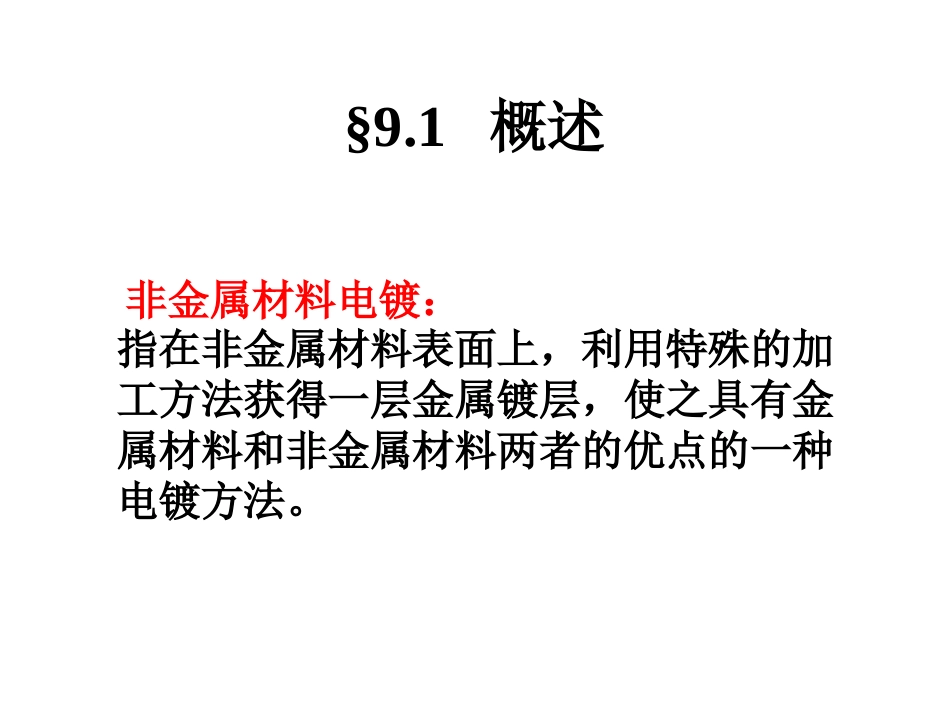

§9.1概述§9.2非金属电镀前的表面准备§9.3印刷电路板电镀第9章非金属材料电镀§9.1概述指在非金属材料表面上，利用特殊的加工方法获得一层金属镀层，使之具有金属材料和非金属材料两者的优点的一种电镀方法。非金属材料电镀：非金属电镀的历史•19世纪前，在非金属材料上电镀，被认为是不可能的•1835年，利伯格(Liebig)发明了银镜反应乙醛的银镜反应在洁净的试管里加入1mL2%的硝酸银溶液，然后一边摇动试管，一边逐滴滴入2%的稀氨水，至最初产生的沉淀恰好溶解为止（这是得到的溶液叫银氨溶液)。再滴入3滴乙醛，振荡后把试管放在热水中温热。不久可以看到，试管内壁上附着一层光亮如镜的金属银。葡萄糖的银镜反应在洁净的试管里加入1mL2%的硝酸银溶液，然后一边摇动试管，一边逐滴滴入2%的稀氨水，至最初产生的沉淀恰好溶解为止（这是得到的溶液叫银氨溶液)。滴入一滴管的葡萄糖溶液，振荡后把试管放在热水中温热。不久可以看到，试管内壁上附着一层光亮如镜的金属银。银镜反应本质•这个反应里，硝酸银与氨水生成的银氨溶液中含有氢氧化二氨合银，这是一种弱氧化剂，它能把乙醛氧化成乙酸(即-CHO被氧化成-COOH)，乙酸又与生成的氨气反应生成乙酸铵，而银离子被还原成金属银。从葡萄糖的角度来说，葡萄糖中有醛基，具有还原性，把硝酸银里的银离子还原成金属银•1884年，罗伯(Rober)和阿穆雷格(Amurrag)把石墨涂在非金属材料表面，使它们导电，然后通过电沉积得到铜的雕刻板•我国古代“重塑金身”，在泥塑或者木雕表面包金或银的物理金属化方法及在铁上置换铜或汞齐化方法镀金或银•1930有人试图在塑料上镀出金属•1938年的《塑料》期刊上，就报道过塑料上电镀的新闻•真正的具有工业价值的非金属电镀技术的开发，是在廉价而有效的化学镀技术产生之后的事，无线电技术的发展促进了利用化学法实现非金属印制线路板孔金属化技术的产生•化学镀铜技术的完善，使塑料电镀技术的工业化成为可能•20世纪50年代，我国开始研究和开发塑料电镀•20世纪70年代，我国开发的胶体钯一步活化和常温化学镀镍工业，用于当时出口的收音机机壳和旋钮•20世纪80年代，玻璃钢电镀技术获得发展•20世纪末，开发出直接镀塑料，还开发出适用于其他非直接镀塑料的直接镀技术•21世纪，非金属电镀技术还在工业领域中大量采用非金属材料种类塑料陶瓷玻璃玻璃钢石英金刚石树叶鲜花纸张木材石膏空心砖塑料塑料为合成的高分子化合物(聚合物)，又可称为高分子或巨分子，也是一般所俗称的塑料或树脂塑料不导电不导热耐磨性差不耐污染易变形易变色非金属材料缺点导电膜的制备方法采用金属涂料法或热喷涂法涂覆或喷射导电涂料或导电胶非金属表面金属化物理气相沉积（PVD）：真空蒸发镀、离子镀、溅射镀化学气相沉积（VCD）：气相镀热压烫金法导电塑料化学镀化学镀→电镀＊非金属电镀的应用装饰性应用功能性应用其他应用机械类产品电子、电工类产品（电磁屏蔽；电子传递、微波传输、导电导磁；耐高温；耐蚀性等）交通和运载工具类产品（汽车、船舶、航天航空）应用实例•以塑料代替有色金属•汽车工业的内外部件应用•局部电镀的应用•印刷线路上的应用•导电性纤维上的应用•电子仪器的屏蔽其他方面：玻璃、陶瓷体上电镀铜制作电容器施加可焊性的金属薄膜作为极片在聚氨酯薄膜上镀以磁性镀层，如镍钴或镍铁合金镀层之后，可用来制作印刷线路板手表活络字块的电镀全塑料封装的小型变压器的外封装塑料进行电镀来屏蔽电磁场对塑料、石蜡等电铸用的非金属铸模进行电镀泡沫镍电池电极注意•在非金属电镀中，以塑料电镀所占的比重最大。其中又以ABS塑料为主。•其它非金属电镀与ABS塑料电镀工艺差别主要在于粗化工艺的不同，其余步骤大体相似。不应有尖角深槽和窄槽非金属电镀的通用方法•非金属材料的表面整理或清洗→充分干燥→（浸石蜡）→涂可金属化的塑料的涂料→粗化→敏化→活化→化学镀→电镀•非金属材料的表面整理或清洗→充分干燥→涂可金属化的树脂的涂料→粗化→敏化→活化→化学镀→电镀•非金属材料的表面整理或清洗→充分干燥→涂覆导电涂料法（导电胶或导...
