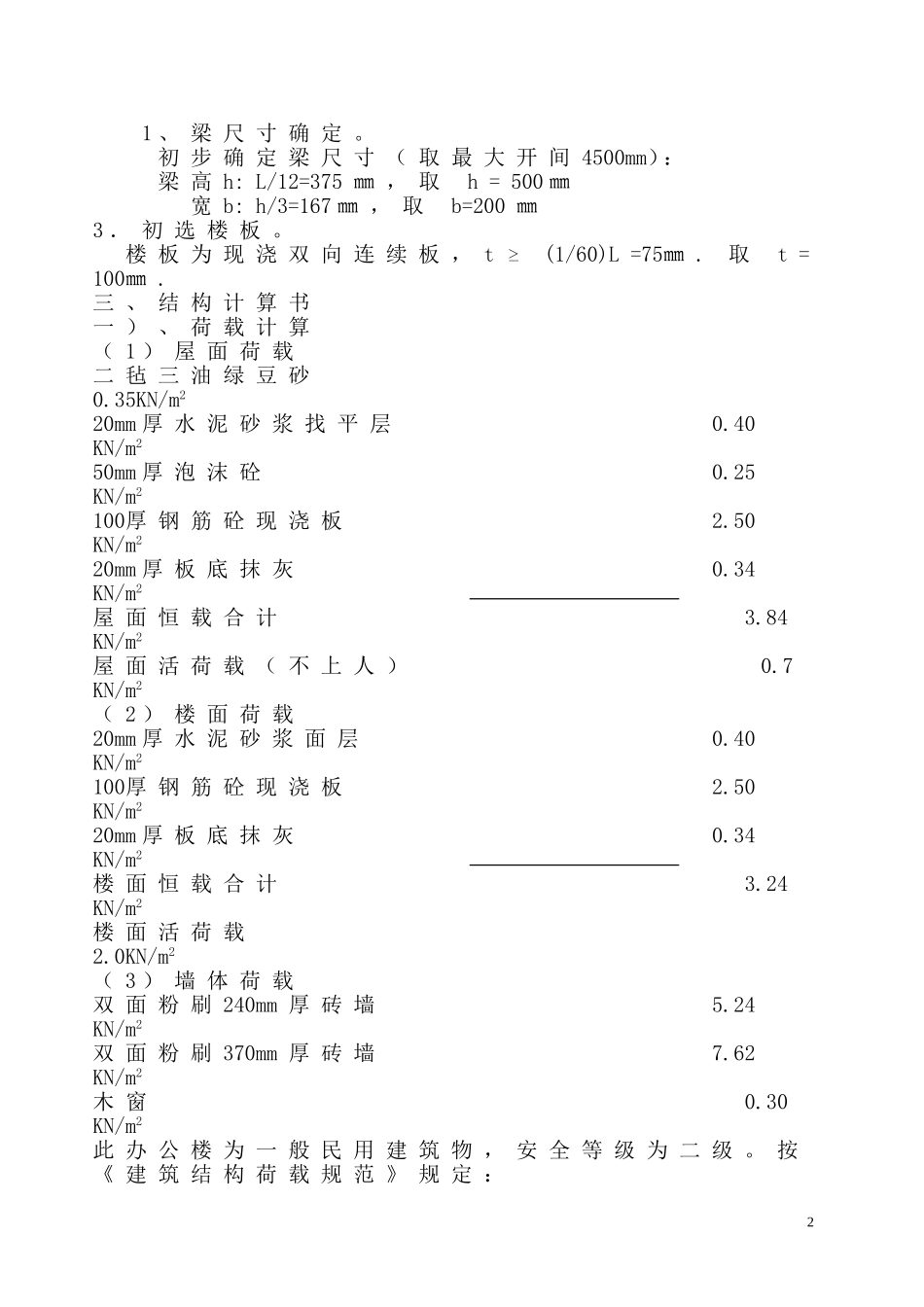

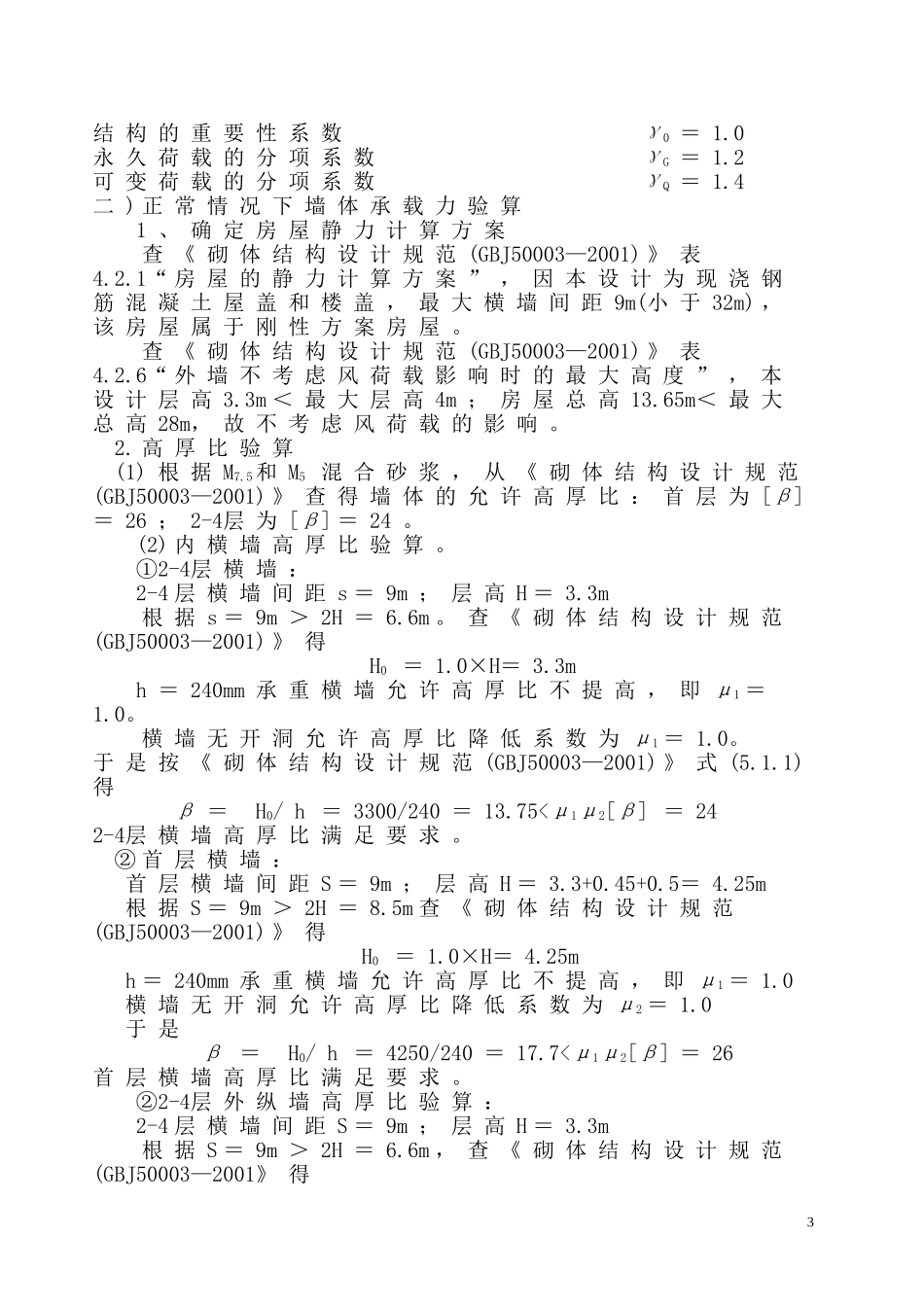

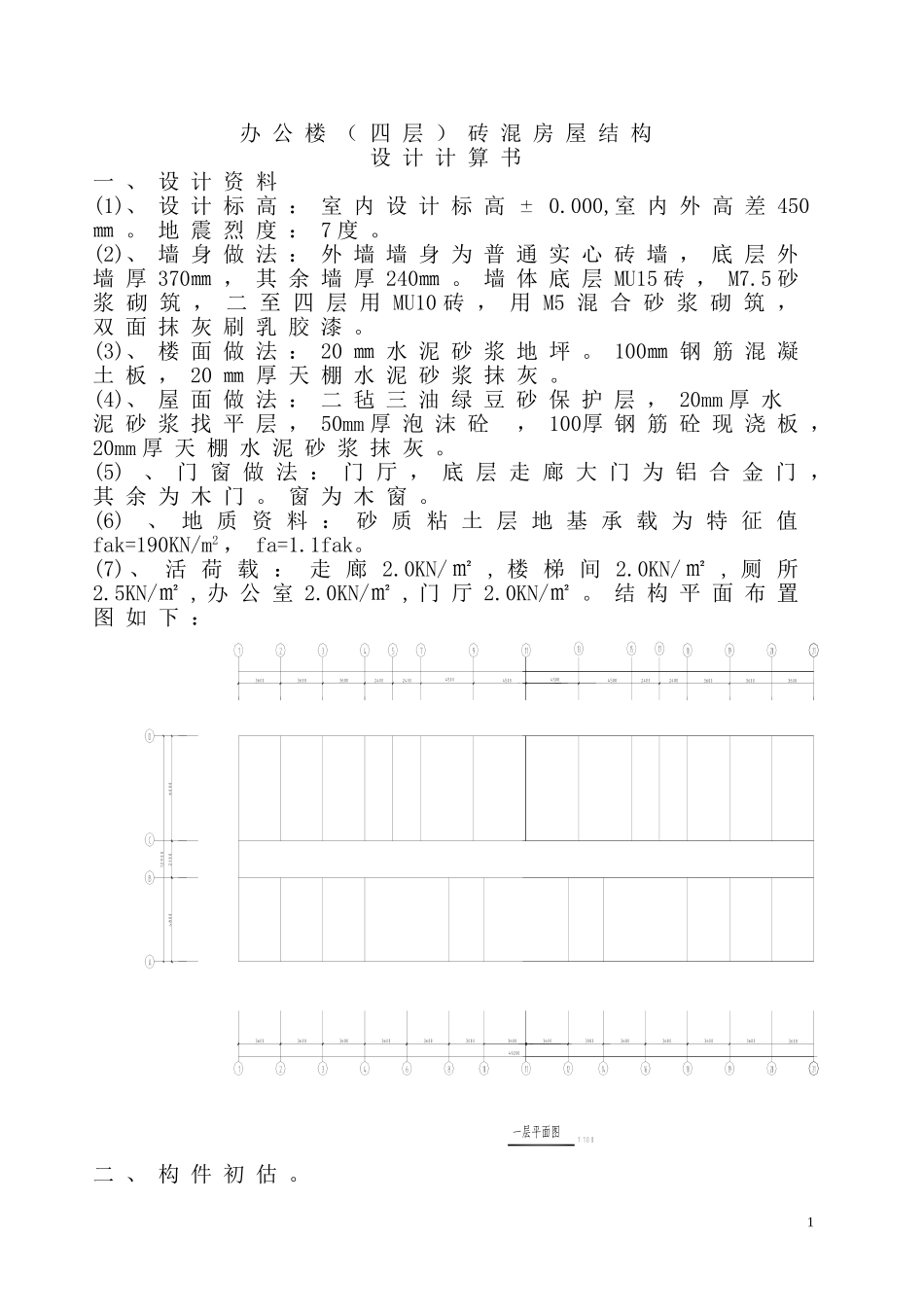

办公楼（四层）砖混房屋结构设计计算书一、设计资料(1)、设计标高：室内设计标高0.000,室内外高差450㎜。地震烈度：7度。(2)、墙身做法：外墙墙身为普通实心砖墙，底层外墙厚370㎜，其余墙厚240㎜。墙体底层MU15砖，M7.5砂浆砌筑，二至四层用MU10砖，用M5混合砂浆砌筑，双面抹灰刷乳胶漆。(3)、楼面做法：20㎜水泥砂浆地坪。100㎜钢筋混凝土板，20㎜厚天棚水泥砂浆抹灰。(4)、屋面做法：二毡三油绿豆砂保护层，20mm厚水泥砂浆找平层，50mm厚泡沫砼，100厚钢筋砼现浇板，20mm厚天棚水泥砂浆抹灰。(5)、门窗做法：门厅，底层走廊大门为铝合金门，其余为木门。窗为木窗。(6)、地质资料：砂质粘土层地基承载为特征值fak=190KN/m2，fa=1.1fak。(7)、活荷载：走廊2.0KN/㎡,楼梯间2.0KN/㎡,厕所2.5KN/㎡,办公室2.0KN/㎡,门厅2.0KN/㎡。结构平面布置图如下：一层平面图二、构件初估。11、梁尺寸确定。初步确定梁尺寸（取最大开间4500mm）：梁高h:L/12=375㎜，取h=500㎜宽b:h/3=167㎜，取b=200㎜3．初选楼板。楼板为现浇双向连续板，t(1/60)L=75㎜.取t=100㎜.三、结构计算书一）、荷载计算（1）屋面荷载二毡三油绿豆砂0.35KN/m220mm厚水泥砂浆找平层0.40KN/m250mm厚泡沫砼0.25KN/m2100厚钢筋砼现浇板2.50KN/m220mm厚板底抹灰0.34KN/m2屋面恒载合计3.84KN/m2屋面活荷载（不上人）0.7KN/m2（2）楼面荷载20mm厚水泥砂浆面层0.40KN/m2100厚钢筋砼现浇板2.50KN/m220mm厚板底抹灰0.34KN/m2楼面恒载合计3.24KN/m2楼面活荷载2.0KN/m2（3）墙体荷载双面粉刷240mm厚砖墙5.24KN/m2双面粉刷370mm厚砖墙7.62KN/m2木窗0.30KN/m2此办公楼为一般民用建筑物，安全等级为二级。按《建筑结构荷载规范》规定：2结构的重要性系数0＝1.0永久荷载的分项系数G＝1.2可变荷载的分项系数Q＝1.4二)正常情况下墙体承载力验算1、确定房屋静力计算方案查《砌体结构设计规范(GBJ50003—2001)》表4.2.1“房屋的静力计算方案”，因本设计为现浇钢筋混凝土屋盖和楼盖，最大横墙间距9m(小于32m)，该房屋属于刚性方案房屋。查《砌体结构设计规范(GBJ50003—2001)》表4.2.6“外墙不考虑风荷载影响时的最大高度”，本设计层高3.3m＜最大层高4m；房屋总高13.65m＜最大总高28m，故不考虑风荷载的影响。2.高厚比验算(1)根据M7.5和M5混合砂浆，从《砌体结构设计规范(GBJ50003—2001)》查得墙体的允许高厚比：首层为[β]＝26；2-4层为[β]＝24。(2)内横墙高厚比验算。①2-4层横墙：2-4层横墙间距s＝9m；层高H＝3.3m根据s＝9m＞2H＝6.6m。查《砌体结构设计规范(GBJ50003—2001)》得H0＝1.0×H＝3.3mh＝240mm承重横墙允许高厚比不提高，即μ1＝1.0。横墙无开洞允许高厚比降低系数为μ1＝1.0。于是按《砌体结构设计规范(GBJ50003—2001)》式(5.1.1)得β＝H0/h＝3300/240＝13.75<μ1μ2[β]＝242-4层横墙高厚比满足要求。②首层横墙：首层横墙间距S＝9m；层高H＝3.3+0.45+0.5＝4.25m根据S＝9m＞2H＝8.5m查《砌体结构设计规范(GBJ50003—2001)》得H0＝1.0×H＝4.25mh＝240mm承重横墙允许高厚比不提高，即μ1＝1.0横墙无开洞允许高厚比降低系数为μ2＝1.0于是β＝H0/h＝4250/240＝17.7<μ1μ2[β]＝26首层横墙高厚比满足要求。②2-4层外纵墙高厚比验算：2-4层横墙间距S＝9m；层高H＝3.3m根据S＝9m＞2H＝6.6m，查《砌体结构设计规范(GBJ50003—2001》得3H0＝1.0×H＝3.3mh＝240mm承重纵墙允许高厚比不提高，即μ1＝1.0纵墙S＝9m范围内开窗洞两个bs＝4.2m（取较大开间窗洞），开洞后允许高厚比的降低系数为μ2＝1.0-0.4bs/s＝1-0.4×2×2.1/9＝0.813＞0.7取μ1＝0.813于是按《砌体结构设计规范(GBJ50003—2001)》得β＝H0/h＝3300/240＝13.75<μ1μ2[β]＝1.0×0.813×24＝19.5122-4层纵墙高厚比满足要求。④首层外纵墙高厚比验算：首层横墙间距S＝9m；层高H＝3.3+0.45+0.5＝4.25m根据S＝9m＞2H＝8.5m，查《砌体结构设计规范(GBJ50003—2001)》得H0＝1.0×H＝4.25mH＝370mm承重横墙允许高厚比不提高，即μ1＝1.0纵墙开洞后允许高厚比降低系数为μ2＝0.813于是β＝H0/h＝4250/370＝11.48<μ1μ2[β]＝1.0×0.813×26＝21.138首层纵墙高厚比满足要求...
