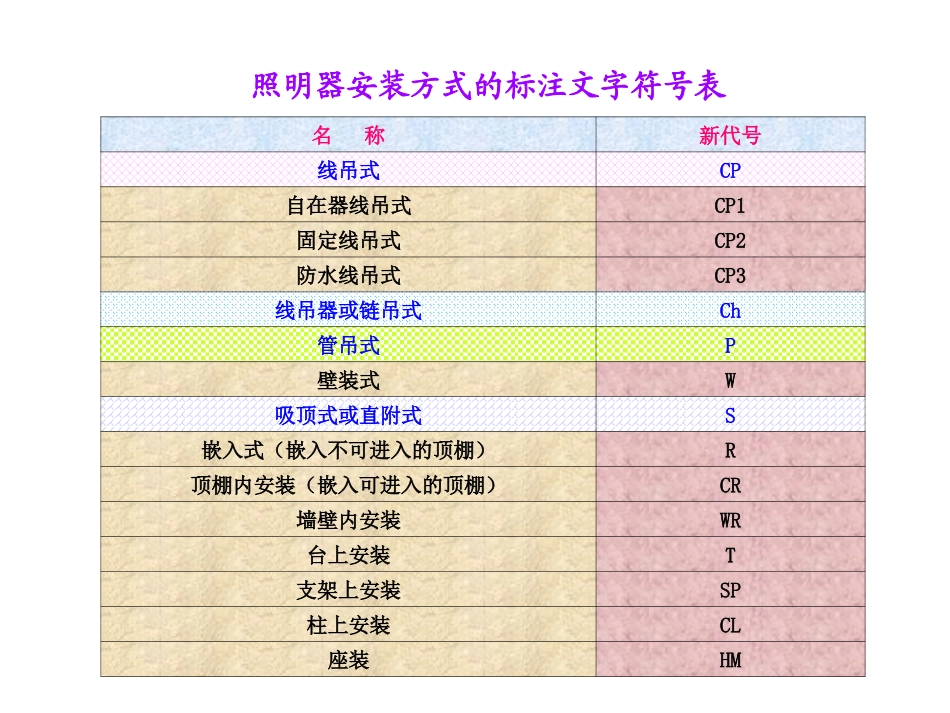

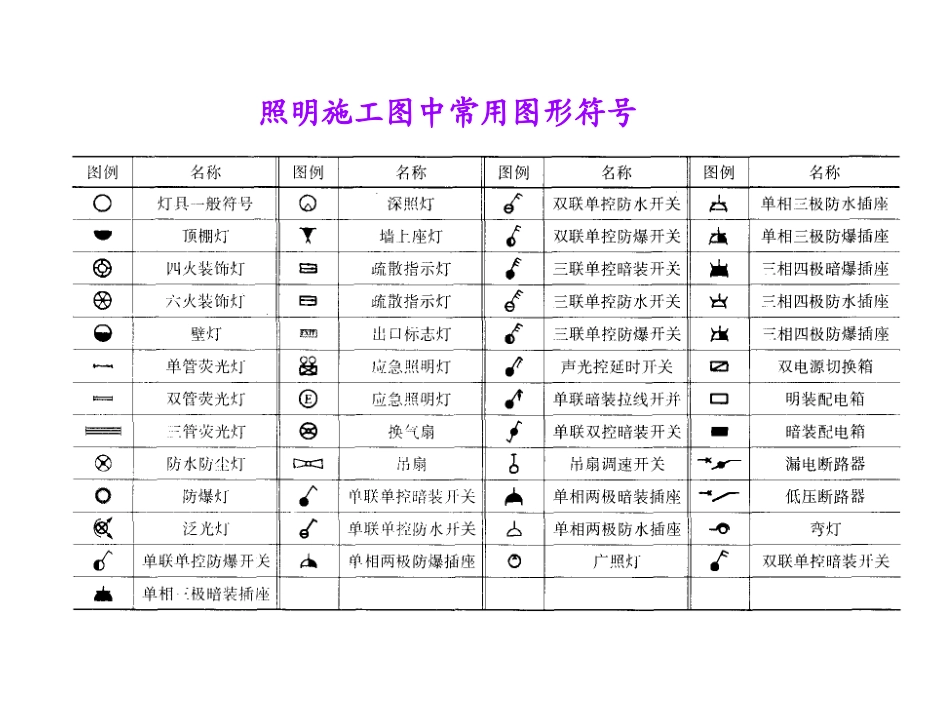

电力工程部库车维护中心电工基础培训常用的电气图形符号王铁山2011年2月第一讲照明施工图中常用图形符号名称新代号线吊式CP自在器线吊式CP1固定线吊式CP2防水线吊式CP3线吊器或链吊式Ch管吊式P壁装式W吸顶式或直附式S嵌入式（嵌入不可进入的顶棚）R顶棚内安装（嵌入可进入的顶棚）CR墙壁内安装WR台上安装T支架上安装SP柱上安装CL座装HM照明器安装方式的标注文字符号表三.敷设方式“C”为暗敷设，“A”为明敷设。地面内暗敷设，符号：FC墙内暗敷设，符号：WC顶板内暗敷设，符号：CC名称新代号导线和电缆穿焊接钢管敷设SC穿电线管敷设TC穿水煤气管RC穿硬聚氯乙烯管敷设PC穿阻燃半硬聚氯乙烯管敷设FPC用塑料线槽敷设PR用钢线槽敷设SR用电缆桥架敷设CT用塑料夹敷设PLC穿蛇皮管敷设CP穿阻燃塑料管敷设PVC导线敷设方式的标注符号常见的室内线路敷设方式及工程图上文字符号和导线敷设部位的标注见下表。线路敷设方式的标注序号名称标注文字符号序号名称标注文字符号新标准旧标注新标准旧标注1暗敷设CA9明敷设EM2穿焊接钢管敷设SCG10用钢索敷设MS3穿电线管敷设MTT11直接埋设DB无4穿硬塑料管敷设PCP12穿金属软管敷设CPF5穿阻燃半硬聚氯乙烯管敷设FPC无13穿塑料波纹电线管敷设KPC无6电缆桥架敷设CTCT14电缆沟敷设TC无7金属线槽敷设MRGC15混凝土排管敷设CE无8塑料线槽敷设PRXC16瓷瓶或瓷柱敷设KCP名称新代号沿钢索敷设SR沿屋架或跨屋架敷设BE沿柱或跨柱敷设CLE沿墙面敷设WE沿天棚面或顶板面敷设CE在能进人的吊顶内敷设ACE暗敷设在梁内BC暗敷设在柱内CLC暗敷设在墙内WC暗敷设在地面或地板内FC暗敷设在屋面或顶板内CC暗敷设在人不能进入的吊顶内ACC导线敷设部位的标注符号3.照明设备和线路的一般标注形式（1）照明配电线路的标注标注方式：a－b（c×d）e－f当导线截面不同时，应分别标注：a－b（c×d＋n×h）e－f例：BLV（3×50+2×35）SC50-FC铝芯塑料绝缘导线a–线路编号b–导线型号e–敷设方式f–敷设部位沿地板暗敷设穿管径为50mm的焊接钢管敷设3根截面为50mm22根截面为25mm2铜芯塑料绝缘导线线路编号为N1导线标注举例N1-BV（3×50+2×25）SC50-FC（2）照明灯具的标注一般标注方法：灯具吸顶安装时的标注方法：例：fedcb-adcbaP8.2302RR40YZ10S6026JXD6（3）开关及断路器的标注一般标注方法为或当需标注引入线的规格时为i/cbai/cbagfedi/cba）（a——设备编号；b——设备型号；c——额定电流（A）；i——整定电流（A）；d——导线型号；e——导线根数；f——导线截面（mm2）；g——敷设方式。例如：开关标注为m3-(DZ20Y-200)-200/200则表示设备编号为m3，开关的型号为DZ20Y-200，额定电流为200A的低压空气断路器，断路器的整定电流值为200A.又如：表示设备编号为m3，开关型号为DZ20Y-200，额定电流为200A的低压空气断路器，断路器的整定电流值为200A，引入导线为塑料绝缘铜线，三根50mm2，用悬式绝缘端子沿屋架敷设。BEK)503(BV200/200200Y20DZm3（4）导线根数标注标注方式：3n1、三相电机3～M3～M3～G3～G2、三相发电机1～M1～M3、单相电机4、电压互感器新文字符号M新文字符号G新文字符号TV5、电力变压器新文字符号TM三相五柱式变压器三相三绕组变压器6、电抗器新文字符号L7、电流互感器新文字符号TA单次级绕组TA一个铁芯上有两个次级绕组TA8、空气开关四极三极两极单极10、负荷开关三极开关的多线表示隔离开关具有自动释放的负荷开关11、断路器新文字符号QA新文字符号QL新文字符号QF9、隔离开关新文字符号QS12、熔断器新文字符号FU13、中间继电器新文字符号KA中间继电器常开接点中间继电器常闭接点接触器常闭接点接触器常开接点KAKA14、接触器新文字符号KMKMKM中间继电器常开接点中间继电器常闭接点接触器常闭接点接触器常开接点KAKAKMKM说明：开关或触点在垂直画时，推荐向左为常开向右为常闭；水平画时推荐向下为常开向上为常闭。15、热继电器新文字符号FHP16、压力继电器动合接点新文字符号KPG17、瓦斯继电器动合接点新文字符号FGQ18、温度继电器动合接点新文字符号FT19、限位开关常开接点新文字符号SQ限位开关常开接点新文字符号SQ20、按钮、按...
