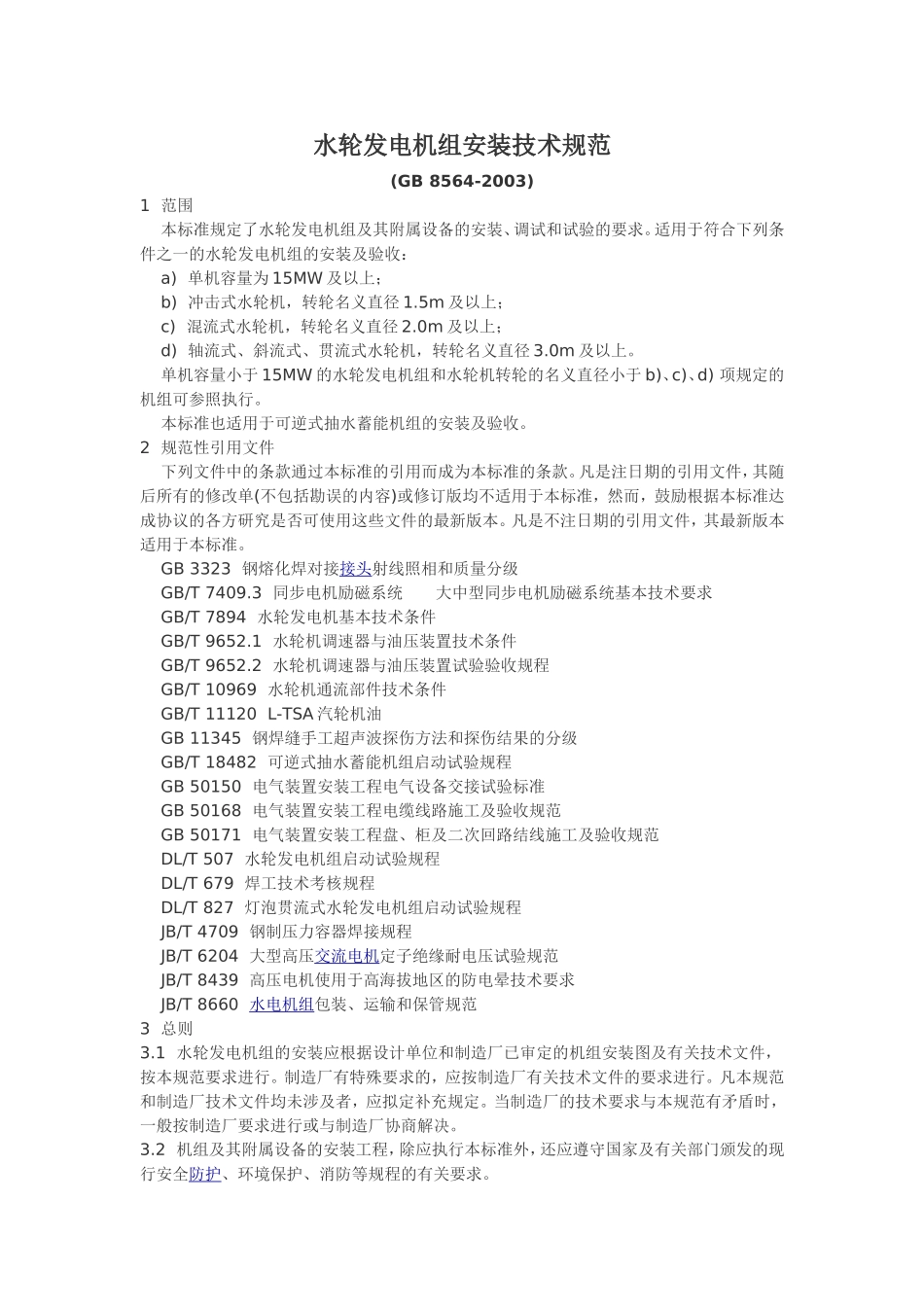

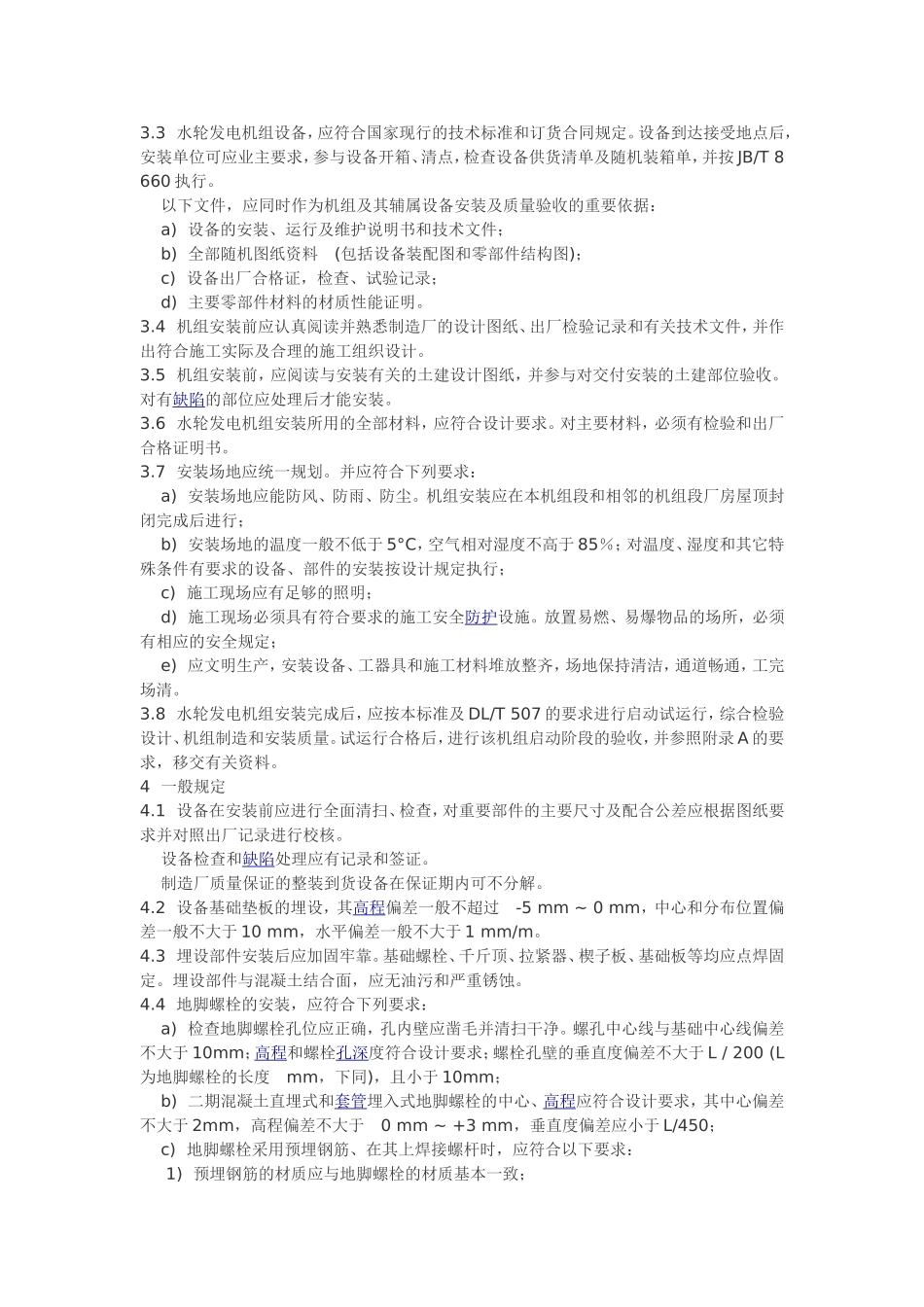

水轮发电机组安装技术规范(GB8564-2003)1范围本标准规定了水轮发电机组及其附属设备的安装、调试和试验的要求。适用于符合下列条件之一的水轮发电机组的安装及验收：a)单机容量为15MW及以上；b)冲击式水轮机，转轮名义直径1.5m及以上；c)混流式水轮机，转轮名义直径2.0m及以上；d)轴流式、斜流式、贯流式水轮机，转轮名义直径3.0m及以上。单机容量小于15MW的水轮发电机组和水轮机转轮的名义直径小于b)、c)、d)项规定的机组可参照执行。本标准也适用于可逆式抽水蓄能机组的安装及验收。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB3323钢熔化焊对接接头射线照相和质量分级GB/T7409.3同步电机励磁系统大中型同步电机励磁系统基本技术要求GB/T7894水轮发电机基本技术条件GB/T9652.1水轮机调速器与油压装置技术条件GB/T9652.2水轮机调速器与油压装置试验验收规程GB/T10969水轮机通流部件技术条件GB/T11120L-TSA汽轮机油GB11345钢焊缝手工超声波探伤方法和探伤结果的分级GB/T18482可逆式抽水蓄能机组启动试验规程GB50150电气装置安装工程电气设备交接试验标准GB50168电气装置安装工程电缆线路施工及验收规范GB50171电气装置安装工程盘、柜及二次回路结线施工及验收规范DL/T507水轮发电机组启动试验规程DL/T679焊工技术考核规程DL/T827灯泡贯流式水轮发电机组启动试验规程JB/T4709钢制压力容器焊接规程JB/T6204大型高压交流电机定子绝缘耐电压试验规范JB/T8439高压电机使用于高海拔地区的防电晕技术要求JB/T8660水电机组包装、运输和保管规范3总则3.1水轮发电机组的安装应根据设计单位和制造厂已审定的机组安装图及有关技术文件，按本规范要求进行。制造厂有特殊要求的，应按制造厂有关技术文件的要求进行。凡本规范和制造厂技术文件均未涉及者，应拟定补充规定。当制造厂的技术要求与本规范有矛盾时，一般按制造厂要求进行或与制造厂协商解决。3.2机组及其附属设备的安装工程，除应执行本标准外，还应遵守国家及有关部门颁发的现行安全防护、环境保护、消防等规程的有关要求。3.3水轮发电机组设备，应符合国家现行的技术标准和订货合同规定。设备到达接受地点后，安装单位可应业主要求，参与设备开箱、清点，检查设备供货清单及随机装箱单，并按JB/T8660执行。以下文件，应同时作为机组及其辅属设备安装及质量验收的重要依据：a)设备的安装、运行及维护说明书和技术文件；b)全部随机图纸资料(包括设备装配图和零部件结构图)；c)设备出厂合格证，检查、试验记录；d)主要零部件材料的材质性能证明。3.4机组安装前应认真阅读并熟悉制造厂的设计图纸、出厂检验记录和有关技术文件，并作出符合施工实际及合理的施工组织设计。3.5机组安装前，应阅读与安装有关的土建设计图纸，并参与对交付安装的土建部位验收。对有缺陷的部位应处理后才能安装。3.6水轮发电机组安装所用的全部材料，应符合设计要求。对主要材料，必须有检验和出厂合格证明书。3.7安装场地应统一规划。并应符合下列要求：a)安装场地应能防风、防雨、防尘。机组安装应在本机组段和相邻的机组段厂房屋顶封闭完成后进行；b)安装场地的温度一般不低于5°C，空气相对湿度不高于85％；对温度、湿度和其它特殊条件有要求的设备、部件的安装按设计规定执行；c)施工现场应有足够的照明；d)施工现场必须具有符合要求的施工安全防护设施。放置易燃、易爆物品的场所，必须有相应的安全规定；e)应文明生产，安装设备、工器具和施工材料堆放整齐，场地保持清洁，通道畅通，工完场清。3.8水轮发电机组安装完成后，应按本标准及DL/T507的要求进行启动试运行，综合检验设计、机组制造和安装质量。试运行合格后，进行该机组启动阶段的验收，并参照附录A的要求，移交有关资料。4一般规定4.1设备在安装前应进行全面清扫、检查，对重要部件的主要尺寸及配合公差应根据图纸要求并对照出厂记录进行校核。设...
