板钢筋平法标注VIP免费

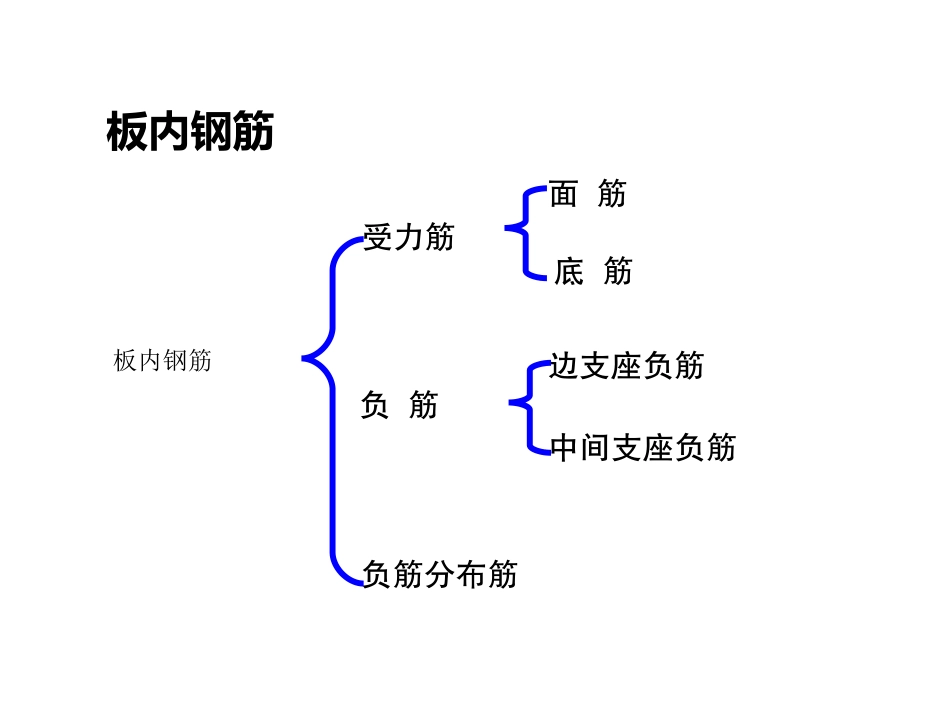

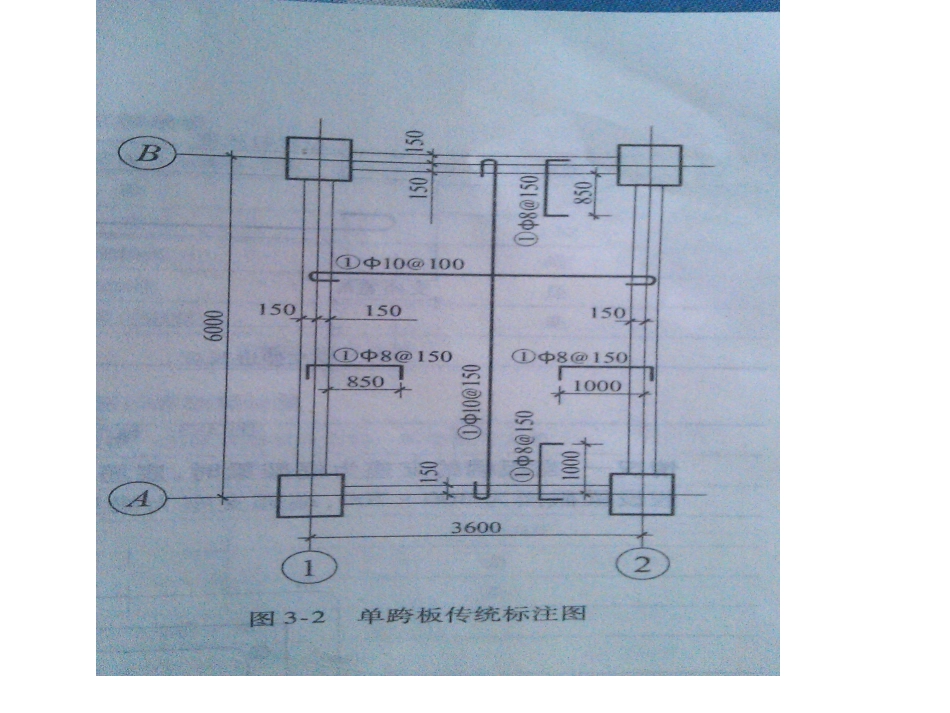

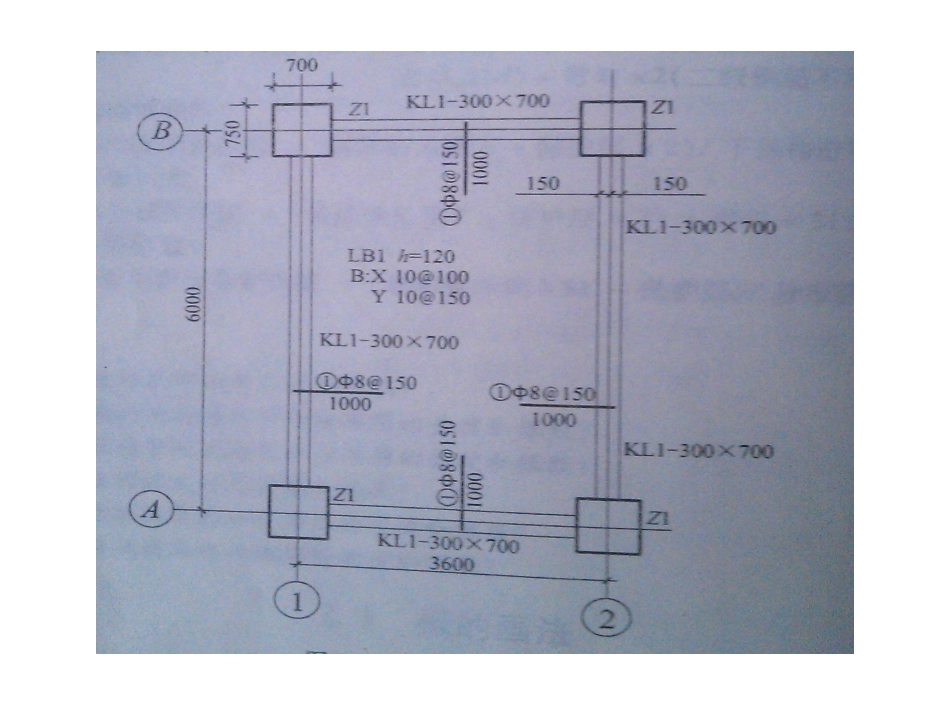

板钢筋板内钢筋受力筋面筋底筋负筋边支座负筋中间支座负筋负筋分布筋板内钢筋板块编号板类型代号序号楼面板LBxx屋面板WBxx延伸悬挑板YXBxx纯悬挑板XBxx04G101-4P5贯通纵筋注写方式1、贯通筋前用B代表下部，以T代表上部，B&T代表下部与上部；2、X向贯通纵筋以X打头，Y向贯通纵筋以Y打头，两向贯通纵筋配置相同时以X&Y打头；3、当为单向板时，另一向贯通的分布筋可不必注写，而在图中统一注明；4、当在某些板内配置有构造钢筋时，则X向以Xc，Y向以Yc打头注写(例如：纯悬挑板的下部)；5、当Y向采用放射配筋时，设计者应注明配筋间距的度量位置；04G101-4P5板配筋原位示例1、LB5h=110B：xΦ12@120;yΦ12@1102、YXBh=150/100B：Xc&YcΦ8@20004G101-4P5板配筋平法标注板配筋传统标注板内钢筋受力筋面筋底筋负筋边支座负筋中间支座负筋负筋分布筋板内钢筋类型板底钢筋的长度计算长度=净跨+伸进长度*2+弯勾6.25d*204G101-4P25板底钢筋的支座－伸进长度伸进长度＝max(支座宽/2,5d)伸进长度＝max(支座宽/2,5d)伸进长度＝max(支座宽/2,5d)伸进长度＝max(板厚,120)04G101-4P25板底钢筋根数计算第一根钢筋距梁或墙边50mm第一根钢筋距梁或墙边一个保护层第一根钢筋距梁角筋为1/2板筋间距板负筋长度的计算负筋长度＝锚入长度+弯勾＋板内净尺寸＋弯折长度04G101-4P30中间支座负筋长度计算中间支座负筋长度＝水平长度＋弯折长度*2板负筋的根数计算第一根钢筋距梁或墙边50mm第一根钢筋距梁或墙边一个保护层第一根钢筋距梁角筋为1/2板筋间距板负筋计算负筋的分布筋示意长度=轴线长度-负筋标注长度*2+150*2+弯勾*2分布筋长度计算端支座负筋的分布筋根数计算根数＝（负筋板内净长-50）÷分布筋间距长度=轴线(净跨)长度-负筋标注长度*2+搭接长度*2+弯勾*2板案例2计算右图板钢筋温度筋温度筋L6@150，与负筋搭接300mm马凳筋∏型计算马凳筋∏型长度计算长度=L1+L2*2+L3*2马凳筋∏型计算马凳筋∏型根数计算双层双向板马凳筋根数＝板净面积/(间距*间距)+1负筋马凳筋根数=排数*负筋布筋长度/间距+1马凳筋一字型计算马凳筋一字型长度计算长度=L1+L2*2+L3*2长度=L1+L2*2+L3*4马凳筋一字型计算马凳筋一字型根数计算间距间距根数＝排数*每排个数板案例3计算右图板钢筋面筋∏型马凳筋L8@1000*1000支座宽300mm，轴线距中板中开洞钢筋计算洞口构造(一)04G101-4P35矩形洞边长和圆洞直径不大于300时钢筋构造（受力钢筋绕过孔洞，不另设补强钢筋）板中开洞钢筋计算洞口构造(二)04G101-4P36矩形洞边长和圆洞直径大于300但不大于1000时补强钢筋构造板洞加筋计算矩形洞口长度=洞口边长+2*LaE根数=给定的根数圆形洞口直筋长度=洞口直径+2*LaE圆筋长度=洞口周长+搭接长度根数=给定的根数板中开洞钢筋计算洞口构造(二)04G101-4P36洞边被切断钢筋端部构造无上部钢筋时，下部钢筋洞口边向上弯折+5*d有上部钢筋时，上下部钢筋洞口边弯折板角放射筋长度=给定的长度根数=给定的根数板内钢筋受力筋面筋底筋负筋边支座负筋中间支座负筋负筋分布筋板内钢筋总结
