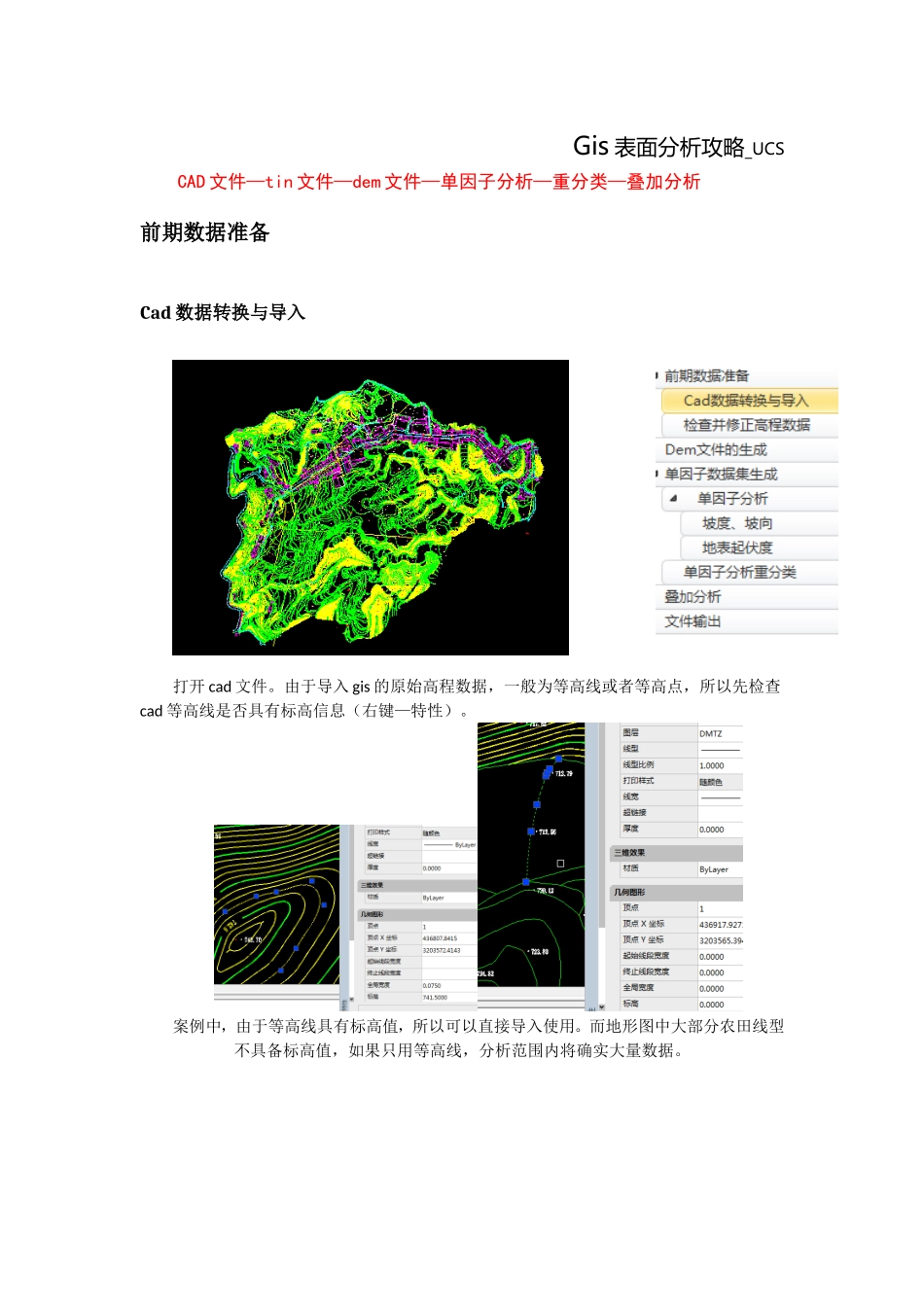

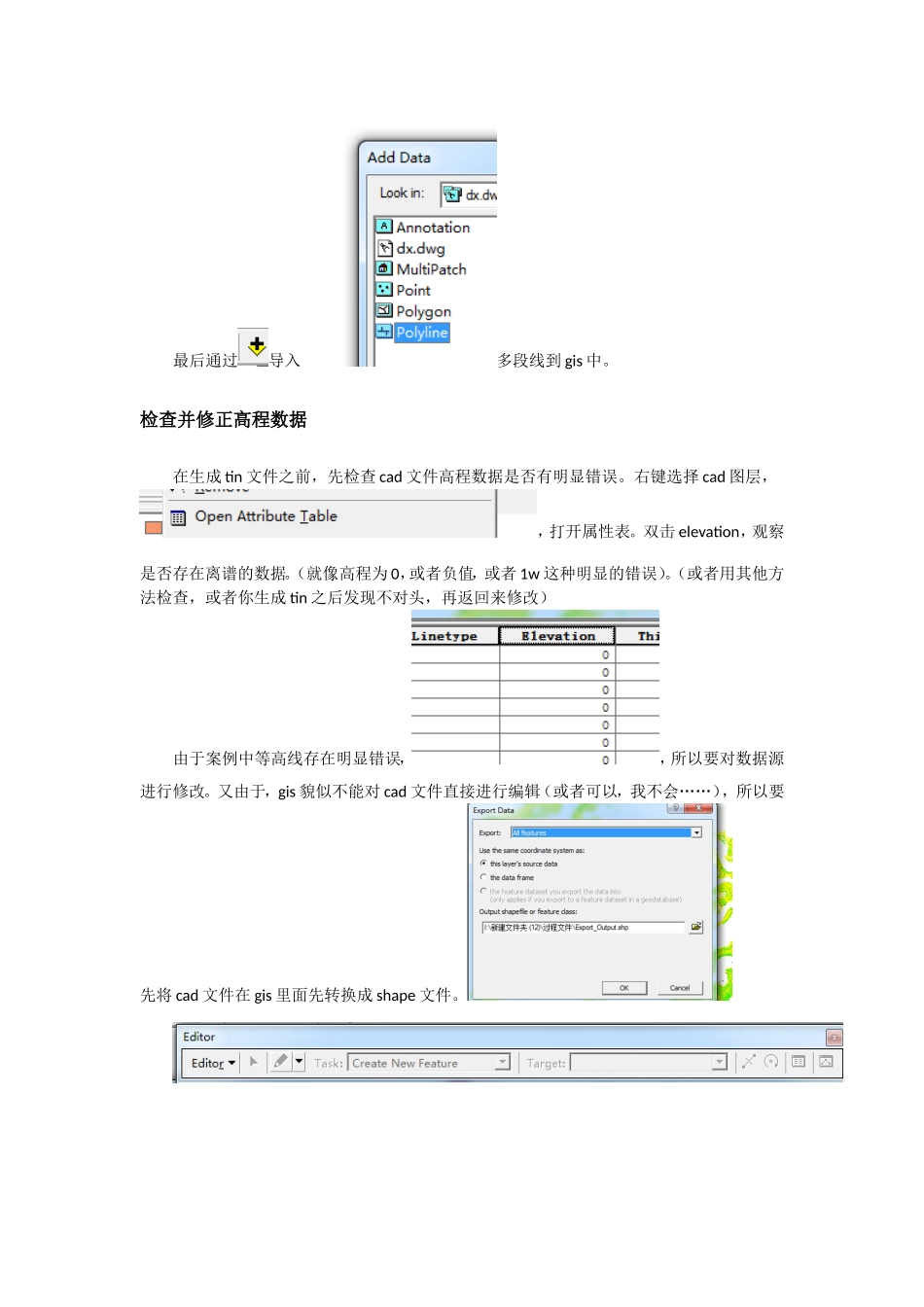

Gis表面分析攻略_UCSCAD文件—tin文件—dem文件—单因子分析—重分类—叠加分析前期数据准备Cad数据转换与导入打开cad文件。由于导入gis的原始高程数据，一般为等高线或者等高点，所以先检查cad等高线是否具有标高信息（右键—特性）。案例中，由于等高线具有标高值，所以可以直接导入使用。而地形图中大部分农田线型不具备标高值，如果只用等高线，分析范围内将确实大量数据。而案例中，除了等高线，cad中仍有等高点高程数据源，所以，可以用湘源的“字转高程”将等高点文字转为多段线（图层孤立—字转高程）。字转高程后，再对等高线和转换出来的等高点多段线（即DX-离散点图层）进行图层孤立，再拷贝到新的cad上，保存为原始地形数据文件。（文件名随意，这里用了dx.dwg）。最后通过导入多段线到gis中。检查并修正高程数据在生成tin文件之前，先检查cad文件高程数据是否有明显错误。右键选择cad图层，，打开属性表。双击elevation，观察是否存在离谱的数据。（就像高程为0，或者负值，或者1w这种明显的错误）。（或者用其他方法检查，或者你生成tin之后发现不对头，再返回来修改）由于案例中等高线存在明显错误，，所以要对数据源进行修改。又由于，gis貌似不能对cad文件直接进行编辑（或者可以，我不会……），所以要先将cad文件在gis里面先转换成shape文件。再打开editor,选择startedit。通过属性表里的selectbyattributes，选出高程属性有问题的多段线，按DEL删除。将有问题的线都删除完毕后，点选editor里面的saveedits，再点选stopediting。Dem文件的生成数据检查并修正完成后，通过3danalyst，生成tin文件。Heightsource里面，选Elevation（或者用其他具有高程数据的字段）。据说tin文件运行速度较低，一般都要转成raster栅格文件，以提高运行速度（3danalyst—convert—tintoraster）。(Cellsize为精度，理论上越小越精细，但要看你的原始数据精度)栅格文件生成后，如果嫌太丑，可以双击图层，通过symbology进行修改。单因子数据集生成栅格文件转换完成后，大多数表面分析都是以它为源数据进行分析的，下面以坡度、坡向、地表起伏度为例。（其他地表分析如地表水文结构（用词可能不专业）、视域分析、缓冲区分析等其他表面分析请参阅老师的实验手册或者汤国安的《ARCGIS地理信息系统空间分析实验教程》。）单因子分析坡度、坡向坡度、坡向及视域等分析都在spatialanalyst—surfaceanalyst工具栏里，该工具栏依次为生成等高线（这个可以在su里头配合地形工具用来建地形模）、坡度分析、坡向分析、山体阴影（一般用来当底图，叠在下面；不过貌似arcgis10.0里面，可以直接用）、视域分析、挖填方分析。坡度和坡向基本点一下就可以出来了，如图。地表起伏度地表起伏度是指在一个指定的范围内（可以是圆的或者方的或者其他），地表最高点与最低点之差。由定义可以知道，我们可以通过的做两个分析（一个是指定范围最大值，一个是最小值），再用他们的差来求得地表起伏度。其中：field为执行计算的字段，sta……type为计算类型，这里我们选max……(懒得打了)，neight……为指定范围的形状，下面数值为范围的大小。由此我们可以得到一张最大值的图。同理，我们可以得到另外一张最小的图。最后，在通过栅格计算器（）做最大值与最小值之差。（栅格计算器功能强大，只要你想得到，基本都可以做得到，有编程基础的应该一看就懂。）（案例中max是最大值那张图的图名，min是最小值那张图的图名。）然后就得到我们的地表起伏度。可以看到，我们案例中场地地表起伏度最大84.12米，最小为0米。（0米不知道是不是计算有误……）。最后，栅格计算器得到的栅格图为暂存图纸，需要通过makepermanent来保存下来。单因子分析重分类由于我们之前分析出来的数据范围五花八门，所以我们要对之前的数据进行统一标准的重分类，已达到我们用以分析的目标。这里说明一下，这里对数据的划分标准以及后面叠加分析的权重比例是体现了，或者说隐藏了划分者的价值观的，具有一定的主观性。貌似一般式用专家法或者其他方法（请查阅相关文献……）来确定的，当然，你要拍脑顶决定也未尝不可……回到主题，以坡...
