出入口控制系统概述VIP免费

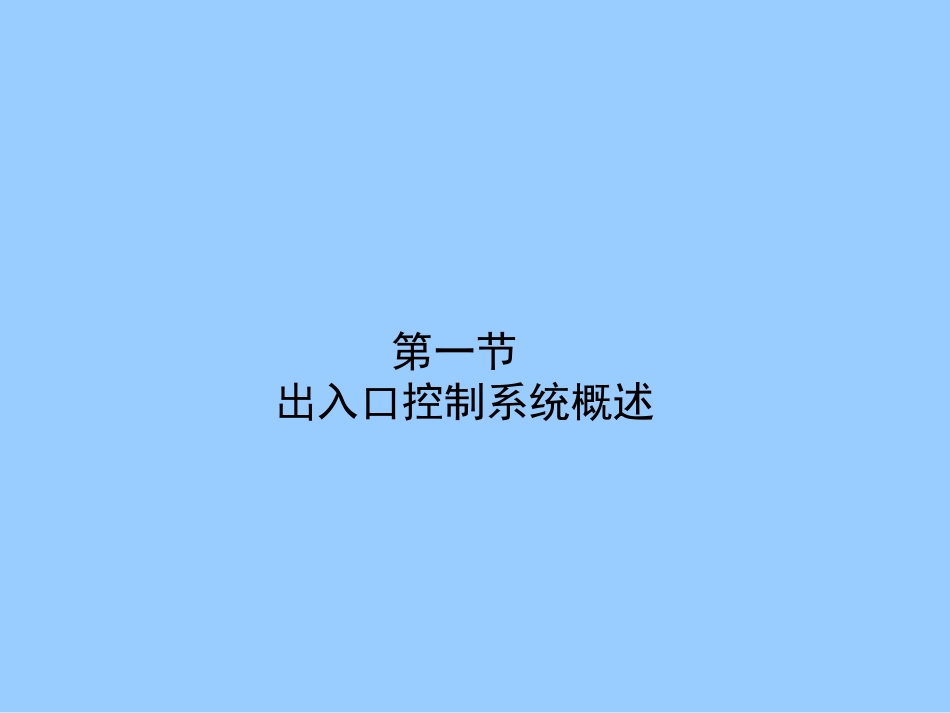

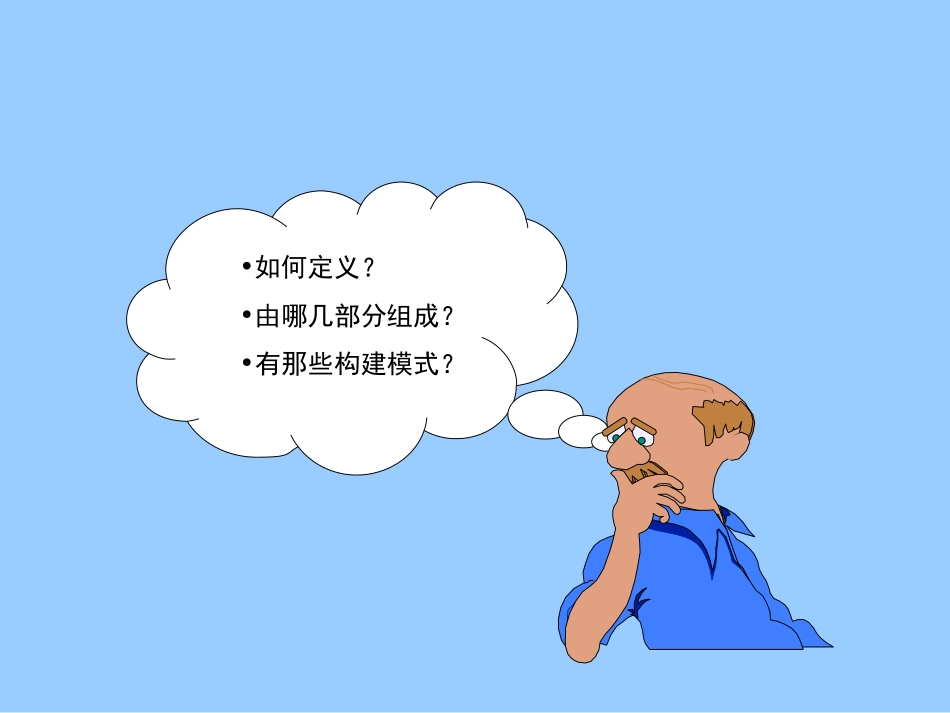

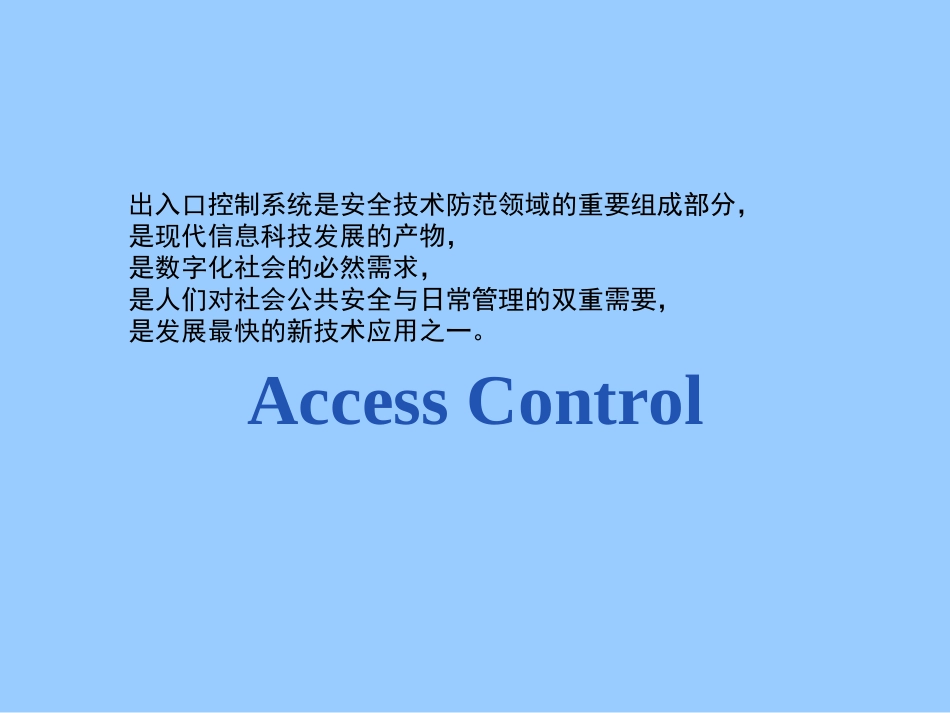

第一节出入口控制系统概述•如何定义？•由哪几部分组成？•有那些构建模式？出入口控制系统是安全技术防范领域的重要组成部分，是现代信息科技发展的产物，是数字化社会的必然需求，是人们对社会公共安全与日常管理的双重需要，是发展最快的新技术应用之一。AccessControl人员流动物品流动信息流动资金流动从广义上讲，出入口控制系统是对人员、物品、信息的流动的管理，它所涉及的应用领域和产品种类非常多。出入口控制系统通常是指：采用现代电子与信息技术，在出入口对人或物这两类目标的进、出，进行放行、拒绝、记录和报警等操作的控制系统。放行拒绝记录报警在现行国家标准GB50348-2004《安全防范工程技术规范》中的定义为：利用自定义符识别或/和模式识别技术对出入口目标进行识别并控制出入口执行机构启闭的电子系统或网络。出入口控制系统相关标准•GA/T394-2002《出入口控制系统技术要求》•GB50396-2007《出入口控制系统工程设计规范》1.系统概述计算机管理的出入口控制系统基本结构计算机打印机及其他输出设备智能控制器智能控制器智能控制器读卡机电子门锁出入口按钮报警传感器门传感器报警喇叭总线.........1.系统概述一个RS485网络门禁系统出入口控制系统主要由识读部分、传输部分、管理/控制部分和执行部分以及相应的系统软件组成。识读部分管理/控制部分执行部分出入口控制系统1.系统概述•出入口控制系统主要由识读、传输、管理/控制和执行部分以及相应的系统软件组成。目标信息产品组成结构复杂多样，不易采用物理划分，而采用逻辑划分产品组成结构复杂多样，不易采用物理划分，而采用逻辑划分1）出入口控制系统按其硬件构成模式划分，可分为一体型和分体型。A）一体型：出入口控制系统的各个组成部分通过内部连接、组合或集成在一起，实现出入口控制的所有功能。管理/控制部分识读部分执行部分钥匙（目标信息）识读部分、管理/控制部分、执行部分连成一体设备B）分体型：出入口控制系统的各个组成部分，在结构上有分开的部分，也有通过不同方式组合的部分。分开部分与组合部分之间通过电子、机电等手段连成为一个系统，实现出入口控制的所有功能。执行传输识读部分、管理/控制部分连成一体设备钥匙（目标信息）管理/控制部分识读部分执行部分管理/控制设备（系统）识读设备执行设备识读管理/控制执行传输传输钥匙（目标信息）2）出入口控制系统按其管理/控制方式划分，可分为独立控制型、联网控制型和数据载体传输控制型。A）独立控制型：出入口控制系统，其管理与控制部分的全部显示/编程/管理/控制等功能均在一个设备（出入口控制器）内完成。B）联网控制型：出入口控制系统，其管理与控制部分的全部显示/编程/管理/控制功能不在一个设备（出入口控制器）内完成。其中，显示/编程功能由另外的设备完成。设备之间的数据传输通过有线和/或无线数据通道及网络设备实现。管理/控制设备（显示、编程部分）识读设备执行设备执行传输管理/控制设备（控制部分）1识读设备执行设备识读设备执行设备管理/控制设备（控制部分）2管理/控制设备（控制部分）n传输管理/控制管理/控制识读现场设备组1现场设备组2现场设备组n钥匙（目标信息）钥匙（目标信息）钥匙（目标信息）……C）数据载体传输控制型：出入口控制系统与联网型出入口控制系统区别仅在于数据传输的方式不同，其管理与控制部分的全部显示/编程/管理/控制等功能不是在一个设备（出入口控制器）内完成。其中，显示/编程工作由另外设备完成。设备之间数据传输通过对可移动的、可读写的数据载体的输入/导出操作完成。3）出入口现场设备连接方式可划分为单出入口控制设备（单门控制器）、多出入口控制设备（多门控制器）。A）单出入口控制设备：仅能对单个出入口实施控制的单个出入口控制器所构成的控制设备。识读设备执行设备出入口管理/控制设备（现场控制部分）B）多出入口控制设备：能同时对两个以上出入口实施控制的单个出入口控制器所构成的控制设备。识读设备1执行设备1出入口1识读设备n执行设备n出入口n……管理/控制设备（现场控制部分）4）出口控制系统按联网模式划分可分为总线制、环线制；单级网、...
