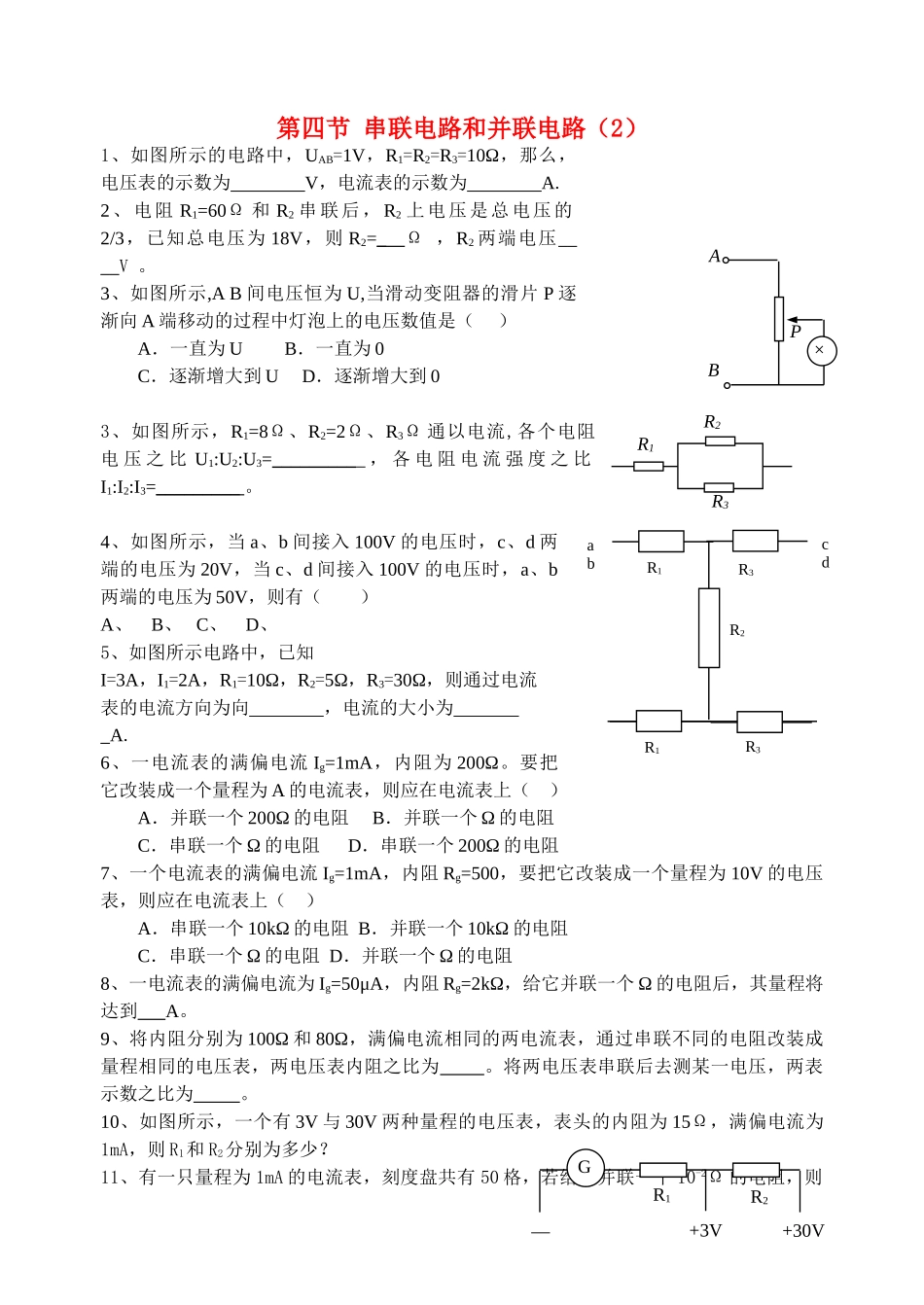

第四节串联电路和并联电路(2)1、如图所示的电路中,UAB=1V,R1=R2=R3=10Ω,那么,电压表的示数为________V,电流表的示数为________A.2、电阻R1=60Ω和R2串联后,R2上电压是总电压的2/3,已知总电压为18V,则R2=_Ω,R2两端电压____V。3、如图所示,AB间电压恒为U,当滑动变阻器的滑片P逐渐向A端移动的过程中灯泡上的电压数值是()A.一直为UB.一直为0C.逐渐增大到UD.逐渐增大到03、如图所示,R1=8Ω、R2=2Ω、R3Ω通以电流,各个电阻电压之比U1:U2:U3=__________,各电阻电流强度之比I1:I2:I3=_________。4、如图所示,当a、b间接入100V的电压时,c、d两端的电压为20V,当c、d间接入100V的电压时,a、b两端的电压为50V,则有()A、B、C、D、5、如图所示电路中,已知I=3A,I1=2A,R1=10Ω,R2=5Ω,R3=30Ω,则通过电流表的电流方向为向________,电流的大小为________A.6、一电流表的满偏电流Ig=1mA,内阻为200Ω。要把它改装成一个量程为A的电流表,则应在电流表上()A.并联一个200Ω的电阻B.并联一个Ω的电阻C.串联一个Ω的电阻D.串联一个200Ω的电阻7、一个电流表的满偏电流Ig=1mA,内阻Rg=500,要把它改装成一个量程为10V的电压表,则应在电流表上()A.串联一个10kΩ的电阻B.并联一个10kΩ的电阻C.串联一个Ω的电阻D.并联一个Ω的电阻8、一电流表的满偏电流为Ig=50μA,内阻Rg=2kΩ,给它并联一个Ω的电阻后,其量程将达到A。9、将内阻分别为100Ω和80Ω,满偏电流相同的两电流表,通过串联不同的电阻改装成量程相同的电压表,两电压表内阻之比为。将两电压表串联后去测某一电压,两表示数之比为。10、如图所示,一个有3V与30V两种量程的电压表,表头的内阻为15Ω,满偏电流为1mA,则R1和R2分别为多少?11、有一只量程为1mA的电流表,刻度盘共有50格,若给它并联一个10-2Ω的电阻,则ABP×R1R2R3R1R3R2cdabR1R3—GR1R2+3V+30V可将它改装成一个量程为1A的电流表.若要把这个量程为1mA的电流表改装成一个量程为10V的电压表,应在电流表上串接一个________Ω的电阻.将这个电压表并联接在某段电路上,指针偏转40格,这段电路两端的电压是_____V.12、如图所示,A、B两点接在恒压电源上,内阻不可忽略的电流表并联,示数分别为2A和3A.若将两只电流表串联起来接入电路中,两只电流表的示数均为4A,那么电路不接入电流表时,流过R的电流是________A.
