高中物理 第四节 串联电路和并联电路2学案 新人教版选修3 VIP免费

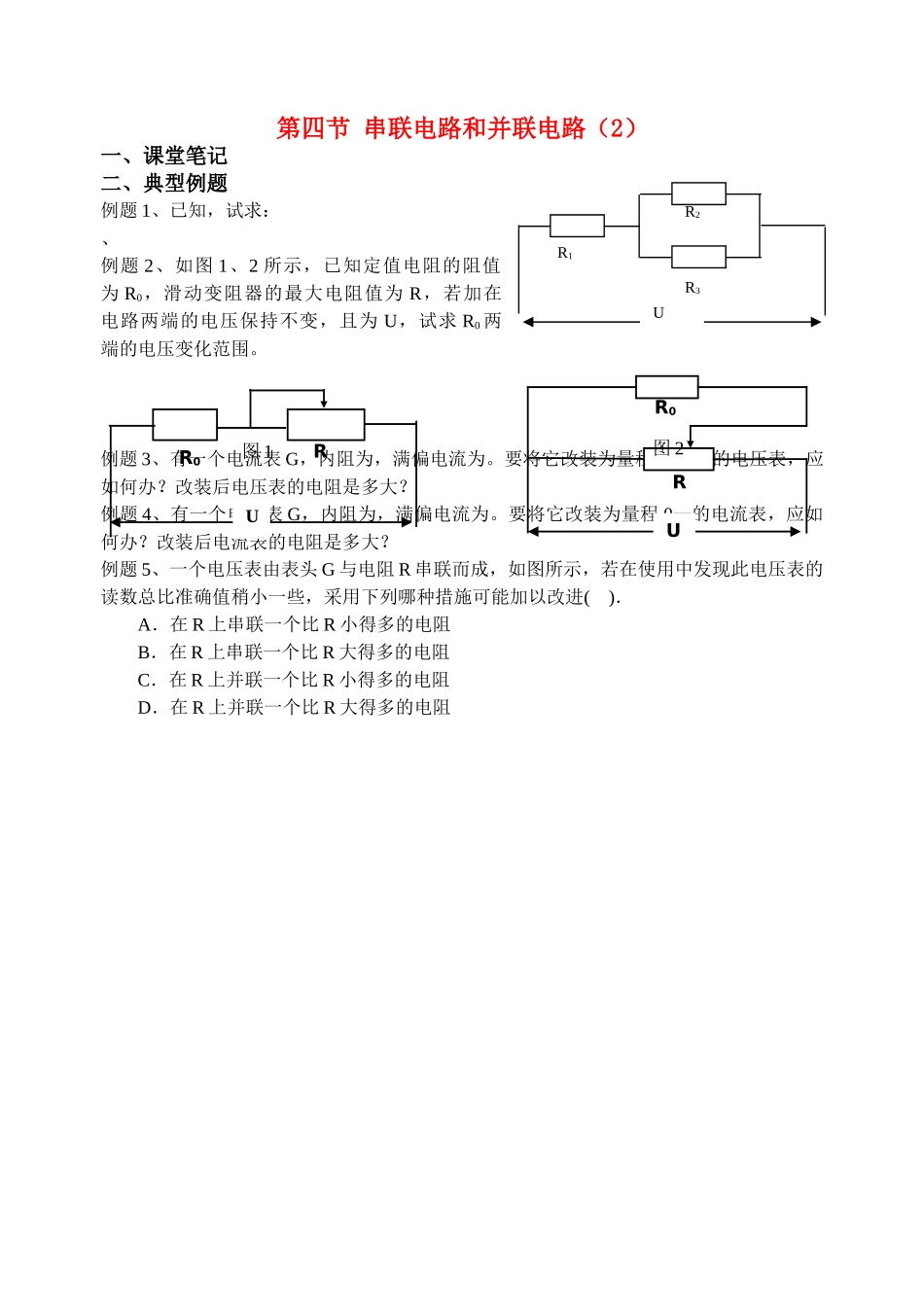

高中物理 第四节 串联电路和并联电路2学案 新人教版选修3 _第1页
1/1
第四节串联电路和并联电路(2)一、课堂笔记二、典型例题例题1、已知,试求:、例题2、如图1、2所示,已知定值电阻的阻值为R0,滑动变阻器的最大电阻值为R,若加在电路两端的电压保持不变,且为U,试求R0两端的电压变化范围。例题3、有一个电流表G,内阻为,满偏电流为。要将它改装为量程0—3V的电压表,应如何办?改装后电压表的电阻是多大?例题4、有一个电流表G,内阻为,满偏电流为。要将它改装为量程0—的电流表,应如何办?改装后电流表的电阻是多大?例题5、一个电压表由表头G与电阻R串联而成,如图所示,若在使用中发现此电压表的读数总比准确值稍小一些,采用下列哪种措施可能加以改进().A.在R上串联一个比R小得多的电阻B.在R上串联一个比R大得多的电阻C.在R上并联一个比R小得多的电阻D.在R上并联一个比R大得多的电阻R0RUUR0RR1R2R3U图1图2
