地下停车场导向系统设计规范方案说明VIP免费

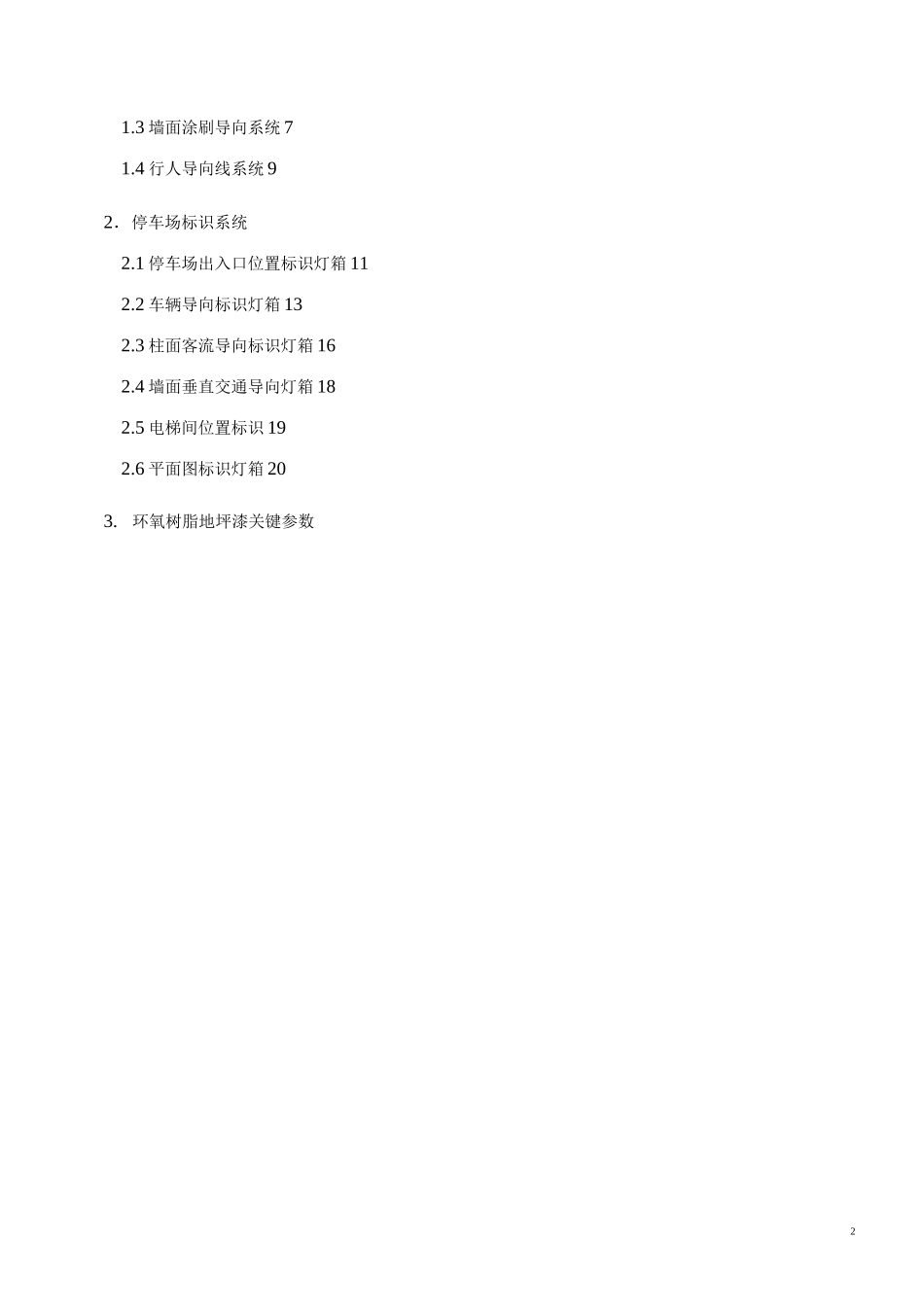

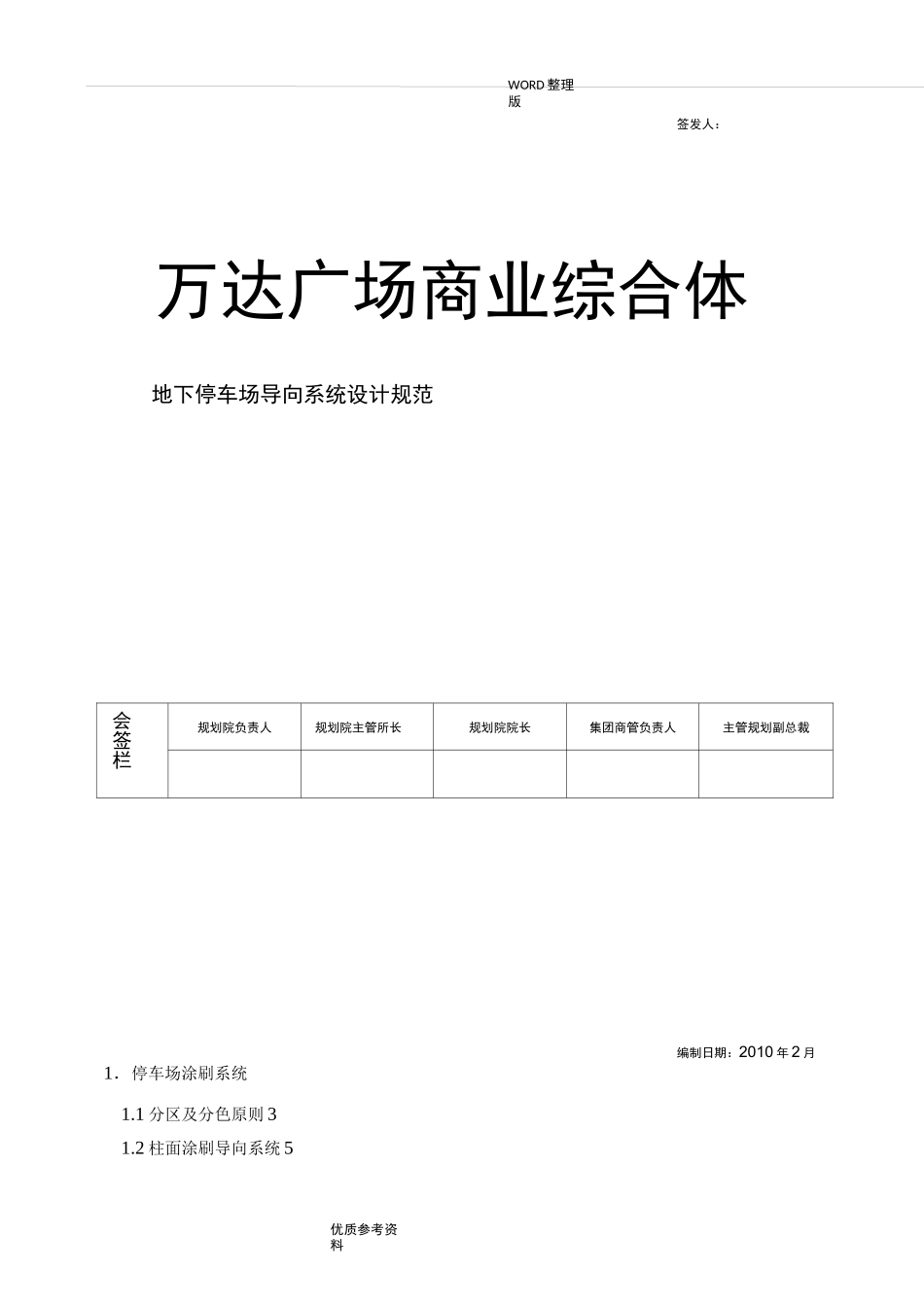

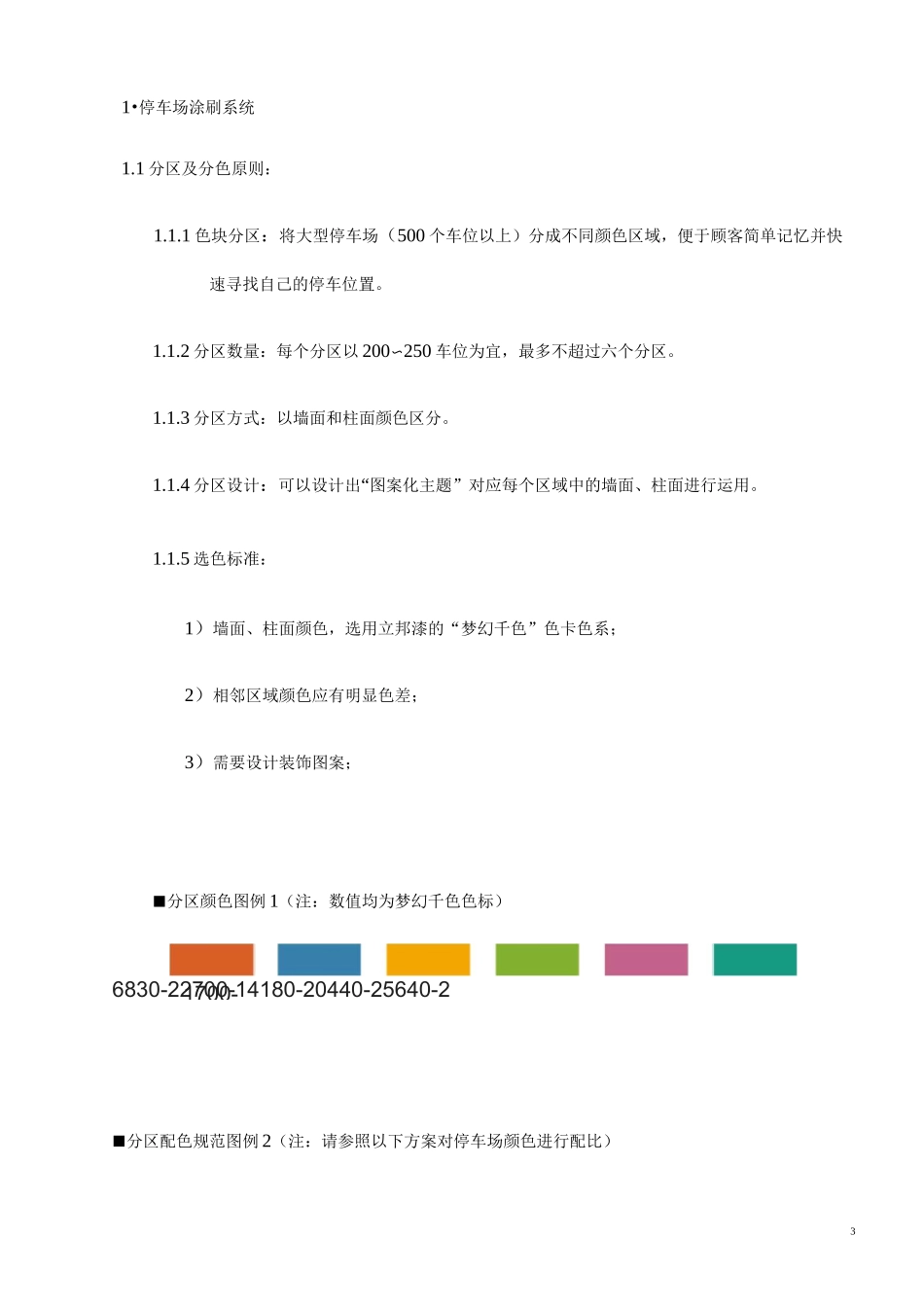

WORD整理版优质参考资料签发人：万达广场商业综合体地下停车场导向系统设计规范会签栏规划院负责人规划院主管所长规划院院长集团商管负责人主管规划副总裁编制日期：2010年2月1．停车场涂刷系统1.1分区及分色原则31.2柱面涂刷导向系统521.3墙面涂刷导向系统71.4行人导向线系统92．停车场标识系统2.1停车场出入口位置标识灯箱112.2车辆导向标识灯箱132.3柱面客流导向标识灯箱162.4墙面垂直交通导向灯箱182.5电梯间位置标识192.6平面图标识灯箱203.环氧树脂地坪漆关键参数1700-31•停车场涂刷系统1.1分区及分色原则：1.1.1色块分区：将大型停车场（500个车位以上）分成不同颜色区域，便于顾客简单记忆并快速寻找自己的停车位置。1.1.2分区数量：每个分区以200〜250车位为宜，最多不超过六个分区。1.1.3分区方式：以墙面和柱面颜色区分。1.1.4分区设计：可以设计出“图案化主题”对应每个区域中的墙面、柱面进行运用。1.1.5选色标准：1）墙面、柱面颜色，选用立邦漆的“梦幻千色”色卡色系；2）相邻区域颜色应有明显色差；3）需要设计装饰图案；■分区颜色图例1（注：数值均为梦幻千色色标）6830-22700-14180-20440-25640-2■分区配色规范图例2（注：请参照以下方案对停车场颜色进行配比）BxBC^iDX41SQDEOun-570004+5B4041700-116530-2270£^1&B30-52700d41B0-S■柱面图例3（注：图例为标准做法，依据设计单位而定〈以下仅为示意〉）■墙面图例4（注：墙面图案根据主题不同，依据设计单位设计而定〈以下仅为示意〉）1700-1700170CEB30EB3037(151.2柱面涂刷导向系统项目：柱面涂刷技术规范：图例示范：▼30006色带位置：由地面从下往上--踢脚线150mm、留白900mm、腰线150mm、从1200mni至3000mm之间粉刷色带，3000mm以上修补平整。颜色：按分区配色规则。色彩搭配原则是对比色或互补色踢脚线：灰色（同地面材质、颜色）腰线：灰色（同柱面材质色标1320-3）内容：柱面导向信息以客流导向为主一与行车道平行柱面（a面）为客流导向信息（超薄灯箱-详见2.3柱面客流导向标识灯箱要求）或分区吉祥物图饰；与行车道垂直侧面（b、d面）为分区编号注意：停车场所有的柱面都要求涂刷当前分区颜色主要材料：立邦漆、环氧树脂地坪漆工艺要求：柱面平整度需达到相应标准，用美纹纸框出相应色带区域，均匀滚刷。柱面信息文字及图案采用丝网印刷工艺进行刮涂。步骤如下：制版、定位网版、清理柱面并固定好网版、调色、刮涂完成图案印刷。图例5（柱面效果照片示例一重庆南坪万达广场）图例660V1400*1呂附录：7blEcoHoflD|车b-车iid£以面向车愷傩为A面，如图标鳖谢柱面展洱示dt田竣D8・D注意：1.A面为柱面导向指引信息，只能出现柱面客流导向标识灯箱或柱面图案。B、D面只能出现分区、分道信息。C面保留分区色彩不做任何信息提示。2.柱面信息面如遇避让不开的设施（如：消防栓、配电箱、各类管线两条以上）时应避让。1.3墙面涂刷导向系统8技术规范：图例示范：娱乐楼项目：墙面涂刷踢脚线：高150mm灰色（同地面材质、颜色）从踢脚线往上至3000mm之间墙面涂刷字体：华康黑体W5-A加粗，或艺术字体，白色规格：中文字大小为600mm，英文大小为250mm.字距地高度为1000mm电梯间垂直交通信息不小于100mm。颜色：按分区色标内容：以垂直交通信息（如客梯、观光梯、卸货梯等）、区域性位置标识（如百货、超市、出入口等）进行涂刷为主。注意：墙面导向信息以车流为主，字体要清晰。如客流导向信息与车流发生冲突，以车流导向信息为主。主要材料：立邦漆、环氧树脂地坪漆工艺要求：墙面平整度需达到相应标准，用美纹纸框出相应色带部位，均匀涂刷。对于墙面图案部分采用不干胶雕刻模板，按施工文件要求贴至指定位置后涂刷白色涂料的方法进行施工，保证颜色均匀。点位原则：在垂直交通位置处、区域位置处（如百货、超市、出入口等）、重要交通转换处、长距离通道处，设置墙面导向或位置信息和设计的主题色彩方案。图例6注：墙面图案根据主题不同，依据设计单位设计而定〈以下仅为示意〉电梯间墙'面附录：9万千百货VANfS的在50米排版标岀□損示墻《.出口o——2g-s0注意：1.墙面导向信息的箭头方向必须与交通流线一致...
