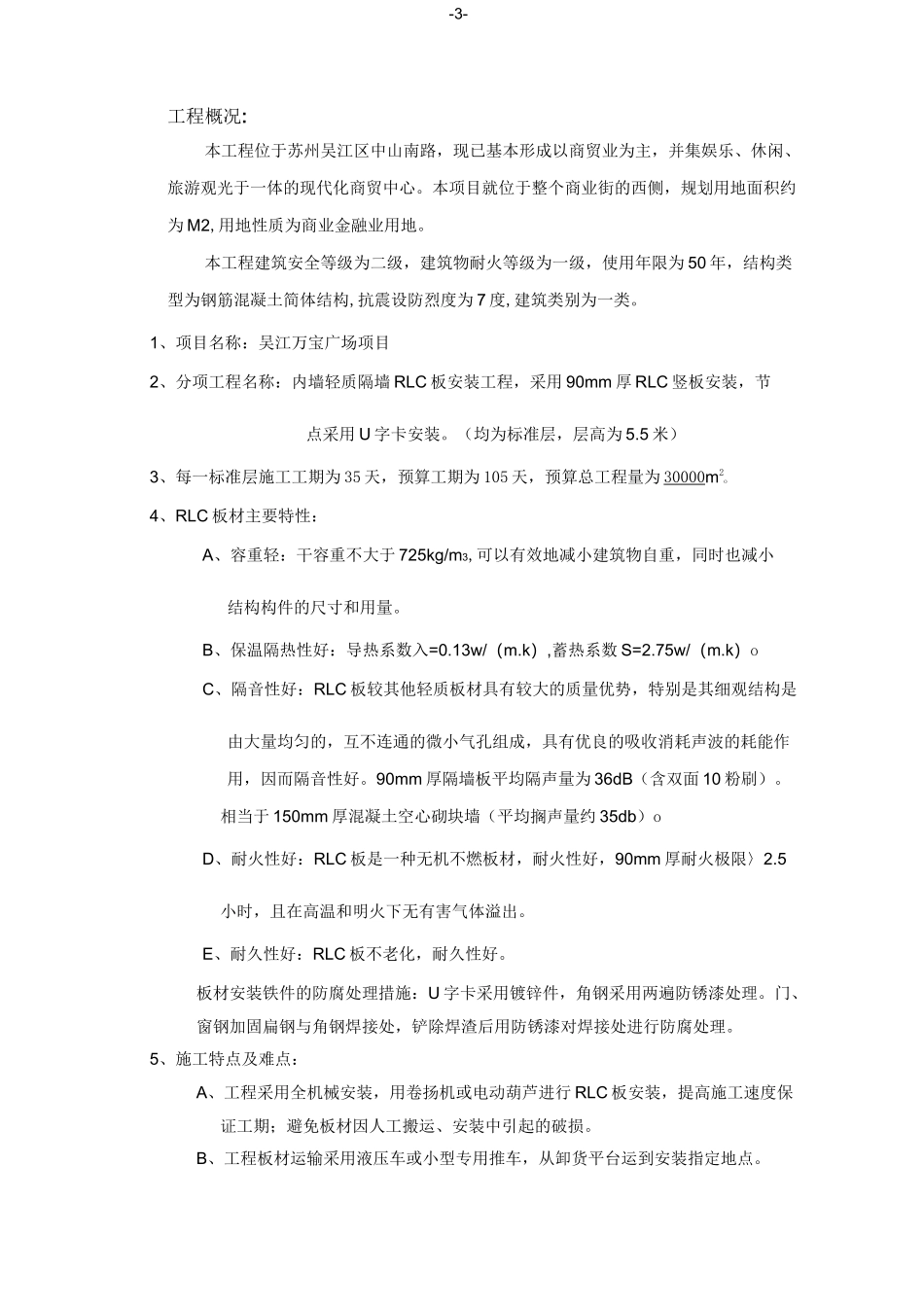

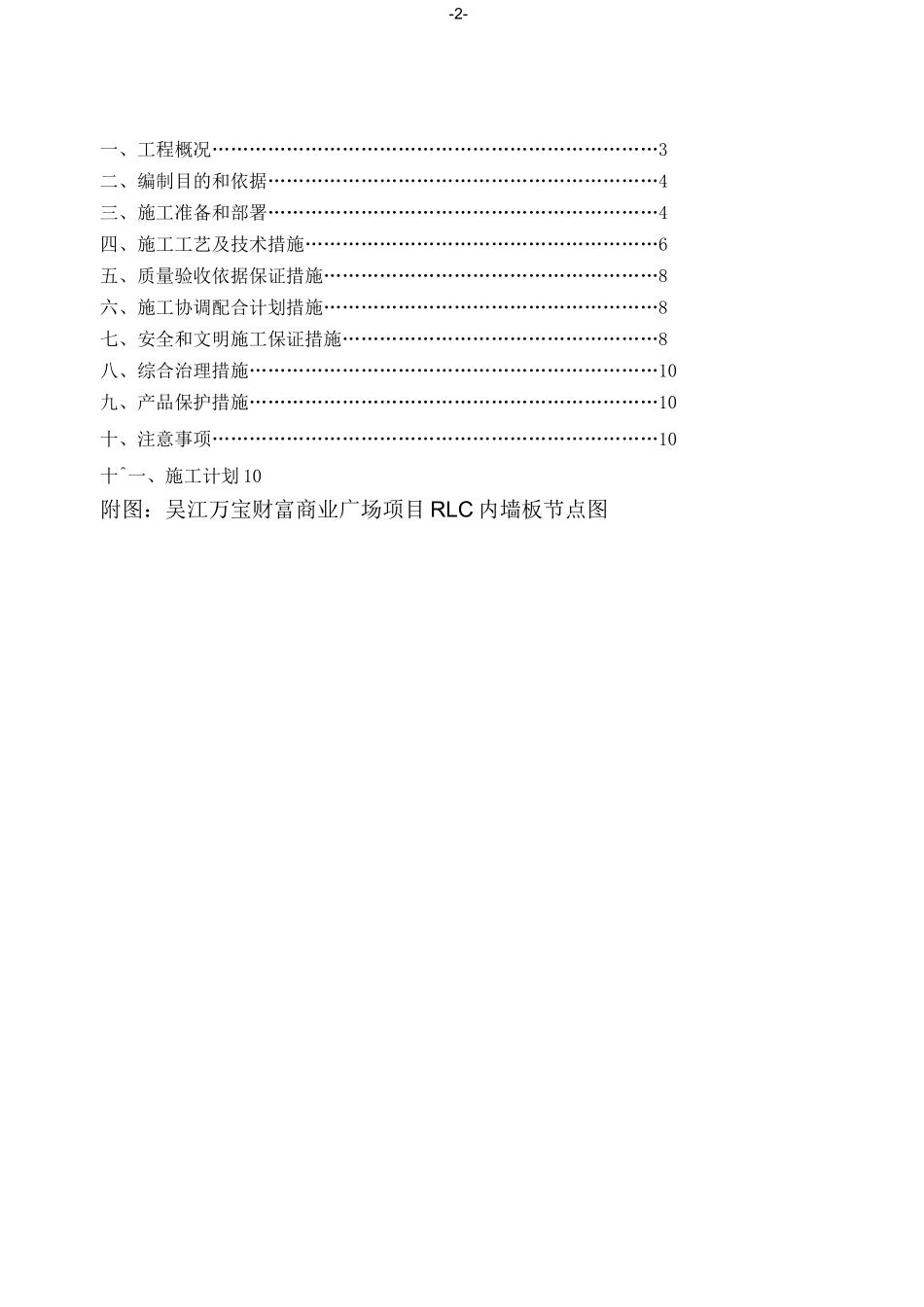

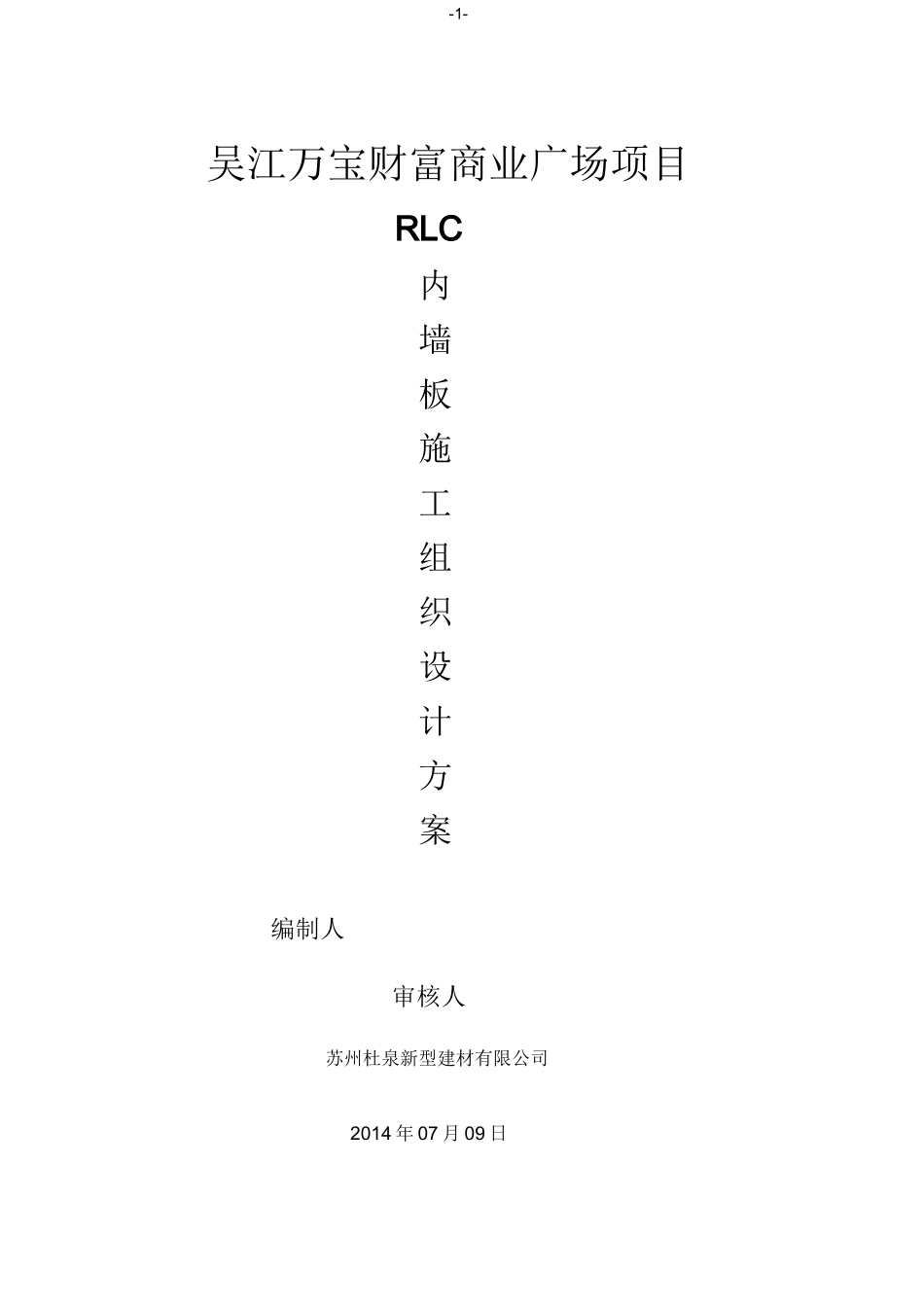

-1-吴江万宝财富商业广场项目RLC内墙板施工组织设计方案编制人审核人苏州杜泉新型建材有限公司2014年07月09日-2-一、工程概况………………………………………………………………3二、编制目的和依据………………………………………………………4三、施工准备和部署………………………………………………………4四、施工工艺及技术措施…………………………………………………6五、质量验收依据保证措施………………………………………………8六、施工协调配合计划措施………………………………………………8七、安全和文明施工保证措施……………………………………………8八、综合治理措施…………………………………………………………10九、产品保护措施…………………………………………………………10十、注意事项………………………………………………………………10十^一、施工计划10附图：吴江万宝财富商业广场项目RLC内墙板节点图-3-工程概况:本工程位于苏州吴江区中山南路，现已基本形成以商贸业为主，并集娱乐、休闲、旅游观光于一体的现代化商贸中心。本项目就位于整个商业街的西侧，规划用地面积约为M2,用地性质为商业金融业用地。本工程建筑安全等级为二级，建筑物耐火等级为一级，使用年限为50年，结构类型为钢筋混凝土简体结构,抗震设防烈度为7度,建筑类别为一类。1、项目名称：吴江万宝广场项目2、分项工程名称：内墙轻质隔墙RLC板安装工程，采用90mm厚RLC竖板安装，节点采用U字卡安装。（均为标准层，层高为5.5米）3、每一标准层施工工期为35天，预算工期为105天，预算总工程量为30000m2o4、RLC板材主要特性：A、容重轻：干容重不大于725kg/m3,可以有效地减小建筑物自重，同时也减小结构构件的尺寸和用量。B、保温隔热性好：导热系数入=0.13w/（m.k）,蓄热系数S=2.75w/（m.k）oC、隔音性好：RLC板较其他轻质板材具有较大的质量优势，特别是其细观结构是由大量均匀的，互不连通的微小气孔组成，具有优良的吸收消耗声波的耗能作用，因而隔音性好。90mm厚隔墙板平均隔声量为36dB（含双面10粉刷）。相当于150mm厚混凝土空心砌块墙（平均搁声量约35db）oD、耐火性好：RLC板是一种无机不燃板材，耐火性好，90mm厚耐火极限〉2.5小时，且在高温和明火下无有害气体溢出。E、耐久性好：RLC板不老化，耐久性好。板材安装铁件的防腐处理措施：U字卡采用镀锌件，角钢采用两遍防锈漆处理。门、窗钢加固扁钢与角钢焊接处，铲除焊渣后用防锈漆对焊接处进行防腐处理。5、施工特点及难点：A、工程采用全机械安装，用卷扬机或电动葫芦进行RLC板安装，提高施工速度保证工期；避免板材因人工搬运、安装中引起的破损。B、工程板材运输采用液压车或小型专用推车，从卸货平台运到安装指定地点。-4-C、脚手架搭设要求：本工程对安装时采用的活动脚手架要严格按照国家规范进行搭设，经总包检查合格后方可使用。D、部分隔墙仅安装2.8米以上高度，增加施工和焊接难度。二、编制目的和依据:1、编制目的：编制本方案的目的是为了保证该分项工程的的施工管理在组织上有保证，在施工工序、工艺流程、检查监督等方面的主要工作都有章可循、有序运作，在安全生产、质量管理、工期进度及环境保护等方面有明确的目标、要求和得力的措施给该分项工程的顺利完成提供强有力的保障。2、编制依据和执行的技术标准：•吴江万宝广场工程图纸•轻质混凝土板构造详图集•其他相关的国家、行业和江苏省现行建筑施工的各类规程、规范及验收标准三、施工准备和部署:1、施工准备：•我司设计部门根据确认提供的本项目结构、建筑图及变更通知完成排板图后报总包、监理部门审定并获得批准。•熟悉工程概况，对工地的环境、安全因素、危险源进行识别、评价。掌握工地施工用水源、道路、运输（包括垂直运输）、脚手架使用等情况。•熟悉施工图纸及相关图集。收集准备质量、安全、施工所涉及的相关规范、规定、施工日志、作业指导书等资料。•编制施工方案，并报部门审核、会签，总包、业主、监理批准。•组织前期施工人员进场，安排好办公、生活、仓库、现场板材临时堆放场地等前期准备工作，工人住宿在施工现场外安排...
