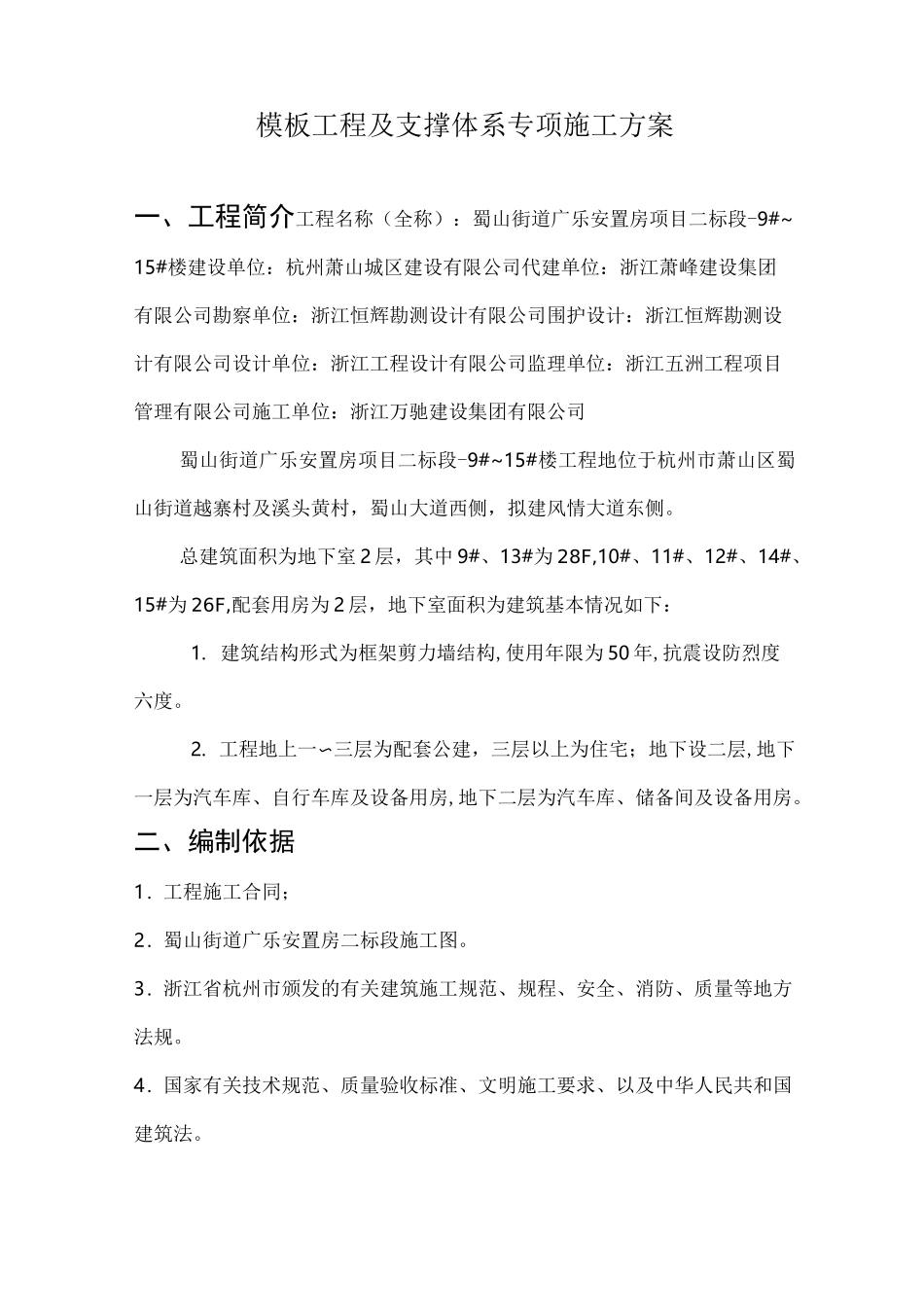

模板工程及支撑体系专项施工方案一、工程简介工程名称（全称）：蜀山街道广乐安置房项目二标段-9#~15#楼建设单位：杭州萧山城区建设有限公司代建单位：浙江萧峰建设集团有限公司勘察单位：浙江恒辉勘测设计有限公司围护设计：浙江恒辉勘测设计有限公司设计单位：浙江工程设计有限公司监理单位：浙江五洲工程项目管理有限公司施工单位：浙江万驰建设集团有限公司蜀山街道广乐安置房项目二标段-9#~15#楼工程地位于杭州市萧山区蜀山街道越寨村及溪头黄村，蜀山大道西侧，拟建风情大道东侧。总建筑面积为地下室2层，其中9#、13#为28F,10#、11#、12#、14#、15#为26F,配套用房为2层，地下室面积为建筑基本情况如下：1.建筑结构形式为框架剪力墙结构,使用年限为50年,抗震设防烈度六度。2.工程地上一〜三层为配套公建，三层以上为住宅；地下设二层,地下一层为汽车库、自行车库及设备用房,地下二层为汽车库、储备间及设备用房。二、编制依据1．工程施工合同；2．蜀山街道广乐安置房二标段施工图。3．浙江省杭州市颁发的有关建筑施工规范、规程、安全、消防、质量等地方法规。4．国家有关技术规范、质量验收标准、文明施工要求、以及中华人民共和国建筑法。5．计算依据《混凝土结构工程施工规范》GB50666-2011《建筑施工扣件式钢管脚手架安全技术规范》JGJ162-2008《建筑施工模板安全技术规范》JGJ130-2011三、支撑体系及模板工程要求1．地下室模板及支架布置支模架采用©48的脚手架钢管搭设，梁底板采用15mm厚木胶合板及60X80方木搁栅，侧板和现浇板底采用木胶合板。承台、地梁、电梯井、集水坑等砌砖模。支模架搭设时对框架梁、连系梁及楼板的立杆间距，根据楼板厚、梁截面的不同而不同，具体如下：地下室一层楼面（即地下室负二层）：层高—米；最大梁截面为300X1550mm；楼板厚130mm及200mm,支楼板支模架的立杆纵距1150mm,立杆横距1100mm（纵横距可视梁截面及跨度做适应调整，但不得大于此数据）；支模架的歩高（水平杆）控制在1.80m。地下室墙板支模：模板面板厚度h=15mm，内外楞采用圆钢管©48X，每道外楞2根钢楞，间距500mm。穿墙螺栓水平间距600mm,穿墙螺栓竖向距间500mm，直径12mm。地下室顶板（即地下室负一层）：层高—米；最大梁截面为300X2000mm；楼板厚200mm及250mm，楼板支模架的立杆纵距为1100mm，立杆横距为1000mm；支模架的歩高（水平杆）控制在1.80m。支模架按全部设置纵向和横向水平拉结杆，确保90%以上的立杆处于有效的拉结约束状态。减少长细比，提高轴间距承载力。在距地面20cm距离设纵横扫地杆。钢管横楞与立杆用直角扣件连接，同时在顶排纵横水平杆和横楞杆下立杆上增加一个顶扣件，以确保安全。满堂模板支架四边与中间每隔四排支架立杆设一道横向剪力撑，由底至顶连续设置。高于4m的模板支架，其两端与中间每隔4排立杆从顶层开始向下，每隔2歩设置一道水平剪力撑。设有后浇带模板单独支撑，独成支撑体系，在后浇带混凝土浇筑前模板不能拆除。2．模板工程的主要施工方法支撑系统钢管的规格、尺寸、接头方法，间距及剪力撑设置均应符合《JGJ130-2011》建筑施工扣件式钢管脚手架安全技术规范。根据GB50204-2011规范要求，对大于4m的梁板底模应按设计起拱，设计无具体要求时，起拱高度为跨度的1/1000~3/1000。模板工程的施工质量必须参照《GB50204-2011》模板分项工程的质量要求进行控制。支拆模板前必须进行针对行的安全、技术交底，并做好记录，交底双方履行签字手续。模板搭设后，应按《GB50204-2011》规范标准组织验收，验收合格后方可进入下道工序，并做好验收记录存档工作。根据结构施工荷载要求：①下层楼板应具有承受上层荷载的承载能力或加设支架支撑，因此上层楼板的混凝土未施工完时，不能拆除下层楼板的支撑架和模板。②上层支架的立柱应对准下层支架的立柱，并铺设垫板。现浇板底模板下垫搁栅同样采用80X60的方木，间距为300mm（200mm楼板间距450），搁栅搭接长度不少于50cm，并一定要搭接在支点上，不允许出现悬挑的现象，这样才能保证模板的刚度，浇混凝土时不会发生明显的弯曲变形。承重支模架的验收由项目部具体负责，可以会同监理进行验收。3•支模架...
