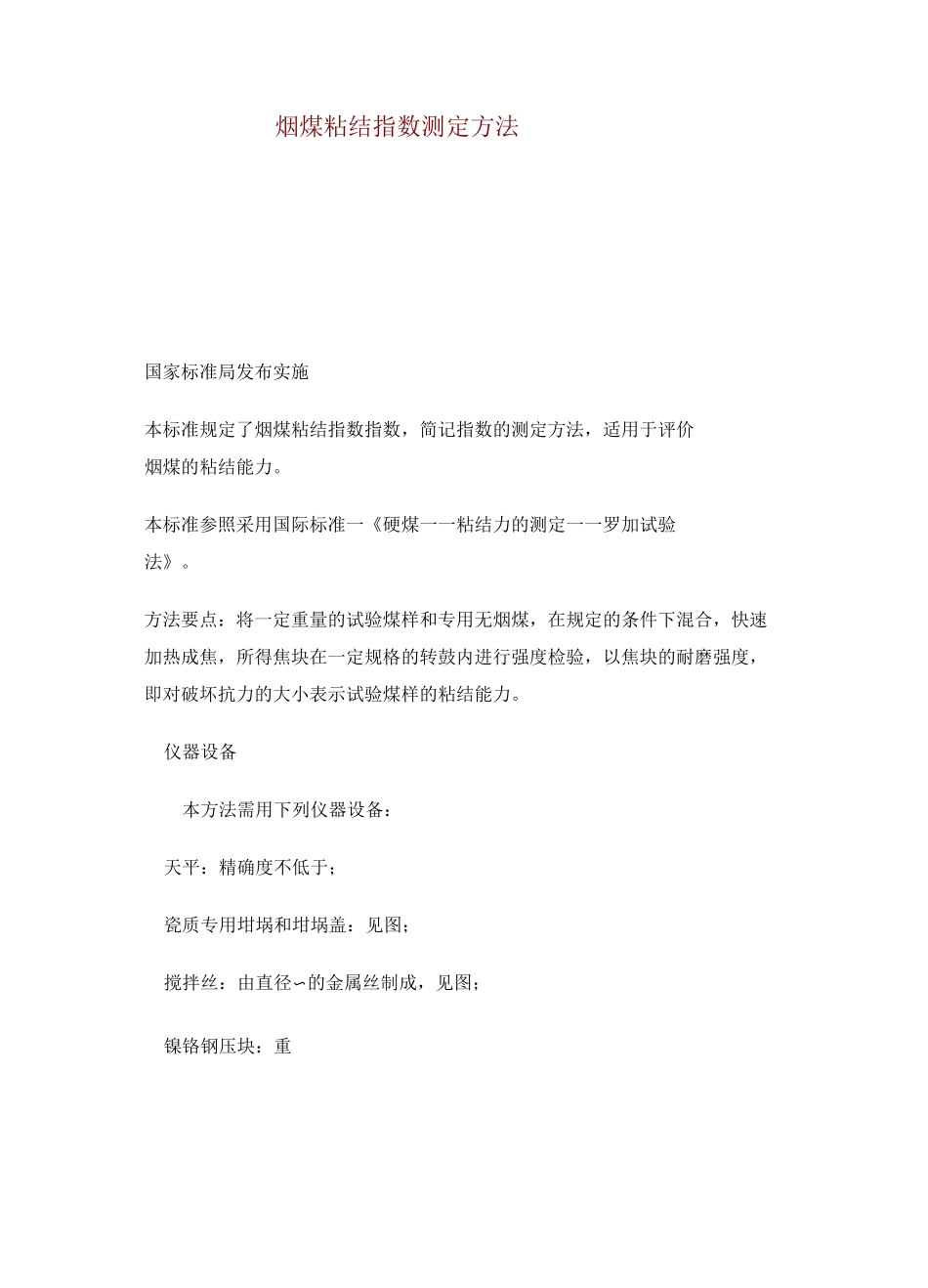

烟煤粘结指数测定方法GB5447—85VIP专享VIP免费

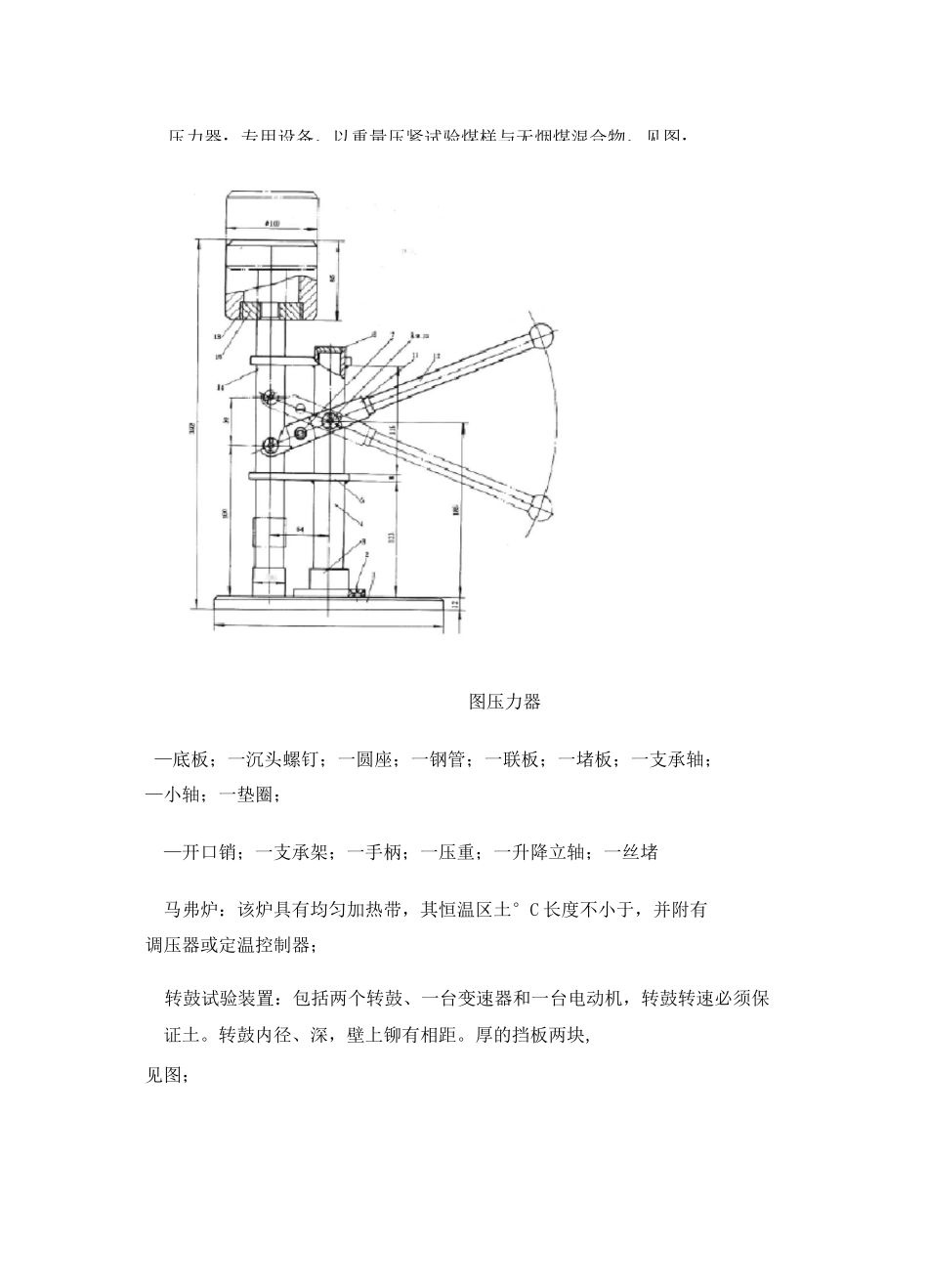

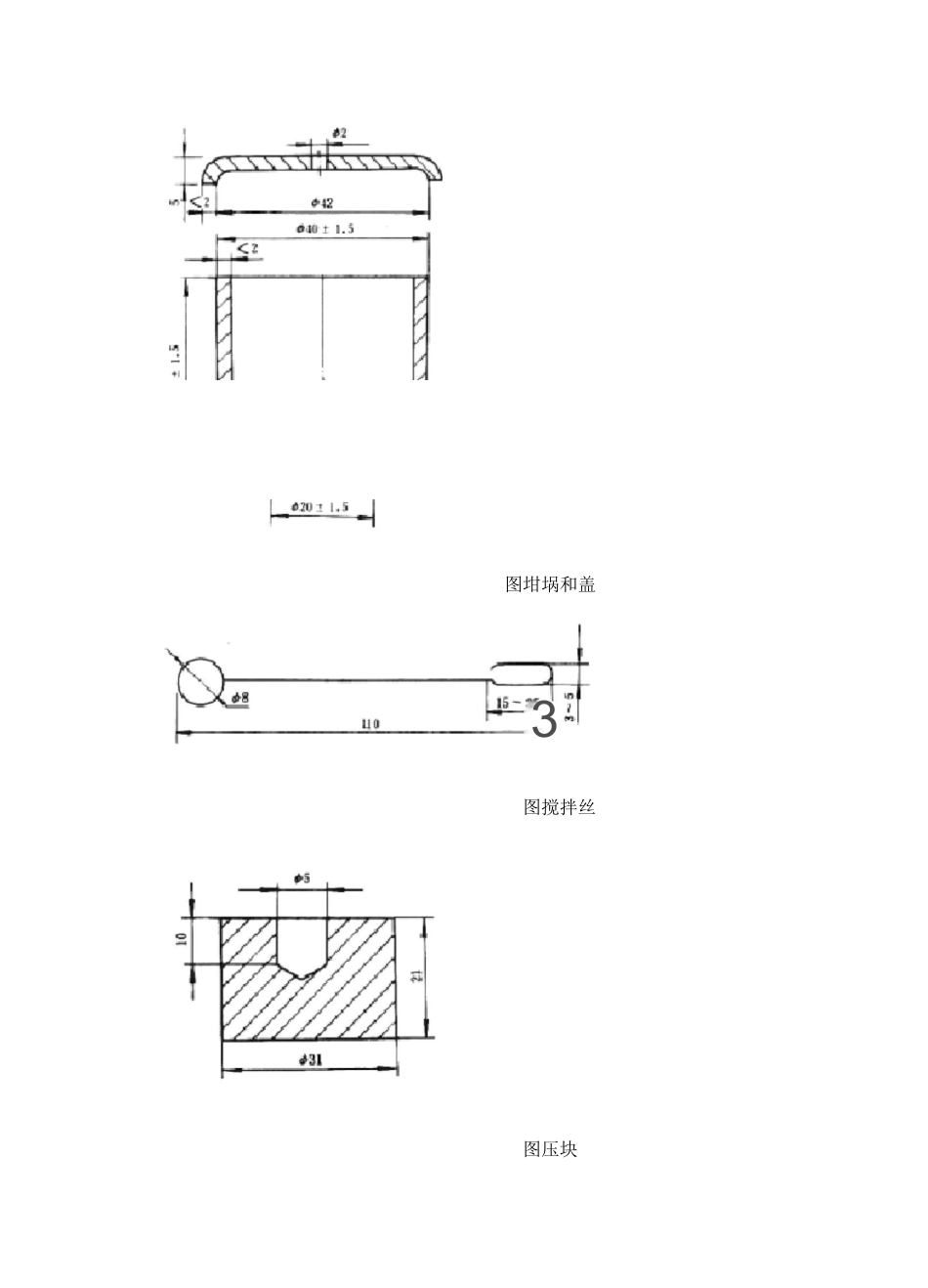

烟煤粘结指数测定方法国家标准局发布实施本标准规定了烟煤粘结指数指数，简记指数的测定方法，适用于评价烟煤的粘结能力。本标准参照采用国际标准一《硬煤一一粘结力的测定一一罗加试验法》。方法要点：将一定重量的试验煤样和专用无烟煤，在规定的条件下混合，快速加热成焦，所得焦块在一定规格的转鼓内进行强度检验，以焦块的耐磨强度，即对破坏抗力的大小表示试验煤样的粘结能力。仪器设备本方法需用下列仪器设备：天平：精确度不低于；瓷质专用坩埚和坩埚盖：见图；搅拌丝：由直径〜的金属丝制成，见图；镍铬钢压块：重图坩埚和盖3图搅拌丝图压块压力器：专用设备，以重量压紧试验煤样与无烟煤混合物，见图；4图压力器—底板；一沉头螺钉；一圆座；一钢管；一联板；一堵板；一支承轴；—小轴；一垫圈；—开口销；一支承架；一手柄；一压重；一升降立轴；一丝堵马弗炉：该炉具有均匀加热带，其恒温区土°C长度不小于，并附有调压器或定温控制器；转鼓试验装置：包括两个转鼓、一台变速器和一台电动机，转鼓转速必须保证土。转鼓内径、深，壁上铆有相距。厚的挡板两块,见图；圆孔筛：筛孔直径。本方法需用下列辅助用具：圮埚架：由直径〜镰銘丝制成，见图；图转鼓>-■・■1图圮埚架示意图A+1S-43秒表;干燥器；小镊子；小刷子；带手柄平铲：手柄长〜、铲宽约，铲长〜、高。送取盛样坩埚架出入马弗炉用；玻璃表面皿或铝箔制成的称样皿；搪瓷盘：两只，长、宽、高约。煤样粘结指数试验煤样，应是达到空气干燥状态、粒度小于的分析煤样,其中〜的煤粒占全部煤样的〜。煤样粉碎后并在试验前，应混合均匀。粘结指数试验煤样应装在密封的容器中，制样后到试验的时间不应超过一星期。如超过一星期，应在报告中注明制样和试验时间。粘结指数测定中所用的无烟煤，必须是宁夏汝箕沟煤矿的专用无烟煤。专用无烟煤采样、制样及质量要求见附录。试验步骤先称取无烟煤，再称取试验煤样放入坩埚，重量应称准到。用搅拌丝将坩埚内的混合物搅拌。搅拌方法是：坩埚作。左右倾斜，逆时针方向转动，每分钟约，搅拌丝按同样倾角作顺时针方向转动，每分钟约，搅拌时，搅拌丝的圆环接触坩埚壁与底相连接的圆弧部分。经后，一边继续搅拌，一边将坩埚与搅拌丝逐渐转到垂直位置，时，搅拌结束，亦可用达到同样搅拌效果的机械装置进行搅拌。在搅拌时，应防止煤样外溅。搅拌后，将坩埚壁上煤粉轻轻扫下，用搅拌丝轻轻将混合物拨平，沿坩埚壁的层面略低〜，以便压块将混合物压紧后，使煤样表面处于同一平面。用银子加压块于坩埚中央，然后将其置于压力器下压，加压时防止冲击。加压结束后，压块仍留在混合物上，加上坩埚盖。注意从搅拌时开始，带有混合物的坩埚，应轻拿轻放，避免受到撞击与振动。将带盖的坩埚放置在坩埚架中，用带手柄的平铲托起坩埚架，放入预先升温到°C的马弗炉内的恒温区。放入坩埚后的内，炉温应恢复到°C，以后炉温应保持在土°C。从放入坩埚开始计时，焦化，之后，将坩埚从马弗炉中取出，放置冷却到室温。若不立即进行转鼓试验，则将坩埚放入干燥器中。马弗炉温度测量点，应在两行坩埚中央。从冷却后的坩埚中取出压块。当压块上附有焦屑时，应刷入坩埚内。称量焦渣总重，然后将其放入转鼓内，进行第一次转鼓试验，转鼓试验后的焦块用圆孔筛进行筛分，再称量筛上部分重量，然后，将其放入转鼓进行第二次转鼓试验，重复筛分、称重操作。每次转鼓试验即。重量都称准到。结果计算粘结指数按式计算：式中——焦化处理后焦渣总重，；第一次转鼓试验后，筛上部分的重量，第二次转鼓试验后，筛上部分的重量，计算结果取到小数第一位。补充试验当测得的时，需重做试验。此时，试验煤样和无烟煤的比例改为：。即试验煤样与专用无烟煤。其余试验步骤均和第章相同，结果按式计算：[.3〔加I*叫Wi2j式中符号意义均与式相同。允许误差及结果报告每一试验煤样应分别进行二次重复试验。值大于等于时，同一化验室两次平行测定值之差不得超过，不同化验室间报告值之差不得超过。小于时,同一化验室两次平行测定值之差不得超过，不同化验室的报告值之差不得超过。以平行试验结果的算术平均值作为最终结果。报...
