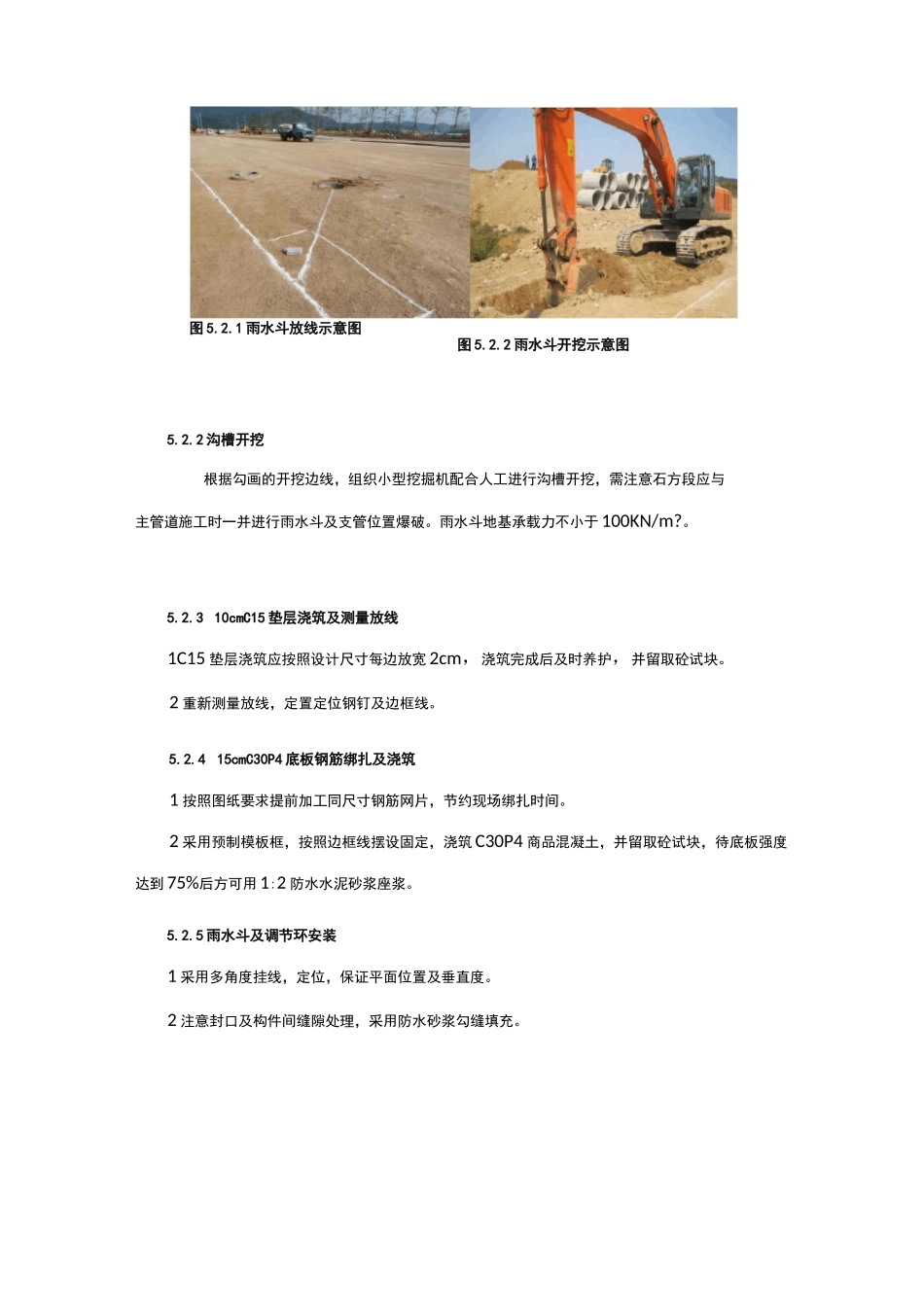

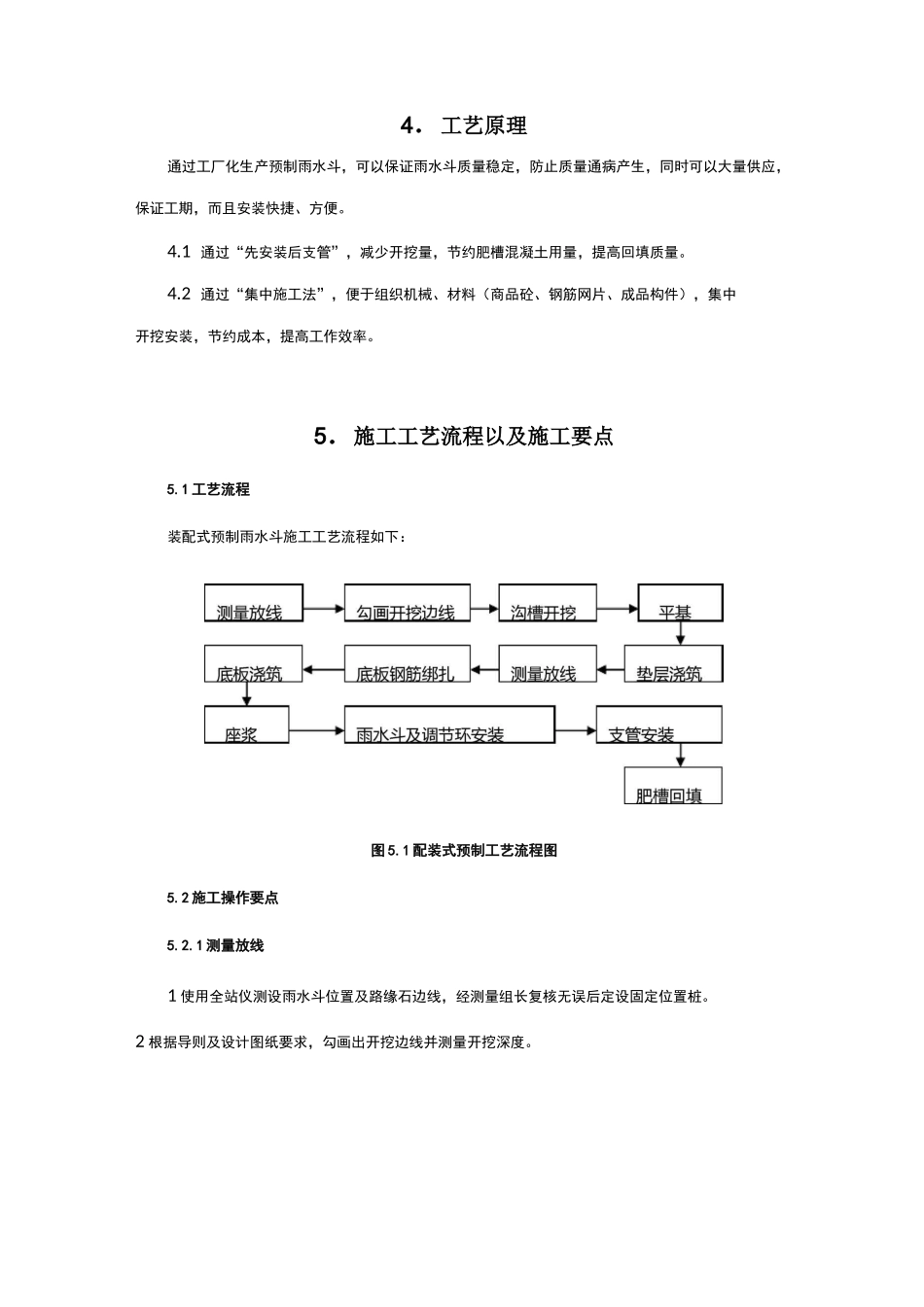

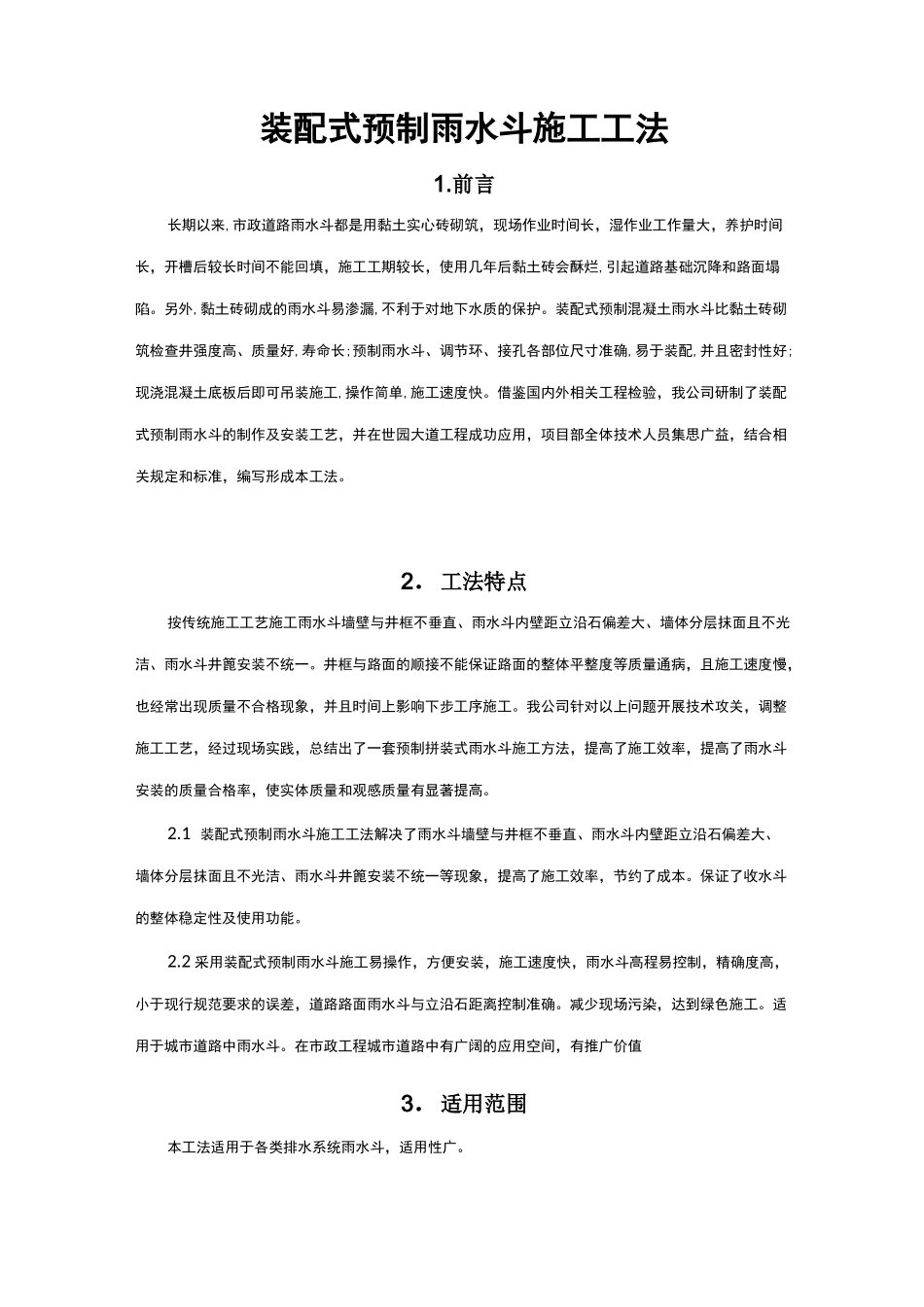

装配式预制雨水斗施工工法1.前言长期以来,市政道路雨水斗都是用黏土实心砖砌筑，现场作业时间长，湿作业工作量大，养护时间长，开槽后较长时间不能回填，施工工期较长，使用几年后黏土砖会酥烂,引起道路基础沉降和路面塌陷。另外,黏土砖砌成的雨水斗易渗漏,不利于对地下水质的保护。装配式预制混凝土雨水斗比黏土砖砌筑检查井强度高、质量好,寿命长;预制雨水斗、调节环、接孔各部位尺寸准确,易于装配,并且密封性好;现浇混凝土底板后即可吊装施工,操作简单,施工速度快。借鉴国内外相关工程检验，我公司研制了装配式预制雨水斗的制作及安装工艺，并在世园大道工程成功应用，项目部全体技术人员集思广益，结合相关规定和标准，编写形成本工法。2．工法特点按传统施工工艺施工雨水斗墙壁与井框不垂直、雨水斗内壁距立沿石偏差大、墙体分层抹面且不光洁、雨水斗井篦安装不统一。井框与路面的顺接不能保证路面的整体平整度等质量通病，且施工速度慢，也经常出现质量不合格现象，并且时间上影响下步工序施工。我公司针对以上问题开展技术攻关，调整施工工艺，经过现场实践，总结出了一套预制拼装式雨水斗施工方法，提高了施工效率，提高了雨水斗安装的质量合格率，使实体质量和观感质量有显著提高。2.1装配式预制雨水斗施工工法解决了雨水斗墙壁与井框不垂直、雨水斗内壁距立沿石偏差大、墙体分层抹面且不光洁、雨水斗井篦安装不统一等现象，提高了施工效率，节约了成本。保证了收水斗的整体稳定性及使用功能。2.2采用装配式预制雨水斗施工易操作，方便安装，施工速度快，雨水斗高程易控制，精确度高，小于现行规范要求的误差，道路路面雨水斗与立沿石距离控制准确。减少现场污染，达到绿色施工。适用于城市道路中雨水斗。在市政工程城市道路中有广阔的应用空间，有推广价值3．适用范围本工法适用于各类排水系统雨水斗，适用性广。4．工艺原理通过工厂化生产预制雨水斗，可以保证雨水斗质量稳定，防止质量通病产生，同时可以大量供应，保证工期，而且安装快捷、方便。4.1通过“先安装后支管”，减少开挖量，节约肥槽混凝土用量，提高回填质量。4.2通过“集中施工法”，便于组织机械、材料（商品砼、钢筋网片、成品构件），集中开挖安装，节约成本，提高工作效率。5．施工工艺流程以及施工要点5.1工艺流程装配式预制雨水斗施工工艺流程如下：图5.1配装式预制工艺流程图5.2施工操作要点5.2.1测量放线1使用全站仪测设雨水斗位置及路缘石边线，经测量组长复核无误后定设固定位置桩。2根据导则及设计图纸要求，勾画出开挖边线并测量开挖深度。图5.2.1雨水斗放线示意图图5.2.2雨水斗开挖示意图5.2.2沟槽开挖根据勾画的开挖边线，组织小型挖掘机配合人工进行沟槽开挖，需注意石方段应与主管道施工时一并进行雨水斗及支管位置爆破。雨水斗地基承载力不小于100KN/m?。5.2.310cmC15垫层浇筑及测量放线1C15垫层浇筑应按照设计尺寸每边放宽2cm，浇筑完成后及时养护，并留取砼试块。2重新测量放线，定置定位钢钉及边框线。5.2.415cmC30P4底板钢筋绑扎及浇筑1按照图纸要求提前加工同尺寸钢筋网片，节约现场绑扎时间。2采用预制模板框，按照边框线摆设固定，浇筑C30P4商品混凝土，并留取砼试块，待底板强度达到75%后方可用1:2防水水泥砂浆座浆。5.2.5雨水斗及调节环安装1采用多角度挂线，定位，保证平面位置及垂直度。2注意封口及构件间缝隙处理，采用防水砂浆勾缝填充。图5.2.5雨水斗吊装示意图图5.2.6雨水斗接缝处理示意图5.2.6支管安装检查井与管道连接，采用1:2防水砂浆嵌缝封堵，然后再涂刷防水涂料2-3遍。具体做法为：在管道伸进井室前，在管道下部120度范围内座防水砂浆，挤压管道使防水砂浆与管道连接密实，以砂浆外溢为宜。将管道两侧和上部分别以防水砂浆填满，插捣防水砂浆，直至完全饱满，最后抹出三角状防水砂浆，宽度保持在5-6cm。5.2.7肥槽回填采用C40商品砼填充。6•主要机具设备及材料表6.1机具设备表机具名称单位数量用途PC60挖掘机台1沟槽开挖10kw发电机台1电镐及振捣棒使用8吨吊车台1雨水斗及调节环安装表6.2材料组织表名称规格混凝土C30C15混凝土钢筋HRB335级钢筋和HPB300级钢筋防水...
