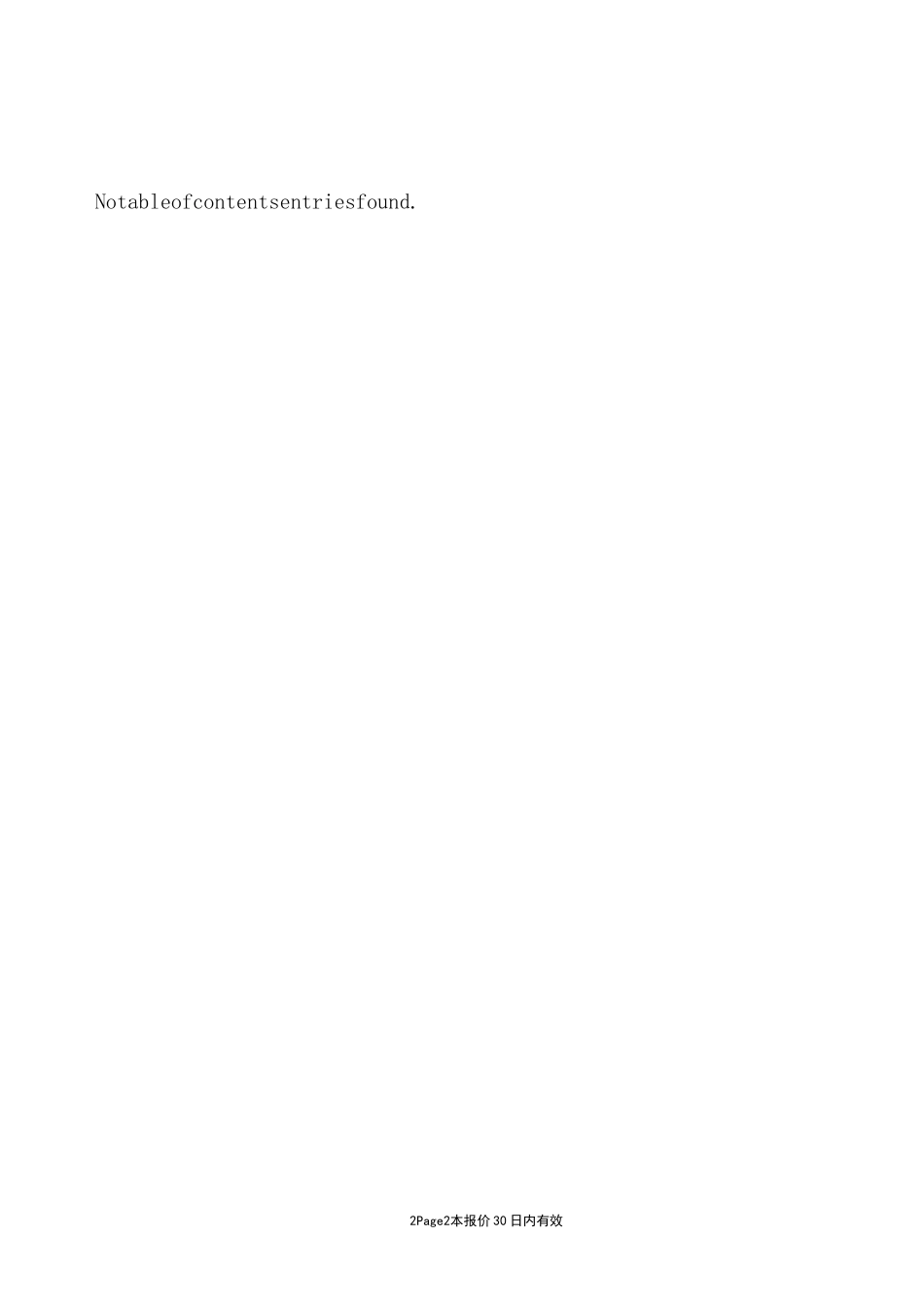

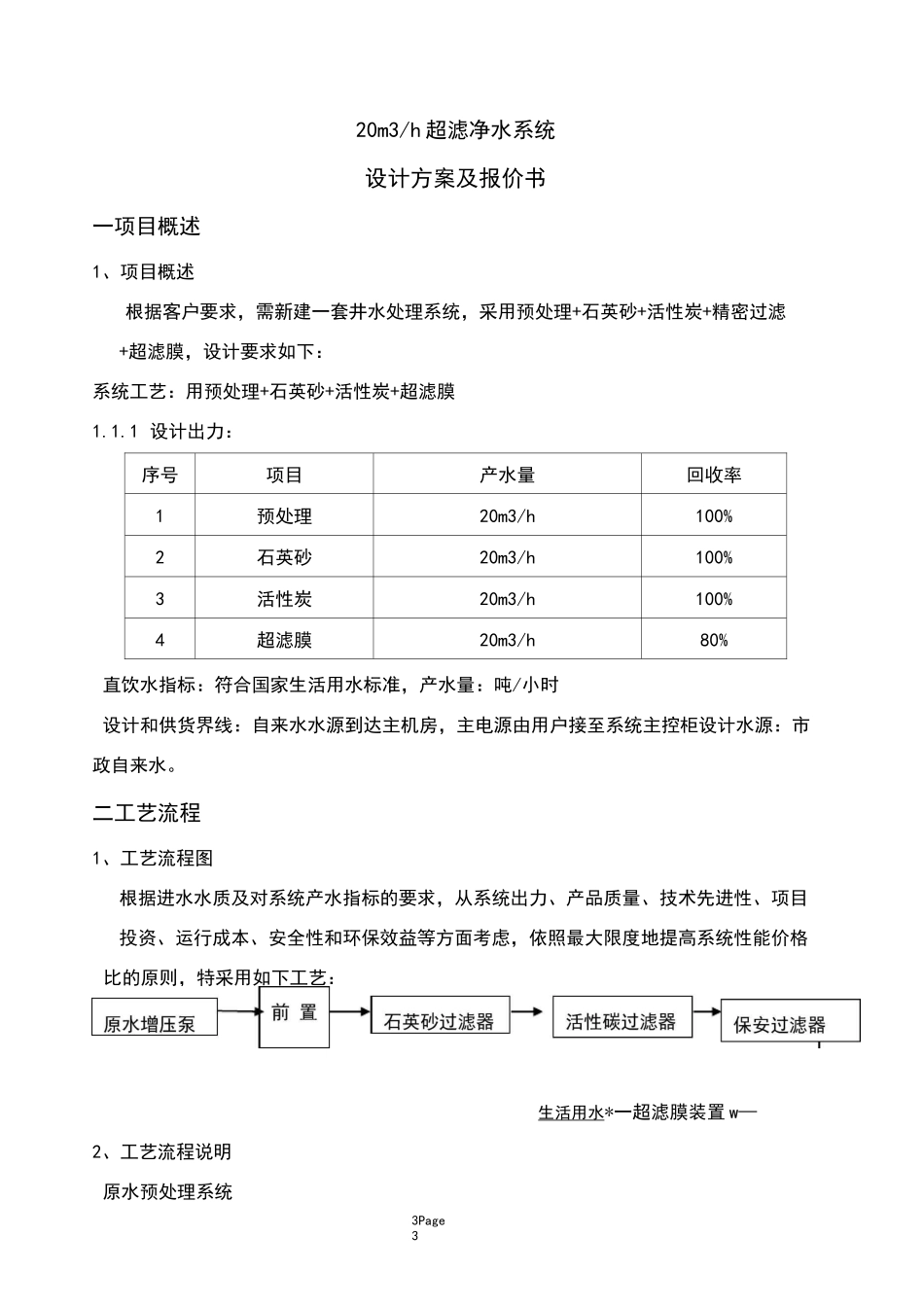

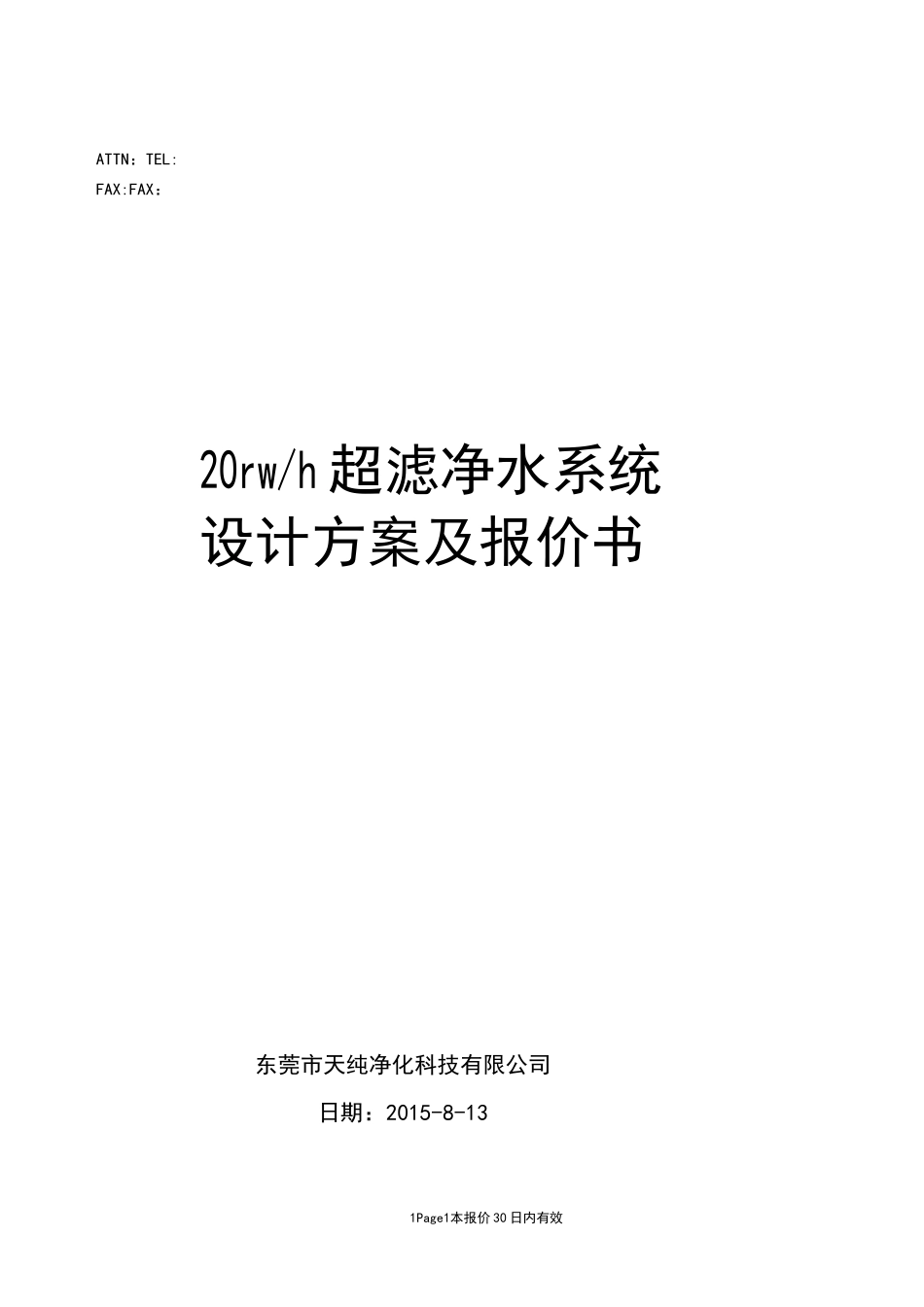

1Page1本报价30日内有效ATTN：TEL:FAX:FAX：20rw/h超滤净水系统设计方案及报价书东莞市天纯净化科技有限公司日期：2015-8-132Page2本报价30日内有效Notableofcontentsentriesfound.3Page320m3/h超滤净水系统设计方案及报价书一项目概述1、项目概述根据客户要求，需新建一套井水处理系统，采用预处理+石英砂+活性炭+精密过滤+超滤膜，设计要求如下：系统工艺：用预处理+石英砂+活性炭+超滤膜1.1.1设计出力：序号项目产水量回收率1预处理20m3/h100%2石英砂20m3/h100%3活性炭20m3/h100%4超滤膜20m3/h80%直饮水指标：符合国家生活用水标准，产水量：吨/小时设计和供货界线：自来水水源到达主机房，主电源由用户接至系统主控柜设计水源：市政自来水。二工艺流程1、工艺流程图根据进水水质及对系统产水指标的要求，从系统出力、产品质量、技术先进性、项目投资、运行成本、安全性和环保效益等方面考虑，依照最大限度地提高系统性能价格比的原则，特采用如下工艺：生活用水*一超滤膜装置w—2、工艺流程说明原水预处理系统2Page4本报价30日内有效井水中含有多种杂质，如悬浮物、细菌、胶体、有机物和无机盐等，为保证本系统中超滤膜的正常运转，则必须先去除水中的悬浮物、胶体、有机物等，使超滤膜的进水达到要求，故本系统设置原水预处理系统。原水预处理系统包括原水箱、原水增压泵、石英砂过滤器、活性炭过滤器、精密过滤器等。2.1.1原水箱原水箱用于贮存进入本系统的原水,其目的是为了防止进水压力波动影响系统运行，并提供足够存水满足过滤器反洗所需。2.1.2原水增压泵为下道工序提供稳定的压力和水量，原水增压泵配置一台，在制水与冲洗时启动。2.1.3石英砂过滤器它的作用是滤除原水中带来的细小颗粒、悬浮物、胶体等杂质，具有水处理能力大，过滤效果好，易反洗，使用寿命长等多种优点。2.1.4活性碳过滤器活性炭过滤器是为了吸附前级过滤中无法去除的余氯以防止超滤膜膜受其氧化，同时还吸附从前级过滤泄漏过来的小分子有机物等污染性物质，对水中重金属离子、COD等有较明显的吸附去除作用，进一步改善R0进水水质。本系统采用01100mm活性炭过滤器，内部填充净水专用椰壳活性碳,该活性碳具有吸附比表面积大，机械强度高，吸附碘值高的特点，具有很强的吸附能力。5|1精密过滤器它的作用是截留原水带来的大于5卩m的颗粒，以防止其进入超滤膜系统.这种颗粒可能击穿超滤膜膜组件，造成大量漏盐的情况。过滤器的滤芯为可更换溶喷滤芯，当过滤器进出口压差大于设定的值（通常为）时，应当更换滤芯。2.1.7增压泵增压泵的作用是为超滤膜本体装置提供足够的进水压力，保证超滤膜膜的正常运行。根据超滤膜本身的特性，需有一定的推动力去克服渗透压等阻力，才能保证达到设计的产水量。3Page5本系统选用广东凌霄公司增压泵，该泵具有体积小，效率高，噪音低，维护量低，节省能量的特点。2.1.8超滤膜装置超滤膜技术是近二十几年来新兴的高新技术，它利用PVC膜物理拦截原理，采用具有高透过性的超滤膜，能去除水中的各种有机物、细菌、微小颗粒、胶体等有害物质，并且价格不咼，出水量大，不易堵塞，因而在水处理设备方面得以广泛采用。2.1.9自动冲洗系统本系统配备自动冲洗、清洗装置。由于原水中微小颗粒杂质的含量比较高，因此当启动与停机时，膜浓水侧的污染物会沉淀在超滤膜表面，造成对膜的严重损害。因此，在超滤膜运行时对污水端排放一定比例的污水，并且在超滤膜出水变小到一定值时系统自动启动反冲洗装置，使超滤膜的透水能力快速得到恢复，大大提高超滤膜的使用寿命。本操作过程由控制系统程序控制，自动执行。2.1.11控制系统本系统全自动运行（不包括砂/碳滤器的冲洗），并设有压力、液位等自动保护系统，当原水供水中断，增压泵自动停止。当生活用水箱的液位至低液位时，供水恒压泵自动停止运行。2.1.12产品特点去除铁锈、泥沙、杂质、异色、异味、余氯等；去除水中细菌、有机物、重金属等有害物质；过滤精度微米，出水完全达到国家生活用水标准；微电脑全自动运行，具有缺水、断电、水满、自动冲洗、自动提醒换芯、恒压供水；三、技术参数产品参考图片（不锈钢膜壳）产品型号过滤精...
