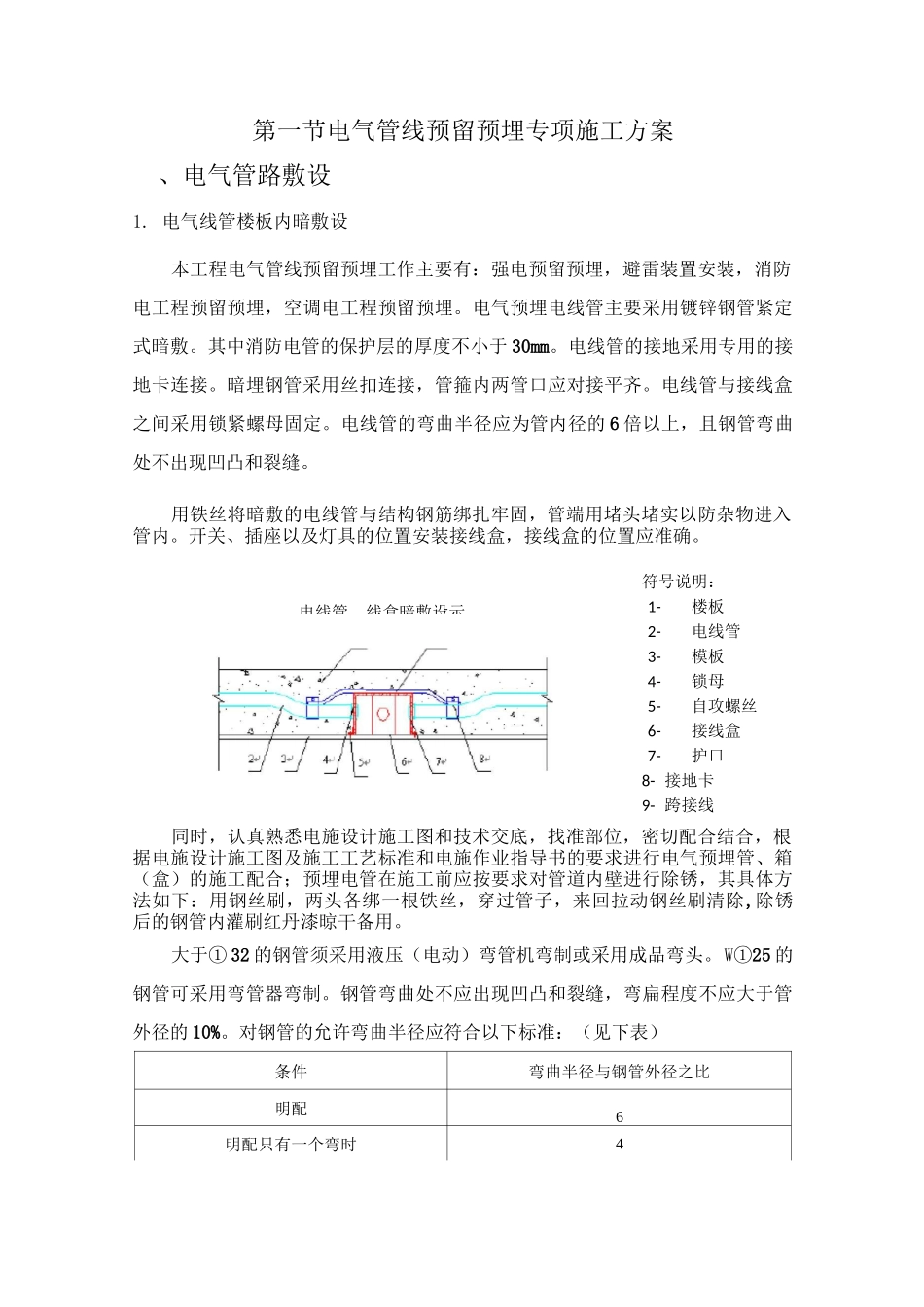

电气管线预留预埋专项施工方案_第1页
1/8

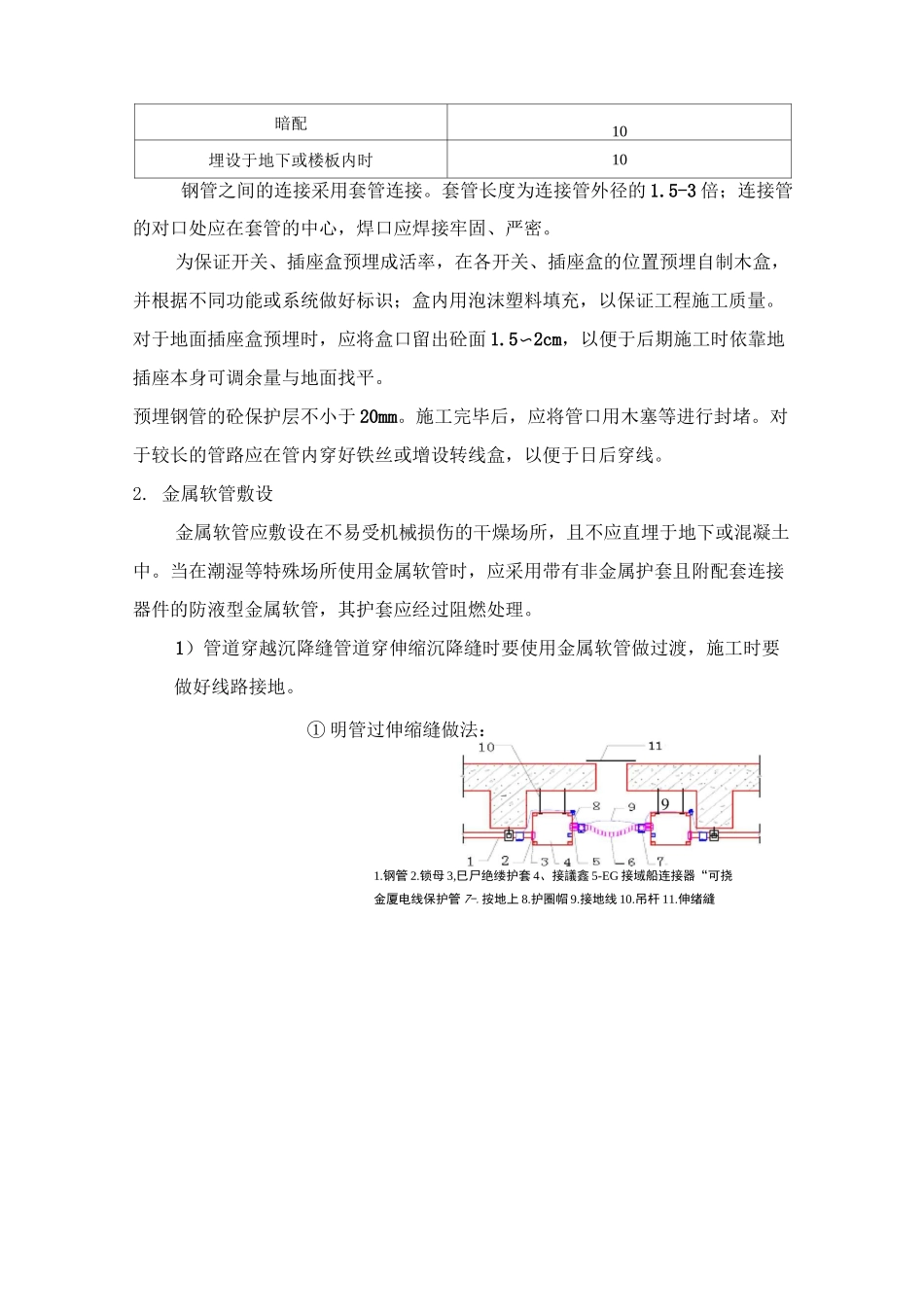

电气管线预留预埋专项施工方案_第2页
2/8

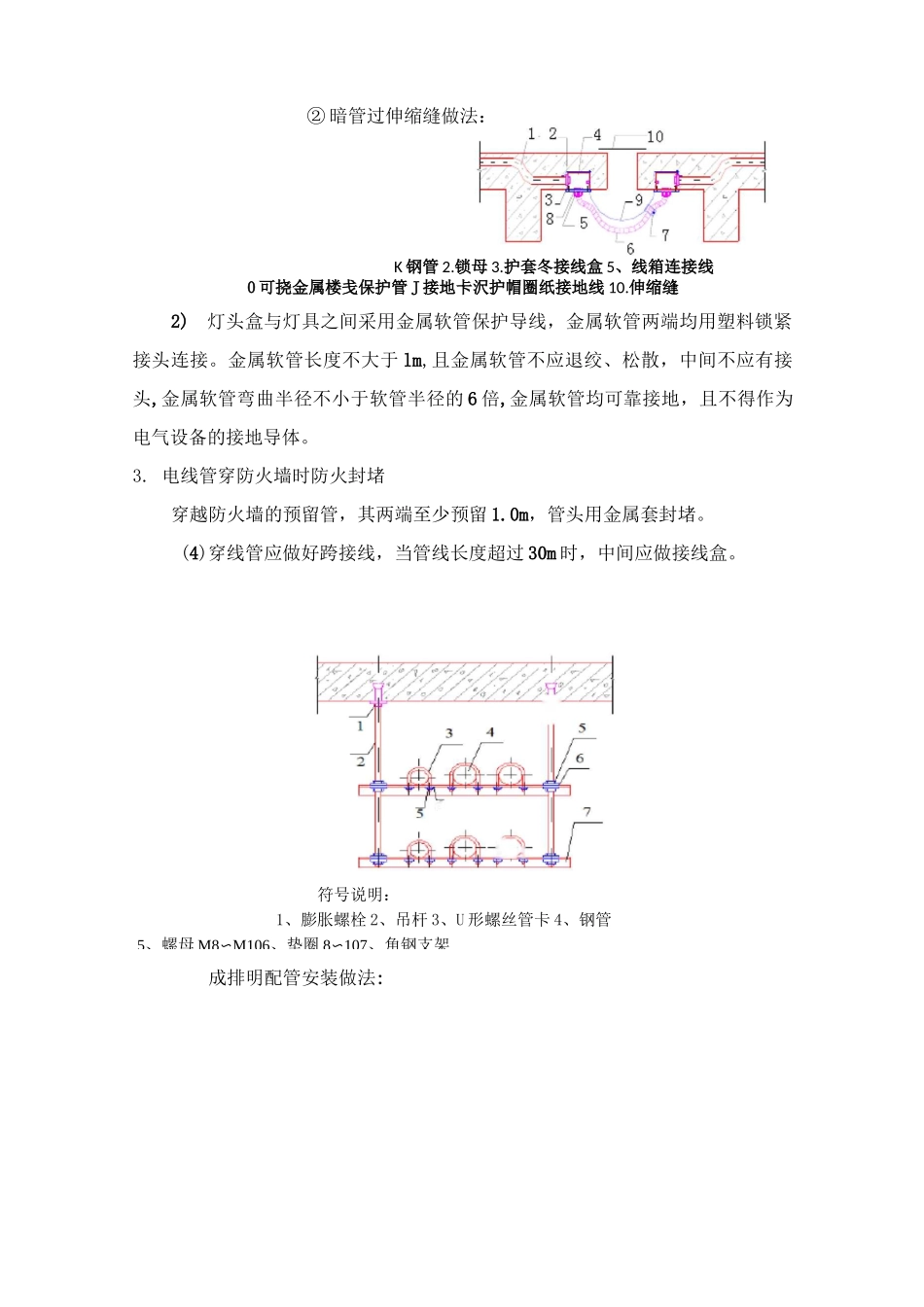

电气管线预留预埋专项施工方案_第3页
3/8
第一节电气管线预留预埋专项施工方案、电气管路敷设1.电气线管楼板内暗敷设本工程电气管线预留预埋工作主要有:强电预留预埋,避雷装置安装,消防电工程预留预埋,空调电工程预留预埋。电气预埋电线管主要采用镀锌钢管紧定式暗敷。其中消防电管的保护层的厚度不小于30mm。电线管的接地采用专用的接地卡连接。暗埋钢管采用丝扣连接,管箍内两管口应对接平齐。电线管与接线盒之间采用锁紧螺母固定。电线管的弯曲半径应为管内径的6倍以上,且钢管弯曲处不出现凹凸和裂缝。用铁丝将暗敷的电线管与结构钢筋绑扎牢固,管端用堵头堵实以防杂物进入管内。开关、插座以及灯具的位置安装接线盒,接线盒的位置应准确。符号说明:1-楼板2-电线管3-模板4-锁母5-自攻螺丝6-接线盒7-护口8-接地卡9-跨接线同时,认真熟悉电施设计施工图和技术交底,找准部位,密切配合结合,根据电施设计施工图及施工工艺标准和电施作业指导书的要求进行电气预埋管、箱(盒)的施工配合;预埋电管在施工前应按要求对管道内壁进行除锈,其具体方法如下:用钢丝刷,两头各绑一根铁丝,穿过管子,来回拉动钢丝刷清除,除锈后的钢管内灌刷红丹漆晾干备用。大于①32的钢管须采用液压(电动)弯管机弯制或采用成品弯头。W①25的钢管可采用弯管器弯制。钢管弯曲处不应出现凹凸和裂缝,弯扁程度不应大于管外径的10%。对钢管的允许弯曲半径应符合以下标准:(见下表)条件弯曲半径与钢管外径之比明配6明配只有一个弯时4电线管,线盒暗敷设示暗配10埋设于地下或楼板内时10钢管之间的连接采用套管连接。套管长度为连接管外径的1.5-3倍;连接管的对口处应在套管的中心,焊口应焊接牢固、严密。为保证开关、插座盒预埋成活率,在各开关、插座盒的位置预埋自制木盒,并根据不同功能或系统做好标识;盒内用泡沫塑料填充,以保证工程施工质量。对于地面插座盒预埋时,应将盒口留出砼面1.5〜2cm,以便于后期施工时依靠地插座本身可调余量与地面找平。预埋钢管的砼保护层不小于20mm。施工完毕后,应将管口用木塞等进行封堵。对于较长的管路应在管内穿好铁丝或增设转线盒,以便于日后穿线。2.金属软管敷设金属软管应敷设在不易受机械损伤的干燥场所,且不应直埋于地下或混凝土中。当在潮湿等特殊场所使用金属软管时,应采用带有非金属护套且附配套连接器件的防液型金属软管,其护套应经过阻燃处理。1)管道穿越沉降缝管道穿伸缩沉降缝时要使用金属软管做过渡,施工时要做好线路接地。①明管过伸缩缝做法:1.钢管2.锁母3,巳尸绝缕护套4、接議鑫5-EG接域船连接器“可挠金厦电线保护管7-.按地上8.护圈帽9.接地线10.吊杆11.伸绪縫:t6Fr符号说明:1、膨胀螺栓2、吊杆3、U形螺丝管卡4、钢管5、螺母M8〜M106、垫圈8〜107、角钢支架②暗管过伸缩缝做法:K钢管2.锁母3.护套冬接线盒5、线箱连接线0可挠金属楼戋保护管J接地卡沢护帽圈纸接地线10.伸缩缝2)灯头盒与灯具之间采用金属软管保护导线,金属软管两端均用塑料锁紧接头连接。金属软管长度不大于lm,且金属软管不应退绞、松散,中间不应有接头,金属软管弯曲半径不小于软管半径的6倍,金属软管均可靠接地,且不得作为电气设备的接地导体。3.电线管穿防火墙时防火封堵穿越防火墙的预留管,其两端至少预留1.0m,管头用金属套封堵。(4)穿线管应做好跨接线,当管线长度超过30m时,中间应做接线盒。成排明配管安装做法:、管内穿线照明线路除标明外,均为2.5mm2铜芯线;阻燃型电线2〜4根穿SC15管,5〜8根穿SC20管,超8根加管。1.工艺流程2.导线选择各回路的导线应严格按照设计图纸选择型号规格,相线、中性线及保护地线应加以区分,用黄、绿、红导线分别作A、B、C相线,黄绿双色线做接地线,淡蓝色线作中性线。3.穿带线、扫管配管完毕后,在穿线之前,必须对所有的管路进行清扫。清扫管路的目的是清除管路中的灰尘、泥水等杂物。具体方法为:将布条的两端牢固地绑扎在带线上,两人来回拉动带线,将管内杂物清净。4.放线、断线导线的预留长度应按以下四种情况考虑:a、接线盒、开关盒、插座盒及灯头盒内导线的预留长度应为15cm;b、配电箱内导线的预留长度应为配电箱箱体周长的1/2;c、出户导线的预留...
