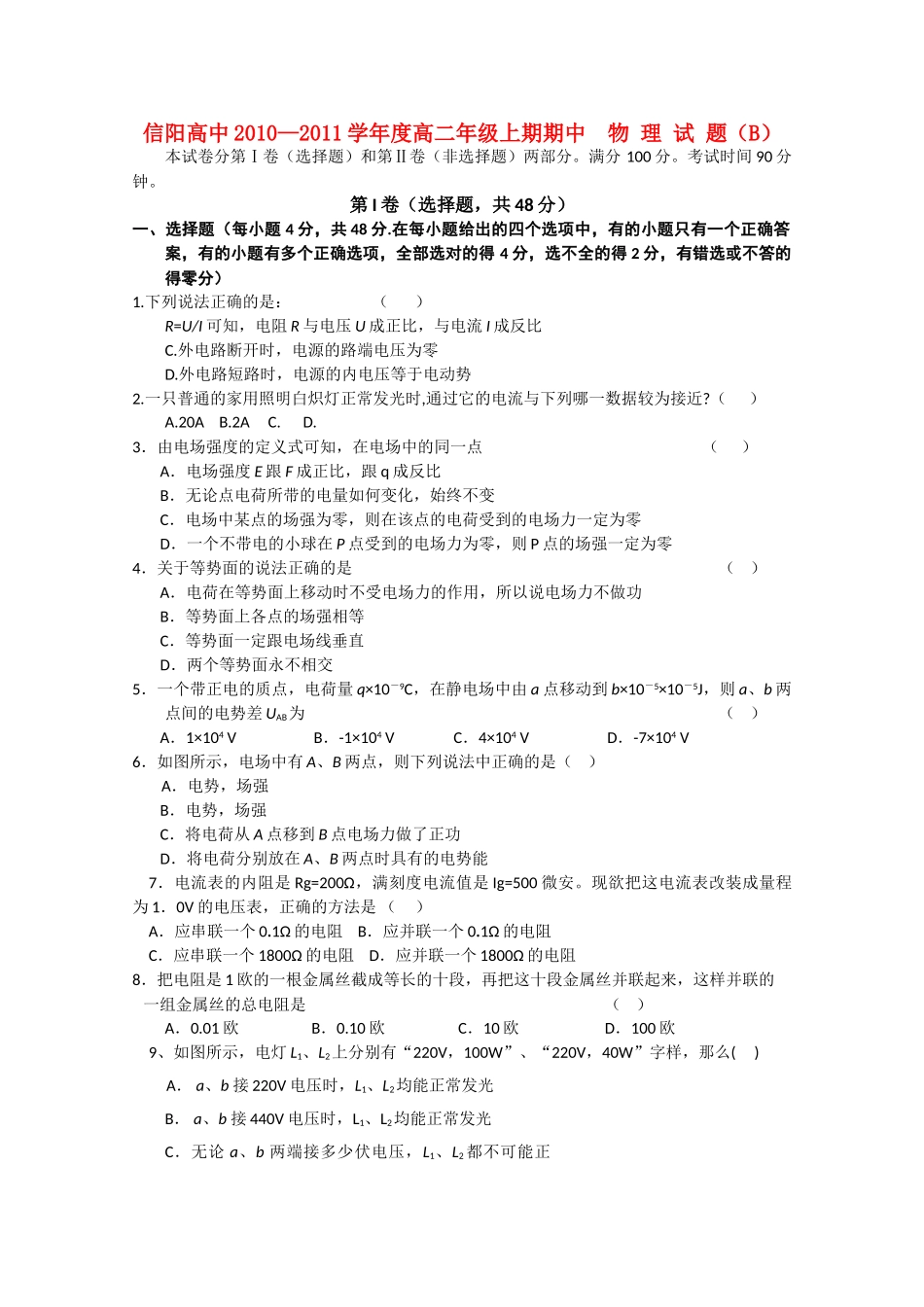

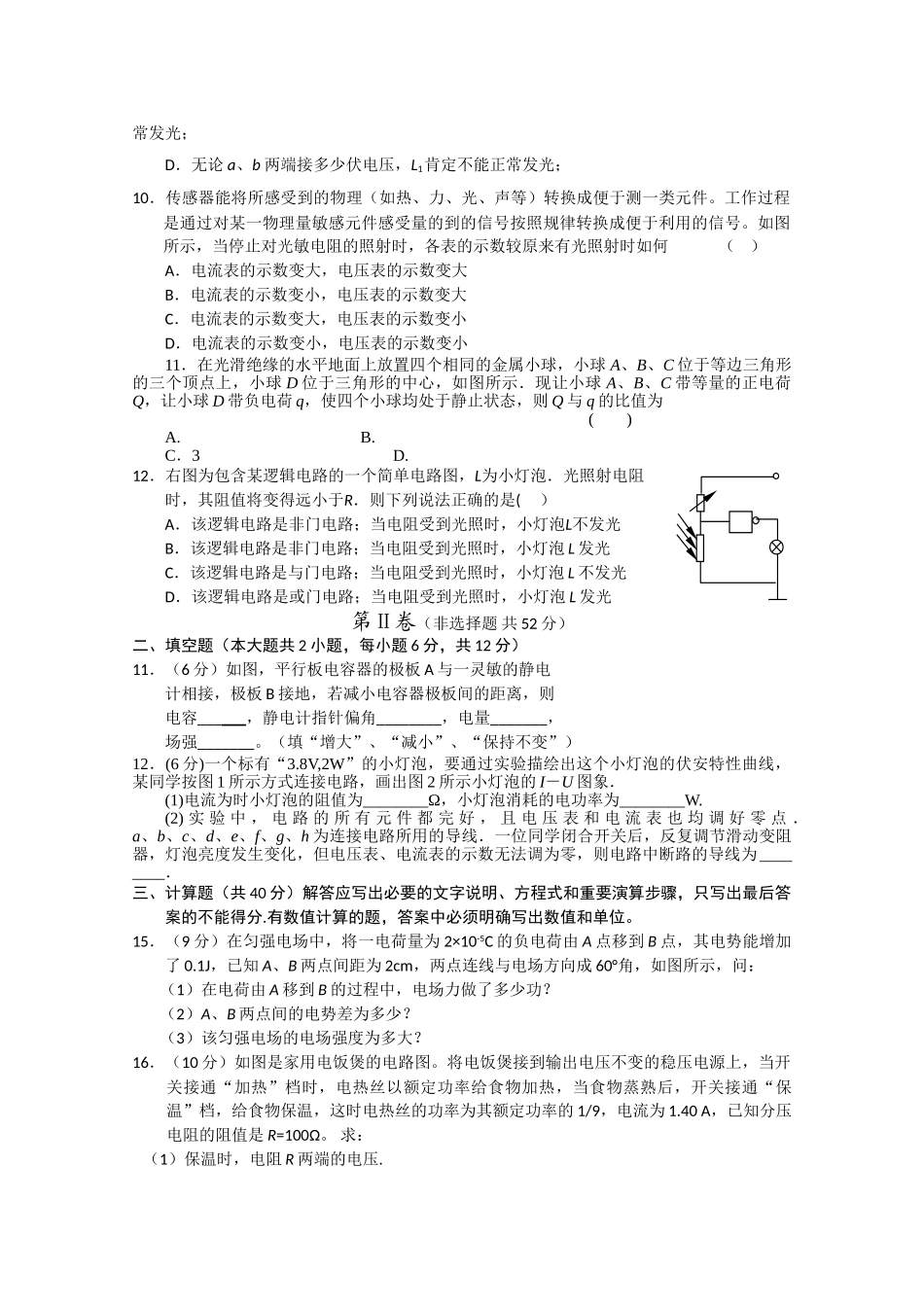

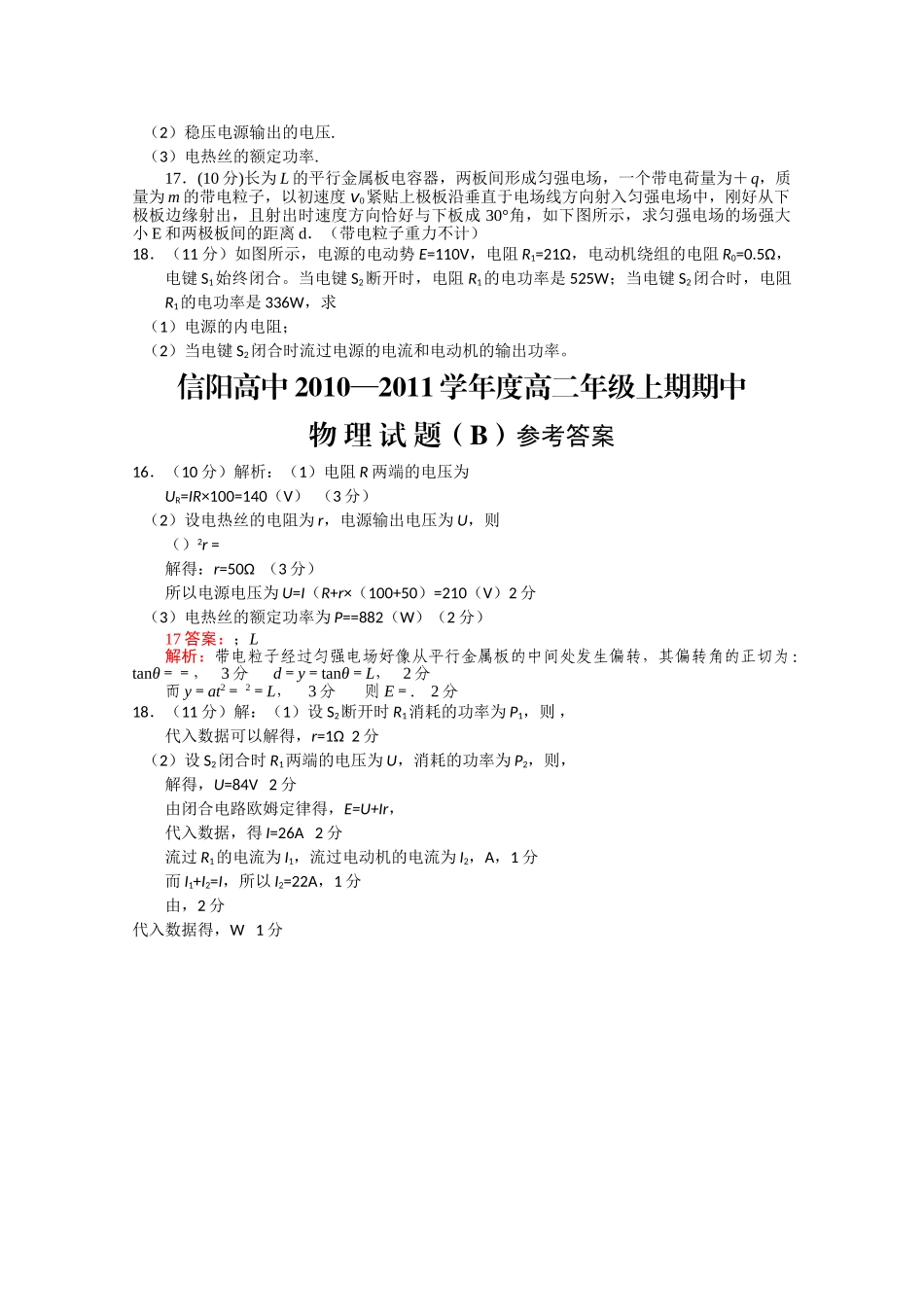

信阳高中2010—2011学年度高二年级上期期中物理试题（B）本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。满分100分。考试时间90分钟。第I卷（选择题，共48分）一、选择题（每小题4分，共48分.在每小题给出的四个选项中，有的小题只有一个正确答案，有的小题有多个正确选项，全部选对的得4分，选不全的得2分，有错选或不答的得零分）1.下列说法正确的是：（）R=U/I可知，电阻R与电压U成正比，与电流I成反比C.外电路断开时，电源的路端电压为零D.外电路短路时，电源的内电压等于电动势2.一只普通的家用照明白炽灯正常发光时,通过它的电流与下列哪一数据较为接近?（）A.20AB.2AC.D.3．由电场强度的定义式可知，在电场中的同一点（）A．电场强度E跟F成正比，跟q成反比B．无论点电荷所带的电量如何变化，始终不变C．电场中某点的场强为零，则在该点的电荷受到的电场力一定为零D．一个不带电的小球在P点受到的电场力为零，则P点的场强一定为零4．关于等势面的说法正确的是（）A．电荷在等势面上移动时不受电场力的作用，所以说电场力不做功B．等势面上各点的场强相等C．等势面一定跟电场线垂直D．两个等势面永不相交5．一个带正电的质点，电荷量q×10－9C，在静电场中由a点移动到b×10－5×10－5J，则a、b两点间的电势差UAB为（）A．1×104VB．-1×104VC．4×104VD．-7×104V6．如图所示，电场中有A、B两点，则下列说法中正确的是（）A．电势，场强B．电势，场强C．将电荷从A点移到B点电场力做了正功D．将电荷分别放在A、B两点时具有的电势能7．电流表的内阻是Rg=200Ω，满刻度电流值是Ig=500微安。现欲把这电流表改装成量程为1．0V的电压表，正确的方法是（）A．应串联一个0.1Ω的电阻B．应并联一个0.1Ω的电阻C．应串联一个1800Ω的电阻D．应并联一个1800Ω的电阻8．把电阻是1欧的一根金属丝截成等长的十段，再把这十段金属丝并联起来，这样并联的一组金属丝的总电阻是（）A．0.01欧B．0.10欧C．10欧D．100欧9、如图所示，电灯L1、L2上分别有“220V，100W”、“220V，40W”字样，那么()A．a、b接220V电压时，L1、L2均能正常发光B．a、b接440V电压时，L1、L2均能正常发光C．无论a、b两端接多少伏电压，L1、L2都不可能正常发光；D．无论a、b两端接多少伏电压，L1肯定不能正常发光；10．传感器能将所感受到的物理（如热、力、光、声等）转换成便于测一类元件。工作过程是通过对某一物理量敏感元件感受量的到的信号按照规律转换成便于利用的信号。如图所示，当停止对光敏电阻的照射时，各表的示数较原来有光照射时如何（）A．电流表的示数变大，电压表的示数变大B．电流表的示数变小，电压表的示数变大C．电流表的示数变大，电压表的示数变小D．电流表的示数变小，电压表的示数变小11．在光滑绝缘的水平地面上放置四个相同的金属小球，小球A、B、C位于等边三角形的三个顶点上，小球D位于三角形的中心，如图所示．现让小球A、B、C带等量的正电荷Q，让小球D带负电荷q，使四个小球均处于静止状态，则Q与q的比值为()A.B.C．3D.12．右图为包含某逻辑电路的一个简单电路图，L为小灯泡．光照射电阻时，其阻值将变得远小于R．则下列说法正确的是(）A．该逻辑电路是非门电路；当电阻受到光照时，小灯泡L不发光B．该逻辑电路是非门电路；当电阻受到光照时，小灯泡L发光C．该逻辑电路是与门电路；当电阻受到光照时，小灯泡L不发光D．该逻辑电路是或门电路；当电阻受到光照时，小灯泡L发光第Ⅱ卷（非选择题共52分）二、填空题（本大题共2小题，每小题6分，共12分）11．（6分）如图，平行板电容器的极板A与一灵敏的静电计相接，极板B接地，若减小电容器极板间的距离，则电容______，静电计指针偏角________，电量_______，场强_______。（填“增大”、“减小”、“保持不变”）12．(6分)一个标有“3.8V,2W”的小灯泡，要通过实验描绘出这个小灯泡的伏安特性曲线，某同学按图1所示方式连接电路，画出图2所示小灯泡的I－U图象．(1)电流为时小灯泡的阻值为________Ω，小灯泡消耗的电功率为________W.(2)实验中，电路的所有元件都完好，且电压表和电流表也均调好零点．a、b、c、d、e、f、g、h为连接...
