直流、UPS调试措施VIP免费

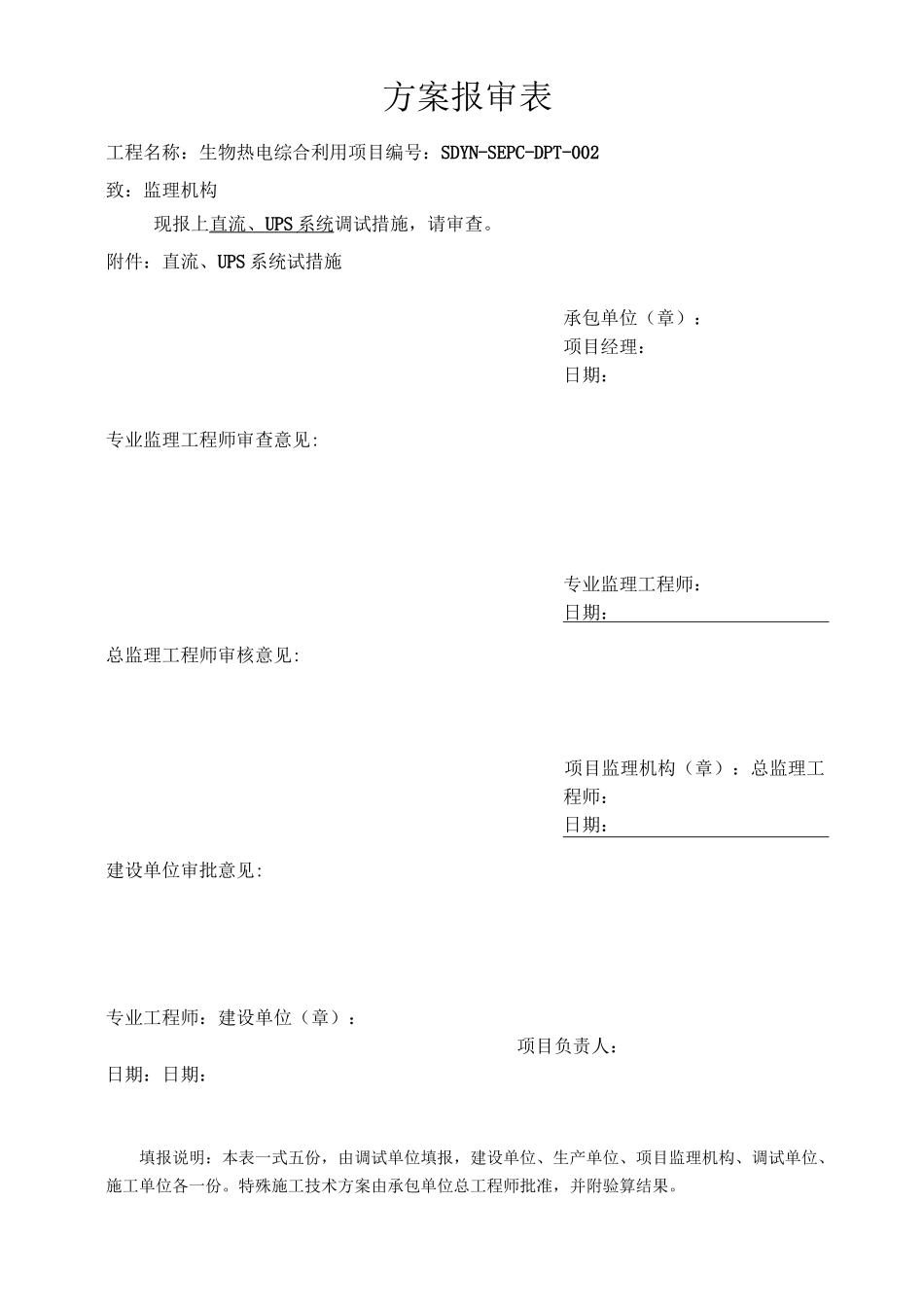

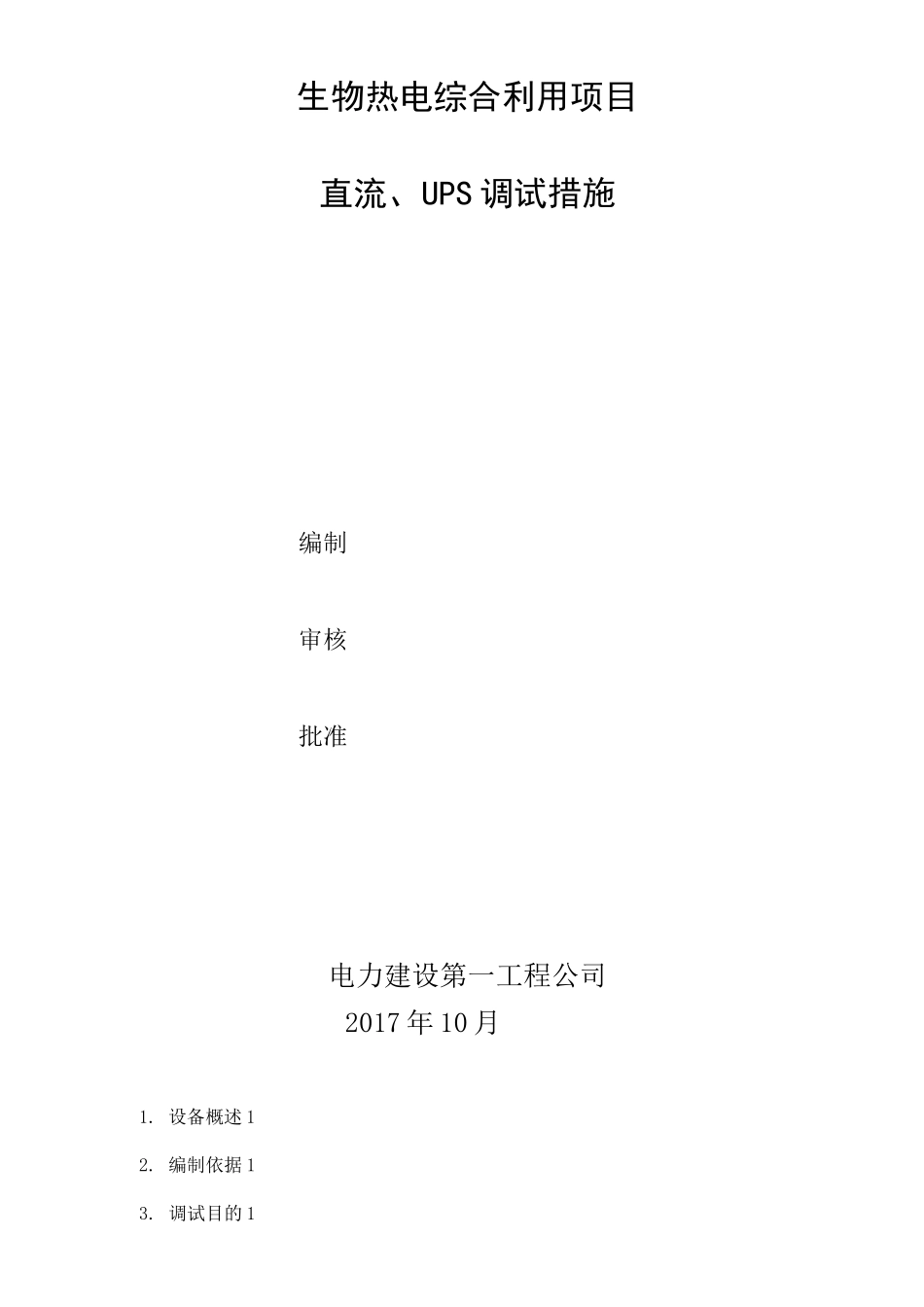

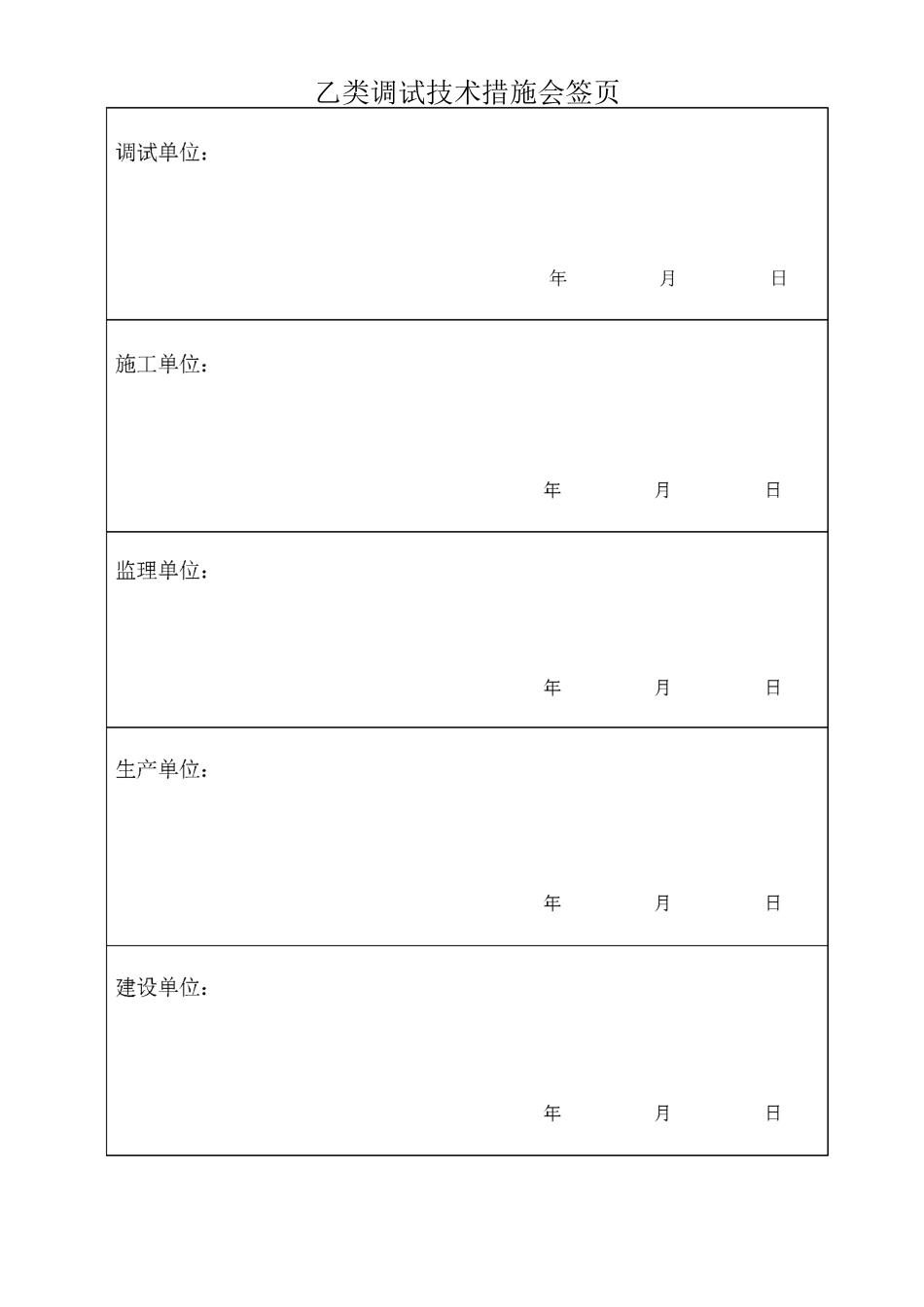

方案报审表工程名称：生物热电综合利用项目编号：SDYN-SEPC-DPT-002致：监理机构现报上直流、UPS系统调试措施，请审查。附件：直流、UPS系统试措施承包单位（章）：项目经理：日期：专业监理工程师审查意见:专业监理工程师：日期：总监理工程师审核意见:项目监理机构（章）：总监理工程师：日期：建设单位审批意见:专业工程师：建设单位（章）：项目负责人：日期：日期：填报说明：本表一式五份，由调试单位填报，建设单位、生产单位、项目监理机构、调试单位、施工单位各一份。特殊施工技术方案由承包单位总工程师批准，并附验算结果。乙类调试技术措施会签页生物热电综合利用项目直流、UPS调试措施编制审核批准电力建设第一工程公司2017年10月1.设备概述12.编制依据13.调试目的14.受电前应具备的条件及检查内容15.调试程序、步骤和方法26.调试所用仪器设备37.调试质量目标及验评标准38.环境、职业健康、安全控制措施39.组织分工410.附录411.设备概述UPS采用杭州优稳自动化系统有限公司的产品。在主控楼电子设备间内设置额定容量为30kVA的交流不停电电源系统UPS—套。整个UPS系统包括一面主机柜，一面旁路柜，一面馈线柜。本装置有三路电源，来自直流屏、400VI段和400VII段。输出电压为单相220V,50Hz,向DCS、TSI、ETS+DEH、ECMS、远动电源、烟气在线分析系统、安防系统、电气电子间设备、炉排控制柜及其它自动装置供电。本工程在主控楼内装设直流系统1套，负责对全厂控制及动力负荷供电。控制负荷和动力负荷合并供电，标称电压采用220V。直流系统包括蓄电池组、充电装置和直流馈线屏等。直流系统蓄电池采用阀控式密封铅酸蓄电池，采用东方电子公司产品。正常以浮充电方式运行。2.编制依据2.1《《火力发电建设工程机组调试质量验收及评价规程》［DL/T5295-2013］；2.2《电气装置安装工程电气设备交接试验标准》［GB50150-2016］；2.3《火力发电建设工程机组调试技术规范》［DL/T5294-2013］；2.4《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-20122.5《直流电源系统绝缘监测装置技术条件》［DL/T1392-2014］；2.6直流、UPS系统说明书和调试资料；2.7设计院设计图纸和技术要求；2.8直流电源装置使用说明书；2.9装置组屏设计图纸；2.10设计院有关该装置与其它外部回路连接的设计图册；2.11厂内下达的有关装置的定置清单和相关参数；3.调试目的3.1直流、UPS系统是发电厂电气系统的重要部分。直流及UPS系统的可靠与否，对电厂的安全运行起着至关重要的作用，为各设备提供可靠的直流电源；3.2检查直流、UPS系统单体调试的正确性；4.受电前应具备的条件及检查内容4.1装置的型号及各电量参数是否于定货一致，尤其应注意直流电压正负极是否与设计图纸一致。4.2检查接线和端子，装置经过长途运输后，接线、接插槽、端子螺钉可能回松动或受到损坏，因此要检查装置的接线、接插件和端子螺钉是否正常。4.3用万用表检查电压二次回路不短路，电流二次回路不开路。4.4用万用表检查输入回路的信号地与机壳地之间是否开路。4.5回路绝缘检查，回路绝缘符合要求。25.调试程序、步骤和方法5.1直流、UPS系统调试5.1.1外观及接线检查5.1.1.1盘柜固定良好，无明显变形及损坏现象，各部件安装端正牢固；5.1.1.2电缆的连接与图纸相符合，施工工艺良好，压紧可靠，导线无裸露现象；5.1.1.3端子排安装位置正确，质量良好，数量和图纸相符；5.1.1.4切换开关、按钮、键盘等应操作灵活；5.1.1.5所有单元、连片、端子排、操作按钮、导线接头、电缆及其接头、信号指示等应有明确的标示；5.1.1.6各插件插、拔灵活，各插件和插座之间定位良好；5.1.1.7装置的硬件配置、各种继电器等元件额定工作电压符合现场实际；5.1.1.8各部件应清洁良好；5.1.1.9核查装置接地线以及接地点位置，应符合设计要求。各接地点稳固可靠。5.1.2绝缘检查5.1.2.1交流电压回路对地绝缘检查；5.1.2.2直流回路对地绝缘检查；5.1.2.3在测量某一组回路对地绝缘电阻时，应将其它绕组回路都接地。用500V摇表分别测量；5.1.2.4各绕组回路间及各绕组回路对地的绝缘电阻，绝缘电阻均应大于10MQ。5.1.3通电初步检验5.1.3.1检查高频模...
