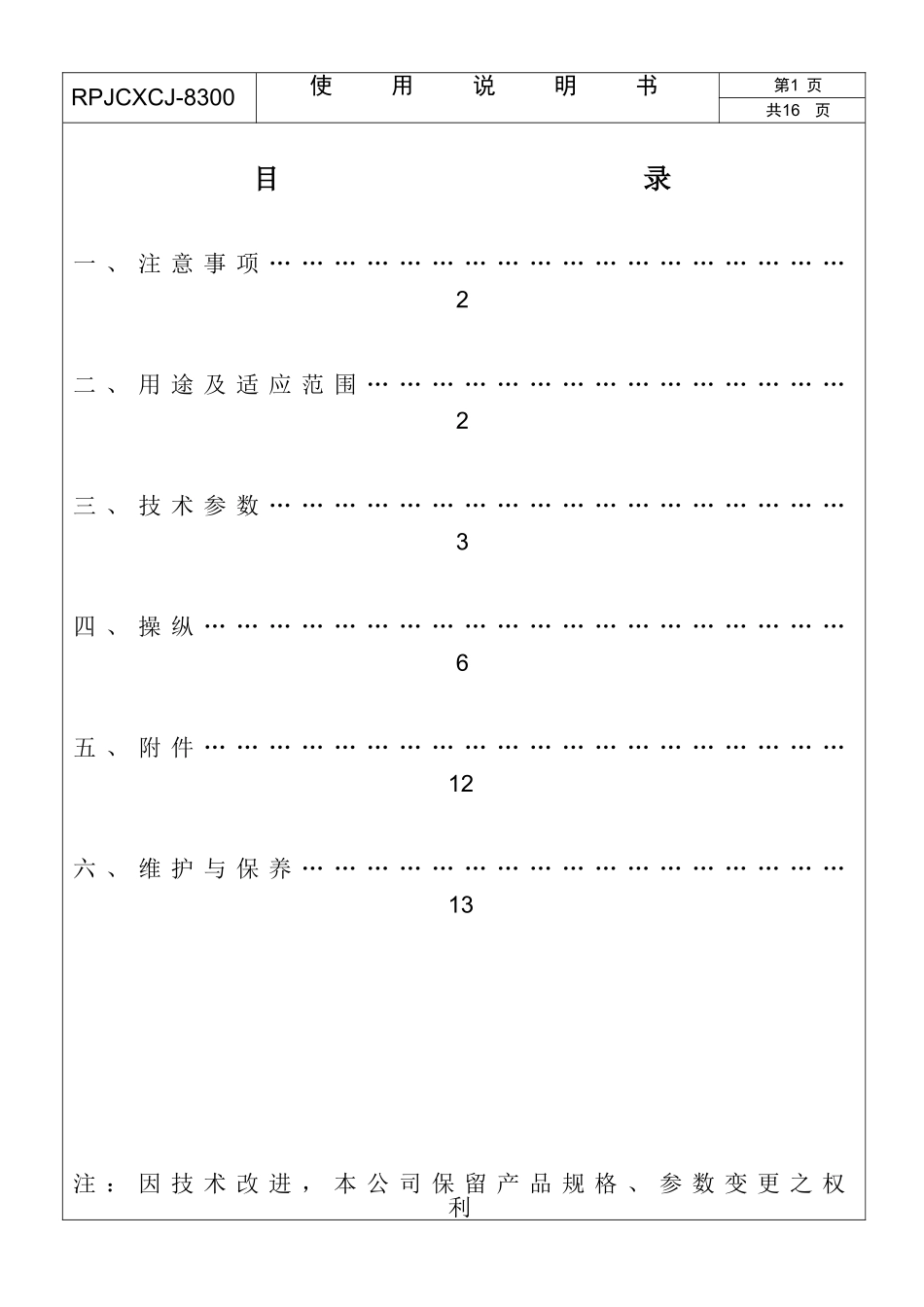

RPJCXCJ-8300使用说明书第1页共16页目录一、注意事项………………………………………………2二、用途及适应范围………………………………………2三、技术参数………………………………………………3四、操纵……………………………………………………6五、附件……………………………………………………12六、维护与保养……………………………………………13注：因技术改进，本公司保留产品规格、参数变更之权利RPJCXCJ-8300使用说明书第2页共16页一、注意事项1、在使用机床之前，必须详细阅读说明书，熟悉机床电气及机械性能。2、外接电源必须符合国际要求（单相交流电220伏，接地PE线），须安装漏电保护开关，通电前机床须良好接地。3、机床接入电源正常范围AC220±5％，如果电源波动大，须安装稳压器，以防电器元件损坏。4、禁止使用易燃易腐蚀清洁剂擦洗机床。5、请勿用湿手接触机床上的开关，以免触电。机床电气门外有高压警示标牌，维修时请关闭机床电源，以防触电。6、启动机器时应开启急停开关，如果出现故障应及时按下急停开关。7、不要经常更改传感器，行程开关的位置，避免出现撞机或没合拢的情况。电源突然断电应及时的拔掉气管与机床的外接插头。8、机床有噪音或异常情况下应立即关机关电检修，无异常情况方可通电。9、机床要远离其他干扰，如高频、高温、地基震动等。10、因故障机床不能正常运行，应立即联系本公司客服部，协商解决办法。禁止机床带病工作，避免因此而引起机件咬死或电机烧毁等更大损失。二、用途及适应范围本机床主要用于模具教学领域，具有挤出，吹塑，吸塑，冲裁四种从感性上展示模具运动及产品成型的过程。使难以理解的知识，通过教具的先导达到事半功倍的效果。挤出是将塑胶原料放入炮筒经加温至一定温度，使其达到熔融状态，经螺杆传动挤出成管型状，合模后利用气体的压力吹塑成型。吸塑是PVC薄料经加温至一定温度，使其软化，在模具中利用真空气泵的吸力使其贴紧内壁，塑件冷却后经冲裁模利用气缸推力使模具上下运动，使产品成型。RPJCXCJ-8300使用说明书第3页共16页三、挤、吹、吸、冲裁四合一微型成型机组技术参数主要功能要求：主要指标1型号：RPJCXCJ-8300规格：1300×450×1500mm备注2挤、吹、吸、冲裁四合一微型机组四种功能3拥有自主知识产权，并获得国家颁发的专利证书4具有使用本公司配套的铝合金拆装模具及高温彩色透明模具进行课堂教学成型解析演示功能，多用于小型塑件生产可生产5使用通用热塑性原料与相应模具配合能实际完成挤出、吹塑、吸塑产品成型及产品冲裁6操作控制部分、触摸屏（人机界面），全电脑控制系统。采用液晶显示触摸屏，实施人机交流，执行手动、自动操作功能，屏内并配有本公司所有模具动画及相关注解，及操作参数修改功能，全机实施互动互锁自动控制，可克服一切操作失误.电脑控制7本机配有语音系统(音质达专业播音员级)，内装立体声扬声装置，具有操作引导、提示及误操作纠正等语音提示功能8控制部分原件（参数）：PLC台湾FATEK输出速度10KHZ、触摸屏（人机界面）台湾WE！NVIEW65536色真彩宽屏，窗口尺寸为7寸、温控日本RKC精度为±0.5℃，传感器光电感应，光电保护装置（韩国Autonics）.电磁阀、节流阀采用SNS精密型台湾日本9挤出筒采用NTP系列，全硬螺杆，合金等级A,口模为可调式料坯型，独立结构.方便拆装10溶胶动力采用日本ORIENTAL,MOTOR调速电机。锁模、开模部分采用SNS精密定位气动结构日本11立柱采用德国进口硬铬精密导杆，导套采用自润滑功能的碳墨合金导套和UBC精密直线轴承德国12主机铝合金部分，韩国进口加硬铝合金板并经氧化处理，硬度HB90，屈服强度245韩国13冷却水泵采用台湾直流式叶片泵，12升/分、确保模具及注塑筒充分冷却台湾14采用可移动且能固定的固定方式，设备四周设有可视保护窗RPJCXCJ-8300使用说明书第4页共16页主要指标15执行部分△锁模、开模采用双动可调式气缸结构及电磁感应定位装置，确保开、合模轻快、迅速及动作的平稳性△溶胶机构采用链式连接，有效的降低噪音△定位系统采用螺杆缓冲垫并配有日本OMRON电磁感应开关，确保定位精确△切断采用电热刀片，动力采用自由式气...
