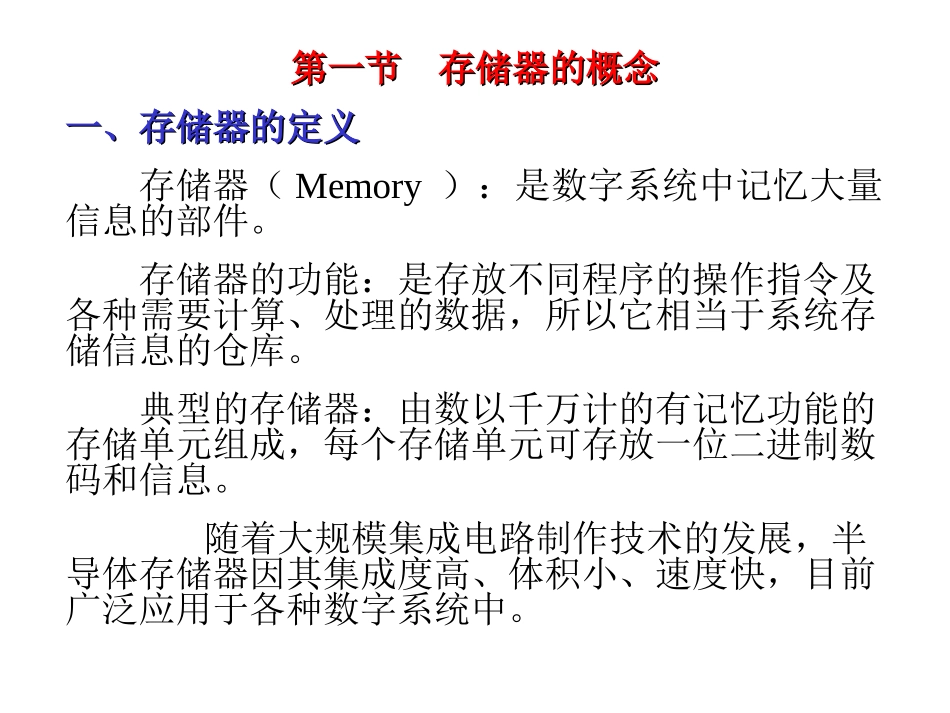

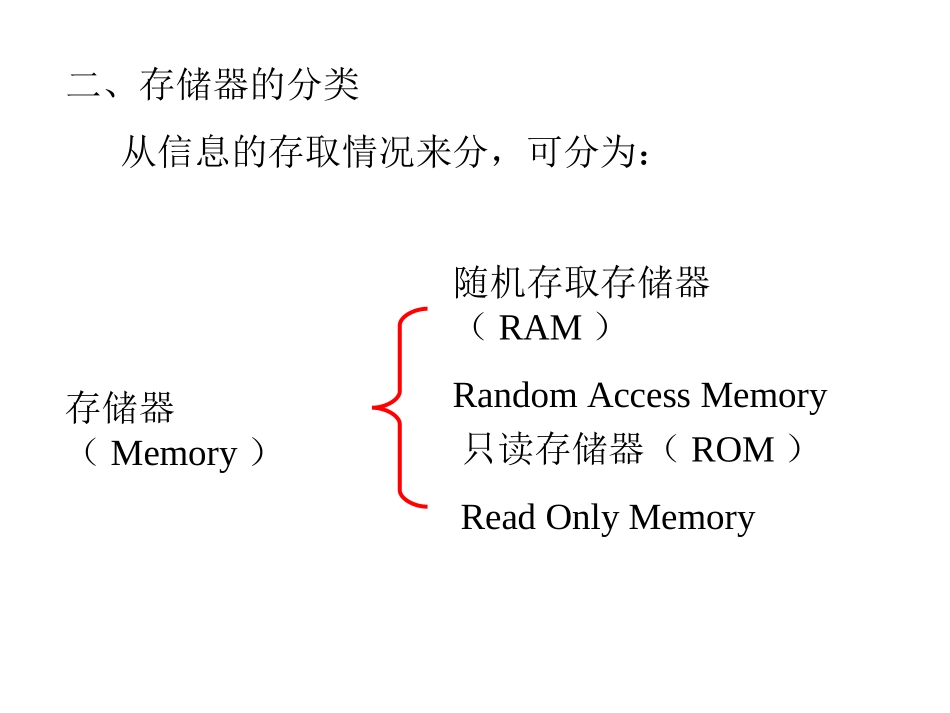

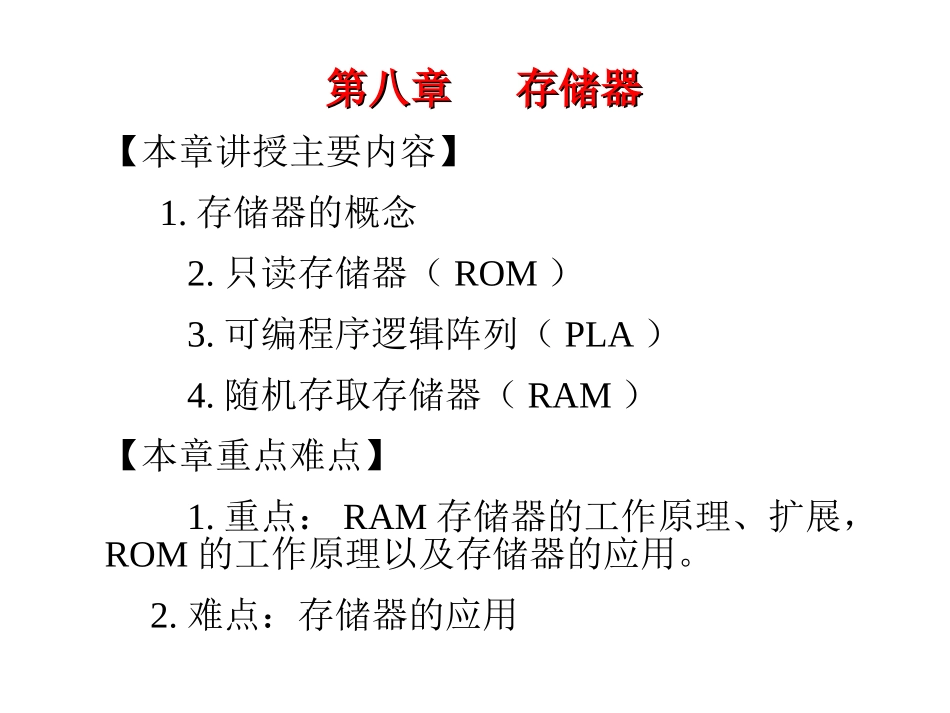

第八章存储器第八章存储器【本章讲授主要内容】1.存储器的概念2.只读存储器（ROM）3.可编程序逻辑阵列（PLA）4.随机存取存储器（RAM）【本章重点难点】1.重点：RAM存储器的工作原理、扩展，ROM的工作原理以及存储器的应用。2.难点：存储器的应用第一节存储器的概念第一节存储器的概念一、存储器的定义一、存储器的定义存储器（Memory）：是数字系统中记忆大量信息的部件。存储器的功能：是存放不同程序的操作指令及各种需要计算、处理的数据，所以它相当于系统存储信息的仓库。典型的存储器：由数以千万计的有记忆功能的存储单元组成，每个存储单元可存放一位二进制数码和信息。随着大规模集成电路制作技术的发展，半导体存储器因其集成度高、体积小、速度快，目前广泛应用于各种数字系统中。二、存储器的分类从信息的存取情况来分，可分为：存储器（Memory）随机存取存储器（RAM）RandomAccessMemory只读存储器（ROM）ReadOnlyMemory2.只读存储器（ROM）在正常工作时，它存储的数据固定不变，存储器的数据只能读出，不能写入。要在存储器中存入数据，须具备特定的条件。1.随机存取存储器（RAM）在操作过程中能任意“读取”某个单元信息，或在某个单元“写入”需存储的信息，常称为“读写存储器”。三、计算机中信息的表示方法1.信息单位计算机系统中，对信息表示的单位有位、字节、字、字长等，它们是用来表示信息的量的大小以及信息存储传输方式的基本概念。（1）位计算机系统中，一个二进制的取值单位称为二进制位，简称“位”，用b表示（bit的缩写），是表示信息的最小单位。（2）字节通常将8个二进制位称为一个字节，即连续8个比特，就是一个字节。简称B（Byte的缩写），是表示的基本单元。在微型计算机中，往往以字节为单位来表示文件或数据的长度以及存储器容量的大小。除此之外，还可用K，M，G或T为单位。例如，一台电脑的内存是128兆字节，就是说这台电脑有128个百万字节的内存。1KB1KB＝＝221010BB＝＝1024B1024B1MB1MB＝＝1024KB1024KB1GB1GB＝＝1024MB1024MB1TB1TB＝＝1024MB1024MB如IBM－PC各微型机的基本内存空间是640KB。常用的3.5HD软盘容量是1.44MB，硬盘容量有1GB、4GB、6GB、10GB、20GB、30GB、40GB、80GB等。（3）字计算机在执行存储、传送等操作时，作为一个整体单位进行操作的一组二进制，称为一个计算机字，简称字。计算机的存储器中，每个单元通常存储一个字，因此，每个字都是可以寻址的。（4）字长每个字所包含的位数称为字长。由于字长是计算机一次可处理的二进制数的位数，所以，它与计算机处理数据的速率有关，是衡量计算机性能的一个重要因素。如，APPLEII等微型机的字长是8位，称为8位机，IBM－PC／AT微机是16位机，486、586微型机是32位机等。一般计算机的字长越大，其性能越高。2.内存储器（主存储器）内存储器是数据和代码的临时存放设备，存放输入／输出数据以及CPU进行计算、处理的数据。内存储器可分为RAM（RandomAccessMemory，随机存储器）和ROM（ReadOnlyMemory，只读存储器）。目前，内存储器一般为半导体存储器。（1）随机存储器RAMRAM的特点是可读可写，但关机后存储的信息将自动消失。RAM又分为动态存储器DRAM（DynamicRandomAccessMemory）和静态存储器SRAM（StaticRandomAccessMemory）。◆动态存储器DRAMDRAM主要用于主存储器（俗称内存条）的制造。◆静态存储器SRAMSRAM主要用于高速缓存，其存取速度比DRAM分快得多。（2）只读存储器ROMROM中通常用来存放一些不能改写而用于管理机器本身的监控程序和其它基本的服务程序。它存储的信息一般由厂商在制造时写入的。如主板上用以存储基本输入输出系统——BIOS的ROM。（BIOS是电脑基本输入输出系统），在开机时，CPU首先执行ROMBIOS中的指令来搜索磁盘上的操作系统文件。早期的ROM不能改写，随着科学技术的发展，ROM中的数据已经可以更新。3.外存储器外存储器与内存储器相比，存储容量大，可靠性高，价格低，在脱机情况下可永久保存信息。但速度较内存储器慢得多，它属外部设备。主要有：软盘存储器、硬盘、光盘等。第二节只读存储器（第二节只读存储器（ROMROM））只读存储器(ROM)中...
