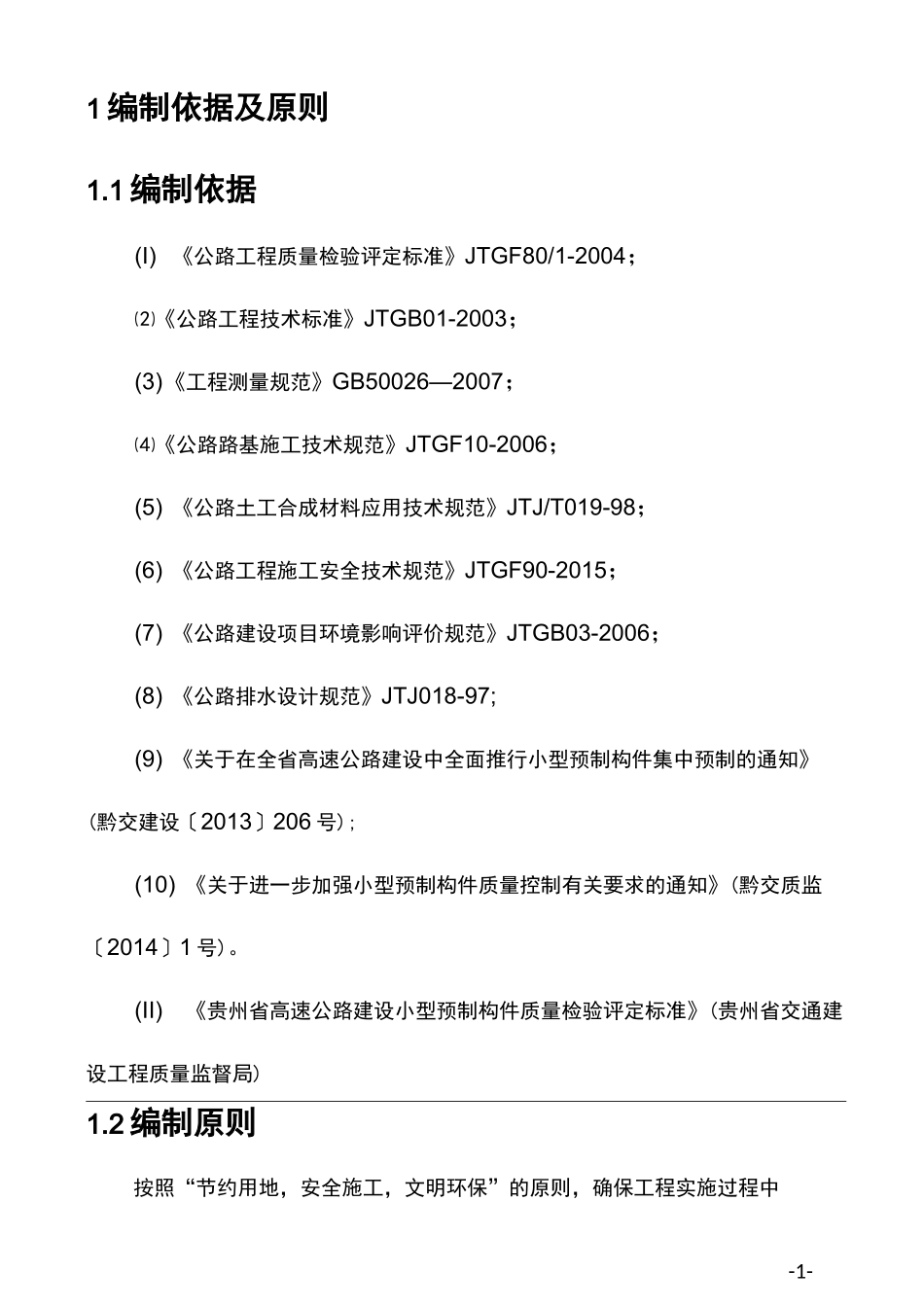

-1-1编制依据及原则1.1编制依据(I)《公路工程质量检验评定标准》JTGF80/1-2004；⑵《公路工程技术标准》JTGB01-2003；(3)《工程测量规范》GB50026—2007；⑷《公路路基施工技术规范》JTGF10-2006；(5)《公路土工合成材料应用技术规范》JTJ/T019-98；(6)《公路工程施工安全技术规范》JTGF90-2015；(7)《公路建设项目环境影响评价规范》JTGB03-2006；(8)《公路排水设计规范》JTJ018-97;(9)《关于在全省高速公路建设中全面推行小型预制构件集中预制的通知》(黔交建设〔2013〕206号);(10)《关于进一步加强小型预制构件质量控制有关要求的通知》(黔交质监〔2014〕1号)。(II)《贵州省高速公路建设小型预制构件质量检验评定标准》(贵州省交通建设工程质量监督局)1.2编制原则按照“节约用地，安全施工，文明环保”的原则，确保工程实施过程中合理利用征地，各项施工工序安全顺利进行。2工程概况贵州省遵义至余庆高速公路TJ-IV标,起于贵州省遵义市余庆县构皮滩镇石板坳村，终于贵州省遵义市瓮安县天文镇乌江村，标段起讫里程：K28+775~K46+375，全长17.6km，主要包括:路基工程：7721.7m/20段，占比43.87%;桥梁工程：4440.3m/16座，占比25.23%；隧道工程：5438m/4座占比30.90%；互通工程：构皮滩互通和花山枢纽。预制范围为隧道电缆沟槽盖板、路基边沟盖板、路缘石、中央分隔带道牙，本次统计数量共有隧道电缆沟槽盖板123600块，路基边沟盖板132025块，合计255625块，如下表所示。路缘石和中央分隔带道牙未进行统计，待后续完善。表1遵余高速TJ-I~IV标盖板数量统计表序号标段隧道电缆沟槽盖板（块）路基边沟盖板（块）备注1TJ-I34146557702Tj-n32962134573Tj-m1280058374TJ-IV43692493485TJ-V-76133预制场选址根据实际场地条件、项目整体需要、施工组织设计规划，初步拟将小型构件预制场设置在中坝大桥桥位，利用已征路基变更桥梁红线部分。选址优势在于，临近-3-项目部、2#拌和站、钢筋加工厂，方便统一规划和集中管理，能够有效管控施工质量，安全及文明施工水平有效提升，有利于半成品和材料的运输。综合分析，能减少新建专用拌和站的费用，全线综合运输距离最小，实现标准化生产、有利于统一管理，提升生产规模和企业形象。4施工进度安排表2施工进度一览表序号阶段开始日期结束日期工期（天）1刖期规划2018-7-162018-7-25102施工准备2018-7-262018-8-4103土建施工2018-8-52018-8-14104彩钢棚施工2018-8-152018-9-4205设备安装2018-9-52018-9-1175小型构件预制场规划方案5.1整体规划小型预制构件设构件生产区、构件存放区、钢筋半成品存放区、小型构件产品室内养护区A、小型构件产品室内养护区B、模板清洗区、小型构件成品露天堆放场、值班房、工具房、材料库、杂物间等区域，其中预制管理区域1200m2,夕卜部设施和堆放养护区域约4000m2,合计4200m2。具体见图1小型构件预制厂平面布置图及表1小型构件预制厂各区域面积分配表。表1小型构件预制厂各区域面积分配表序号区域尺寸（mxm）面积（）1构件生产区6x5.231.22钢筋半成品存放区14.1x6.084.63小型构件产品室内养护区A14.8x14.5214.64小型构件产品室内养护区B25.0x14.5362.55模板清洗区20x2.550.06值班房4.0x3.012.07工具房4.0x3.012.08材料库4.0x3.012.09杂物间2.5x3.07.510小型构件成品露天堆放场6013.6-5-图1小型构件预制厂平面布置图5.2施工砼方案施工砼由2#拌和站负责生产由罐车运至预制场内运输距离约200m。场内设置小型构件预制区，主要由一台可移动式砼料斗和振动平台组成，且砼下料区域和震动区域均设置辊轴。施工时，将预制模板整齐摆放在预制生产辊轴平台上，并按设计要求设置好垫块和钢筋网，由砼罐车直接运输至分料斗位置，料斗统一分料，开动辊轴，直接传送至振动平台。考虑到震动平台辊轴在振动时容易对模板及砼的振动能量的损失，故需要额外增设振动限位卡。振动完成后，开工振动平台辊轴，直接传送至专用运输传送带，后移至小型构件产品室内养护区。钢筋半漏存放区5.3施工用电方案施工用电以临时用电为主，自发电为辅。结合地理位置，小型构件预制场与项目部、中坝隧道共用一台变压器，考虑到上坝沟大桥下步结构即将完工...
