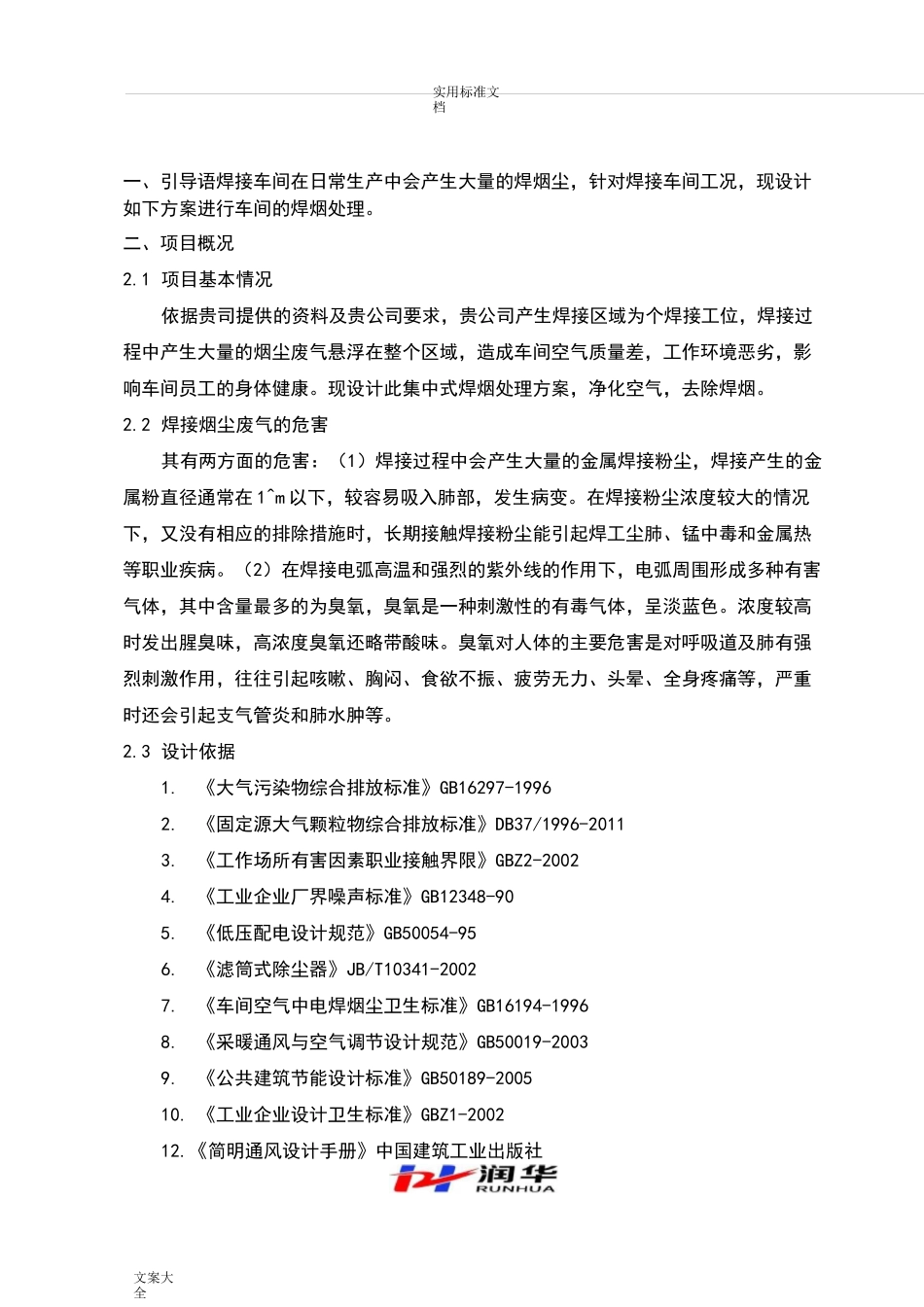

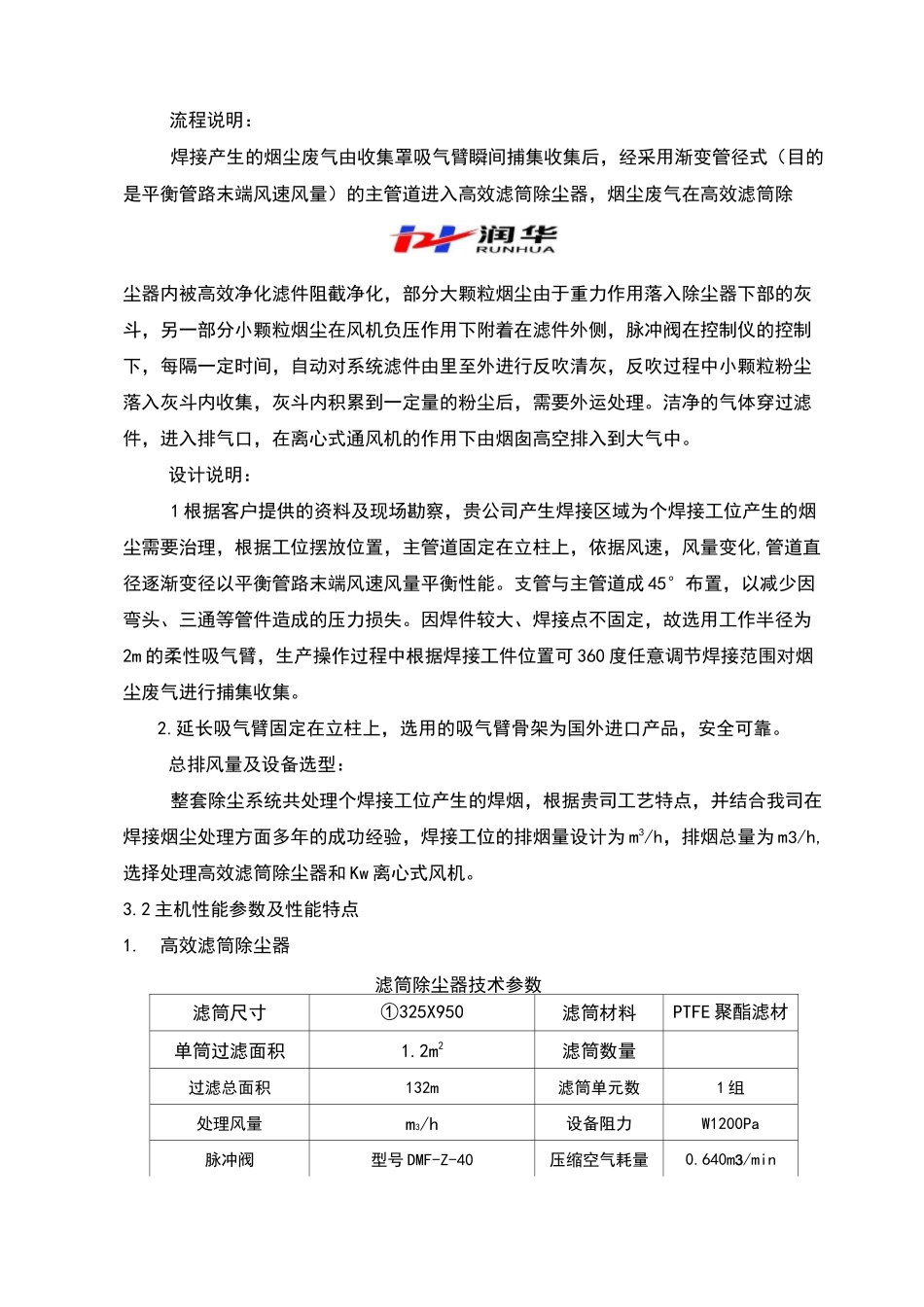

实用标准文档文案大全一、引导语焊接车间在日常生产中会产生大量的焊烟尘，针对焊接车间工况，现设计如下方案进行车间的焊烟处理。二、项目概况2.1项目基本情况依据贵司提供的资料及贵公司要求，贵公司产生焊接区域为个焊接工位，焊接过程中产生大量的烟尘废气悬浮在整个区域，造成车间空气质量差，工作环境恶劣，影响车间员工的身体健康。现设计此集中式焊烟处理方案，净化空气，去除焊烟。2.2焊接烟尘废气的危害其有两方面的危害：（1）焊接过程中会产生大量的金属焊接粉尘，焊接产生的金属粉直径通常在1^m以下，较容易吸入肺部，发生病变。在焊接粉尘浓度较大的情况下，又没有相应的排除措施时，长期接触焊接粉尘能引起焊工尘肺、锰中毒和金属热等职业疾病。（2）在焊接电弧高温和强烈的紫外线的作用下，电弧周围形成多种有害气体，其中含量最多的为臭氧，臭氧是一种刺激性的有毒气体，呈淡蓝色。浓度较高时发出腥臭味，高浓度臭氧还略带酸味。臭氧对人体的主要危害是对呼吸道及肺有强烈刺激作用，往往引起咳嗽、胸闷、食欲不振、疲劳无力、头晕、全身疼痛等，严重时还会引起支气管炎和肺水肿等。2.3设计依据1.《大气污染物综合排放标准》GB16297-19962.《固定源大气颗粒物综合排放标准》DB37/1996-20113.《工作场所有害因素职业接触界限》GBZ2-20024.《工业企业厂界噪声标准》GB12348-905.《低压配电设计规范》GB50054-956.《滤筒式除尘器》JB/T10341-20027.《车间空气中电焊烟尘卫生标准》GB16194-19968.《采暖通风与空气调节设计规范》GB50019-20039.《公共建筑节能设计标准》GB50189-200510.《工业企业设计卫生标准》GBZ1-200212.《简明通风设计手册》中国建筑工业出版社郑州润华科信烤漆设备有限公司流程说明：焊接产生的烟尘废气由收集罩吸气臂瞬间捕集收集后，经采用渐变管径式（目的是平衡管路末端风速风量）的主管道进入高效滤筒除尘器，烟尘废气在高效滤筒除尘器内被高效净化滤件阻截净化，部分大颗粒烟尘由于重力作用落入除尘器下部的灰斗，另一部分小颗粒烟尘在风机负压作用下附着在滤件外侧，脉冲阀在控制仪的控制下，每隔一定时间，自动对系统滤件由里至外进行反吹清灰，反吹过程中小颗粒粉尘落入灰斗内收集，灰斗内积累到一定量的粉尘后，需要外运处理。洁净的气体穿过滤件，进入排气口，在离心式通风机的作用下由烟囱高空排入到大气中。设计说明：1根据客户提供的资料及现场勘察，贵公司产生焊接区域为个焊接工位产生的烟尘需要治理，根据工位摆放位置，主管道固定在立柱上，依据风速，风量变化,管道直径逐渐变径以平衡管路末端风速风量平衡性能。支管与主管道成45°布置，以减少因弯头、三通等管件造成的压力损失。因焊件较大、焊接点不固定，故选用工作半径为2m的柔性吸气臂，生产操作过程中根据焊接工件位置可360度任意调节焊接范围对烟尘废气进行捕集收集。2.延长吸气臂固定在立柱上，选用的吸气臂骨架为国外进口产品，安全可靠。总排风量及设备选型：整套除尘系统共处理个焊接工位产生的焊烟，根据贵司工艺特点，并结合我司在焊接烟尘处理方面多年的成功经验，焊接工位的排烟量设计为m3/h，排烟总量为m3/h,选择处理高效滤筒除尘器和Kw离心式风机。3.2主机性能参数及性能特点1.高效滤筒除尘器滤筒除尘器技术参数滤筒尺寸①325X950滤筒材料PTFE聚酯滤材单筒过滤面积1.2m2滤筒数量过滤总面积132m滤筒单元数1组处理风量m3/h设备阻力W1200Pa脉冲阀型号DMF-Z-40压缩空气耗量0.640m3/min郑州润华科信烤漆设备有限公司喷吹压力0.5-0.7MPa反吹时间2〜3s反吹间隔20〜30min/次设备重量kg脉冲反吹阀电压220V净化效率99.8%曲慨除尘工件简介:(1)工作原理：含尘气流由下部风口进入气箱，通过导流挡板将气流均匀分配至过滤元件，在过滤元件的作用下，粉尘被吸附在过滤元件的表面，洁净的气体通过出口管道排出,脉冲阀在控制仪的控制下，对过滤元件进行轮流清灰;由于过滤零件采用垂直安装方式，可以保证良好的清灰效果。净化器滤材的清洁通过由脉冲控制仪控制的喷吹装置实现：当净化器运行一段时间以后，细微的粉尘吸附在滤材表面，使得滤材的透气性降低。每隔一定时间由脉冲...
