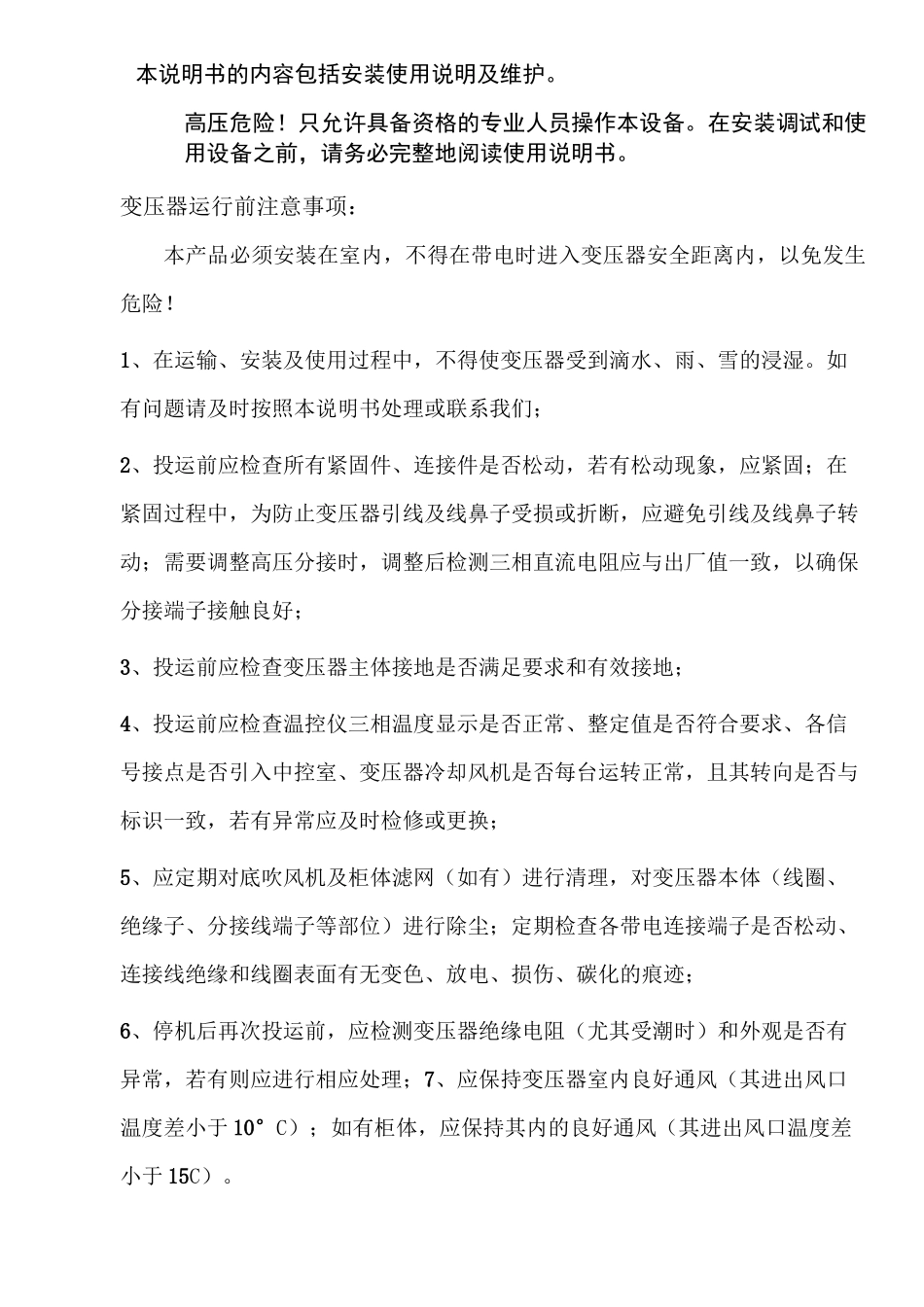

本说明书的内容包括安装使用说明及维护。高压危险！只允许具备资格的专业人员操作本设备。在安装调试和使用设备之前，请务必完整地阅读使用说明书。变压器运行前注意事项：本产品必须安装在室内，不得在带电时进入变压器安全距离内，以免发生危险！1、在运输、安装及使用过程中，不得使变压器受到滴水、雨、雪的浸湿。如有问题请及时按照本说明书处理或联系我们；2、投运前应检查所有紧固件、连接件是否松动，若有松动现象，应紧固；在紧固过程中，为防止变压器引线及线鼻子受损或折断，应避免引线及线鼻子转动；需要调整高压分接时，调整后检测三相直流电阻应与出厂值一致，以确保分接端子接触良好；3、投运前应检查变压器主体接地是否满足要求和有效接地；4、投运前应检查温控仪三相温度显示是否正常、整定值是否符合要求、各信号接点是否引入中控室、变压器冷却风机是否每台运转正常，且其转向是否与标识一致，若有异常应及时检修或更换；5、应定期对底吹风机及柜体滤网（如有）进行清理，对变压器本体（线圈、绝缘子、分接线端子等部位）进行除尘；定期检查各带电连接端子是否松动、连接线绝缘和线圈表面有无变色、放电、损伤、碳化的痕迹；6、停机后再次投运前，应检测变压器绝缘电阻（尤其受潮时）和外观是否有异常，若有则应进行相应处理；7、应保持变压器室内良好通风（其进出风口温度差小于10°C）；如有柜体，应保持其内的良好通风（其进出风口温度差小于15C）。新华都特种电气股份有限公司干式变压器使用说明书共11页第1页1.使用范围：本公司生产三大系列干式变压器：干式电力变压器及配电变压器系列、干式整流变压器系列及干式变频调速用变压器系列，均为非包封结构，电压等级为35kV及以下，广泛使用在高层建筑、机场、车站、码头、地铁、电厂、冶金、石化、商业区、住宅小区的变配电装置、整流装置、变频调速装置以及各种控制装置中。2.型号说明：2.1干式电力变压器及配电变压器G——(H)——/新华都特种电气股份有限公司干式变压器使用说明书共11页第2页整流变压示例：a.ZSG（H）-500/6：500kVA/6kV级三相H级自冷干式整流变压器。b.ZSFG（H）-1000/10:1000kVA/10kV级三相H级风冷干式整流变压2.3干式变频调速用变压器，型号一般表示变频调速用变压示例：a.ZTSG（H）-500/6：500kVA/6kV级三相H级自冷干式变频调速用变压器。b.ZTSFG（H）-1000/10：1000kVA/10kV级三相H级风冷干式变频调速用变压器3.正常使用条件：室内（有特殊要求的，按协议要求）3.1、海拔不超过1000米3.2、冷却介质（空气）温度：电压等级kV冷却方式（自冷省略，F-风相数（D-单相，S-三额定容量kVA耐热等级（H级以H表示）G(H)—ZTS电压等级额定容量干式变压器（非包冷却方式（自冷省略,F-风相数耐热等级（H级以H表新华都特种电气股份有限公司干式变压器使用说明书共11页第3页+40°C+30°C+20C-5C（适用于户内式变压器）最高气温最高月平均温度最高年平均温度最低温度新华都特种电气股份有限公司干式变压器使用说明书共11页第4页新华都特种电气股份有限公司干式变压器使用说明书共11页第5页――铁芯表面应无锈蚀现象；5.3绕组检查：——线圈应完整，无缺损，变形现象；绕组的压板牢固，防松螺母无松动；5.4引出线绝缘包扎牢固，无破损、位移、折断、拧弯现象；引出线固定牢靠，其固定支架应紧固，引出线绝缘支座应完好无损；5.5无励磁调压接线板或装置各分接头与线圈的连接应正确并紧固，接点位置或转动接点应正确停留在各个位置上，且与标志牌或指示器所指位置一致；5.6应在未与外部接线的状态下，使用2500V兆欧表，测量干式变压器线圈对地绝缘电阻，如低于下表所列现场最低允许的绝缘电阻值时，可参照附录采取相应的干燥措施，进行干燥处理。新华都特种电气股份有限公司干式变压器使用说明书共11页第6页6.4温控仪和冷却风机的接线应按低压电气装置的安装标准要求进行。6.5接地干式变压器及其外壳（如有）、风机及温控仪必须可靠接地。要求接地电阻W4Q。7.干式变压器验收试验及试运行：7.1干式变压器的验收试验：项目及其标准；按下表格内容：新华都特种电气股份有限公司干式变压器使用说明书共11页第...
