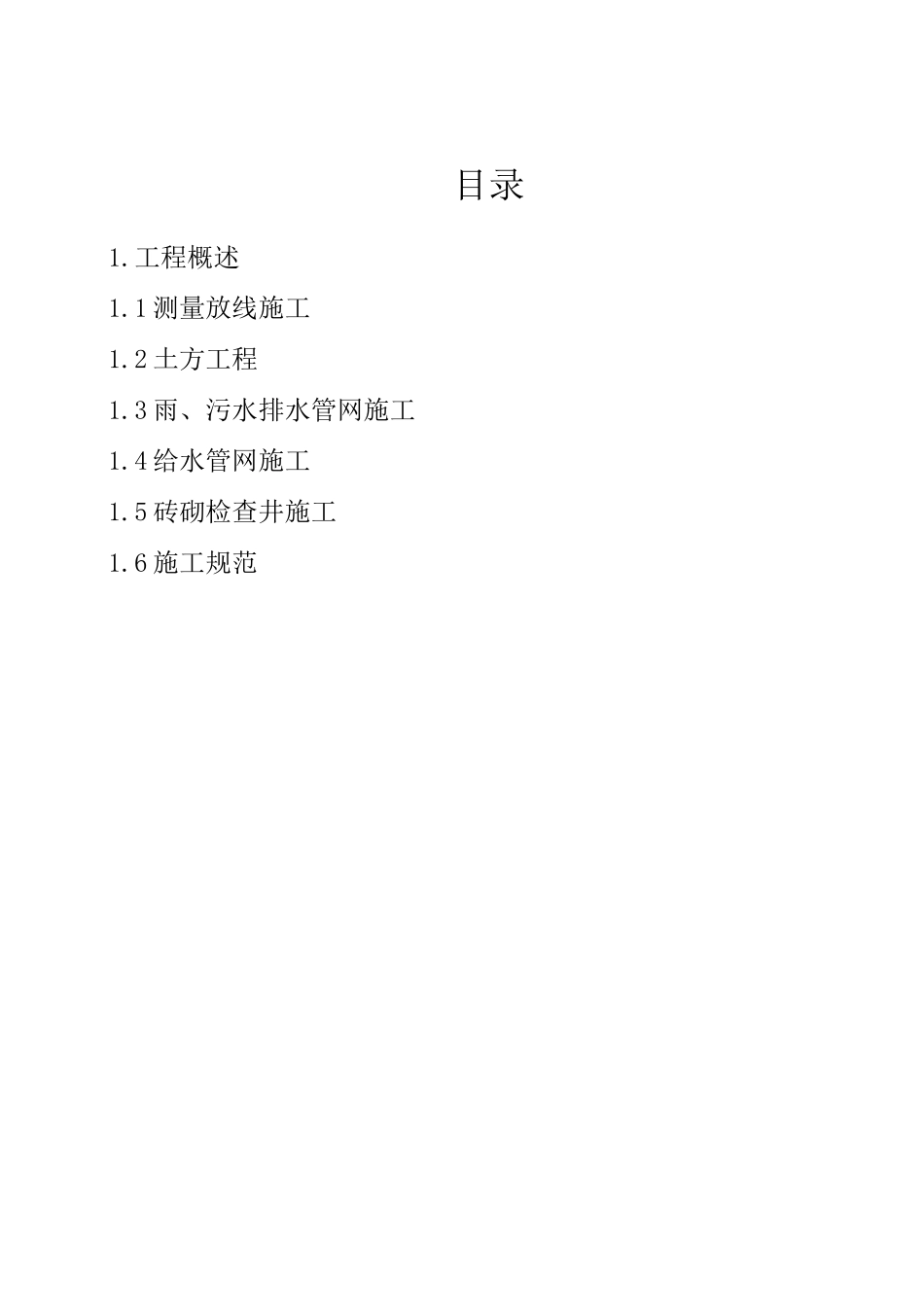

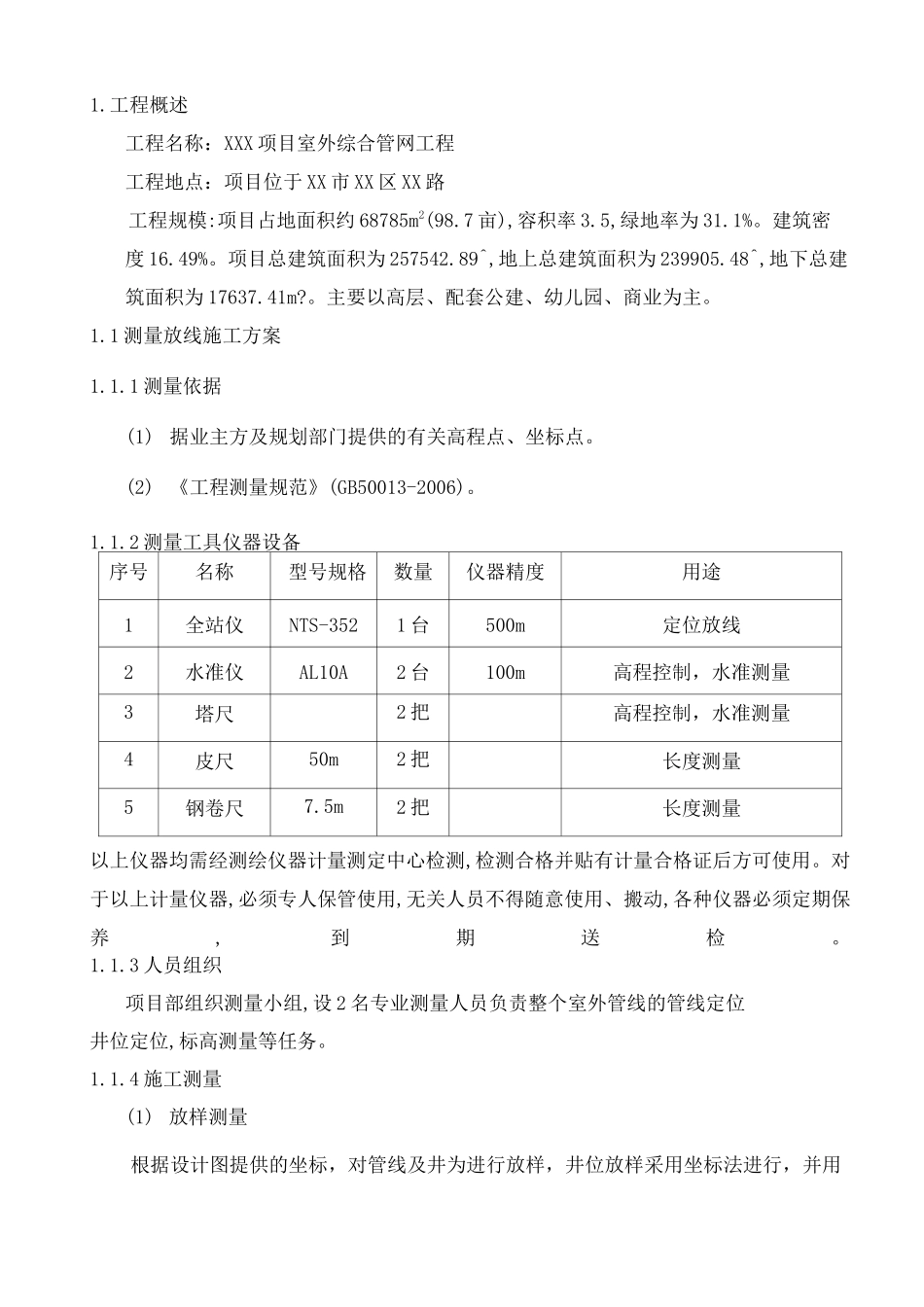

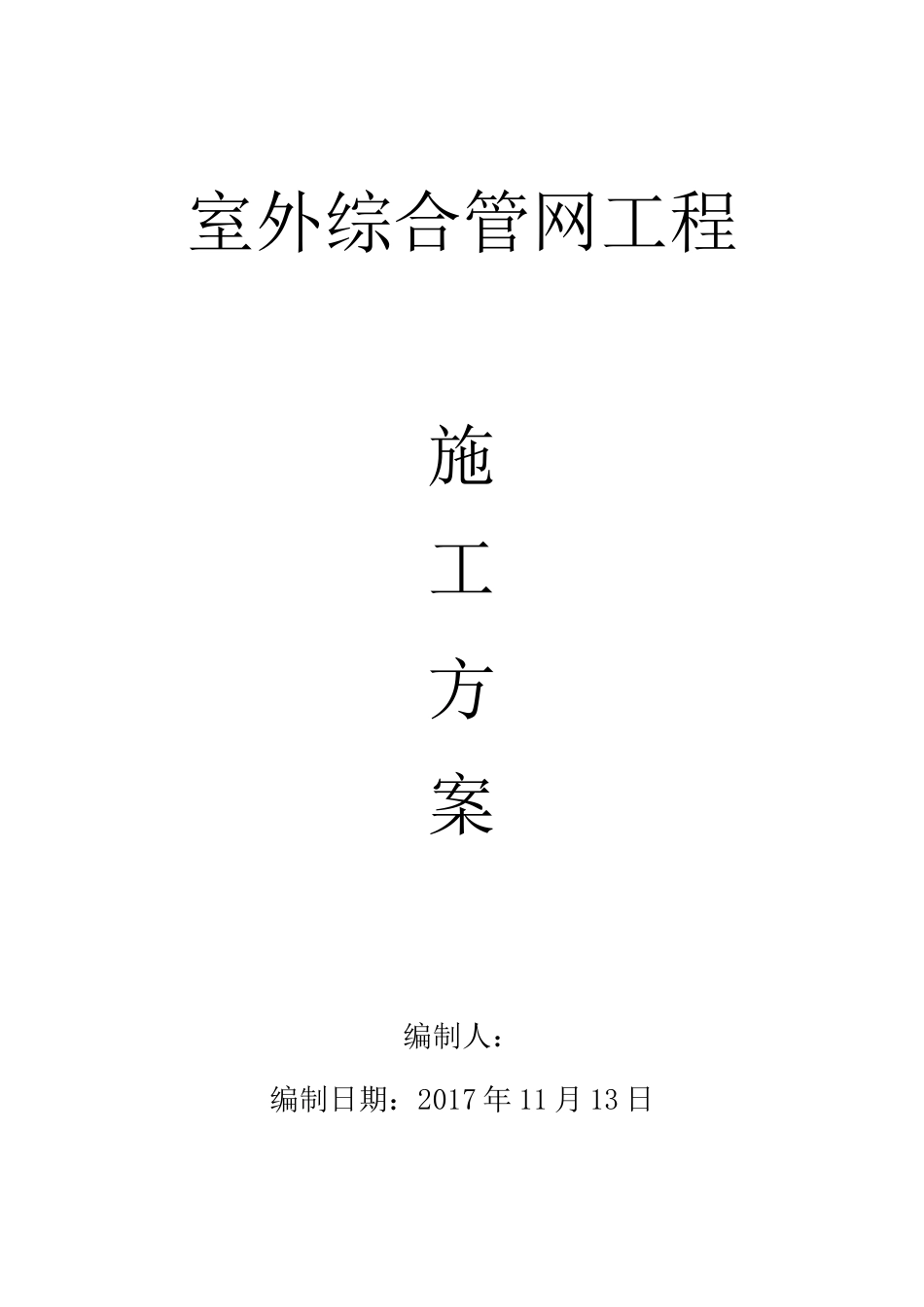

室外综合管网工程施工方案编制人：编制日期：2017年11月13日目录1.工程概述1.1测量放线施工1.2土方工程1.3雨、污水排水管网施工1.4给水管网施工1.5砖砌检查井施工1.6施工规范1.工程概述工程名称：XXX项目室外综合管网工程工程地点：项目位于XX市XX区XX路工程规模:项目占地面积约68785m2(98.7亩),容积率3.5,绿地率为31.1%。建筑密度16.49%。项目总建筑面积为257542.89^,地上总建筑面积为239905.48^,地下总建筑面积为17637.41m?。主要以高层、配套公建、幼儿园、商业为主。1.1测量放线施工方案1.1.1测量依据(1)据业主方及规划部门提供的有关高程点、坐标点。(2)《工程测量规范》(GB50013-2006)。1.1.2测量工具仪器设备序号名称型号规格数量仪器精度用途1全站仪NTS-3521台500m定位放线2水准仪AL10A2台100m高程控制，水准测量3塔尺2把高程控制，水准测量4皮尺50m2把长度测量5钢卷尺7.5m2把长度测量以上仪器均需经测绘仪器计量测定中心检测,检测合格并贴有计量合格证后方可使用。对于以上计量仪器,必须专人保管使用,无关人员不得随意使用、搬动,各种仪器必须定期保养,到期送检。1.1.3人员组织项目部组织测量小组,设2名专业测量人员负责整个室外管线的管线定位井位定位,标高测量等任务。1.1.4施工测量(1)放样测量根据设计图提供的坐标，对管线及井为进行放样，井位放样采用坐标法进行，并用不同控制点进行复核。放样后，应进行纵、横方向符合性检查。施工测量必须严格执行不同方法、不同人观测、不同人计算的测量复核制度。1.2土方工程施工方案本工程土方工程主要包括地检查井、化粪池、管沟等土方开挖和各类回填土。1.2.1土方开挖方案（1）作业条件：①土方开挖前，先清理开挖面上障碍物并摸清地下管线等障碍物，将施工区域内的地上、地下障碍物清除和处理完毕；遇到地下管道或电缆等情况，要及时与建设、设计方沟通，另行制定方案以避开地下管道或电缆；基坑开挖后，在基坑上口做有组织排水，基坑上口砌两皮砖高（120）挡水墙（随挖随砌），基坑上口两边均砌并抹灰（墙两边及上顶全抹1：3水泥砂浆），并在基坑底修一道排水沟，在每个检查井内修集水坑，另备400m长彩条布，做好防雨排水准备。②定位控制线（桩），标准水平桩及基槽的放线尺寸，必须经过检验合格，并办完预检手续。③施工区域场地表面要清理平整，做好排水坡度，在施工区域内，要修临时性排水沟。④夜间施工时，应合理安排工序，防止错挖或超挖。施工场地应根据需要安装照明设施，在危险地段应设置明显标志。（2）土方施工程序现场清理f定位放线f土方开挖、运输（内、夕卜）f基底清理整平、验槽f原土压实f灰土压实•（3）采用机械开挖，开挖深度根据现场标高和设计标高确定，开挖时留200深由机械配合人工挖土并清底。为了便于施工且有利于基坑边坡稳定，土方开挖前先做好定位放线工作，修好排水沟。基坑边坡防护：根据现场实际状况控制放坡，开挖后视现场边坡稳定情况决定是否采取支护方案。开挖放线不能满足放坡要求时，应考虑采用边坡支护方案。4）基坑开挖顺序土方开挖宜先从低处进行，分段依次开挖。土方开挖由专人指挥，一次开挖到位，开挖宽度不超过应符合设计要求。当挖至标高接近基坑底设计标高时，边抄平边人工配合清槽，防止超挖，并按围护结构要求及时修坡。预留200厚土方采用人工跟装载机清理，然后用挖机带走。每段基坑开挖施工至设计标高时，抓紧验槽工作，及时尽快施工3：7灰土。开挖时可在沟底预留出3：7灰土回填所需土方。所需回填土全部堆放在2米以外基槽一侧。（5）运土车辆及挖土机械配置至少3辆自卸车运土车辆和3台“70”小挖掘机及3台“240”大挖掘机。现场倒运土另配一辆装载机。（6）应急措施及注意事项：①开挖过程设专人现场指挥，组织好人员、机械，确保开挖工序的顺利进行。施工员配合测量放线并控制好标高。由专职安全员组织人员及时检查安全情况，特别注意边坡的稳定检查，设专人检查基坑稳定，发现问题及时报告有关施工负责人员，便于及时处理。在施工中如发现局部边坡位移较大，须立即停止开挖，及时采取边坡加固措施，待稳定后继续开挖。施工负责人根据边坡稳定情况确定应采取的支护措...
