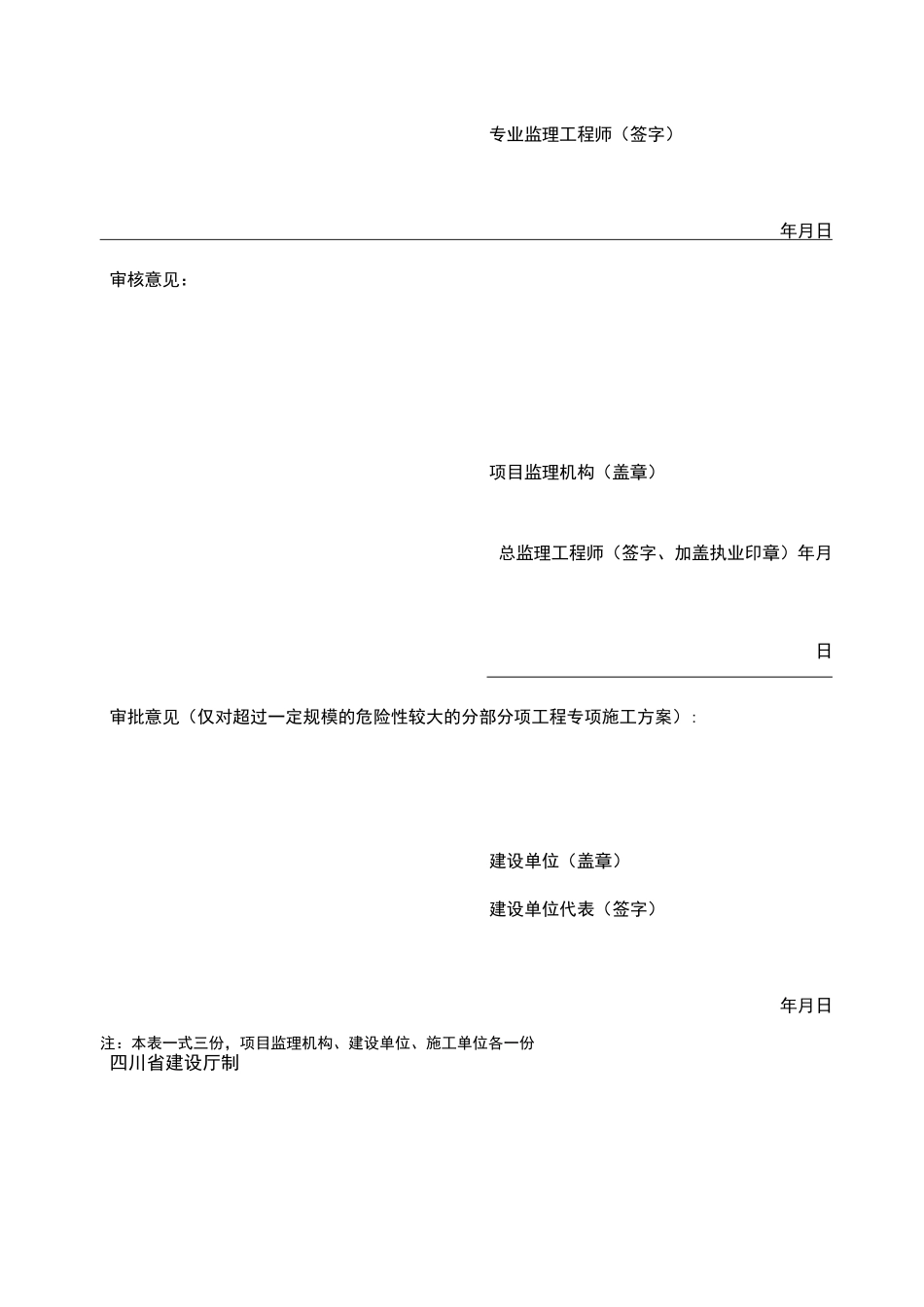

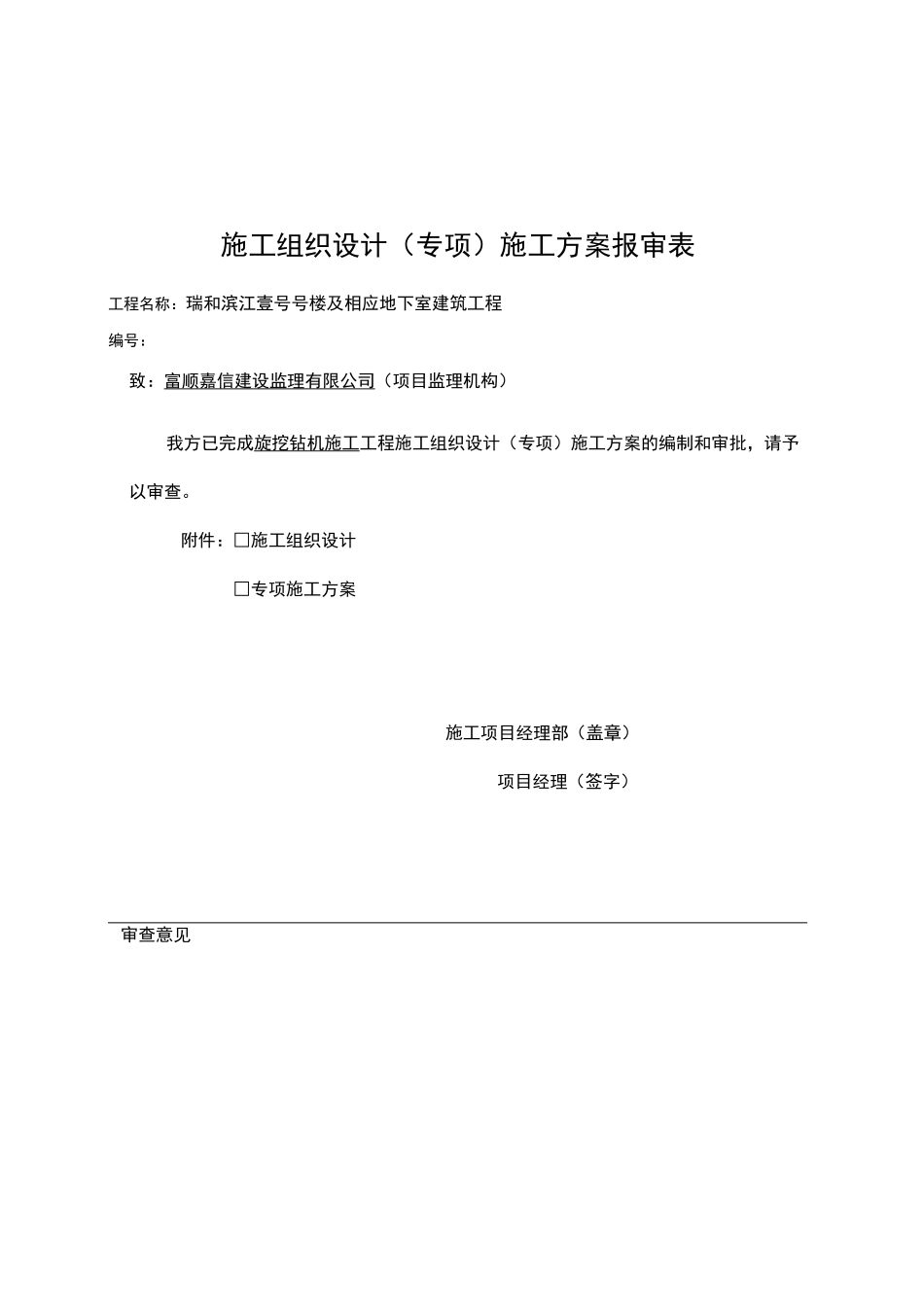

施工组织设计（专项）施工方案报审表工程名称：瑞和滨江壹号号楼及相应地下室建筑工程编号：致：富顺嘉信建设监理有限公司（项目监理机构）我方已完成旋挖钻机施工工程施工组织设计（专项）施工方案的编制和审批，请予以审查。附件：□施工组织设计□专项施工方案施工项目经理部（盖章）项目经理（签字）审查意见专业监理工程师（签字）年月日审核意见：项目监理机构（盖章）总监理工程师（签字、加盖执业印章）年月日审批意见（仅对超过一定规模的危险性较大的分部分项工程专项施工方案）:建设单位（盖章）建设单位代表（签字）年月日注：本表一式三份，项目监理机构、建设单位、施工单位各一份四川省建设厅制第一节工程概况第二节旋挖钻机施工工艺原理第三节旋挖钻机施工工艺第四节人员、机械配置第五节施工进度计划第六节旋挖钻机施工操作注意事项及要点第七节旋挖钻机施工中出现在的问题分析及处理措施第八节旋挖钻机施工安全及环保措施第一节工程概况瑞和滨江壹号1~7#楼工程因工期短，场地地质大部分为砂夹石，积水多，采用人工挖孔桩工期相对较长，且安全隐患大，为了加快工程进度，确保工程保质按期完成，经与建设单位、监理单位、地勘单位及设计单位商议米取旋挖钻机进行钻孔施工。第二节旋挖钻机施工工艺原理旋挖钻机是一种多功能、高效率的灌注桩桩孔的成孔设备，可以实现桅杆垂直的自动调节和钻孔深度的计量；旋挖钻孔施工是利用钻杆和钻头的旋转，以钻头自重并加液压作为钻进压力，使渣土装满钻斗后提升钻斗出土石。通过钻斗的旋转、钻进、提升、卸渣，反复循环而成孔。其特点是工作效率高、施工质量好、尘土污染少。旋挖钻机依靠钻杆和钻头自重及钻杆旋转时斗齿切入土石层，斜向斗齿在钻头回转时切下土石块并向斗内推进而完成钻取土。若遇岩石可通过加压油缸对钻杆加压，强行将斗齿切入岩石中，将岩石击碎。钻斗装满后，由起重机提升钻杆及钻斗至地面，钻斗内的渣土在旋转摆动钻斗时排出钻斗。钻杆向下放关好斗门，再回转到孔内进行下一循环作业。本工程因地质条件复杂，钻孔主要针对土层、岩层、地下水及溶洞进行考虑。第三节旋挖钻机施工工艺一、旋挖钻机施工工艺流程钻机进场通道及作业平台处理—>孔桩疋位放线—>钻机入场就位开挖一继续钻进、排渣、成孔一清孔一成孔检验二、旋挖钻机施工操作步骤1、钻机进场通道及钻机作业场地平整先平整场地、清除杂物、换出软土、夯打密实，钻机底座不宜直接置于不坚实的填土上，以免产生不均匀沉陷。确保3m宽进出通道，用于运输进出及架安吊车。2、钻孔定位首先对设计图纸提供的坐标、高程等有关数据进行认真复核，确认无误后采用全站仪进行桩位放样，桩中心放样完毕后，沿桩中心拉十字线至1.5m以外并作好桩标记。3、开孔：钻机设备就位、升举钻杆、安装钻斗、调整钻杆垂直度、对准桩孔中心，然后开机进行旋挖取土石开孔。土层第一节孔桩开孔大小为设计桩径+60mm,深度2.5m左右。4、高程标注：第一节钢护筒安装完成后用测量水平仪测出护筒顶面高程并予以标注，用于钻孔深度及混凝土浇筑高度的辅助测定。5、旋挖钻进成孔旋挖钻机配备有电子控制系统显示并调整钻杆的垂直度，同时在钻杆的两个侧面均设有垂直度仪，在钻进过程中，驾驶员随时调整钻杆垂直度，从而保证了成孔的质量。6、钻斗选择旋挖钻进成孔施工的钻斗因土质地层和岩质地层选择钻头。7、钻进取土：将钻机钻杆回转到桩孔位置后将钻斗垂直放下并开始转动取土石，依据钻杆下降高度及检验判断钻斗装满土石多少，起斗卸土前应先反向旋转2周利用摩擦将活动底板关闭进料口，之后方可缓缓将钻斗提升并移出护筒卸土。升降速度不宜太快，应保持在0.4m/S左右。当旋挖钻机周边堆土达到一定量后，挖机及时配合清渣，并外运至甲方指定的地方。8、终孔及清底：该设备具有先进的电脑控制系统，能精确定位钻孔、自动校正钻孔垂直度和自动量测钻孔深度。当确定孔桩深度达到要求后，将钻斗更换成清孔斗并下降到底部，固定钻杆升降作水平旋转数周后反向旋转2周将孔底松散土体收入斗中。第四节人员、机械配置根据工程实际情况，为了加快我国保障性住房建设需要，旋挖钻孔钻原则上实行24...
