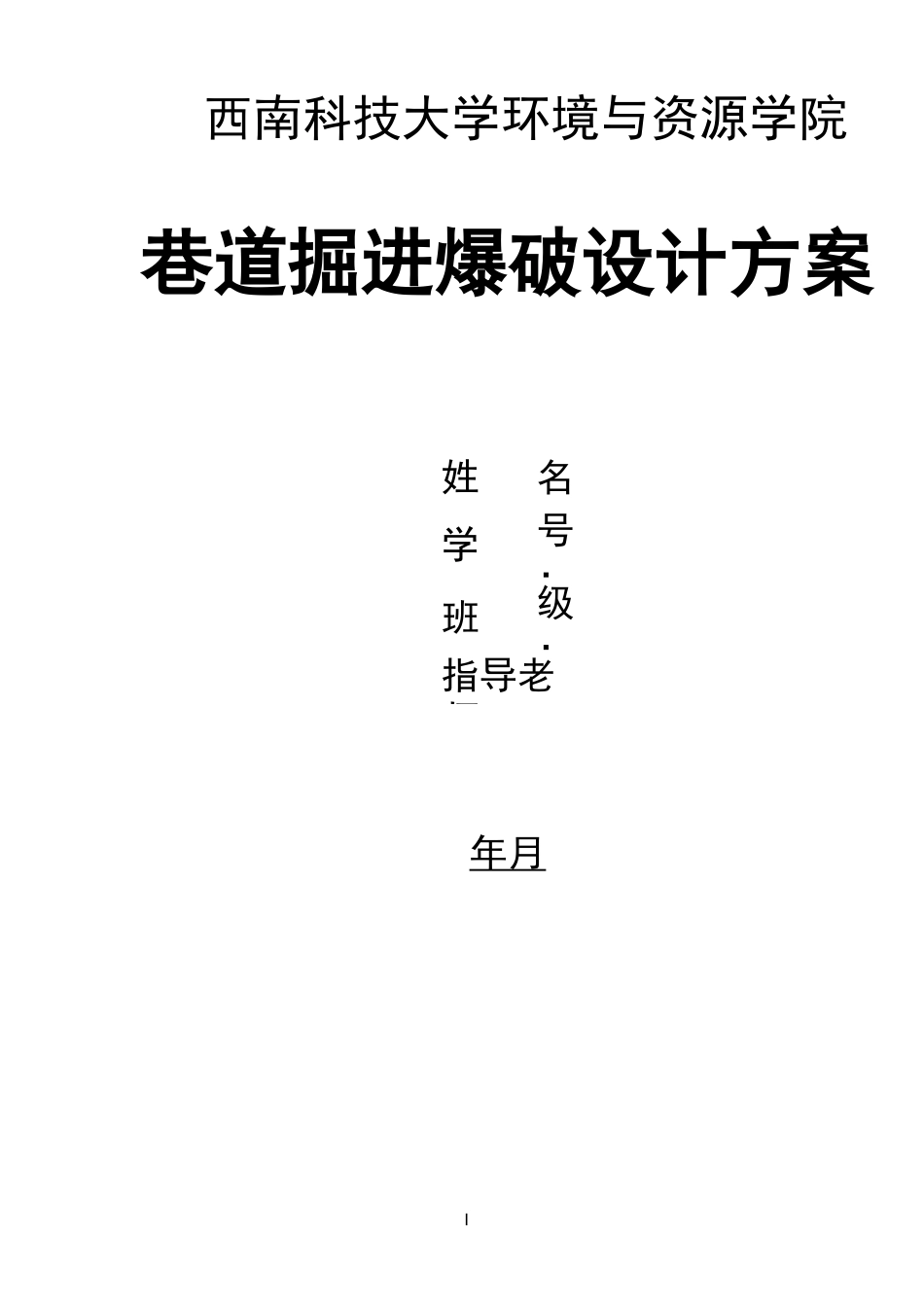

I西南科技大学环境与资源学院巷道掘进爆破设计方案姓名：学号：班级：指导老师：年月ss,s-i1.1Bffi^ffl11.21®HWHffis123・1BBSZC^^MM33.233.333.4曲賢S?WL滲污33.5蔥强即53.6蔥Lffiw7書W脸菇斗74.1»B團斗WJIM删®滸84.2BBHS对目书84.3»魁-&出游94.4s^ss104.5書黑脸BWIo4.6書W脸醤10第1页第一章编制依据、原则1.1编制依据(1)《爆破安全规程》(GB6722-2014)(2)中华人民共和国《民用爆炸物品安全管理条例》(国务院令第466号)(3)《爆破作业单位资质条例和管理要求》(GA990-2012)(4)《爆破作业项目管理要求》(GA991-2012)(5)《施工机械安全操作规程》(2013)(6)《爆破作业人员安全技术考核标准》(GA53-1993)(7)《中华人民共和国环境保护法》(主席令第九号)1.2编制原则(1)采用合理的开采方法、爆破工艺和技术，保证工程施工安全和效果;(2)所有爆破施工作业的最小抵抗线方向朝向西南山体(凹)或朝向空旷地带，不得将最小抵抗线方向朝向村庄与需要保护的建构筑物等;(3)有效控制爆破飞石、振动、噪声等，避免对周围建筑物、管线、车辆、行人造成损害和影响;(4)采用的合理爆破参数和起爆网路，爆破施工安全、可靠、经济;(5)切实做好安全警戒工作:(6)制定安全施工措施，防止事故的发生;(7)做好安全事故应急措施，一旦发生事故，采取有效措施遏制事故扩大，让损失减小到最小程度;第2页(8)建立文明施工措施，实现文明施工目标。第二章工程概况某地下工程的巷道开挖断面底宽4.0m，直墙高为2.0m，顶部半圆拱。岩性风化花岗岩，岩石硬而脆，经试爆单位药量约为1kg/m3，与其同一水平距离144m，有一民用建筑物为土坯房，爆破产生的在该处的爆破地震波为30Hz，请对该爆破进行设计并分析对该民房的影响及减震措施。第3页第三章爆破工程设计3.1爆破施工总体方案1．方案分析根据地下巷道开挖断面，可以判断为半圆顶为半永久性建筑。由岩石岩性为风化花岗岩取岩石坚硬系数为f=10，无其他外来因素影响。爆破采用一次成型，奏便采用光面爆破，尽量控制不出现超挖欠挖情况。2．选择方案据该巷道的实际情况，采用风钻钻孔直径为38mm，采用潜孔掘进爆破，由于断面尺寸大于4m2，所以选择倾斜掏槽中的楔形掏槽。3．详细方案该巷道为永久性巷道，服务年限长。要求采用半圆弧拱，加强其承压能力，提高安全性。断面尺寸平巷掘进宽度：B=4000mm平巷掘进侧墙高度：h1=2000mm拱高：h2=2000mm平巷掘进高度：H^g+hzrAOOOmm掘进断面积：S=1/2nr2+Bh]=14.28m23.2爆破钻孔设备的选择风钻钻孔直径为38mm3.3爆破参数确定1•孑L径D=38mm;eooo图3-1掏槽孔布图561J77第4页2.掏槽孔参数：掏槽孔与工作面的夹角=60。炮孔长度L=2.5m相邻炮孔间距：孔口距离800mm，孑L底距离200mm2•辅助孑L参数：孔间距取：675mm3•顶空参数：孔间距离：930mm;夹角：30。4•底孔参数：孔间距离：900mm;与边距离：200mm5•周边孔参数：孔间距离：750mm;与边距离：250mm6•炸药单位耗药量：k=1kg/m3第5页7•巷道断面尺寸：S二Bxh]+0.5nh22=14.28m28•炸药总耗量：Q=kSlq=28.27kg9•炮孔深度:I=2.5sin60o=2.2m3.4布孔、钻孔及验收1.炮孔布置与起爆方案根据断面面积，岩石岩性确定起爆方法为楔形起爆，风钻机孔径为38mm，掏槽孔深为1.81m。根据公式N=空计算,炮孔数量为N=18个，但是根nK据Q=28.27kg，而N不够炸药量，说明炮孔布置过稀，应适当增加炮孔数目。经过验算提高炮孔数目为27合适。炸药单耗为1kg/m3,没循环炸药总消耗量为Q=28.27kg，爆破各项参数见表一表3-1平巷掘进的各项参数炮孔名称孔数/个与工作面夹角/°炮孔长/m炮孔深/m装药量起爆顺序连线方式装药结构周边孔起爆单孔小计重量/kg重量/kg掏槽孔6602.52.21.591非电导爆管一次点火连续反向装药（孔底）周边孔为间隔装药辅助孔8902.02.01.29.6II顶孔5向外52.12.00.94.5III周边孔4向外52.12.00.93.6底孔5向外52.12.01.24IV总计2758.355.230.7e㊀IooooooI图3-2炮孔布置图第6页3.5炮孔装药1．装药量核算取炸药单耗k=1kg/m叩寸，单孔装药量q=L』K=2.5xO.7x1=1.75kg（掏槽孔）q二L2nk=2x0.6x1=1.2kg（辅助孔）q=L3nK=2x0.65x1=1.3kg（周边孔，顶孔，底孔）2.装药结构掏槽孔、辅助孔采用连续装药结构...
