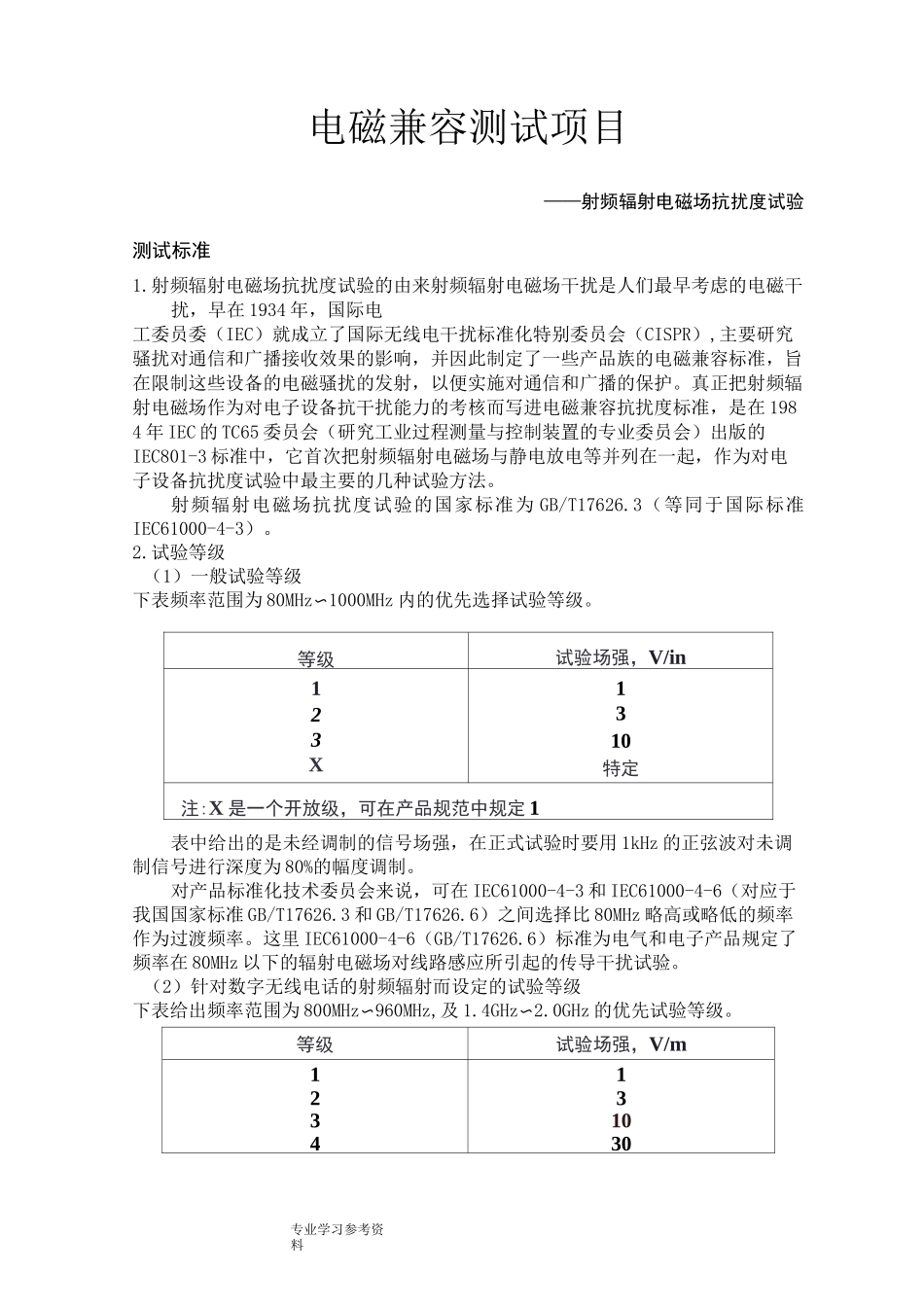

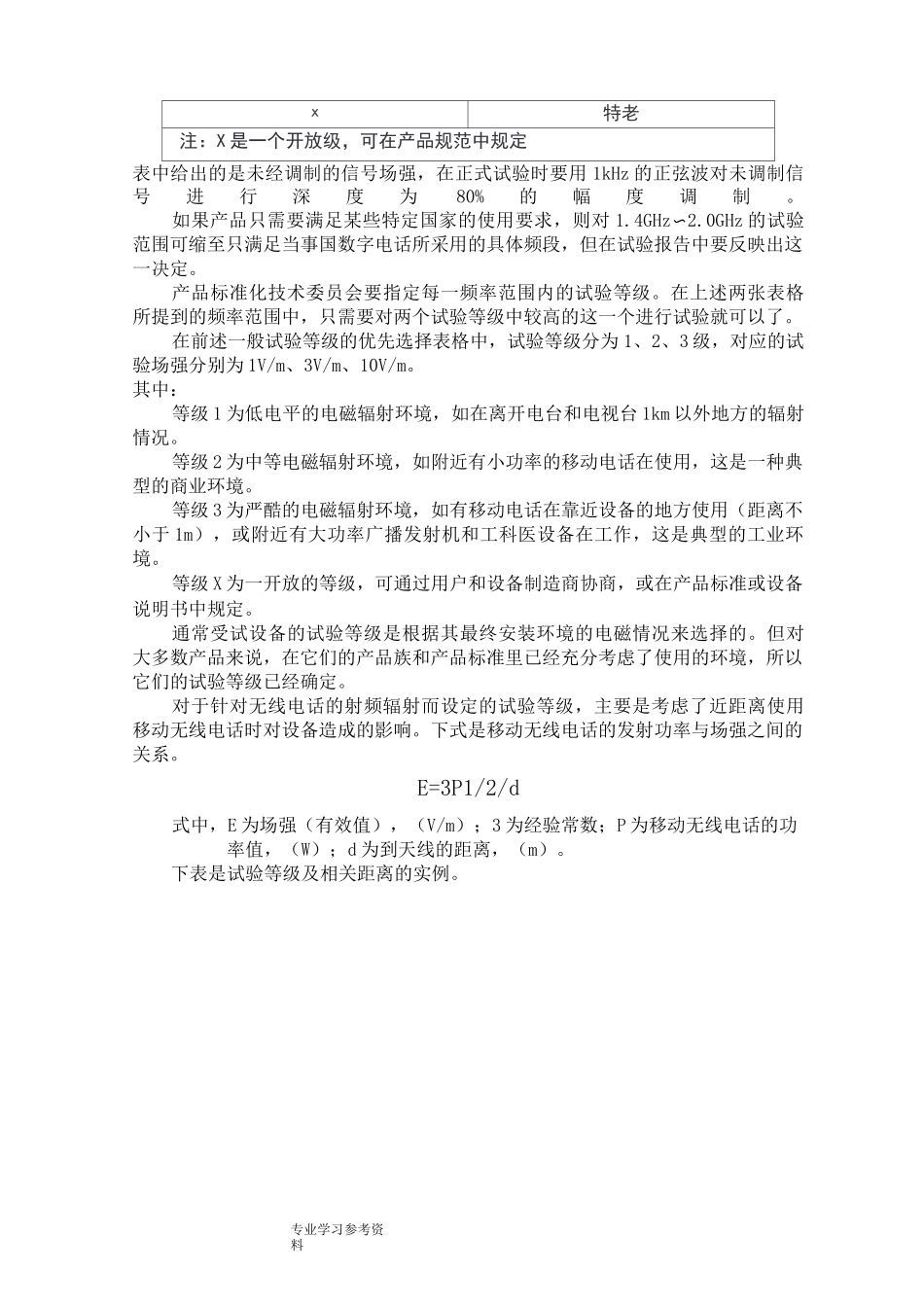

专业学习参考资料电磁兼容测试项目——射频辐射电磁场抗扰度试验测试标准1.射频辐射电磁场抗扰度试验的由来射频辐射电磁场干扰是人们最早考虑的电磁干扰，早在1934年，国际电工委员委（IEC）就成立了国际无线电干扰标准化特别委员会（CISPR）,主要研究骚扰对通信和广播接收效果的影响，并因此制定了一些产品族的电磁兼容标准，旨在限制这些设备的电磁骚扰的发射，以便实施对通信和广播的保护。真正把射频辐射电磁场作为对电子设备抗干扰能力的考核而写进电磁兼容抗扰度标准，是在1984年IEC的TC65委员会（研究工业过程测量与控制装置的专业委员会）出版的IEC801-3标准中，它首次把射频辐射电磁场与静电放电等并列在一起，作为对电子设备抗扰度试验中最主要的几种试验方法。射频辐射电磁场抗扰度试验的国家标准为GB/T17626.3（等同于国际标准IEC61000-4-3）。2.试验等级（1）一般试验等级下表频率范围为80MHz〜1000MHz内的优先选择试验等级。等级试验场强，V/in1123310X特定注:X是一个开放级，可在产品规范中规定1表中给出的是未经调制的信号场强，在正式试验时要用1kHz的正弦波对未调制信号进行深度为80%的幅度调制。对产品标准化技术委员会来说，可在IEC61000-4-3和IEC61000-4-6（对应于我国国家标准GB/T17626.3和GB/T17626.6）之间选择比80MHz略高或略低的频率作为过渡频率。这里IEC61000-4-6（GB/T17626.6）标准为电气和电子产品规定了频率在80MHz以下的辐射电磁场对线路感应所引起的传导干扰试验。（2）针对数字无线电话的射频辐射而设定的试验等级下表给出频率范围为800MHz〜960MHz,及1.4GHz〜2.0GHz的优先试验等级。等级试验场强，V/m1123310430专业学习参考资料X特老注：X是一个开放级，可在产品规范中规定表中给出的是未经调制的信号场强，在正式试验时要用1kHz的正弦波对未调制信号进行深度为80%的幅度调制。如果产品只需要满足某些特定国家的使用要求，则对1.4GHz〜2.0GHz的试验范围可缩至只满足当事国数字电话所采用的具体频段，但在试验报告中要反映出这一决定。产品标准化技术委员会要指定每一频率范围内的试验等级。在上述两张表格所提到的频率范围中，只需要对两个试验等级中较高的这一个进行试验就可以了。在前述一般试验等级的优先选择表格中，试验等级分为1、2、3级，对应的试验场强分别为1V/m、3V/m、10V/m。其中：等级1为低电平的电磁辐射环境，如在离开电台和电视台1km以外地方的辐射情况。等级2为中等电磁辐射环境，如附近有小功率的移动电话在使用，这是一种典型的商业环境。等级3为严酷的电磁辐射环境，如有移动电话在靠近设备的地方使用（距离不小于1m），或附近有大功率广播发射机和工科医设备在工作，这是典型的工业环境。等级X为一开放的等级，可通过用户和设备制造商协商，或在产品标准或设备说明书中规定。通常受试设备的试验等级是根据其最终安装环境的电磁情况来选择的。但对大多数产品来说，在它们的产品族和产品标准里已经充分考虑了使用的环境，所以它们的试验等级已经确定。对于针对无线电话的射频辐射而设定的试验等级，主要是考虑了近距离使用移动无线电话时对设备造成的影响。下式是移动无线电话的发射功率与场强之间的关系。E=3P1/2/d式中，E为场强（有效值），（V/m）；3为经验常数；P为移动无线电话的功率值，（W）；d为到天线的距离，（m）。下表是试验等级及相关距离的实例。专业学习参考资料试验等级栽波场强V/in最大RMS场强V/m保护距譌2WGSMmB\¥GSMmV4WDECTtn111.85,511L9235.4183,70.6310180.61A~0,243054f204"0.1GSM蜂窝移动通信系统，全球应用；DECT无绳蜂窝移动通信系统，欧洲应用。实验设备电波暗室这是标准所规定优先选用的试验场地。要求电波暗室有合适的尺寸，能维持被试品以足够空间的均匀场域，必要时可在电波暗室里安装一些吸收材料来削弱室内的反射情况，维护场的均匀性。另有一间辅助屏蔽室，用于安放场强发生设备（信号发生器、功率放大器）、监视设备、和对被试品的操控设备。0.总m耳不易电宾屋住半电臥摘辜中帙小专业学习参考资料除了电波暗室外，完成射频辐射电磁场试验至少要有以下仪器：电磁干扰滤波器要确保滤...
