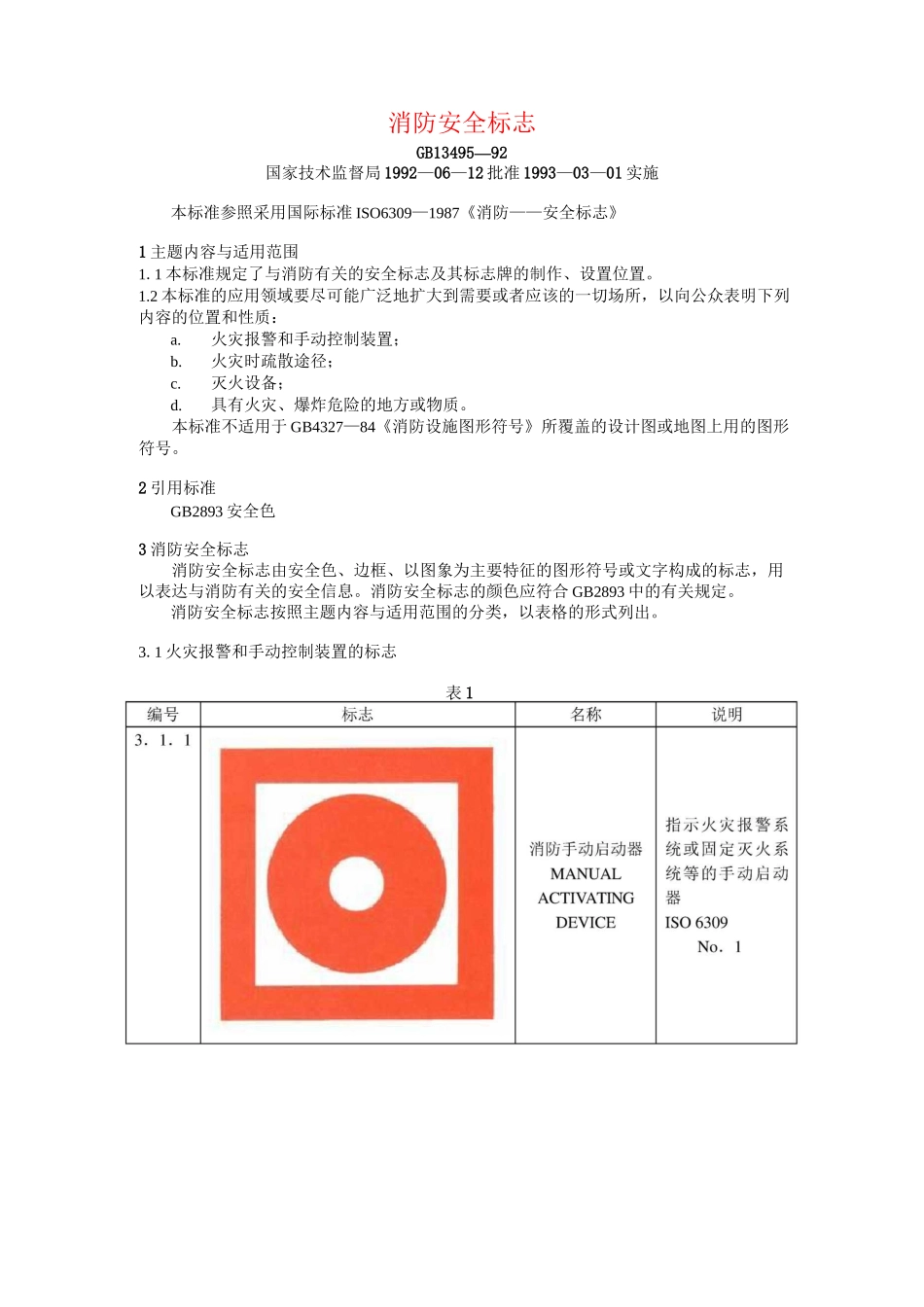

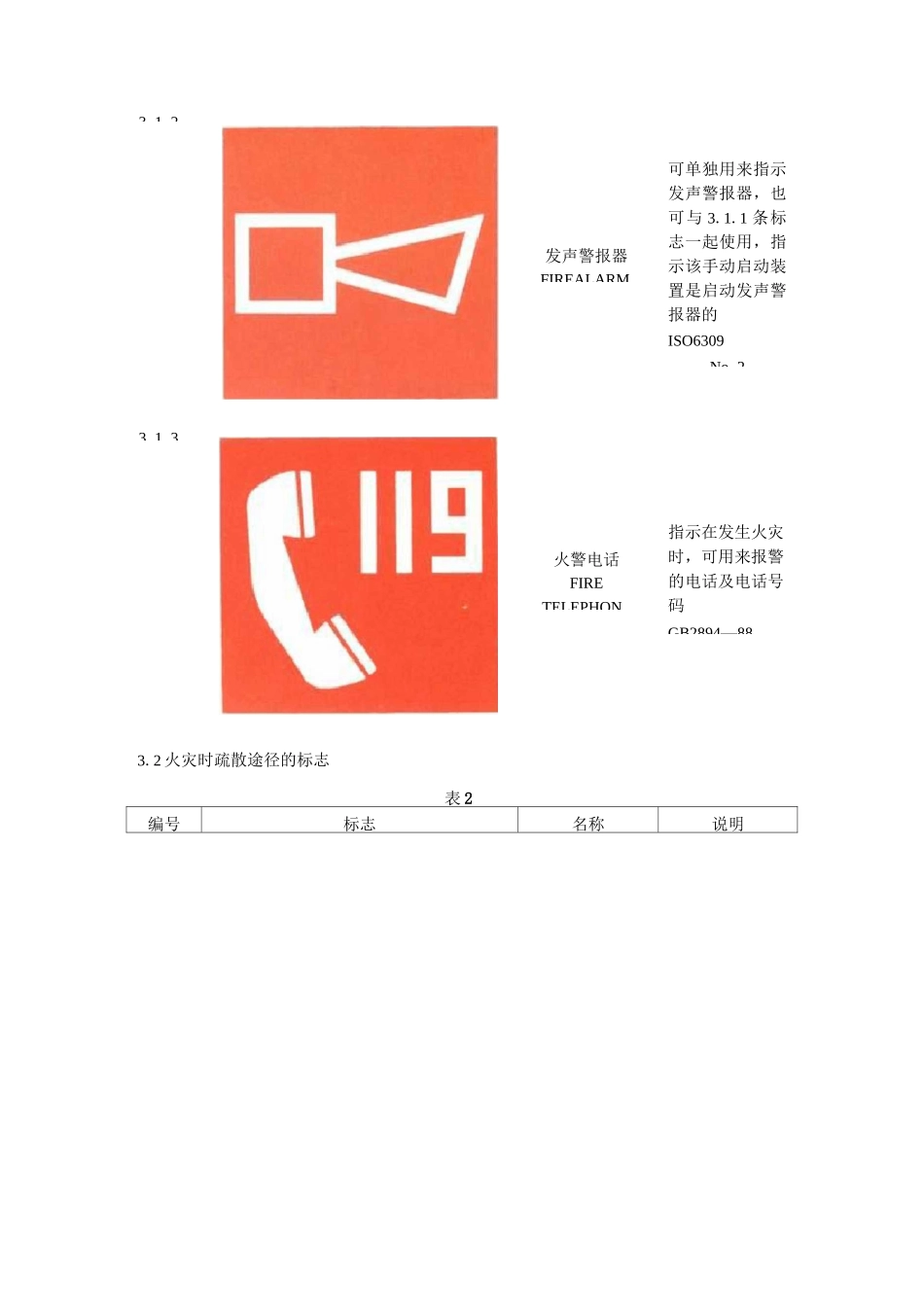

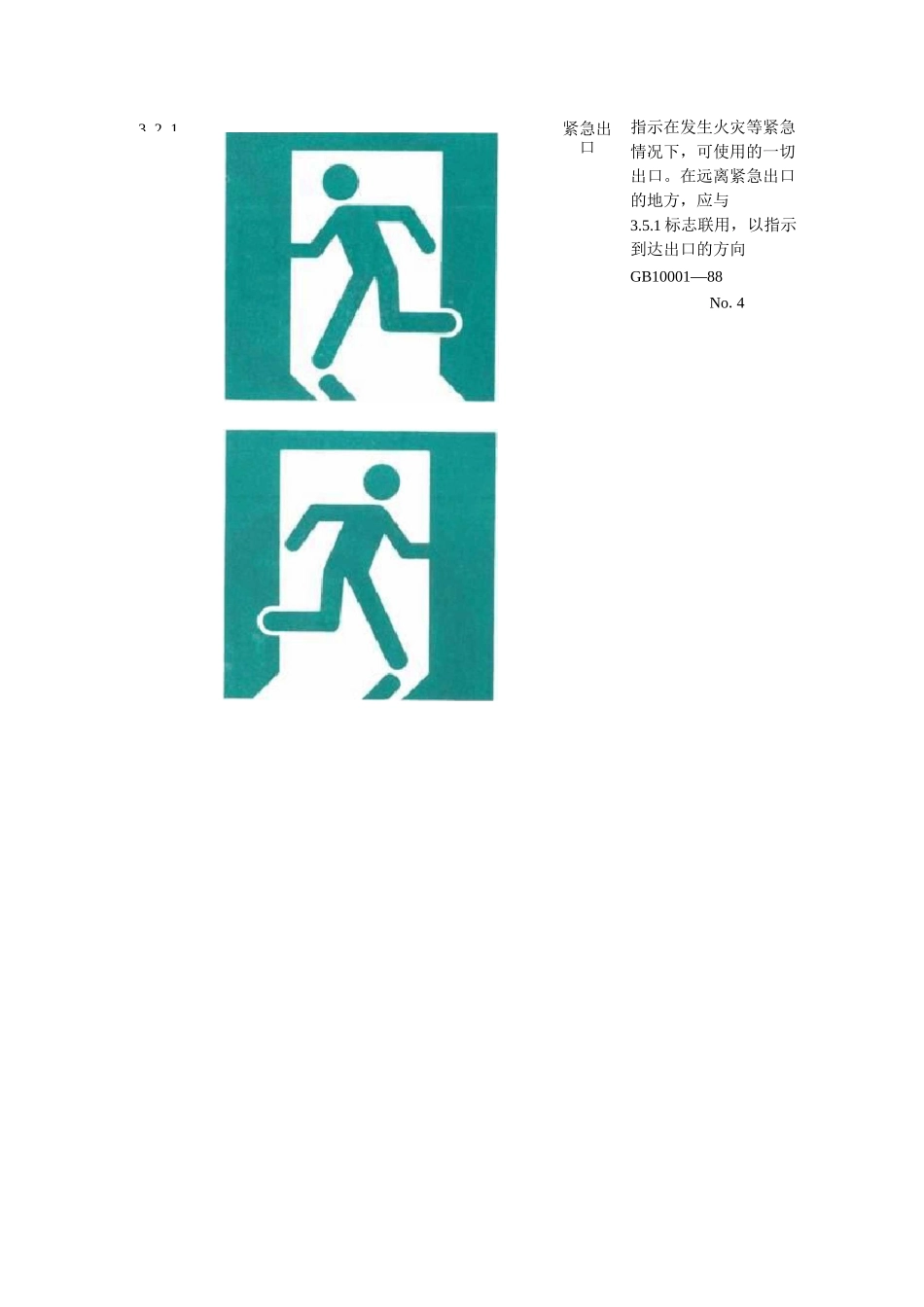

消防安全标志GB13495—92国家技术监督局1992—06—12批准1993—03—01实施本标准参照采用国际标准ISO6309—1987《消防——安全标志》1主题内容与适用范围1.1本标准规定了与消防有关的安全标志及其标志牌的制作、设置位置。1.2本标准的应用领域要尽可能广泛地扩大到需要或者应该的一切场所，以向公众表明下列内容的位置和性质：a.火灾报警和手动控制装置；b.火灾时疏散途径；c.灭火设备；d.具有火灾、爆炸危险的地方或物质。本标准不适用于GB4327—84《消防设施图形符号》所覆盖的设计图或地图上用的图形符号。2引用标准GB2893安全色3消防安全标志消防安全标志由安全色、边框、以图象为主要特征的图形符号或文字构成的标志，用以表达与消防有关的安全信息。消防安全标志的颜色应符合GB2893中的有关规定。消防安全标志按照主题内容与适用范围的分类，以表格的形式列出。3.1火灾报警和手动控制装置的标志表13.1.2发声警报器FIREALARM可单独用来指示发声警报器，也可与3.1.1条标志一起使用，指示该手动启动装置是启动发声警报器的ISO6309No.23.1.3火警电话FIRETELEPHON指示在发生火灾时，可用来报警的电话及电话号码GB2894—883.2火灾时疏散途径的标志表2编号标志名称说明3.2.1紧急出口指示在发生火灾等紧急情况下，可使用的一切出口。在远离紧急出口的地方，应与3.5.1标志联用，以指示到达出口的方向GB10001—88No.43.2.23.2.3滑动开门SLIDE推开PUSH指示装有滑动门的紧急出口。箭头指示该门的开启方向ISO6309No.6本标志置于门上,指示门的开启方向ISO6309No.73.2.7禁止锁闭NOLOCKING表示紧急出口、房门等禁止锁闭3.3灭火设备的标志表3名称说明编号标志3.3.1灭火设备FIRE-FIGHTINGEQUIPMENT指示灭火设备集中存放的位置ISO6309No.103.3.2灭火器FIREEXTINGUISHER指示灭火器存放的位置ISO7001ADD1一0143.3.6消防水泵接合器SIAMESE指示消防水泵接合器的位置3.3.7消防梯FIRELADDER指示消防梯的位置ISO6309NO.13表4编号标志名称说明3.4.1A/\当心火灾易燃物质警告人们有易DANGEROF燃物质，要当心FIRE-HICHLY火灾置肋6309FLAMMABLENO.14MATERALS3.4具有火灾、爆炸危险的地方或物质的标志3.4.53.4.6禁止带火种NOMATCHES禁止燃放鞭炮NOFIREWORKS表示存放易燃易爆物质，不得携带火种GB2894—88NO.1—3表示燃放鞭炮、焰火能引起火灾或爆炸编号标志名称说明3.5方向辅助标志3.4.73.5.13.5.23.5.3图1方向辅助标志使用举例当心火灾禁止吸烟3.6文字辅助标志3.6.1将3.1〜3.4中图形标志的名称用黑体字写出来加上适当的背底色即构成文字辅助标志。3.6.2文字辅助标志应该与图形标志或（和）方向辅助标志联用。当图形标志与其指示物很近、表示意义很明显，人们很容易看懂时，文字辅助标志可以省略。3.6.3文字辅助标志有横写和竖写两种形式。横写时，其基本形式是矩形边框，可以放在图形标志的下方，也可以放在左方或右方（见图1、图2）；竖写时，则放在标志杆的上部（见图3a、b）3.6.4横写的文字辅助标志与三角型标志联用时，字的颜色为黑色，与其他标志联用时,字的颜色为白色（见图1、图2）；竖写在标志杆上的文字辅助标志，字的颜色为黑色（见图3）。3.6.5文字辅助标志的底色应与联用的图形标志统一（见图1、图2）。3.6.6当消防安全标志的联用标志既有方向辅助标志，又有文字辅助标志时，一般将二者同放在图形标志的一侧，文字辅助标志放在方向辅助标志之下（见图1）。当方向辅助标志指示的方向为左下、右下及正下时，则把文字辅助标志放在方向辅助标志之上（见图3c）。3.6.7在机场、涉外饭店等国际旅客较多的地方，可以采用中英文两种文字辅助标志（见图2c）。图2横写的文字辅助标志4消防安全标志杆消防安全标志杆的颜色应与标志本身相一致（见图3）。图3写在标志杆上的文字辅助标志示意图5消防安全标志的几何图形尺寸消防安全标志的几何图形尺寸以观察距离D为基准，计算方法如下:5.1正方形图45.2三角形5.3圆环和斜线内边：a=0.035D边框宽：c=0.124a圆角半径：r=0.080a图6内径：d]=0.028D夕卜径：d2=1.25d]斜线宽：c=0.100d1斜线与水平线的夹角a=45°5.4由图形标志、方向辅助标志和文字辅助标志组成的长方形...
