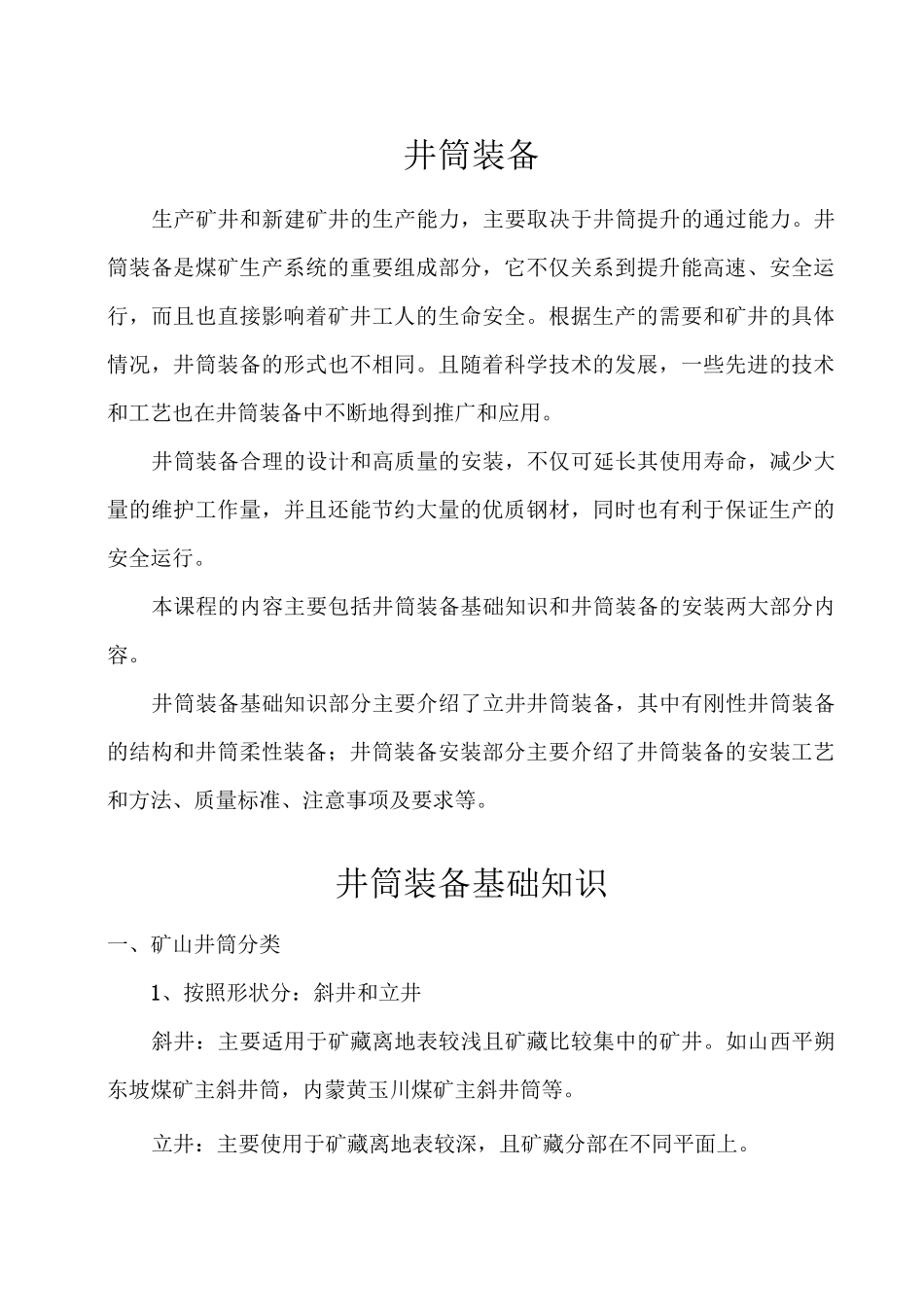

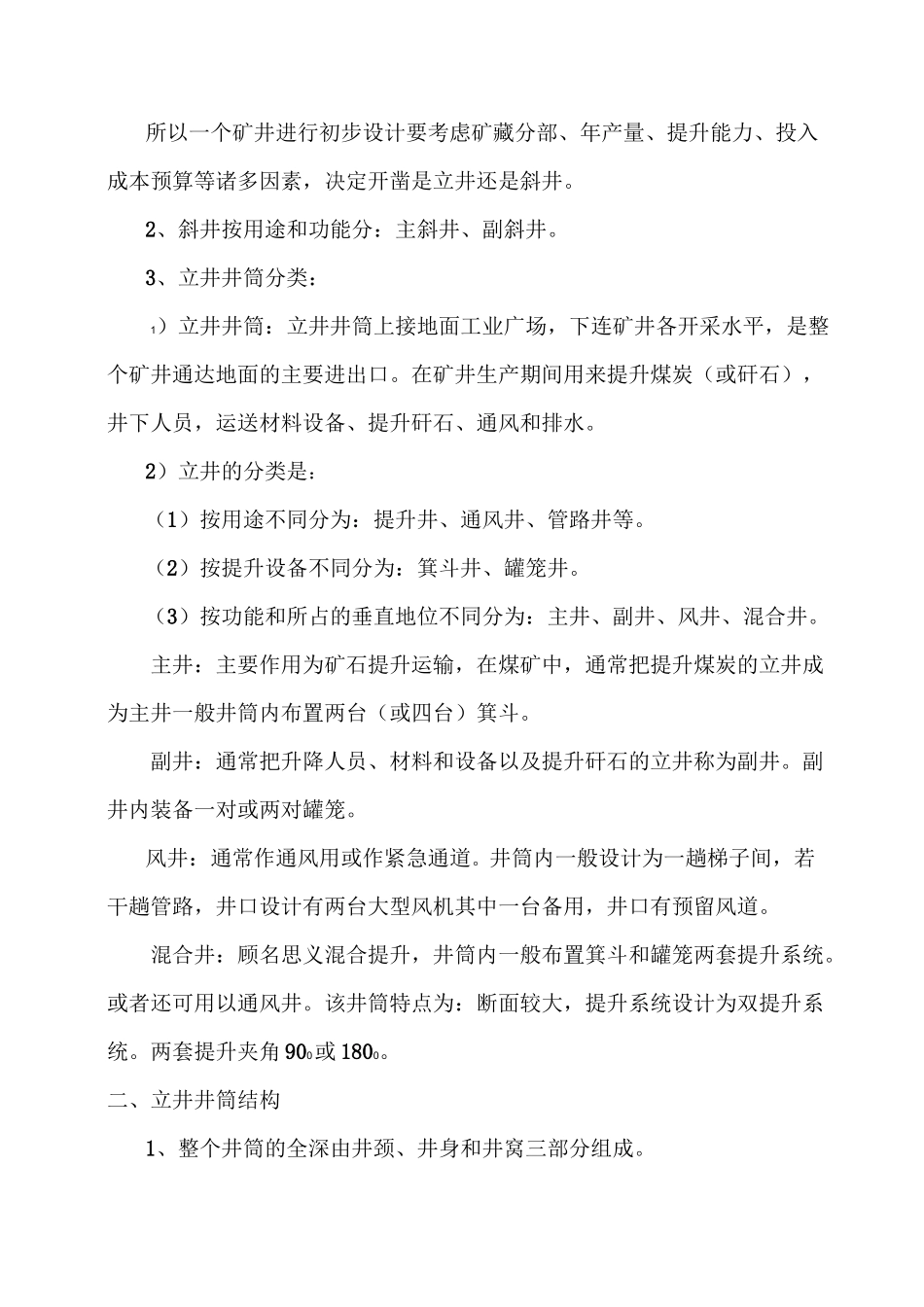

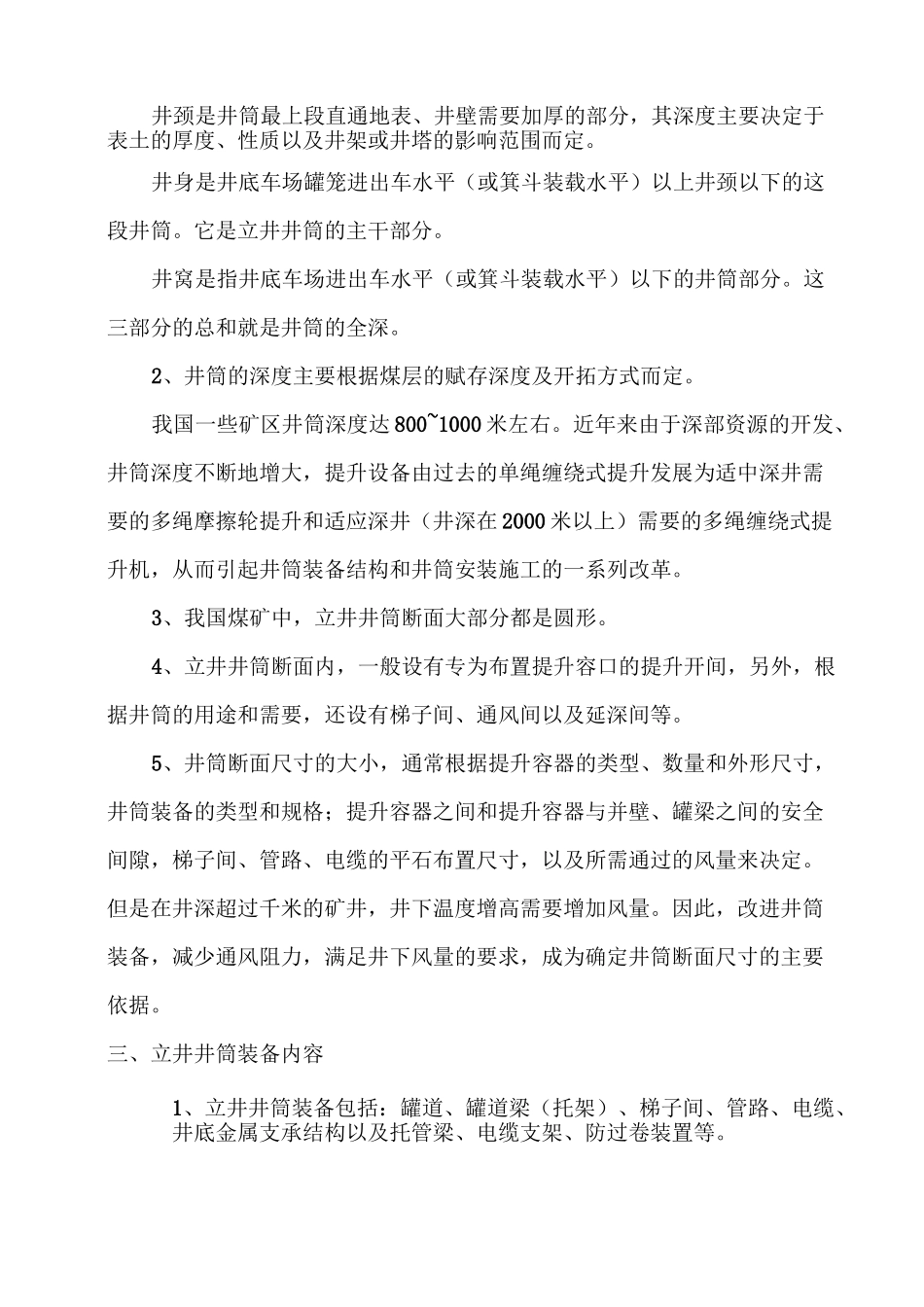

井筒装备生产矿井和新建矿井的生产能力，主要取决于井筒提升的通过能力。井筒装备是煤矿生产系统的重要组成部分，它不仅关系到提升能高速、安全运行，而且也直接影响着矿井工人的生命安全。根据生产的需要和矿井的具体情况，井筒装备的形式也不相同。且随着科学技术的发展，一些先进的技术和工艺也在井筒装备中不断地得到推广和应用。井筒装备合理的设计和高质量的安装，不仅可延长其使用寿命，减少大量的维护工作量，并且还能节约大量的优质钢材，同时也有利于保证生产的安全运行。本课程的内容主要包括井筒装备基础知识和井筒装备的安装两大部分内容。井筒装备基础知识部分主要介绍了立井井筒装备，其中有刚性井筒装备的结构和井筒柔性装备；井筒装备安装部分主要介绍了井筒装备的安装工艺和方法、质量标准、注意事项及要求等。井筒装备基础知识一、矿山井筒分类1、按照形状分：斜井和立井斜井：主要适用于矿藏离地表较浅且矿藏比较集中的矿井。如山西平朔东坡煤矿主斜井筒，内蒙黄玉川煤矿主斜井筒等。立井：主要使用于矿藏离地表较深，且矿藏分部在不同平面上。所以一个矿井进行初步设计要考虑矿藏分部、年产量、提升能力、投入成本预算等诸多因素，决定开凿是立井还是斜井。2、斜井按用途和功能分：主斜井、副斜井。3、立井井筒分类：1）立井井筒：立井井筒上接地面工业广场，下连矿井各开采水平，是整个矿井通达地面的主要进出口。在矿井生产期间用来提升煤炭（或矸石），井下人员，运送材料设备、提升矸石、通风和排水。2）立井的分类是：（1）按用途不同分为：提升井、通风井、管路井等。（2）按提升设备不同分为：箕斗井、罐笼井。（3）按功能和所占的垂直地位不同分为：主井、副井、风井、混合井。主井：主要作用为矿石提升运输，在煤矿中，通常把提升煤炭的立井成为主井一般井筒内布置两台（或四台）箕斗。副井：通常把升降人员、材料和设备以及提升矸石的立井称为副井。副井内装备一对或两对罐笼。风井：通常作通风用或作紧急通道。井筒内一般设计为一趟梯子间，若干趟管路，井口设计有两台大型风机其中一台备用，井口有预留风道。混合井：顾名思义混合提升，井筒内一般布置箕斗和罐笼两套提升系统。或者还可用以通风井。该井筒特点为：断面较大，提升系统设计为双提升系统。两套提升夹角900或1800。二、立井井筒结构1、整个井筒的全深由井颈、井身和井窝三部分组成。井颈是井筒最上段直通地表、井壁需要加厚的部分，其深度主要决定于表土的厚度、性质以及井架或井塔的影响范围而定。井身是井底车场罐笼进出车水平（或箕斗装载水平）以上井颈以下的这段井筒。它是立井井筒的主干部分。井窝是指井底车场进出车水平（或箕斗装载水平）以下的井筒部分。这三部分的总和就是井筒的全深。2、井筒的深度主要根据煤层的赋存深度及开拓方式而定。我国一些矿区井筒深度达800~1000米左右。近年来由于深部资源的开发、井筒深度不断地增大，提升设备由过去的单绳缠绕式提升发展为适中深井需要的多绳摩擦轮提升和适应深井（井深在2000米以上）需要的多绳缠绕式提升机，从而引起井筒装备结构和井筒安装施工的一系列改革。3、我国煤矿中，立井井筒断面大部分都是圆形。4、立井井筒断面内，一般设有专为布置提升容口的提升开间，另外，根据井筒的用途和需要，还设有梯子间、通风间以及延深间等。5、井筒断面尺寸的大小，通常根据提升容器的类型、数量和外形尺寸，井筒装备的类型和规格；提升容器之间和提升容器与并壁、罐梁之间的安全间隙，梯子间、管路、电缆的平石布置尺寸，以及所需通过的风量来决定。但是在井深超过千米的矿井，井下温度增高需要增加风量。因此，改进井筒装备，减少通风阻力，满足井下风量的要求，成为确定井筒断面尺寸的主要依据。三、立井井筒装备内容1、立井井筒装备包括：罐道、罐道梁（托架）、梯子间、管路、电缆、井底金属支承结构以及托管梁、电缆支架、防过卷装置等。2、罐道和罐道梁（通常称井筒装备）是立井井筒装备的主要组成部分，是保证提升容器安全运行的导向设施，其作用是消除容器在提升过程中所产生的横向摆动。3、井筒装备按其罐道的结构不同，...
